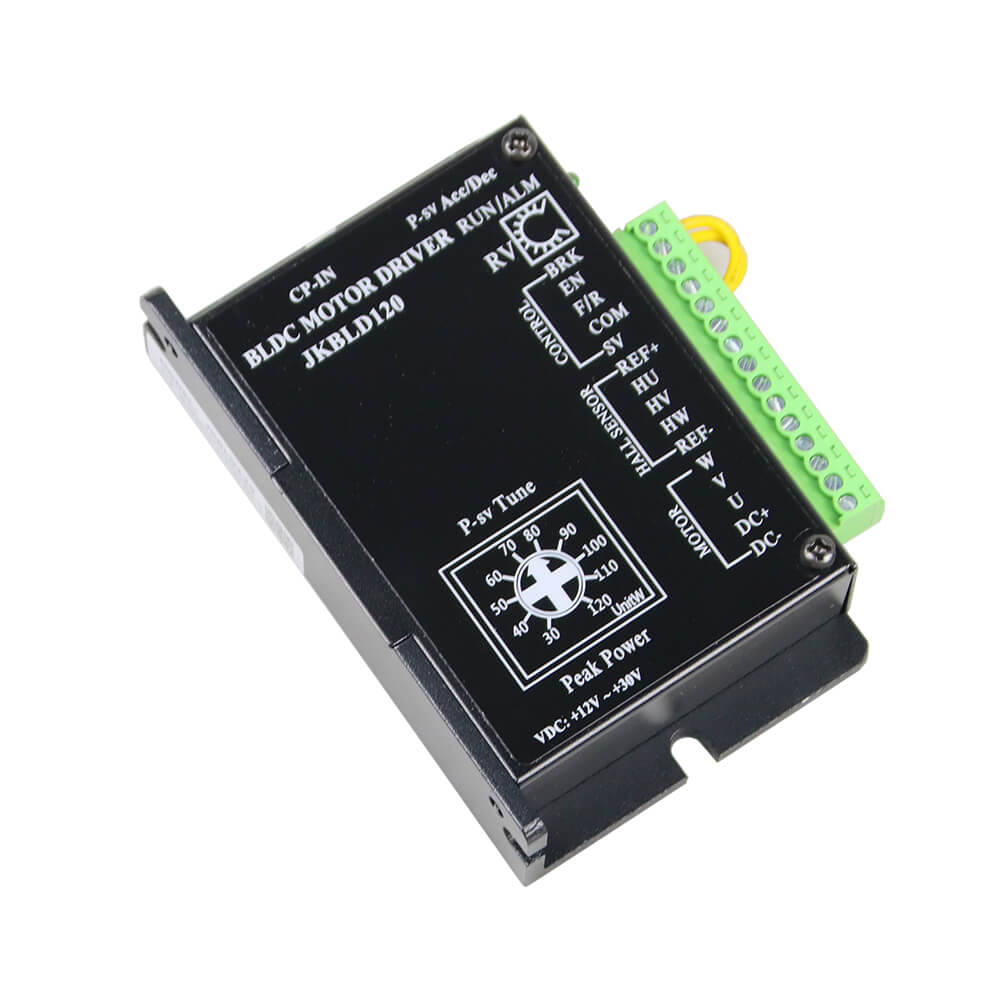

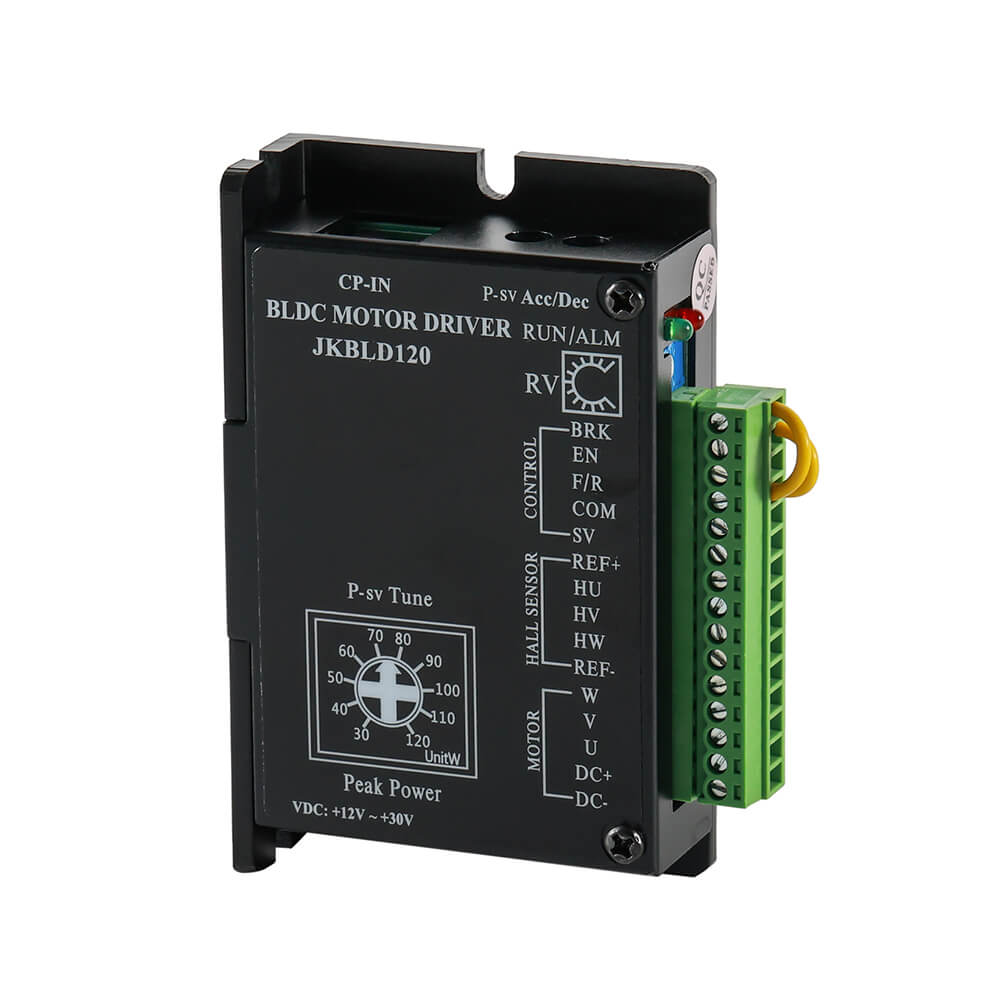

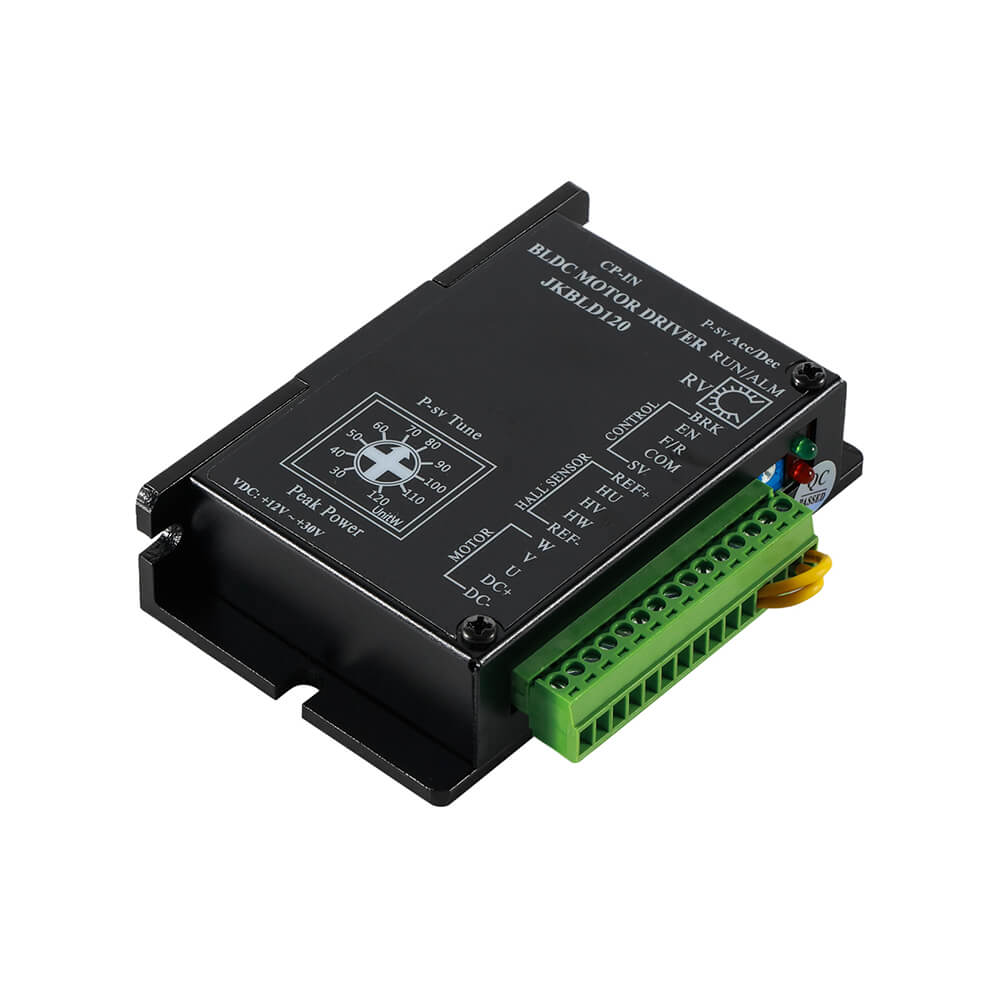

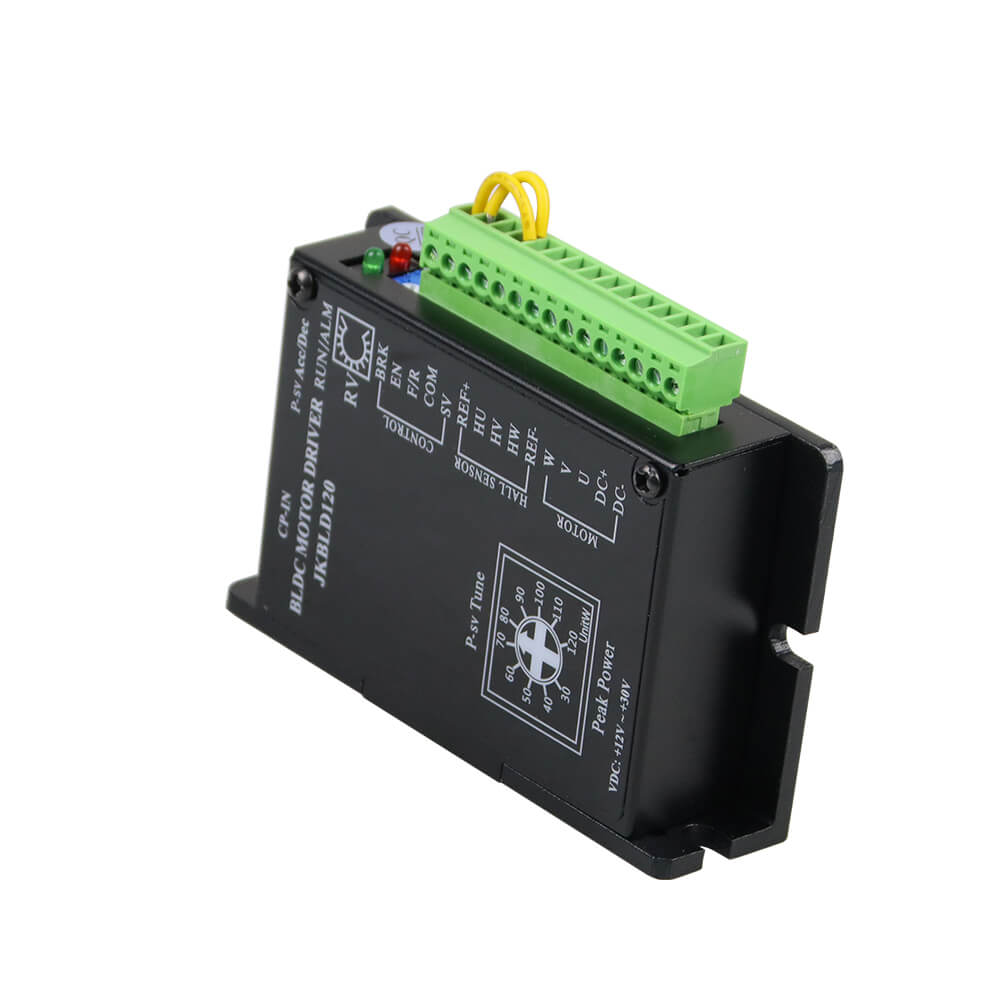

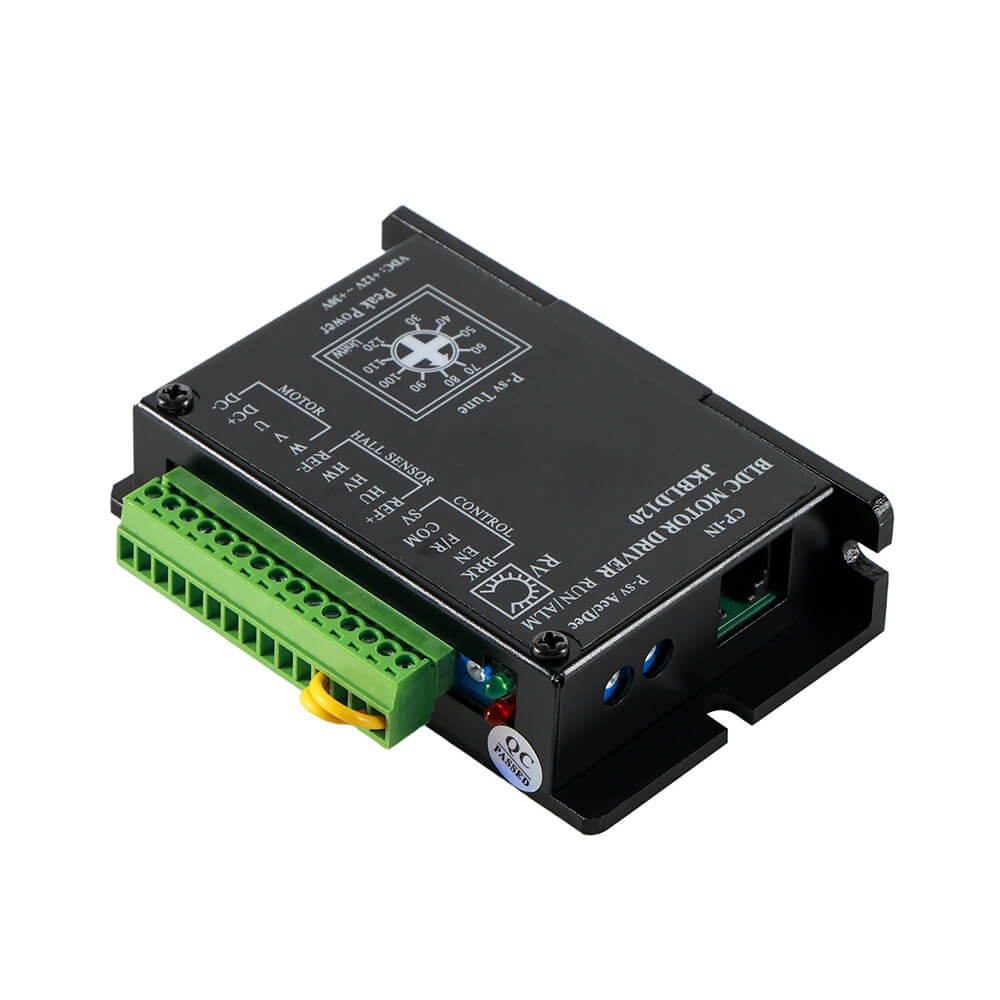

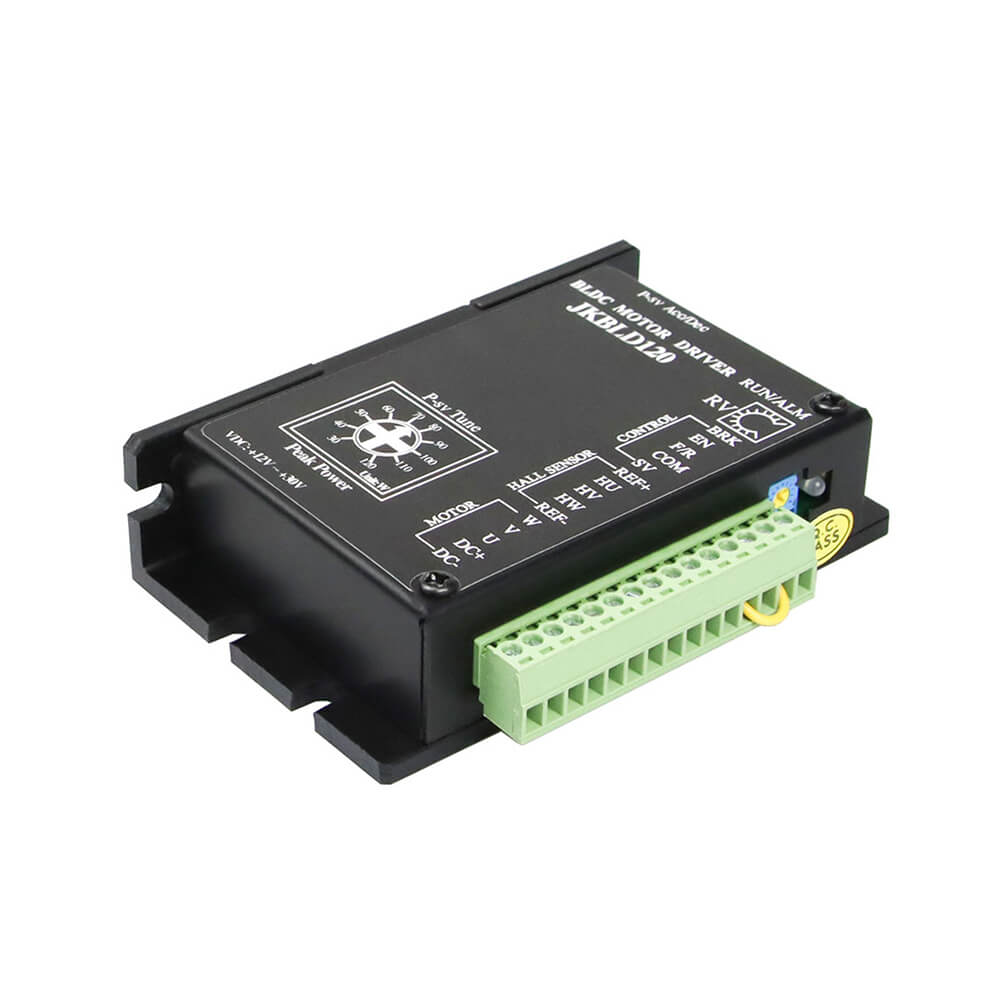

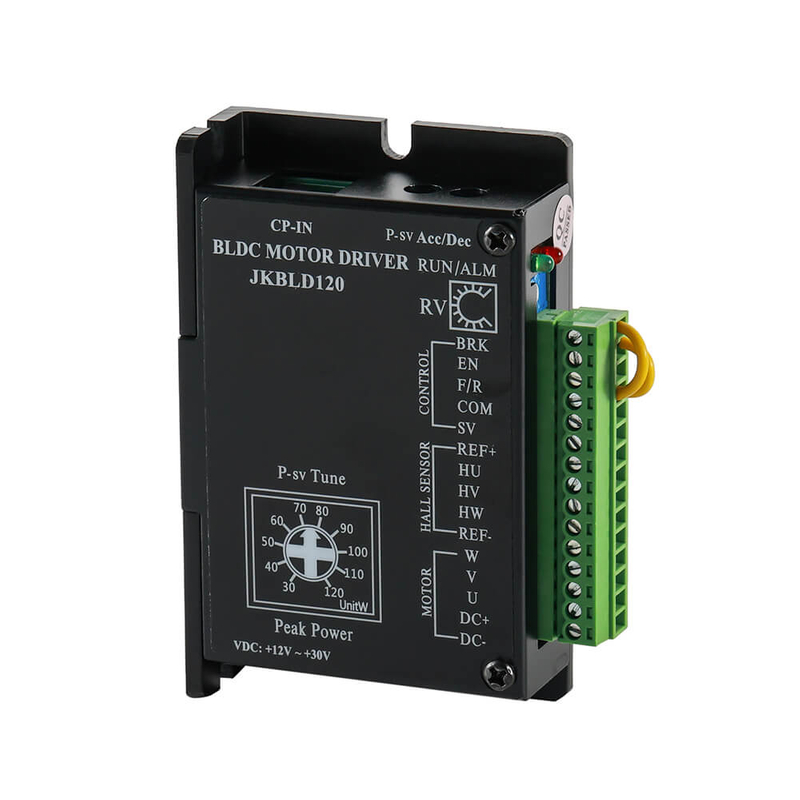

JKBLD120 120W 24V Driver sem escova de loop aberto e fechado DC

Driver de motor DC sem escova Descrição:

Marca	JkongMotor
Modelo	JKBLD120
Tipo de driver	Dc sem pincel driver de motor
DC / AC	DC
Motor adequado	de três fases sem escova DC Motor
Tensão de entrada	12VDC - 30VDC ， Classificado 24V
Corrente de saída	Max 8a
Tensão do sinal do salão	5V
Hall Drive Current	20mA
Faixa de velocidade do motor	0RPM - 20000RPM
Potenciômetro externo	10kΩ
O motorista sem escova JKBLD120 DC é adequado para a regulação da velocidade de motores sem escova de três fases com energia abaixo de 120W e pode fornecer regulação de velocidade de potenciômetro externo, regulação da velocidade de tensão analógica externa e regulação da velocidade de PWM do computador superior (PLC, microcontrolador, etc.). Ao mesmo tempo, o driver tem um grande início de torque, início rápido e frenagem, comutação avançada e reversa, controle manual e de velocidade automática. É adequado para motores sem escova DC com tensão de 12V a 30V e energia abaixo de 120W.

Especificações elétricas

Parâmetro	Min	Típico	Máx	Unidade
Entrada de tensão  DC	12	24	30	V
Corrente de saída	-	-	8	UM
Faixa de velocidade do motor	0	-	20000	RPM
Tensão do sinal do salão	-	-	5	V
Hall Drive Current	-	20	-	MA
Potenciômetro externo	-	10	-	KΩ

Indicadores ambientais:

Método de afundamento de calor	Resfriamento natural ou resfriamento forçado a ventilador
Atmosfera	Evite poeira, névoa oleosa e ar corrosivo
Temperatura operacional	0 ～ +40 ℃
Umidade ambiente	90% ou menos (sem condensação)
Resistência à vibração	5.7m/s² Máximo
Temperatura de armazenamento	0 ～ +50 ℃

Descrição do sinal da porta:

Categoria de sinal	terminal	Descrição funcional
Sinal de controle	Brk	Sinal de controle de parada do freio do motor; BRK e COM CONECTEM PADRÃO, o freio do motor para quando o BRK e o COM desconectam.
	En	Parar o terminal do sinal; EN CONNECTA COM, RUNS DO MOTOR, caso contrário, o motor parada.
	F/r	Terminal de controle da direção do motor; F/R e COM Desconectar, o motor gira no sentido horário e, de outra forma, o motor girará no sentido anti -horário.L
	Com	Porta Comum (0V)
	Sv	① Entrada de velocidade de velocidade externa do potenciômetro externo; ② Terminal de entrada de tensão analógica externa ③ PWM Speed Speed Input
Sinal do salão	Ref+	Fonte de alimentação de sinal do sensor Hall+
	Hu	Sinal de sensor de salão hu
	Hv	Hall Sensor Signal HV
	Hw	Sinal de sensor de salão hw
	Ref-	Sinal do sensor de salão -
Conexão do motor	C	Linha de motor w fase
	V	Fase da linha do motor V
	U	Fase U da linha do motor
Conexão de energia	DC+	Fonte de alimentação Electrodo positivo (12-30VDC)
	Dc-	Fonte de alimentação Electrodo negativo (eletrodo negativo do sensor de salão)

Dimensão do motorista do motor BLDC digital:

42BLS Series BLDC Motor Driver Manual:

JKBLD120 para 42BLS Series Motor Driver Manual.pdf

1, Q: O motor não gira e sem torque de retenção:

     R: ① Verifique se a linha de energia está conectada à tensão errada é muito baixa, precisa aumentar a tensão ou corrigir a linha de energia

         ② Verifique se a fiação do motor está correta, se não for correta, fiação do motor. Verifique se a fiação do motor está correta, se não, corrija a fiação do motor.

         ③ Se o sinal de ativação é válido, resultando no motor não funciona.

         ④ O parâmetro de subdivisão está correto?

         ⑤ O parâmetro atual está correto?

2 、 Q ： O motor não gira, mas tem torque de retenção:

      R: ① A sequência de fases dos fios do motor está errada, precisa trocar dois fios.

          ② A entrada do sinal de pulso está errada, precisa verificar a fiação de pulso.

3 、 Q: O torque do motor é muito pequeno:

      R: ① A configuração de corrente de fase é muito pequena, precisa definir a corrente de fase correspondente ao motor.

          ② A aceleração é muito rápida, reduza o valor da aceleração

          ③ Bloqueio de motor, precisa descartar problemas mecânicos

          ④ Drive e incompatibilidade de motor, precisa substituir a unidade apropriada

4 、 Q ： Erro de direção do motor:

      R: ① A sequência da fase da linha do motor está errada, precisa trocar de dois fios

          ② A linha do motor tem um circuito quebrado, verifique e conecte o direito

5 、 Q ： A luz indicadora de alarme está acesa:

     R: ① é o fio do motor conectado incorretamente

         ② Se há condições de tensão excessiva e de menor tensão

         ③ Motor ou motorista está danificado

6 、 Q ： Bloqueio de aceleração do motor:

     A: ① Tempo de aceleração curto

         ② O torque do motor é muito pequeno

         ③ baixa tensão ou corrente
