JKD7208S 디지털 스테퍼 드라이버 0.1A -7.2A DC24V -75V NEMA 17-34 스테퍼 모터

하이브리드 스테퍼 모터 드라이버 설명 ：

상표	Jkongmotor
모델	JKD7208S
드라이버 유형	스테퍼 드라이버
DC / AC	DC
입력 전압	24V -75V
출력 전류	0.1A -7.2A
세분화 설정	8 (400-40000)
스토리지 환경	-20℃ - 80 ℃

환경 및 매개 변수 사용

냉각 방법		자연 냉각 또는 강제 공기 냉각
환경 사용	기회	다른 난방 장비 옆에 배치 할 수없고, 먼지, 오일 안개, 부식성 가스, 너무 큰 습도 및 강한 진동 장소를 피해야하며, 가연성 가스와 전도성 먼지를 갖지 않도록하십시오.
	온도	-5 ℃ ～ +50 ℃
	습기	40. 90%RH
	진동	5.9m/s2max
저장 온도		-20 ℃～ 80 ℃～
고도 사용		1000 미터 미만
무게		약 280 g

전기 지표

지침	JKD7208S
	최저한의	전형적인	최고	단위
출력 전류	0.1	-	7.2	에이
입력 전압	24	48	75	VDC
제어 신호 입력 전류	6	10	16	엄마
제어 신호 인터페이스	4.5	5	28	VDC

인터페이스 신호 설명 ：

다리	기능
펄	펄스 신호
멍청이	방향 신호
VCC	펄스 방향은 전원 공급 장치를 가능하게합니다
...의 뜻	신호 활성화
A+	스테퍼 모터의 단계
에이-	스테퍼 모터의 단계
B+	B 위상 스테퍼 모터의
비-	B 위상 스테퍼 모터의
Gnd	DC 전원 입력 ： 0V
VDC	DC 전원 출력 ： 18 ~ 30V

현재 설정

1) 작동 (동적) 현재 설정

출력 피크 전류	출력 평균 전류	SW1	SW2	SW3	현재의 자기 설정
기본 [2.0a]		에	에	에	SW1, SW2, SW3가 OFF OFF로 설정되면 필요한 전류는 PC 소프트웨어, 최대 7.2 A, 해상도로 설정할 수 있습니다. 기본 전류는 설정없이 2 A입니다.
3.08a	2.57a	끄다	에	에
3.77a	3.14a	에	끄다	에
4.45A	3.71a	끄다	끄다	에
5.14a	4.28에이	에	에	끄다
5.83A	4.86A	끄다	에	끄다
6.52A	5.43A	에	끄다	끄다
7.20A	6.00A	끄다	끄다	끄다

2) 정적 전류 설정

정적 전류는 SW4 DIP 스위치 설정에 의해 설정 될 수 있으며, OFF는 정적 전류가 동적 전류의 절반으로 설정되었으며 정적 전류 및 동적 전류는 동일하다는 것을 의미합니다. SW4는 일반적인 사용을 위해 OFF로 설정되어야하며 모터와 운전자의 가열을 줄일 수 있습니다. 펄스 트레인이 정지 된 후 약 400ms는 자동으로 절반 전류 (실제 값의 60%)로 자동으로 감소되며, 열은 이론적으로 30%로 감소합니다.

2. 세분화 설정

단계/rpm	SW5	SW6	SW7	SW8
400	에	에	에	에
800	끄다	에	에	에
1600	에	끄다	에	에
3200	끄다	끄다	에	에
6400	에	에	끄다	에
12800	끄다	에	끄다	에
25600	에	끄다	끄다	에
51200	끄다	끄다	끄다	에
1000	에	에	에	끄다
2000	끄다	에	에	끄다
4000	에	끄다	에	끄다
5000	끄다	끄다	에	끄다
8000	에	에	끄다	끄다
10000	끄다	에	끄다	끄다
20000	에	끄다	끄다	끄다
40000	끄다	끄다	끄다	끄다

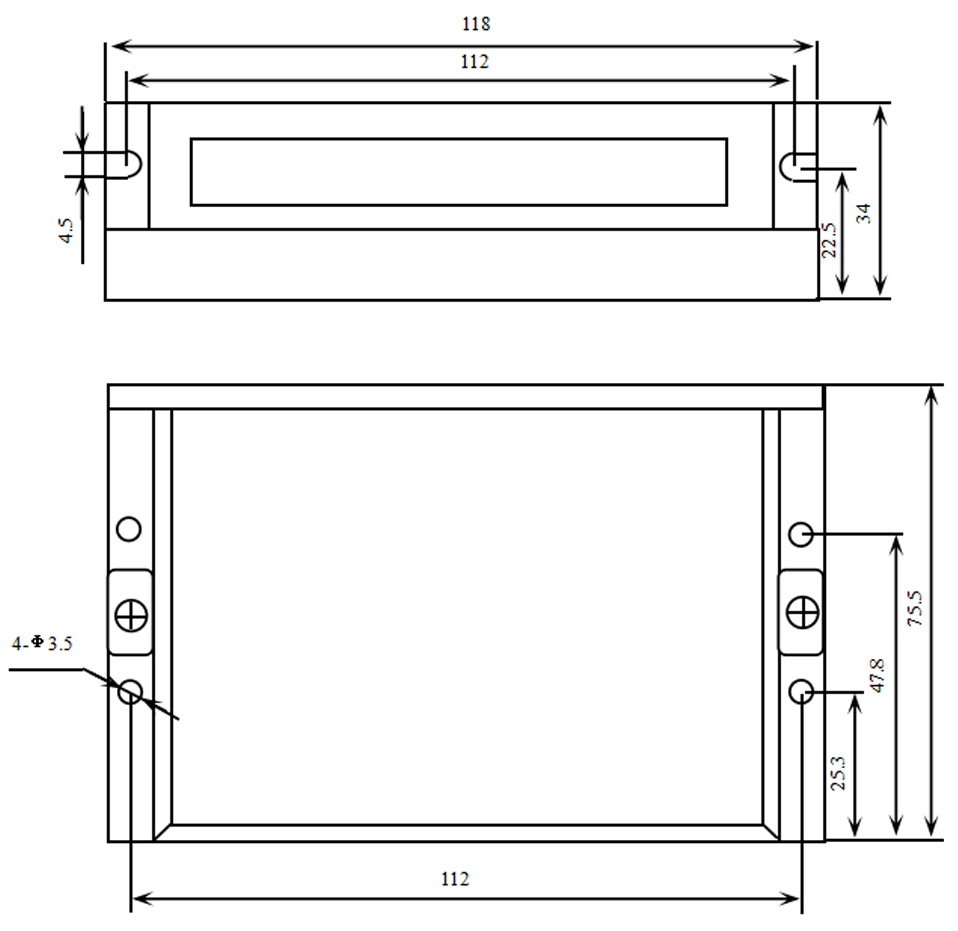

JKD7208S 스테퍼 모터 드라이버 차원 :

JKDM7208S 스테퍼 드라이버 매뉴얼 :

JKD7208S 디지털 2 단계 스테퍼 모터 드라이버 Manual_compressed.pdf

1, Q : 모터가 회전하지 않고 고정 토크가 없습니다.

     A : ① 전원 라인이 잘못된 전압에 연결되어 있는지 확인하고 전압을 늘리거나 전원 라인을 수정해야합니다.

         모터 배선이 올바른 것이 아니라면 모터 배선이 올바른지 확인하십시오. 모터 배선이 올바른지 확인하십시오. 그렇지 않은 경우 모터 배선을 수정하십시오.

         inable 활성화 신호가 유효한지 여부는 모터가 작동하지 않습니다.

         subdividing 세분화 매개 변수가 정확합니까?

         ⑤ 현재 매개 변수가 정확합니까?

2Q ： 모터는 회전하지 않지만 토크를 유지합니다.

      A : ① 모터 와이어의 위상 시퀀스가 잘못되었으며 두 와이어를 교체해야합니다.

          펄스 신호 입력이 잘못되었으므로 펄스 배선을 점검해야합니다.

3Q : 모터 토크가 너무 작습니다.

      A : ① 위상 전류 설정이 너무 작아서 모터에 해당하는 위상 전류를 설정해야합니다.

          ② 가속도가 너무 빠르고 가속도 값을 줄입니다

          motor 모터 차단, 기계적 문제를 배제해야합니다

          ④ 드라이브 및 모터 불일치, 적절한 드라이브를 교체해야합니다.

4Q ： 모터 조향 오류 :

      A : ① 모터 라인 위상 시퀀스가 잘못되었고 두 와이어를 교체해야합니다.

          ∎ 모터 라인은 회로가 깨져서 오른쪽을 확인하고 연결합니다.

5Q ： 경보 표시등이 켜져 있습니다.

     A : ① 모터 와이어가 잘못 연결되어 있습니다

         ② 과전압 및 전압 조건이 있는지 여부

         ③ 모터 또는 드라이버가 손상되었습니다

6Q ： 모터 가속 차단 :

     A : ① 짧은 가속도 시간

         ② 모터 토크가 너무 작습니다

         ③ 저전압 또는 전류
