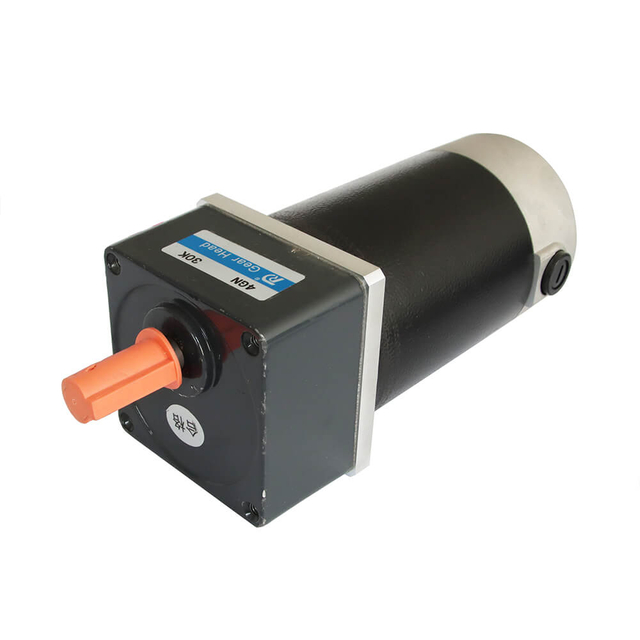

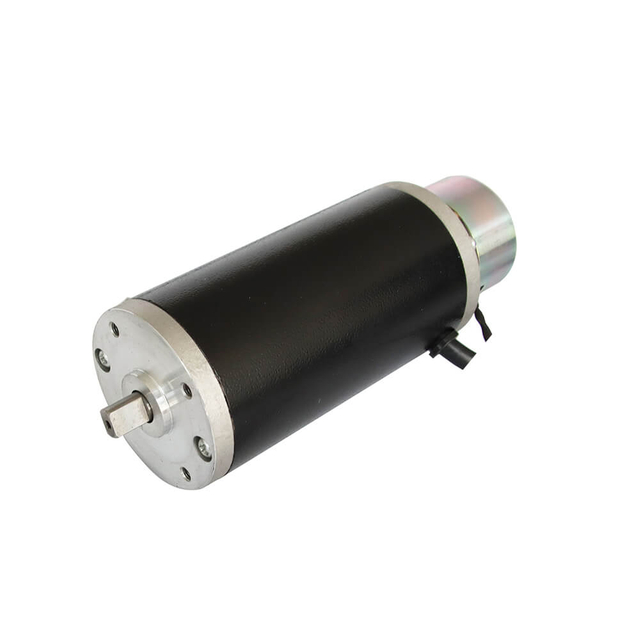

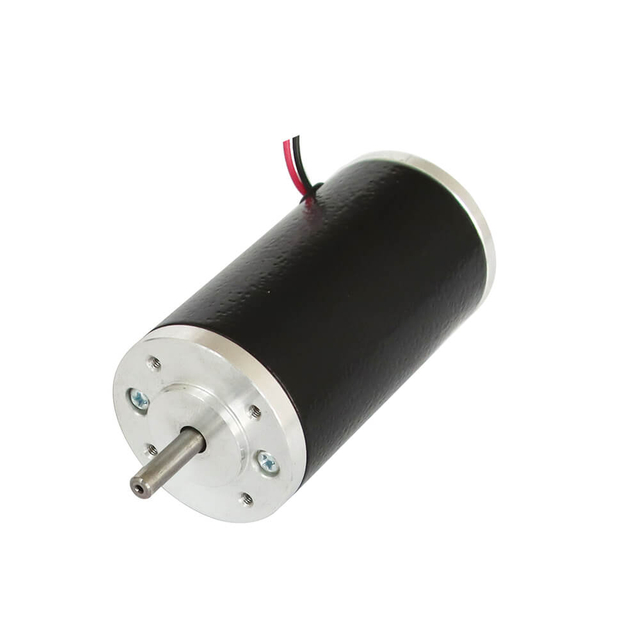

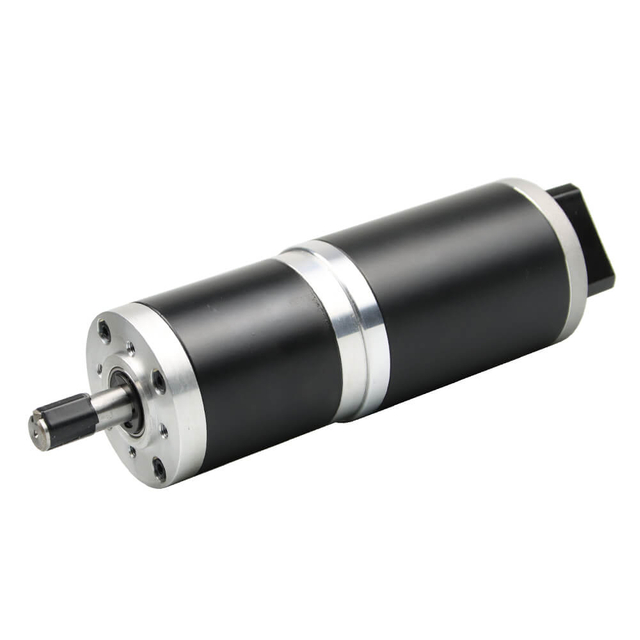

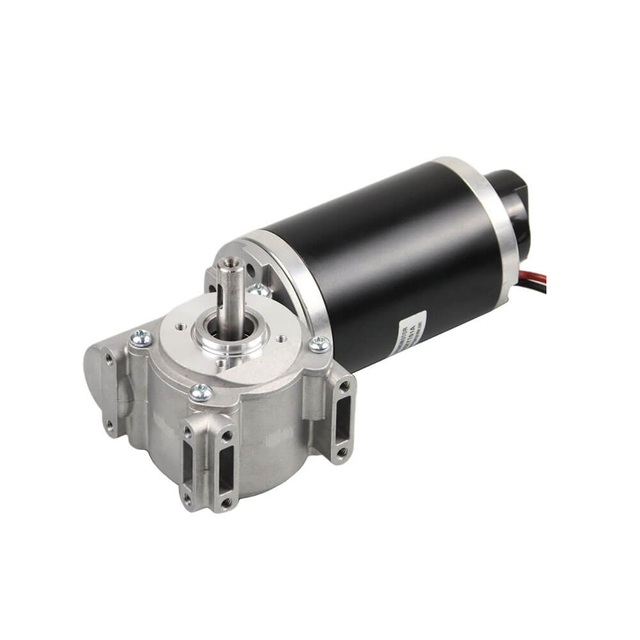

브러시형 DC 모터는 어떻게 작동합니까?
브러시형 DC 모터는 100년 이상 동안 모션 제어 기술의 초석이었습니다. 브러시리스 및 서보 대안이 부상하고 있음에도 불구하고 브러시형 DC 모터는 단순성, 비용 효율성 및 정밀한 제어 기능으로 인해 산업 자동화, 자동차 시스템, 로봇 공학 및 소형 가정용 장치에 계속해서 널리 사용되고 있습니다.
브러시 DC 모터의 기본 이해
브러시드 DC 모터는 전자기 유도를 통해 전기 에너지를 기계 에너지로 변환합니다. 이는 전류가 흐르는 도체가 자기장 내에 배치되면 기계적 힘을 받는다는 기본 원리에 따라 작동합니다. 이 힘은 회전 운동을 생성하는 데 활용됩니다.
'브러시'라는 용어는 기계적 접촉 시스템을 통해 회전 부분(전기자)에 전류를 전달하는 데 사용되는 카본 브러시를 의미합니다.
브러시형 DC 모터의 주요 구성요소
브러시 DC 모터의 작동 방식을 이해하려면 주요 구성 요소를 검사하는 것이 중요합니다.
1. 고정자
고정자는 자기장을 생성하는 모터의 고정 부분입니다. 모터 설계에 따라 영구 자석이나 전자기 권선으로 만들 수 있습니다. 이 자기장은 뼈대와 상호 작용하여 동작을 생성합니다.
2. 전기자(로터)
회전자라고도 알려진 전기자는 전류가 흐르는 코일을 운반하는 회전 부분입니다. 일반적으로 와전류 손실을 최소화하고 자기 효율을 향상시키기 위해 적층 강판으로 만들어집니다.
3. 정류자
정류자는 전기자 권선의 전류 방향을 주기적으로 바꾸는 기계식 회전 스위치입니다. 이러한 반전은 모터에서 생성된 토크가 일정한 방향으로 유지되어 연속 회전을 유지하도록 보장합니다.
4. 브러쉬
카본 브러시는 전원 공급 장치와 정류자 사이의 전기적 접촉을 유지하는 스프링 장착 구성 요소입니다. 물리적 접촉을 통해 전기자 권선에 전류를 전달합니다. 시간이 지남에 따라 마모되지만 모터 기능에 매우 중요합니다.
5. 모터 샤프트
모터 샤프트는 전기자에 연결되어 회전 운동을 부하에 전달합니다. 원활한 회전을 보장하기 위해 베어링으로 지지됩니다.
브러시형 DC 모터의 작동 원리
브러시형 DC 모터의 작동은 전류가 흐르는 도체가 자기장에 놓일 때 전류 방향과 자기장 모두에 수직인 힘을 받는다는 플레밍의 왼손 법칙을 기반으로 합니다.
단계별 설명은 다음과 같습니다.
- 전류 흐름: DC 전압이 모터 단자에 적용되면 전류가 브러시, 정류자 및 전기자 권선을 통해 흐릅니다.
- 자기 상호 작용: 전기자 권선은 전자석이 되어 자체 자기장을 생성합니다.
- 힘 생성: 고정자의 자기장과 전기자의 자기장 사이의 상호 작용은 도체에 로렌츠 힘을 생성합니다.
- 토크 생성: 이 힘은 뼈대에 토크를 생성하여 회전시킵니다.
- 정류: 전기자가 회전함에 따라 정류자는 각 코일의 전류 방향을 기계적으로 전환하여 한 방향으로 연속 회전을 유지합니다.
정류자와 브러시를 통한 전류의 지속적인 스위칭은 부드럽고 일관된 모터 작동을 보장합니다.
브러시형 DC 모터의 장점
브러시형 DC 모터는 가장 신뢰할 수 있고 널리 사용되는 전기 모터 유형 중 하나로 오랜 시간 동안 테스트를 거쳤습니다. 브러시리스 및 스테퍼 모터 기술의 발전에도 불구하고 브러시드 DC 모터는 자동화, 자동차 및 가전제품 산업에서 계속해서 강력한 위치를 차지하고 있습니다. 단순성, 저렴한 비용 및 제어 용이성으로 인해 효율성, 반응성 및 토크 성능이 중요한 다양한 응용 분야에 이상적인 선택입니다.
1. 심플한 디자인과 간편한 조작
브러시드 DC 모터의 가장 큰 장점 중 하나는 기계적 단순성입니다. 고정자, 회전자(전기자), 정류자, 브러시 등 몇 가지 주요 구성 요소로만 구성되며 모두 제조, 조립 및 유지 관리가 간단합니다.
이러한 단순성은 다음과 같이 해석됩니다.
- 설치 및 사용의 용이성
- 낮은 생산 비용
- 복잡한 제어 전자장치의 필요성 최소화
이로 인해 브러시형 DC 모터는 단순성과 비용 효율성이 중요한 기본 자동화 시스템, 전동 공구 및 취미 전자 제품에서 흔히 볼 수 있습니다.
2. 낮은 초기 비용
브러시리스 DC(BLDC) 또는 서보 모터에 비해 브러시 DC 모터는 생산 비용이 훨씬 저렴합니다. 단순한 디자인과 정교한 제어 전자 장치가 없기 때문에 제조 및 교체 비용이 저렴합니다.
이러한 비용 이점으로 인해 브러시형 DC 모터는 다음과 같은 용도로 매우 매력적입니다.
- 대량 생산 애플리케이션
- 소비자급 장비
- 예산에 민감한 자동화 프로젝트
즉, 비용 효율성이 최우선인 경우 브러시드 DC 모터는 기본 성능을 저하시키지 않으면서 탁월한 가치를 제공합니다.
3. 높은 시동 토크
브러시드 DC 모터는 뛰어난 시동 토크 특성으로 유명합니다. 시동 시 생성되는 토크는 전기자 전류에 정비례합니다. 즉, 속도가 0인 경우에도 상당한 토크 출력을 생성할 수 있습니다.
이 기능을 통해 다음과 같이 순간 가속 또는 고부하 시동이 필요한 애플리케이션에 특히 적합합니다.
- 전기 자동차 및 지게차
- 윈치 및 호이스트
- 산업용 컨베이어
- 로봇 공학 및 액추에이터
대조적으로, 많은 AC 또는 브러시리스 모터는 유사한 토크 수준을 달성하기 위해 복잡한 컨트롤러 또는 기어 감소가 필요합니다.
4. 간단하고 효율적인 속도 제어
브러시드 DC 모터의 또 다른 주요 장점은 속도 제어가 쉽다는 것입니다. 단순히 공급 전압을 변경하거나 전기자 전류를 변조함으로써 모터 속도를 정밀하게 조정할 수 있습니다. 복잡한 전자 구동 시스템이 필요하지 않습니다.
5. 빠르고 정확한 대응
브러시형 DC 모터는 전원과 전기자 사이의 직접 연결로 인해 즉각적인 토크 응답을 제공합니다. 입력 전압과 출력 속도 사이의 선형 관계는 특히 빠른 가속 및 감속이 필요한 애플리케이션에서 응답성이 뛰어난 제어를 가능하게 합니다.
이러한 즉각적인 응답 특성으로 인해 피드백과 실시간 조정이 중요한 서보 메커니즘, 로봇 공학 및 제어 시스템에서 브러시 DC 모터가 선호되는 경우가 많습니다.
6. 우수한 저속 성능
저속에서 효율성이나 안정성이 떨어지는 많은 AC 또는 브러시리스 모터와 달리 브러시형 DC 모터는 낮은 회전 속도에서도 일관된 토크를 유지합니다. 따라서 무거운 하중이나 정밀한 저속 이동 시 안정적인 작동이 필요한 응용 분야에 이상적입니다.
예는 다음과 같습니다:
- 컨베이어 드라이브
- 와이퍼 시스템
- 의료 및 실험실 장비
- 휴대용 전기 드릴
저속과 고속 모두에서 강력한 토크를 전달하는 능력은 광범위한 용도에 걸쳐 비교할 수 없는 다용성을 제공합니다.
7. 쉬운 가역성
브러시형 DC 모터에서 회전 방향을 바꾸는 것은 입력 전압의 극성을 바꾸는 것만큼 간단합니다. 복잡한 배선이나 전자 반전이 필요하지 않습니다.
이러한 양방향 기능 덕분에 다음과 같이 모션 방향을 자주 변경해야 하는 애플리케이션에 매우 적합합니다.
- 전동 도어 액츄에이터
- 로봇 팔
- 자동차 윈도우 레귤레이터
- 컨베이어 분류 시스템
방향 제어의 단순성은 브러시 DC 모터의 유연성과 다양한 모션 제어 설정에 대한 통합 용이성을 더해줍니다.
8. 안정적인 작동과 검증된 기술
브러시형 DC 모터는 100년 넘게 산업용으로 사용되어 왔습니다. 신뢰성과 검증된 성능의 오랜 역사는 엔지니어와 설계자에게 작동에 대한 확신을 줍니다. 다양한 전기적 및 기계적 조건에서의 동작을 잘 이해하고 있으므로 특정 응용 분야에 맞게 쉽게 모델링, 테스트 및 최적화할 수 있습니다.
또한 기계식 정류 시스템은 내장된 전류 스위칭을 제공하므로 복잡한 외부 전자 장치가 필요하지 않습니다. 이는 견고하고 안전한 설계의 핵심 요소입니다.
9. 최소 제어 요구 사항
복잡한 전자 컨트롤러와 피드백 센서가 필요한 브러시리스 DC 또는 서보 모터와 달리 브러시 DC 모터는 간단한 DC 전원 공급 장치 또는 배터리로 직접 작동할 수 있습니다. 이는 다음과 같은 경우에 이상적입니다.
- 휴대용 및 배터리로 작동되는 도구
- 비상 백업 드라이브
- 간단한 선형 액추에이터
이러한 제어의 단순성은 비용을 절감할 뿐만 아니라 전자 간섭 및 제어 지연을 최소화하여 보다 안정적인 성능을 제공합니다.
10. 유지보수 및 교체가 용이하다.
브러시와 정류자는 시간이 지남에 따라 마모되지만 저렴하고 교체가 쉽습니다. 브러시 교체, 정류자 청소 등 정기적인 유지 관리를 통해 모터의 작동 수명을 크게 연장할 수 있습니다. 실제로 적절한 관리를 통해 브러시 DC 모터는 수천 시간 동안 효율적으로 작동할 수 있습니다.
수리하기 쉬운 디자인으로 다음이 가능합니다.
- 특별한 장비 없이 현장 서비스
- 쉬운 부품 가용성
- 전체 교체 대신 저렴한 비용으로 재수리
따라서 유지 관리 단순성이 필수적인 원격 환경이나 비용에 민감한 환경에서 선호되는 선택입니다.
11. 컴팩트한 크기와 높은 전력 밀도
브러시형 DC 모터는 효율적인 전자기 설계로 인해 높은 중량 대비 출력 비율을 제공할 수 있습니다. 컴팩트한 구조로 인해 공간이 제한된 휴대용 장치 및 애플리케이션에 적합합니다.
다음과 같은 제품에서 찾을 수 있습니다.
- 무선 전동 공구
- 소형 로봇
- 드론
- 자동차 하위 시스템
이러한 소형화와 전력 성능의 조합은 엔지니어에게 뛰어난 설계 유연성을 제공합니다.
12. 부드러운 토크 및 속도 특성
정류자는 회전자 위치와 동기화하여 전류 방향을 지속적으로 조정하기 때문에 브러시형 DC 모터는 갑작스러운 급격함이나 진동 없이 안정적인 토크 출력을 생성합니다. 이를 통해 원활한 작동이 가능하며 이는 의료 기기, 인쇄 기계, 컨베이어 드라이브와 같이 안정적이고 예측 가능한 동작이 필요한 응용 분야에 매우 중요합니다.
결론
브러시 DC 모터의 장점으로 인해 수많은 응용 분야에서 지속적이고 매우 실용적인 선택이 됩니다. 심플한 디자인, 저렴한 비용, 탁월한 토크 성능 및 제어 용이성으로 인해 다양한 산업 분야에서 없어서는 안 될 제품이 되었습니다.
브러시리스 DC 모터와 같은 최신 대안은 향상된 효율성과 유지 관리 감소를 제공하지만 브러시 DC 모터의 비교할 수 없는 단순성, 응답성 및 신뢰성은 신뢰할 수 있고 비용 효율적인 모션 제어가 필요한 모든 곳에서 신뢰할 수 있는 솔루션으로 유지됩니다.
브러시형 DC 모터의 응용
브러시드 DC 모터는 단순한 설계, 높은 토크 출력, 비용 효율성 및 제어 용이성으로 인해 세계에서 가장 널리 사용되는 전기 모터 중 하나입니다. 자동차 시스템부터 산업용 기계, 가전제품에 이르기까지 이러한 모터는 우리가 매일 사용하는 수많은 기계 및 전자 장치에 전력을 공급합니다.
즉각적인 토크, 부드러운 속도 제어 및 가역적 모션을 제공하는 능력은 산업 전반에 걸쳐 다양한 응용 분야에 이상적인 선택입니다.
1. 자동차 애플리케이션
브러시 DC 모터의 가장 광범위한 용도 중 하나는 자동차 산업입니다. 신뢰성, 컴팩트한 디자인, 제어 용이성은 저전력 및 고토크 차량 시스템 모두에 적합합니다.
일반적인 자동차 용도:
- 파워 윈도우: 브러시 DC 모터는 정밀한 제어 기능을 제공하여 윈도우를 부드럽게 올리고 내릴 수 있습니다.
- 앞유리 와이퍼: 역회전이 가능하고 시동 토크가 높기 때문에 반복적인 앞뒤 이동에 이상적입니다.
- 좌석 조절 장치: 전기 자동차 좌석에서 부드러운 전진, 후진 및 기울기 동작을 가능하게 합니다.
- 냉각 팬 및 송풍기: 엔진 냉각 시스템 및 HVAC 장치의 공기 흐름을 제어합니다.
- 전기 거울 및 도어 잠금 장치: 소형 브러시 DC 모터는 빠른 응답과 컴팩트한 통합에 필요한 작동을 제공합니다.
- 스타터 모터: 고전력 브러시형 DC 모터는 시동 시 엔진을 크랭킹하기 위해 기존 내연 기관 차량에 사용됩니다.
견고한 구조와 저렴한 비용으로 열악한 자동차 환경에서도 신뢰할 수 있는 성능을 보장합니다.
2. 산업 및 제조 장비
산업 자동화 및 기계 분야에서 브러시드 DC 모터는 정밀성과 토크 제어가 필수적인 선형 모션 시스템, 컨베이어 및 액추에이터에서 중요한 역할을 합니다.
응용 프로그램은 다음과 같습니다:
- 컨베이어 벨트 드라이브: 제어된 속도와 토크를 제공하여 조립 라인에서 제품을 효율적으로 이동합니다.
- 자재 취급 장비: 시동 토크가 높기 때문에 호이스트, 크레인, 윈치에 사용됩니다.
- 포장 기계: 절단, 밀봉 및 포장 공정을 위한 부드럽고 조정 가능한 동작을 가능하게 합니다.
- 섬유 기계: 제직 및 방적 작업을 위해 가변 속도에서 안정적인 작동을 유지합니다.
- 공작 기계: 일정한 속도 제어가 필요한 피드 메커니즘과 위치 지정 시스템을 작동합니다.
브러시형 DC 모터는 뛰어난 저속 토크 성능을 제공하므로 꾸준하고 안정적인 모션이 필요한 산업 작업에 적합합니다.
3. 로봇공학 및 자동화 시스템
로봇공학 및 자동화 제어 시스템에서는 브러시형 DC 모터를 사용하여 정밀한 이동, 속도 제어 및 양방향 회전을 제공합니다.
일반적인 용도:
- 로봇식 액추에이터: 정확한 동작으로 관절 움직임, 그리퍼 및 바퀴를 제어합니다.
- 자율 이동 로봇(AMR): 창고 자동화를 위한 구동 휠 및 조향 메커니즘.
- 선형 액추에이터: 로봇 팔이나 도어의 회전 동작을 선형 변위로 변환합니다.
- 서보 제어 시스템: 피드백이 정밀 제어에 사용되는 소규모 로봇 응용 분야에 빠른 응답을 제공합니다.
즉각적인 토크 반응과 간단한 제어 인터페이스 덕분에 임베디드 시스템과 저비용 자동화 설계에 매우 적합합니다.
4. 가전제품 및 가전제품
브러시형 DC 모터는 소형 크기, 저전압 작동 및 조용한 성능으로 인해 많은 일상적인 가정용 장치에 필수적인 구성 요소입니다.
일반적인 예:
- 진공 청소기: 주 흡입 팬이나 브러시 롤러를 구동합니다.
- 헤어드라이어: 공기 흐름 생성을 위해 내부 팬을 작동합니다.
- 전기 면도기 및 칫솔: 소형 고속 작동을 위해 소형 DC 모터를 사용합니다.
- 푸드 프로세서 및 믹서: 블렌딩 및 다지기 속도 조절이 가능합니다.
- 전기 장난감: 다양한 장난감 차량 및 장비에 대한 쉬운 속도 및 방향 제어 기능을 제공합니다.
- 팬 및 공기 청정기: 공기 흐름을 조용하고 효율적으로 제어합니다.
이러한 애플리케이션은 브러시 DC 모터의 간단한 전압 기반 속도 제어의 이점을 활용하여 제조업체가 효율적이면서도 저렴한 소비자 제품을 생산할 수 있도록 해줍니다.
5. 의료 및 실험 장비
정밀성과 신뢰성은 의료 및 연구실 장치에서 매우 중요하며, 브러시드 DC 모터는 이 두 가지를 모두 제공합니다. 부드러운 토크 특성과 컴팩트한 디자인으로 섬세하고 제어된 움직임에 적합합니다.
응용 프로그램은 다음과 같습니다:
- 주입 펌프: 제어된 모터 동작을 사용하여 정확한 유체 유량을 제공합니다.
- 수술 도구: 일정한 속도와 토크로 휴대용 수술 기구에 전원을 공급합니다.
- 원심분리기: 생물학적 샘플을 분리하기 위한 고속 회전을 제공합니다.
- 실험실 혼합기 및 교반기: 화학물질 혼합을 위한 원활하고 조정 가능한 작동을 제공합니다.
- 의료용 침대 및 환자 리프트: 편안함과 안전을 위해 전동식 조정이 가능합니다.
신뢰성, 원활한 성능 및 경제성으로 인해 의료 장비 설계에서 실용적인 선택이 되었습니다.
6. 항공우주 및 방위 시스템
항공우주 및 방위산업에서는 신뢰성, 무게, 성능 일관성이 매우 중요합니다. 브러시형 DC 모터는 단순성과 견고성이 중요한 소형 액추에이터 및 모션 제어 시스템에 사용됩니다.
신청:
- 항공기 계측: 기계식 게이지 및 표시기를 구동합니다.
- 제어 표면용 액추에이터: 플랩, 방향타 및 랜딩 기어 시스템에 모션을 제공합니다.
- 군사 장비: 표적 시스템, 무기 안정 장치 및 자율 장치에 사용됩니다.
- 위성 메커니즘: 작고 가벼운 모터가 필요한 저전압 시스템을 작동합니다.
다양한 전압 조건과 열악한 환경에서 안정적으로 작동하는 능력은 미션 크리티컬 시스템에 없어서는 안 될 요소입니다.
7. 전동 공구 및 휴대용 장치
브러시형 DC 모터는 배터리 구동식 휴대용 도구의 주력 제품으로, 다양한 부하 조건에서 높은 토크와 빠른 반응을 제공합니다.
예:
- 무선 드릴 및 스크루드라이버: 속도 조절이 가능하고 강력한 토크를 제공합니다.
- 전기 톱 및 샌더: 재료 절단 및 성형에 일관된 출력을 제공합니다.
- 휴대용 진공 청소기 및 송풍기: 소형 모터 설계를 사용하여 효율적으로 작동합니다.
- 휴대용 그라인더 및 광택기: 장시간 사용을 위해 높은 속도를 유지하십시오.
높은 토크 대 중량 비율과 저전압 작동 덕분에 산업, 건설, 주택 개량 환경에서 사용되는 휴대용 충전식 도구에 이상적입니다.
8. 해양 및 레저용 차량
브러시형 DC 모터는 신뢰성, 소형화 및 가역성이 필수적인 해양 및 레크리에이션 장비에도 일반적으로 사용됩니다.
응용 프로그램은 다음과 같습니다:
- 보트 윈치 및 앵커 시스템: 앵커를 들어올리고 풀 때 원활한 제어를 제공합니다.
- 전기 추진 시스템: 조용하고 효율적인 작동을 위해 소형 보트 및 트롤링 모터에 사용됩니다.
- 골프 카트 및 이동성 스쿠터: 강력한 시동 토크와 부드러운 가속을 제공합니다.
- 전기 자전거: 속도 조절이 가능한 저렴한 구동 시스템에 전력을 공급합니다.
DC 배터리 시스템에서 효율적으로 작동하는 능력 덕분에 모바일 및 실외 애플리케이션에 이상적입니다.
9. 교육 및 DIY 전자 프로젝트
작동 용이성과 경제성으로 인해 브러시형 DC 모터는 STEM 교육, 취미 로봇 공학 및 DIY 전자 장치에 자주 사용됩니다.
용도는 다음과 같습니다:
- Arduino 및 Raspberry Pi 로봇 공학 프로젝트
- 교육용 기계 키트
- 프로토타이핑 모션 시스템
- 소규모 자동화 실험
이러한 모터를 통해 학습자와 엔지니어는 전기 기계 에너지 변환, 속도 제어 및 토크 생성의 기본 사항을 이해할 수 있습니다.
10. 재생에너지 시스템
소규모 재생 에너지 응용 분야에서는 브러시형 DC 모터를 역방향으로 작동할 때 발전기로 사용할 수도 있습니다.
예:
- 풍력 터빈 프로토타입: 기계적 회전을 통해 전력을 생성합니다.
- 마이크로 수력 발전기: 물의 흐름을 DC 전기 출력으로 변환합니다.
- 태양광 추적 시스템: 액추에이터를 구동하여 태양광 패널 위치를 조정하여 효율성을 극대화합니다.
모터와 발전기 역할을 모두 수행하는 이중 능력은 독립형 및 실험적 에너지 시스템에서의 다양성을 높입니다.
결론
브러시드 DC 모터의 응용 분야는 자동차 및 산업 기계부터 로봇 공학, 의료 기기 및 소비자 제품에 이르기까지 광범위한 산업에 걸쳐 있습니다. 이들의 지속적인 인기는 단순성, 경제성, 우수한 토크 특성 및 제어 용이성에 있습니다.
더욱 발전된 브러시리스 모터는 더 높은 효율성과 더 긴 수명을 제공하는 반면, 브러시드 DC 모터는 단순하고 까다로운 환경 모두에서 비용 효율적이고 신뢰할 수 있는 성능을 제공하는 능력 면에서 타의 추종을 불허합니다.
이 제품은 입증된 디자인과 엔지니어링의 다양성을 입증하여 조용하고 효과적으로 현대 세계에 계속해서 힘을 실어주고 있습니다.
브러시형 DC 모터는 현대 전기 기계 시스템에서 계속해서 중요한 구성 요소로 자리잡고 있습니다. 단순한 디자인, 제어 가능한 속도, 강력한 성능으로 인해 다양한 응용 분야에서 선호되는 옵션이 되었습니다. 브러시리스 DC 모터와 같은 최신 기술은 더 긴 수명과 유지 관리 감소를 제공하지만 브러시 DC 모터의 사용 용이성, 경제성 및 토크 성능은 지속적인 관련성을 보장합니다.
브러시드 DC 모터의 작동 방식을 이해함으로써 엔지니어와 애호가는 특정 요구 사항에 맞는 모터를 더 잘 선택하고 유지할 수 있습니다.
