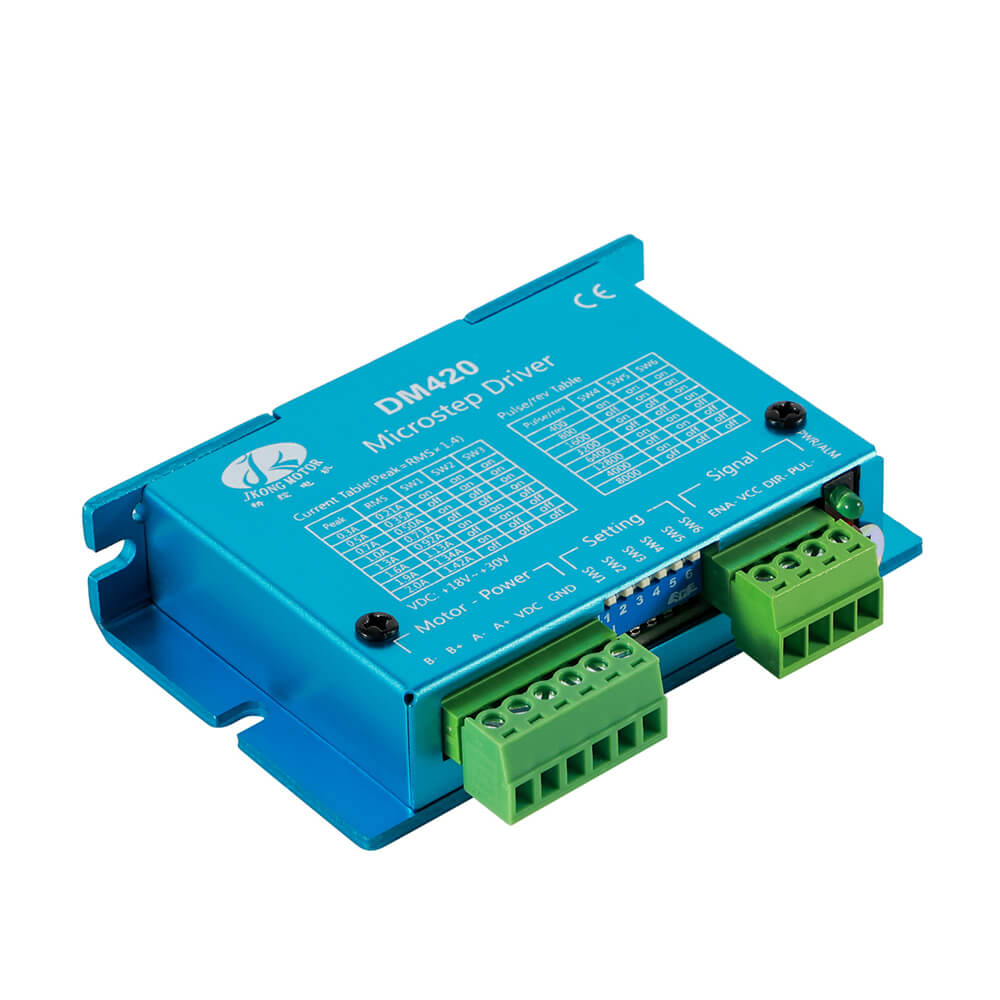

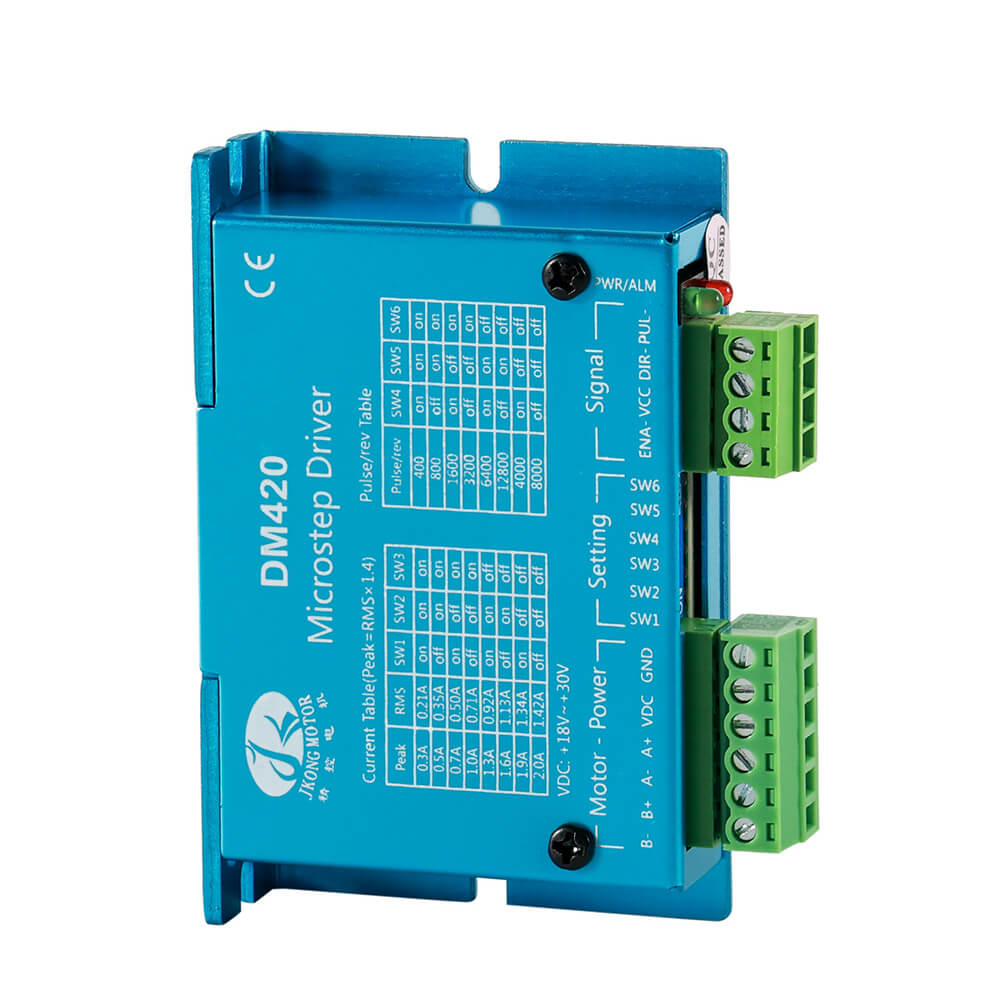

Driver de passo digital JKDM420 0,3A - 2,0A DC18V - 30V para motor de passo Nema 8 11 14 16 17

Descrição do driver de motor de passo híbrido:

Marca	Jkongmotor
Modelo	JKDM420
Tipo de driver	Driver de passo
CC/CA	CC
Motor adequado	Nema 8 11 14 16 17 Motor de passo híbrido
Tensão de entrada	18V - 30V
Corrente de saída	0,3A - 2,0A
Configuração de subdivisão	8 (400 - 12.800)
Ambiente de armazenamento	-20℃ - 80 ℃

Características:

● Controle CC médio com saídas de inversor CA senoidais bifásicas

● Fonte de alimentação CC +18 ~ +30V

● Entrada/saída de sinal opticamente isolada

● Proteções contra sobretensão, subtensão, sobrecorrente e curto-circuito fase-fase

● 8 etapas atuais, faixa configurável 0,3A ~ 2,0A

● Subdivisão em 8 etapas, faixa 400 ~ 12.800

Descrição do sinal de interface:

Alfinetes	Funções
PUL	Sinal de pulso
DIR	Sinal de direção
CCV	A direção do pulso permite a fonte de alimentação
ENA-	Habilitar sinal
UM+	Uma fase do motor de passo
UM-	Uma fase do motor de passo
B+	B do motor de passo Fase
B-	B do motor de passo Fase
GND	Entrada de energia CC: 0V
CCV	Saída de energia CC : 18 ~ 30 V

Configuração do interruptor DIP:

Para acionar diferentes motores de passo de torque, os usuários podem definir a corrente de fase de saída do driver através dos dip switches SW1, SW2, SW3 no painel do driver, a corrente de saída correspondente a cada posição do switch, a corrente de saída correspondente aos diferentes modelos do driver é diferente, detalhes veja a tabela abaixo:

SW1	SW2	SW3	PICO （A)	RMS（A）
SOBRE	SOBRE	SOBRE	0.3	0.21
DESLIGADO	SOBRE	SOBRE	0.5	0.35
SOBRE	DESLIGADO	SOBRE	0.7	0.5
DESLIGADO	DESLIGADO	SOBRE	1.0	0.71
SOBRE	SOBRE	DESLIGADO	1.3	0.92
DESLIGADO	SOBRE	DESLIGADO	1.6	1.13
SOBRE	DESLIGADO	DESLIGADO	1.9	1.34
DESLIGADO	DESLIGADO	DESLIGADO	2.0	1.42

Configuração de subdivisão de micro etapas:

Passo/RPM	SW5	SW6	SW7
400	SOBRE	SOBRE	SOBRE
800	DESLIGADO	SOBRE	SOBRE
1600	SOBRE	DESLIGADO	SOBRE
3200	DESLIGADO	DESLIGADO	SOBRE
6400	SOBRE	SOBRE	DESLIGADO
12800	DESLIGADO	SOBRE	DESLIGADO
4000	SOBRE	DESLIGADO	DESLIGADO
8000	DESLIGADO	DESLIGADO	DESLIGADO

Dimensão do driver do motor de passo JKDM420:

Nema 8 11 14 16 17 Manual do driver de passo digital:

1, Q: O motor não gira e não há torque de retenção:

     R: ① verifique se a linha de alimentação está conectada à tensão errada, está muito baixa, é necessário aumentar a tensão ou corrigir a linha de alimentação

         ② verifique se a fiação do motor está correta, caso contrário, a fiação do motor está correta. Verifique se a fiação do motor está correta, caso contrário, corrija a fiação do motor.

         ③ Se o sinal de habilitação é válido, o motor não funciona.

         ④ O parâmetro de subdivisão está correto?

         ⑤ O parâmetro atual está correto?

2Q: O motor não gira, mas possui torque de retenção:

      R: ① A sequência de fases dos fios do motor está errada, é necessário trocar quaisquer dois fios.

          ② A entrada do sinal de pulso está errada, é necessário verificar a fiação do pulso.

3Q: O torque do motor é muito pequeno:

      R: ① A configuração da corrente de fase é muito pequena, é necessário definir a corrente de fase correspondente ao motor.

          ② a aceleração é muito rápida, reduza o valor da aceleração

          ③ bloqueio do motor, necessidade de descartar problemas mecânicos

          ④ incompatibilidade entre inversor e motor, é necessário substituir o inversor apropriado

4Q: Erro de direção do motor:

      A: ① a sequência de fase da linha do motor está errada, é necessário trocar quaisquer dois fios

          ② a linha do motor está com circuito quebrado, verifique e conecte o correto

5Q: A luz indicadora de alarme está acesa:

     A: ① O fio do motor está conectado incorretamente

         ② Se há condições de sobretensão e subtensão

         ③ Motor ou driver está danificado

6Q: Bloqueio da aceleração do motor:

     A: ① curto tempo de aceleração

         ② o torque do motor é muito pequeno

         ③ Baixa tensão ou corrente
