Гибридный шаговый двигатель Nema 17 JK42HS48-1204, 1,8 градуса, 55 Нсм (77,89 унций дюйма), 42x42x48 мм, 1,2 А, 4 провода

Тип: Биполярный шаговый двигатель Nema17

Ток: 1,2 А

Сопротивление: 4,8 Ом

Номинальный крутящий момент: 0,55 Нм (77,89 унций на дюйм)

Модель:
JK42HS48-1204
Бренд:
ДЖКОНГМОТОР
Виды шаговых двигателей:
Двигатели с разомкнутым контуром
Размер шагового двигателя:
Нема17 (42 мм)
Количество лидов:
4 провода
Фаза:
2 фаза
Угол шага:
1,8°
МОК:
10 шт.


Доступность:



Запросить

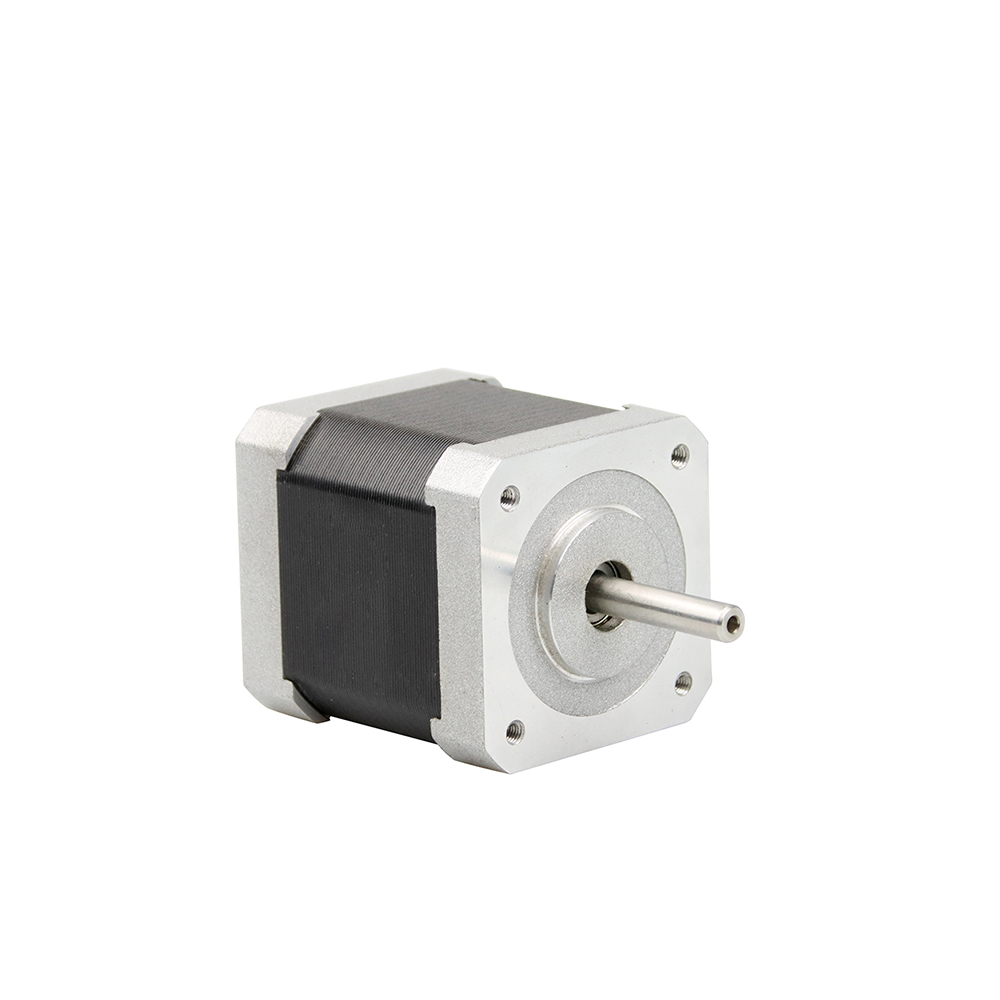

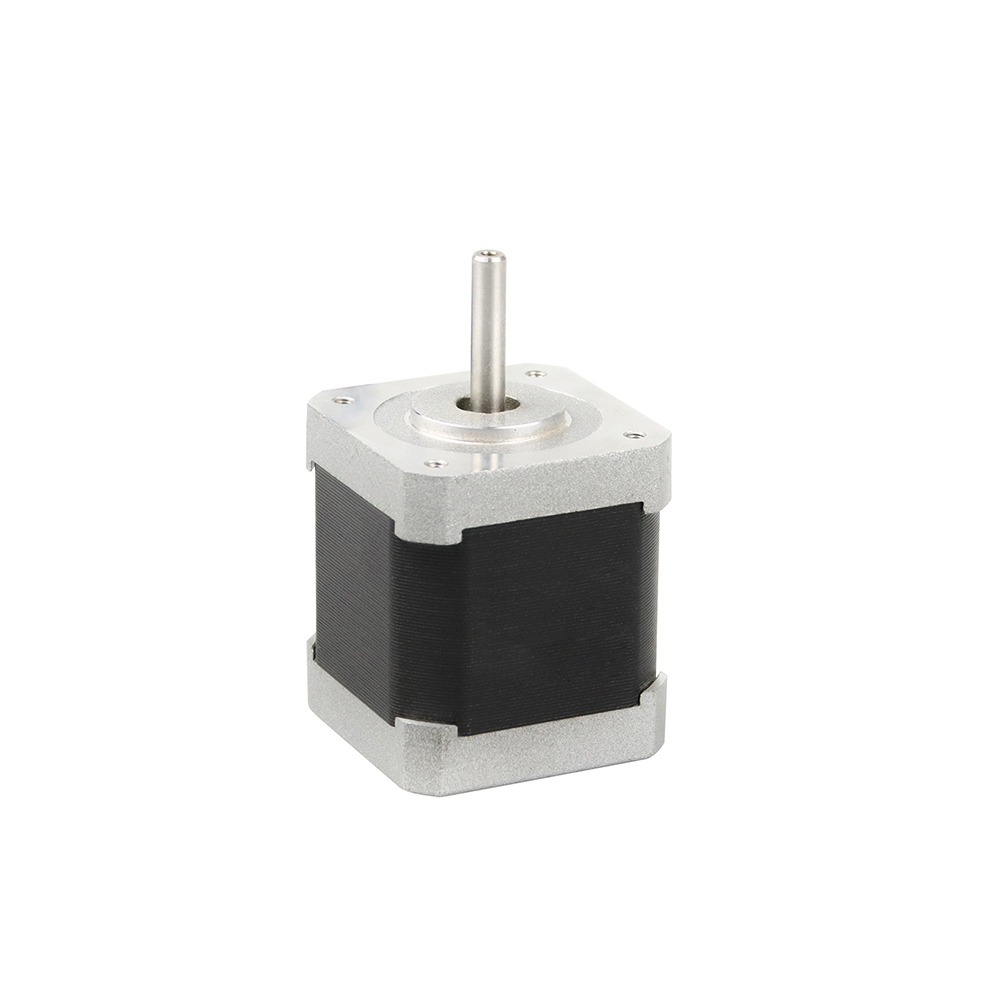

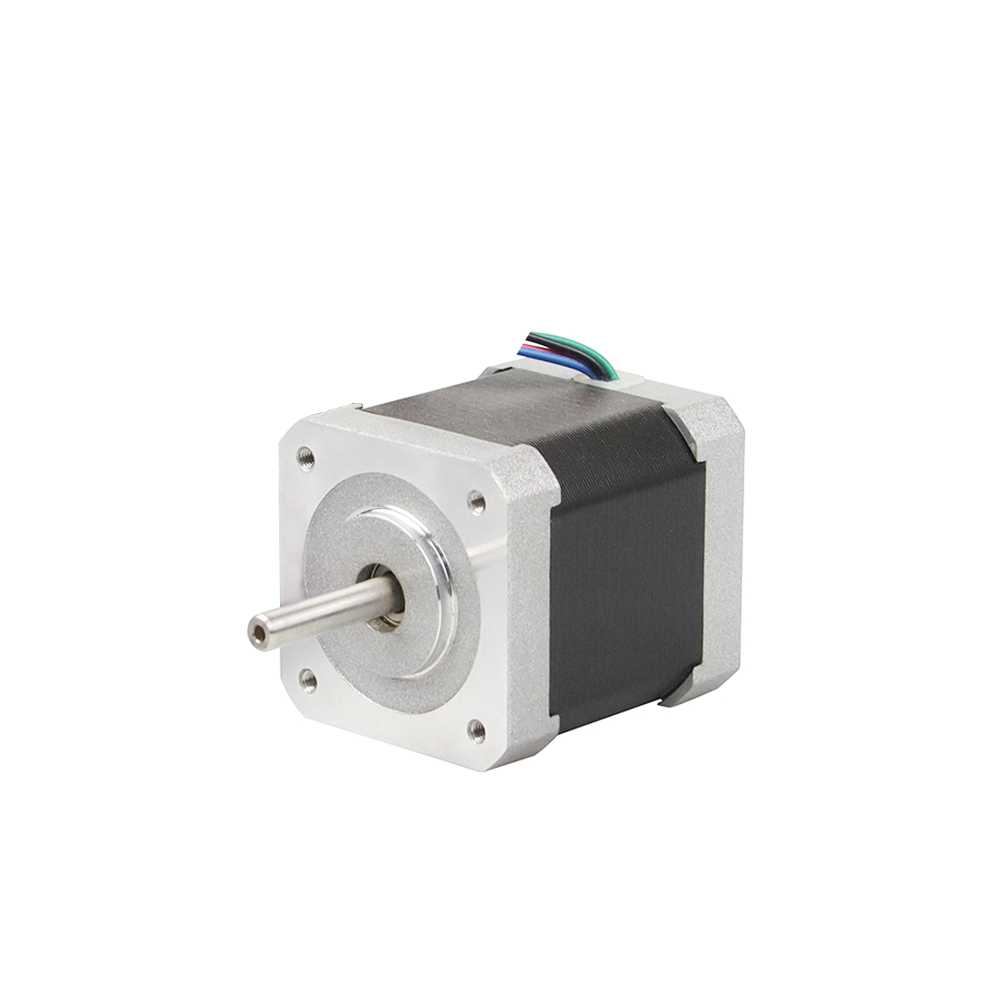

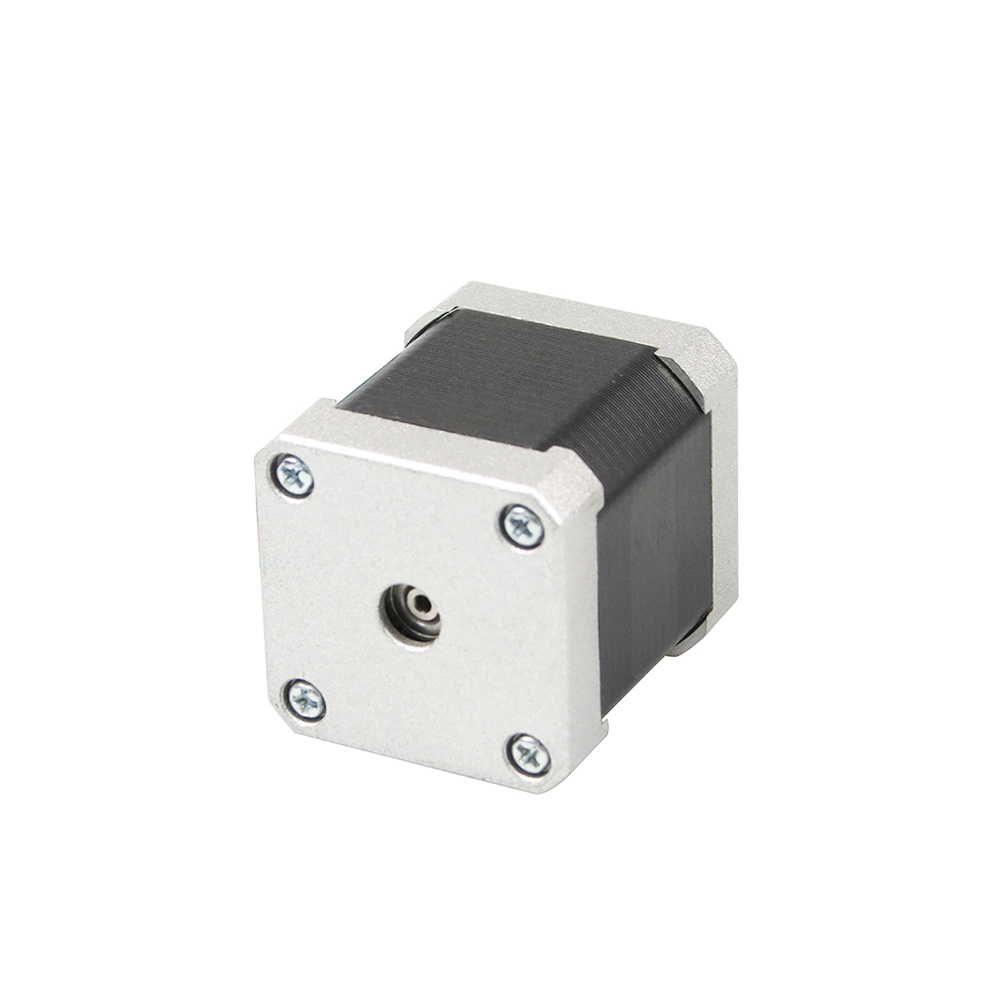

Биполярный шаговый двигатель Jkongmotor Nema 17 (JK42HS48-1204) с углом шага 1,8 градуса и размером 42x42x48 мм. Он имеет 4 провода, 1,2 А, 4,8 Ом, 8,5 мГн и удерживающий момент 0,55 Нм (77,89 унций дюйма). . Для получения дополнительных требований к шаговым двигателям (таким как коробка передач, тормоз, энкодер или встроенные двигатели), пожалуйста, свяжитесь с нами!

Электрические характеристики:

Тип: биполярный шаговый двигатель Nema17 12 В
Название модели: JK42HS48-1204
Фаза: 2
Угол шага: 1,8 градуса
Ток: 1,2 А
Сопротивление: 4,8 Ом ± 0,1 (20 ℃)
Индуктивность: 8,5 мГн ± 20% (1 кГц, 1 В, среднеквадратичное значение)
Удерживающий крутящий момент: 0,55 Нм ( 77.89унция дюйм)
Класс изоляции: B(130°); 80К Макс.
Дополнительные детали: коробка передач, энкодер, тормоз, встроенный драйвер...

Физические характеристики:

Размер рамки: Nema 17 (42 x 42 мм)
Длина корпуса: 48 мм
Диаметр вала: 5 мм
Длина вала: 24 мм

Подключение проводов:

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Электрические характеристики Nema 17:

Электрические характеристики
Тип продукта	/	Биполярный шаговый двигатель Nema 17 12 В
Название модели	/	JK42HS48-1204
Фаза	фаза	2
Шаг угла	°	1.8
Текущий	А	1.2
Сопротивление	Ом	4.8
Индуктивность	мГн	8.5
Номинальный крутящий момент (Нм)	Нм	0.55
Удерживающий крутящий момент (унции на дюйм)	унций в дюйме	77.89
Биполярный/Униполярный	/	Биполярный
Класс изоляции	/	Б
Фиксирующий момент	г.см	260
Инерция ротора	г.см²	68

Физические характеристики двигателей Nema 17:

Физические характеристики
Размер кадра	мм	Нема 17 (42 х 42)
Тип выходного вала	/	Круглый вал
Диаметр вала	мм	5
Длина вала	мм	24
Длина тела	мм	48
Одиночный вал/Двойной вал	/	Один вал
Количество потенциальных клиентов	/	4
Длина выводов	мм	300
Масса	Кг	0.38
