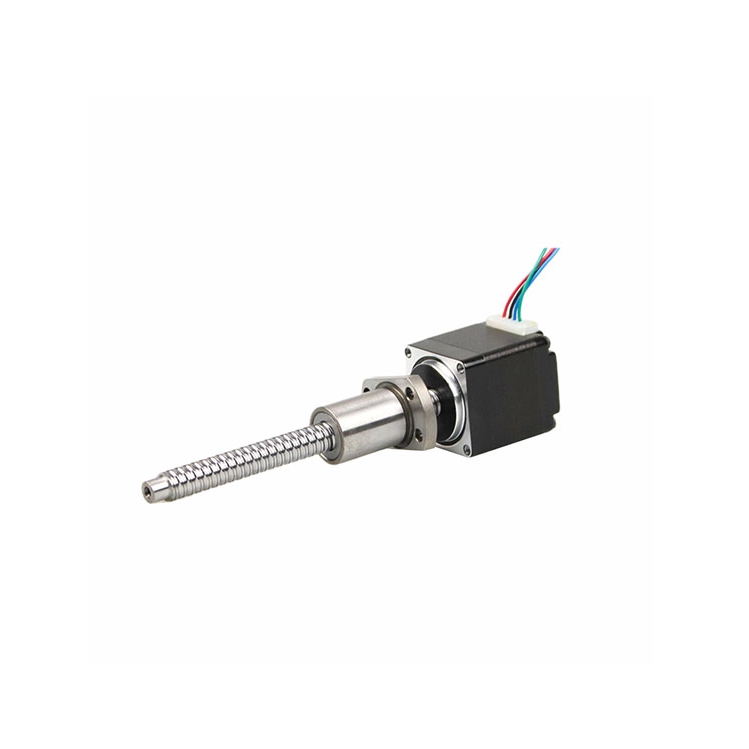

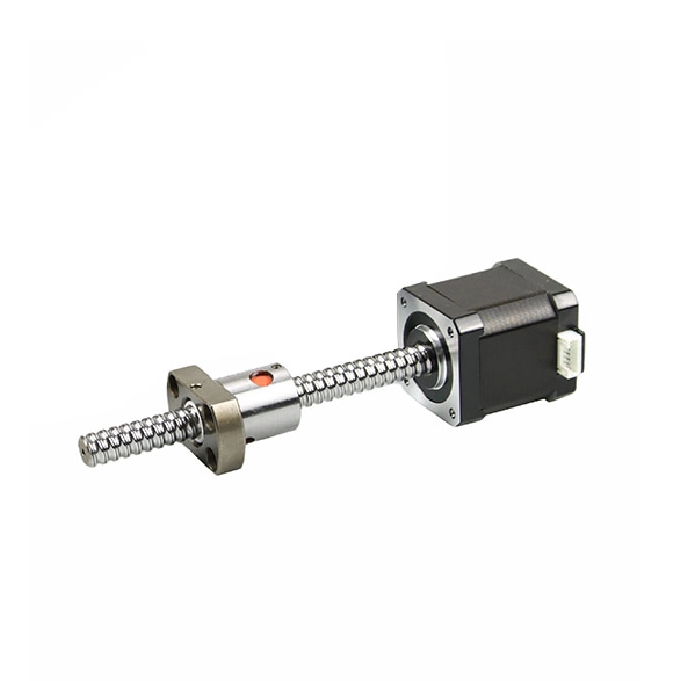

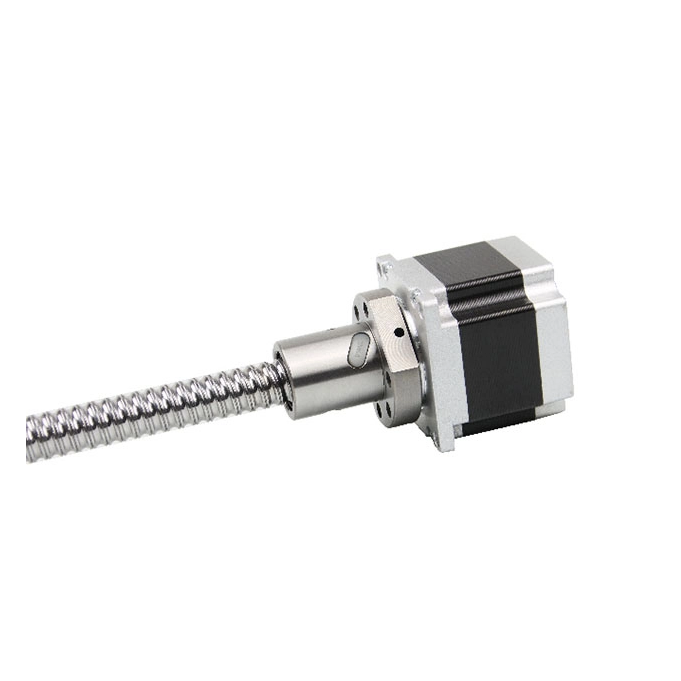

Внешний шарико-винтовой линейный шаговый двигатель

Опционально: разъемы, коробка передач, энкодер, тормоз, встроенные драйверы...

Опционально: разъемы, коробка передач, энкодер, тормоз, встроенные драйверы...

Опционально: разъемы, коробка передач, энкодер, тормоз, встроенные драйверы...

Как работает внешний шарико-винтовой линейный шаговый двигатель?

Принцип работы линейного шагового двигателя с внешним ШВП предполагает синхронную работу ШВП и шагового двигателя:

1. Движение шагового двигателя :

Шаговый двигатель получает электрические импульсы от контроллера, который последовательно подает питание на катушки двигателя. Когда на катушки подается напряжение, они генерируют магнитное поле, которое взаимодействует с ротором, заставляя его вращаться дискретными шагами.



Вращение шагового двигателя передается шарико-винтовой передаче, где гайка (в которой расположены шарикоподшипники рециркуляции) перемещается по резьбовому валу. Шарикоподшипники уменьшают трение, позволяя гайке плавно и эффективно перемещаться по винту с минимальным сопротивлением.



Когда гайка движется вдоль шарикового винта, она создает линейное движение, которое можно использовать для приведения в движение механических компонентов, таких как приводы, направляющие или ступени. Дискретные шаги шагового двигателя обеспечивают точный контроль расстояния, пройденного гайкой, что делает систему очень точной.



Конструкция внешней ШВП относится к положению резьбы ШВП, которая расположена снаружи гайки, а не внутри. Такая конструкция обеспечивает более высокую грузоподъемность и лучшую производительность в тяжелых условиях эксплуатации. Внешняя резьба повышает прочность и долговечность системы, сводя к минимуму риск люфта.



Почему стоит выбрать линейный шаговый двигатель с внешним шарико-винтовым винтом?

Линейный шаговый двигатель с внешним шариковым винтом — отличный выбор для применений, требующих точного линейного движения, высокой грузоподъемности и плавной и надежной работы. Сочетая эффективность и долговечность шарико-винтовой передачи с точностью и контролем шагового двигателя, эта система обеспечивает превосходную производительность в широком спектре промышленных, коммерческих и научных приложений.



Преимущества линейных шаговых двигателей с внешним шарико-винтовым винтом

В области точного управления движением линейные шаговые двигатели с внешним шариковым винтом стали мощным решением для приложений, требующих как высокой точности, так и эффективного линейного движения. Сочетая точное пошаговое управление шаговым двигателем с плавным механическим преобразованием шариковинтовой передачи, эти системы обеспечивают превосходную производительность, надежность и точность в автоматизации, робототехнике и промышленном оборудовании.



1. Высокая точность и точность.

Одним из наиболее важных преимуществ линейных шаговых двигателей с ШВП является их исключительная точность позиционирования.

Шарико-винтовой механизм преобразует вращательное движение двигателя в линейное с минимальным люфтом и очень высоким КПД. Каждый шаг двигателя соответствует небольшому предсказуемому линейному смещению, что обеспечивает точность позиционирования на уровне микрометра.

• Уменьшенный люфт: в шарико-винтовой передаче используется прецизионно обработанная резьба и шарикоподшипники с рециркуляцией, которые минимизируют механический люфт, обеспечивая плавное и точное движение.
• Превосходная повторяемость: как только позиция достигнута, система может последовательно возвращаться к этой точной точке, что имеет решающее значение для станков с ЧПУ, сборки полупроводников и оптических систем.

Сочетание точности шагового управления и механики шарико-винтовой передачи обеспечивает надежное, повторяемое линейное движение для высококлассной автоматизации.



2. Превосходная грузоподъемность и жесткость.

Линейные шаговые двигатели с внешним шариковым винтом разработаны с учетом высокой несущей способности и механической жесткости.

Конструктивная конструкция шарико-винтовой передачи позволяет ей выдерживать значительные осевые силы, сохраняя при этом превосходную жесткость и стабильность движения.

• Высокая осевая жесткость: использование закаленной стали и прецизионных шарикоподшипников обеспечивает устойчивость к прогибу при тяжелых нагрузках.
• Стабильная работа в условиях стресса. В отличие от систем с ременным приводом, шарико-винтовые пары сохраняют постоянную точность даже при воздействии больших осевых сил или вибраций.

Это делает линейные шаговые двигатели с внешним шариковым винтом идеальными для промышленной автоматизации, погрузочно-разгрузочных работ и систем вертикального позиционирования, где надежность под нагрузкой имеет важное значение.



3. Высокая эффективность и энергосбережение.

По сравнению с традиционными механизмами с ходовым винтом, ШВП обеспечивают гораздо более высокий КПД, обычно превышающий 90%.

Это связано с тем, что движение передается за счет контакта качения между шариками и валом винта, а не за счет трения скольжения.

• Меньшее трение = меньше тепла. Уменьшенное трение означает меньшие потери энергии, улучшенную термическую стабильность и более длительный срок службы системы.
• Снижение энергопотребления. Высокая эффективность приводит к снижению требований к мощности двигателя, что позволяет использовать драйверы меньшего размера и более компактные конструкции системы.

Такой уровень эффективности делает линейные шаговые системы с шарико-винтовой парой не только мощными, но и экологически чистыми, что соответствует растущему спросу на энергооптимизированные решения для перемещения.



4. Плавное и стабильное движение.

Сочетание микрошагового управления шагового двигателя и плавной механической передачи шарико-винтовой пары обеспечивает исключительно стабильное движение без вибраций.

• Микрошаговое управление: современные шаговые драйверы делят каждый шаг двигателя на крошечные приращения, обеспечивая почти непрерывное движение и минимальный механический резонанс.
• Низкий уровень шума: вращение шарикоподшипников внутри винта исключает резкие движения, часто встречающиеся в системах с ходовым винтом.

Такое плавное движение делает линейные шаговые двигатели с шариковой винтовой парой идеальными для приложений, требующих деликатного обращения, таких как медицинские инструменты, автоматизация лабораторий и прецизионные системы контроля.



5. Длительный срок службы и долговечность.

Долговечность — еще одно выдающееся преимущество линейных шаговых двигателей с внешним шариковым винтом.

Шарико-винтовой механизм работает с минимальным износом, поскольку он основан на трении качения, а не на трении скольжения.

• Увеличенный срок службы: шарики с рециркуляцией равномерно распределяют нагрузку по контактным поверхностям, сводя к минимуму механический износ.
• Низкие требования к техническому обслуживанию: при правильной смазке шарико-винтовые передачи могут прослужить десятки миллионов циклов без существенного ухудшения качества.
• Стабильная производительность в течение долгого времени: система сохраняет точность и повторяемость в течение многих лет даже в сложных условиях.

Эта длительная надежность делает их экономически эффективной инвестицией для отраслей, где ценятся безотказная работа и точность.



6. Компактный дизайн и простая интеграция

Линейные шаговые двигатели с внешними шариковыми винтами представляют собой компактное и интегрированное решение для перемещения, упрощающее проектирование и установку системы.

• Интегрированный двигатель и винт в сборе: сочетание двигателя непосредственно с шарико-винтовой парой устраняет необходимость во внешних муфтах и ​​дополнительных компонентах.
• Компактная конфигурация: компактная линейная конструкция позволяет устанавливать прямой привод, что делает ее подходящей для применений с ограниченным пространством.
• Простота монтажа и выравнивания: меньшее количество деталей означает меньше проблем с механической центровкой, что приводит к более быстрой настройке и обслуживанию.

Эти преимущества интеграции позволяют дизайнерам создавать изящные, эффективные и надежные системы линейного перемещения с минимальной сложностью.



7. Точный контроль скорости и ускорения.

Еще одним заметным преимуществом является превосходная управляемость параметров движения, таких как скорость, ускорение и замедление.

• Точные профили движения: с помощью совместимого драйвера пользователи могут программировать изменение скорости, обеспечивая плавные переходы и предотвращая внезапные рывки.
• Высокий динамический отклик: управление на основе шагового двигателя позволяет мгновенно реагировать на изменения команд, обеспечивая точную синхронизацию в многоосных системах.

Такой уровень оперативности и точности дает инженерам полный контроль над характеристиками линейного движения даже в высокоскоростных системах позиционирования или перемещения.



8. Высокая повторяемость автоматизированных процессов.

Повторяемость — способность последовательно возвращаться в одно и то же положение — является определяющей особенностью шаговых систем с ШВП.

• Постоянный контроль угла шага: каждый импульс, посылаемый на двигатель, обеспечивает постоянное расстояние перемещения.
• Отсутствие накопительной ошибки: в отличие от сервосистем, которые могут дрейфовать из-за ошибок энкодера, ШВП с шаговым приводом сохраняют точность разомкнутого контура в течение повторяющихся циклов.

Это обеспечивает безупречное повторение при автоматизированном производстве, точной сборке и испытательном оборудовании, где постоянство имеет решающее значение для обеспечения качества.



9. Экономичная альтернатива линейным сервосистемам.

Линейные шаговые двигатели с внешними шариковыми винтами обеспечивают точность уровня сервопривода за небольшую стоимость.

• Датчики обратной связи не требуются: многие системы эффективно работают в режиме разомкнутого контура, что устраняет необходимость в энкодерах или электронике обратной связи.
• Упрощенная электроника. Шаговые драйверы обычно менее сложны и более доступны, чем сервоприводы.
• Низкие затраты на техническое обслуживание: меньшее количество электронных и механических компонентов снижает общую стоимость владения.

Это делает их экономичным, но высокопроизводительным выбором для точной автоматизации, где обратная связь с обратной связью не является существенной.



10. Универсальный диапазон применения.

Уникальное сочетание точности, эффективности и долговечности позволяет использовать линейные шаговые двигатели с ШВП в самых разных отраслях, в том числе:

• Обработка на станке с ЧПУ и 3D-печать
• Автоматизация медицины и лабораторий
• Полупроводниковое оборудование
• Системы оптической центровки и измерения
• Упаковочное и этикетировочное оборудование
• Платформы автоматизированного тестирования

Их универсальность и адаптируемость делают их предпочтительным выбором для современных инженеров по автоматизации, которым требуется надежное управление линейным перемещением.



Заключение

Преимущества линейных шаговых двигателей с внешним ШВП многочисленны и впечатляющи: они сочетают в себе лучшие качества технологии шаговых двигателей с механической эффективностью ШВП. Эти системы обеспечивают высокую точность, отличную грузоподъемность, длительный срок службы и бесперебойную работу — и все это в компактном и экономичном корпусе.

Независимо от того, используются ли линейные шаговые двигатели с шариковой винтовой парой в промышленной автоматизации, робототехнике или прецизионных медицинских устройствах, они обеспечивают точность, стабильность и надежность, необходимые современным приложениям.





Применение внешних шарико-винтовых линейных шаговых двигателей

Линейные шаговые двигатели с внешним шариковым винтом сочетают в себе точное управление шаговых двигателей с плавным линейным движением механизмов шарикового винта. Эта мощная интеграция обеспечивает высокоточное, повторяемое и эффективное линейное движение, что делает эти двигатели идеальным выбором для отраслей, где требуется точное позиционирование и контролируемое движение.



1. Станки с ЧПУ и точное производство

Одним из наиболее известных применений линейных шаговых двигателей с внешним шариковым винтом является оборудование с ЧПУ (числовым программным управлением).

Эти двигатели обеспечивают точное линейное позиционирование и плавное управление движением, что имеет решающее значение для операций резки, фрезерования, сверления и гравировки.

• Высокая точность позиционирования: эффективное преобразование движения шарико-винтовой пары и точный контроль шага шагового двигателя обеспечивают точность позиционирования на уровне микрометра.
• Стабильная производительность: даже при больших нагрузках двигатель сохраняет постоянный крутящий момент и линейное движение.
• Приложения включают в себя:
  • Фрезерные станки с ЧПУ
  • Оборудование для лазерной резки
  • Сверлильные станки для печатных плат
  • Системы гравировки и травления

Обеспечивая точное движение и повторяемость производительности, эти двигатели значительно улучшают качество продукции и эффективность производства.



2. 3D-принтеры и системы аддитивного производства

В современной 3D-печати и аддитивном производстве точность линейного движения имеет решающее значение для создания детализированных и высококачественных моделей.

Внешние линейные шаговые двигатели с шарико-винтовой парой обеспечивают плавное нанесение слоев и точное движение сопла, обеспечивая оптимальную точность сборки.

• Точное управление по оси Z: идеально подходит для контроля вертикального положения печатающей головки или платформы.
• Снижение вибрации: плавное вращение шарико-винтовой передачи уменьшает количество ошибок печати и повышает качество поверхности.
• Стабильная повторяемость: система может поддерживать точные положения в течение длительных циклов печати.

Эти преимущества делают линейные шаговые двигатели с шарико-винтовой парой незаменимыми для промышленных 3D-принтеров и систем прототипирования с высоким разрешением.



3. Робототехника и системы автоматизации

В роботизированных и автоматизированных системах точное и надежное линейное движение является ключом к задачам манипулирования, позиционирования и приведения в действие.

Линейные шаговые двигатели с внешним шариковым винтом обеспечивают высокую тяговую силу, быстрый отклик и точное линейное перемещение, что делает их идеальными для роботизированных приводов и этапов позиционирования.

• Роботы для захвата и размещения: для точного перемещения и размещения мелких компонентов.
• Сборочные линии: для автоматического выравнивания, прессования или сортировки.
• Коллаборативные роботы (коботы): плавное и контролируемое движение обеспечивает безопасное взаимодействие с людьми.

Эти двигатели обеспечивают точное управление движением, низкий уровень шума и высокую повторяемость — все это критически важные функции для робототехнических систем нового поколения.



4. Медицинское и лабораторное оборудование

Точность, чистота и надежность необходимы в медицинской и лабораторной автоматизации. Линейные шаговые двигатели с внешним шариковым винтом отвечают этим требованиям благодаря тихому, плавному и точному движению.

• Системы медицинской визуализации: для точного линейного позиционирования датчиков и компонентов визуализации.
• Автоматизированные лабораторные устройства: такие как системы пипетирования, манипуляторы для образцов и считыватели микропланшетов, которым требуется повторяемое и контролируемое линейное движение.
• Хирургические роботы и диагностические инструменты: где точное движение на уровне микрометра жизненно важно для точности и безопасности.

Благодаря своей высокой точности, низким эксплуатационным расходам и компактной форме эти двигатели широко используются в медицинской автоматизации и биоинженерии.



5. Производство полупроводников и сборка электроники

Полупроводниковая и электронная промышленность нуждаются в сверхточных системах перемещения, способных манипулировать деликатными компонентами и выполнять настройку на микроуровне.

Линейные шаговые двигатели с внешним шариковым винтом превосходно работают в этих сложных условиях благодаря точности позиционирования нанометрового уровня и стабильному линейному перемещению.

• Оборудование для обработки пластин: для точной загрузки и выгрузки полупроводниковых пластин.
• Машины для размещения компонентов: для точного выравнивания микроэлектронных деталей на печатных платах.
• Системы контроля и тестирования: обеспечение стабильного сканирования и измерения без вибрации.

Их способность обеспечивать высокую повторяемость и нулевой люфт делает их предпочтительным выбором в системах управления движением для чистых помещений.



6. Оптическое и фотонное оборудование

Оптические и фотонные системы во многом зависят от субмикронной точности при юстировке и фокусировке.

Линейные шаговые двигатели с внешним шариковым винтом идеально подходят для управления линзами, зеркалами, фильтрами и датчиками с предельной точностью.

• Лазерные системы выравнивания
• Механизмы фокусировки микроскопа
• Инструменты оптических измерений и калибровки

Эти двигатели обеспечивают плавное и стабильное линейное перемещение, что исключает ошибки, вызванные вибрацией, повышая точность и стабильность оптических измерений.



7. Упаковочное, этикетировочное и печатное оборудование.

В высокоскоростных упаковочных и этикетировочных машинах точность движения определяет как эффективность, так и качество продукции.

Линейные шаговые двигатели с внешним шариковым винтом обеспечивают надежное линейное движение при резке, прессовании, подаче или позиционировании материалов.

• Устройство подачи этикеток: для равномерного размещения этикеток.
• Машины для резки пленки: синхронизированное линейное движение обеспечивает чистый разрез.
• Движение печатающей головки: для точного нанесения чернил в принтерах и маркировочных устройствах.

Эти системы выигрывают от высокого крутящего момента двигателя, постоянной скорости и механической прочности, что повышает как производительность, так и качество продукции.



8. Оборудование для контроля, измерений и испытаний

Системы измерения и контроля требуют плавного и повторяемого линейного движения для обеспечения точных показаний.

Линейные шаговые двигатели с внешним шариковым винтом широко используются в линейных платформах, системах сканирования и испытательных устройствах, требующих точного управления и стабильности.

• Координатно-измерительные машины (КИМ): для высокоточного трехмерного измерения деталей.
• Оптические и лазерные сканеры: для равномерного перемещения по траекториям сканирования.
• Системы испытания материалов: там, где необходимо контролируемое перемещение для анализа силы или напряжения.

Низкое трение, высокая повторяемость и плавное движение шаговых систем с шарико-винтовой парой обеспечивают последовательность и точность измерений.



9. Аэрокосмическая и оборонная промышленность.

В аэрокосмической и оборонной промышленности, где точность, надежность и прочность не подлежат обсуждению, линейные шаговые двигатели с внешним шариковым винтом играют важную роль.

• Системы позиционирования антенн
• Оптические устройства наведения
• Платформы для тестирования и калибровки

Эти двигатели хорошо работают в средах с высокой стабильностью и высокой вибрацией, обеспечивая точное управление в динамических условиях.



10. Научные исследования и экспериментальные системы

Линейные шаговые двигатели с внешним шариковым винтом часто используются в исследовательских лабораториях и экспериментальных установках для точного управления движением.

• Микроскопические и нанотехнологические исследования: для сверхточного позиционирования образцов.
• Физические эксперименты: для повторяемых механических движений на испытательных стендах или в приводах.
• Материаловедение: где контролируемое линейное смещение имеет решающее значение.

Их высокая повторяемость, низкий уровень шума и программируемые профили движения делают их идеальными для научной и академической среды, где точность определяет успех.



Заключение

Универсальность и точность линейных шаговых двигателей с шариковой винтовой парой делают их незаменимыми в широком спектре отраслей промышленности: от производства и робототехники до медицинских, оптических и научных исследований.

Объединив точность шагового двигателя с эффективностью шарико-винтового механизма, эти системы обеспечивают плавное, надежное и энергоэффективное линейное движение, отвечающее требованиям современной автоматизации.

Будь то промышленное производство, научные измерения или медицинская точность, линейные шаговые двигатели с внешним шариковым винтом являются лучшим выбором для контролируемого, повторяемого и высокопроизводительного линейного движения.

Часто задаваемые вопросы о внешнем линейном шаговом двигателе с шарико-винтовой парой и его настройке

Шаговый двигатель с шариковым винтом объединяет шаговый двигатель с внешним шариковым винтом для преобразования вращательного движения в высокоточное линейное движение.



В шаговом двигателе с шариковой винтовой парой используются шарикоподшипники качения, которые уменьшают трение и повышают эффективность по сравнению с традиционным шаговым двигателем с конструкцией ходового винта.



Он обеспечивает высокую точность позиционирования, низкий люфт, плавное и стабильное движение, высокую грузоподъемность, высокую эффективность и длительный срок службы.



Конструкция с внешним шариковым винтом повышает грузоподъемность и стабильность, обеспечивая при этом плавное линейное перемещение в сложных условиях эксплуатации.



Линейные шаговые двигатели с шарико-винтовой парой используются в таких отраслях, как обработка с ЧПУ, 3D-печать, робототехника, медицинская автоматизация, производство полупроводников и упаковочные системы.



Да, шарико-винтовой механизм в сочетании с шаговым управлением обеспечивает высокую точность позиционирования и отличную повторяемость.



Движение шарикоподшипников снижает трение и потери энергии, обеспечивая высокую эффективность и снижение тепловыделения.



Да, эти двигатели разработаны с высокой осевой жесткостью и грузоподъемностью для задач промышленности и автоматизации.



Да, JKongmotor предлагает индивидуальные варианты OEM ODM, включая индивидуальные характеристики, ход винта, ход и длину двигателя.



Пользовательские опции могут включать разъемы, энкодеры, тормоза, встроенные драйверы, длину винта и размеры вывода.



Да, длину хода можно указать в соответствии с диапазоном перемещения, необходимым для вашего применения.



Да, клиенты могут выбрать разный шаг ходового винта, чтобы сбалансировать скорость и усилие для конкретных требований к производительности.



Да, для улучшения контроля и точности можно добавить дополнительные устройства обратной связи, такие как энкодеры.



Да, линейные шаговые двигатели с шарико-винтовой парой доступны в различных размерах, включая NEMA 8, 11, 14, 17, 23 и 34, с возможностью индивидуальной настройки.



Да, по запросу могут быть включены встроенные драйверы для упрощения проводки и улучшения характеристик движения.



Да, во время настройки можно указать меры защиты окружающей среды, такие как герметизация или пыленепроницаемость.



Да, специальные конфигурации валов и разъемов могут быть настроены для обеспечения надлежащей интеграции с вашим оборудованием.



Сочетание дискретного ступенчатого управления и точной механики шарико-винтовой передачи обеспечивает постоянный возврат в заданные положения с минимальной ошибкой.



Да, JKongmotor может оптимизировать конструкцию двигателя для повышения производительности при сохранении точности.



Да, инженерная поддержка, разработка прототипа и консультации по проекту являются частью индивидуальной услуги OEM ODM.
