定格電力：750W/1000W
定格速度：3000rpm
定格電流：19a/12a/17a
定格トルク：2.4nm/3.2nm
エンコーダ：17ビットAbsolute Encoder

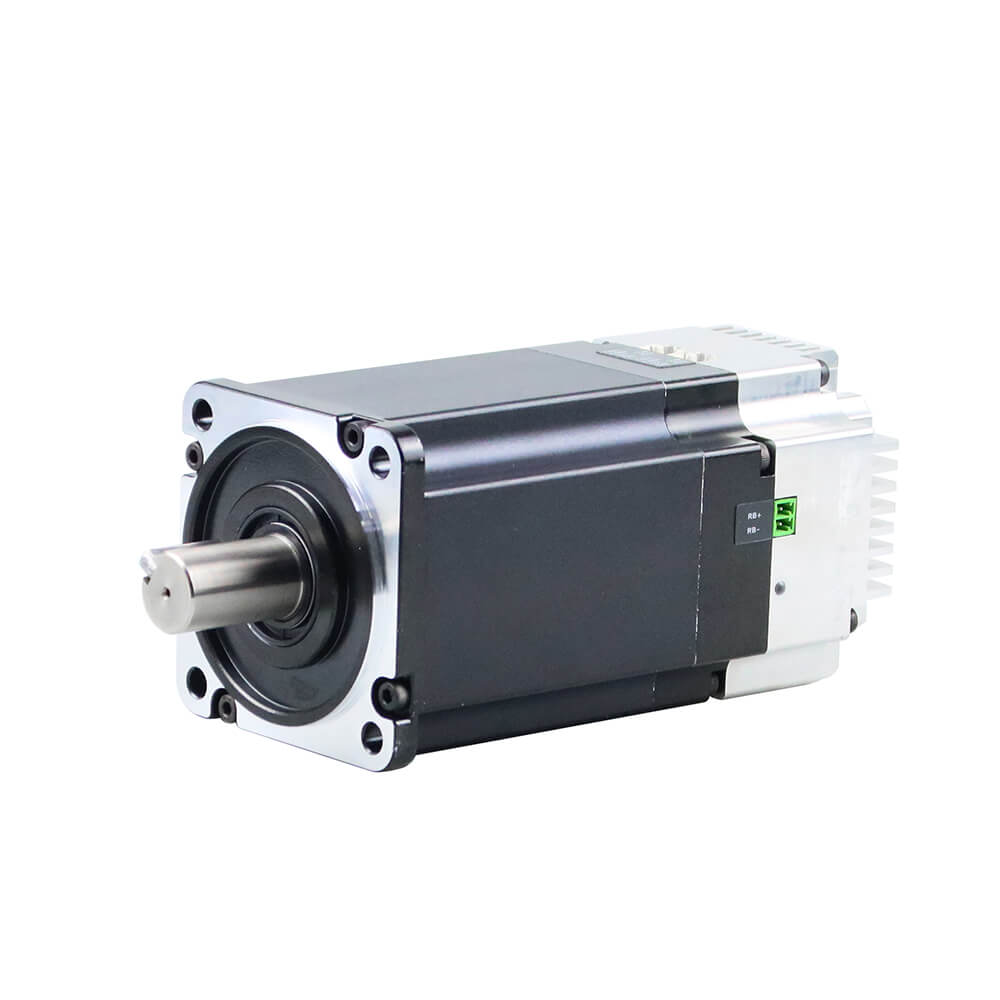

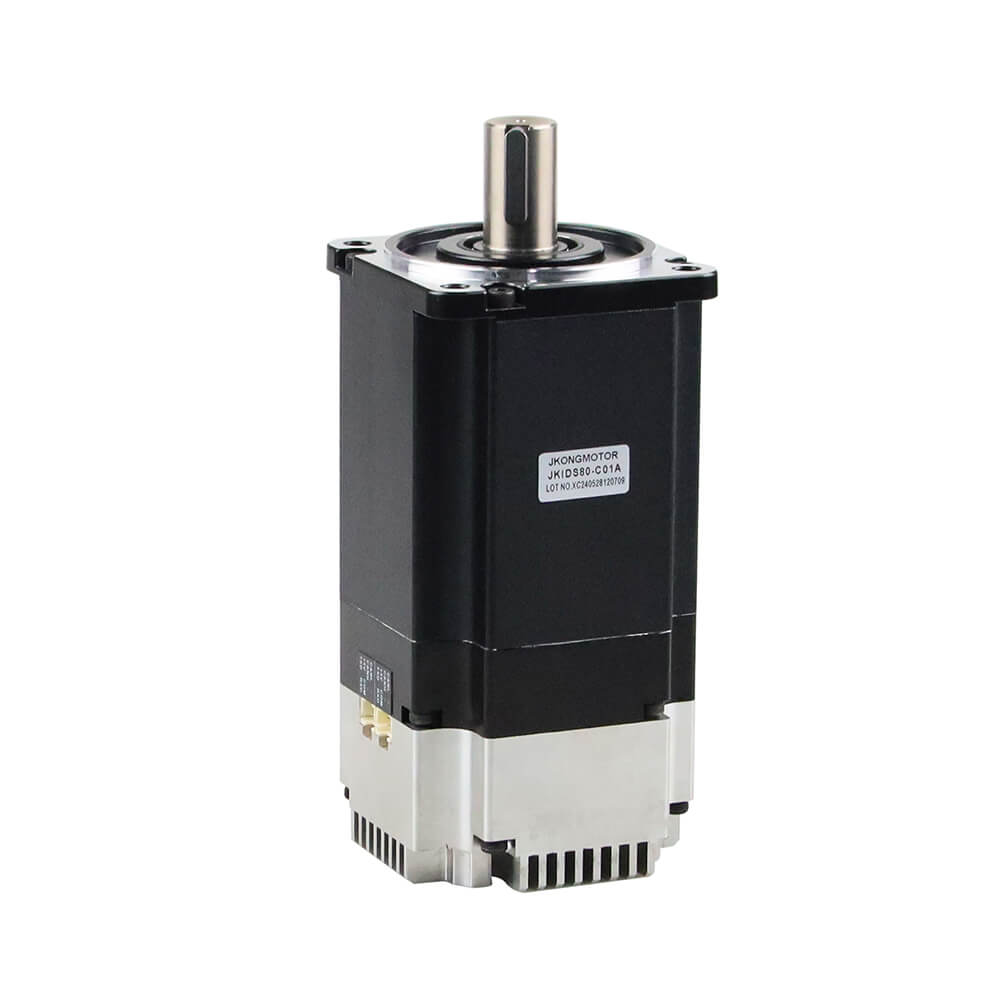

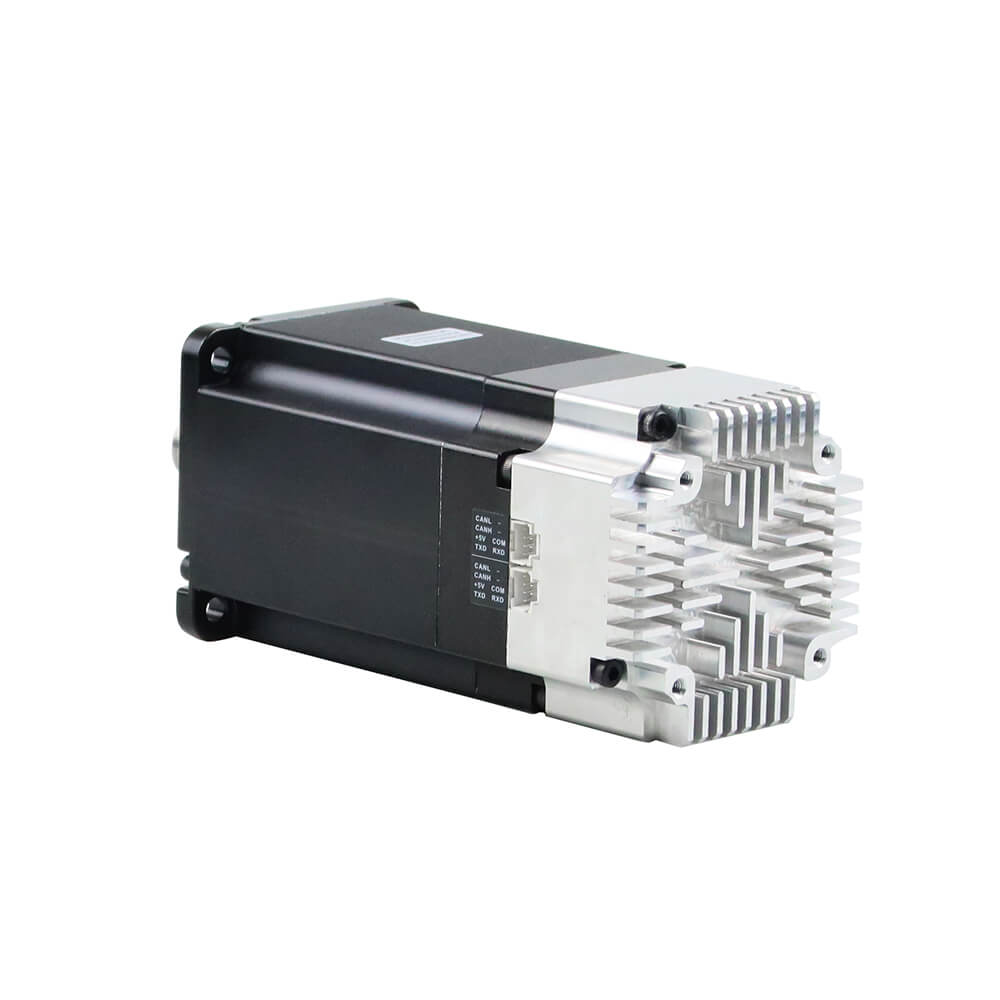

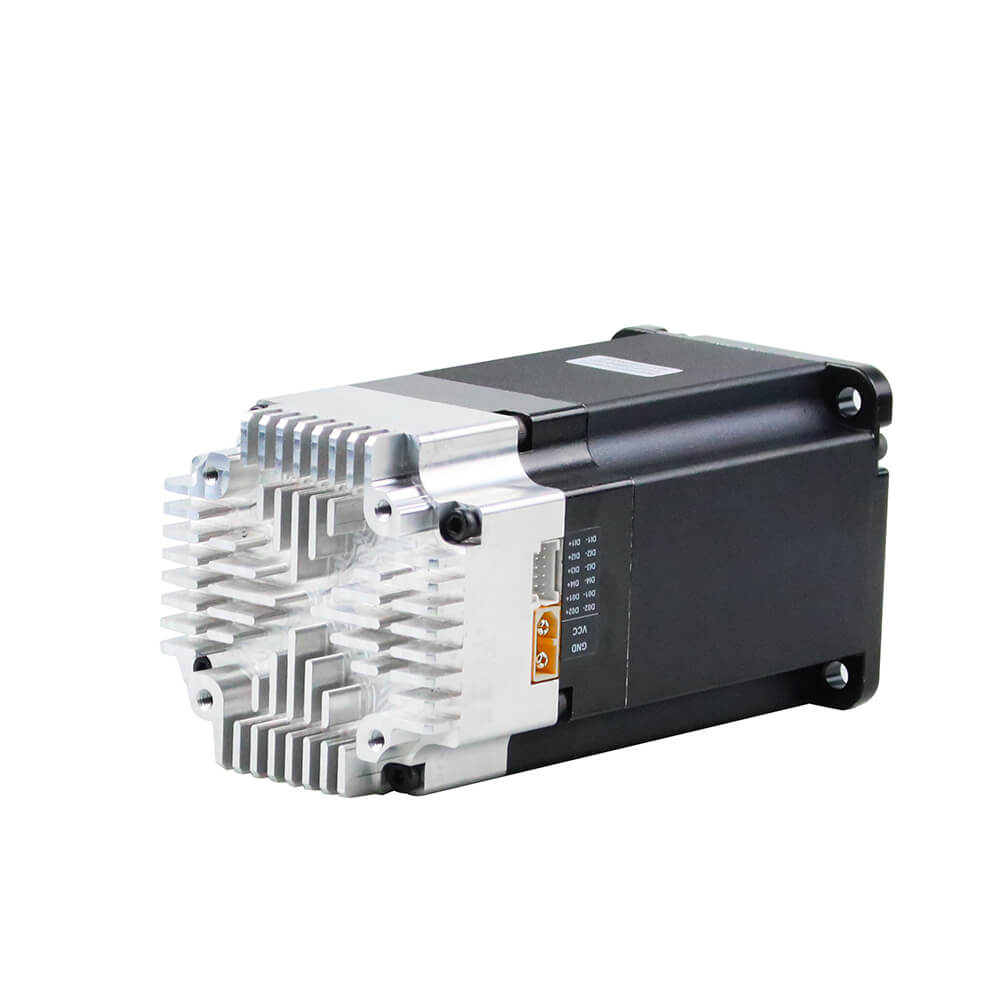

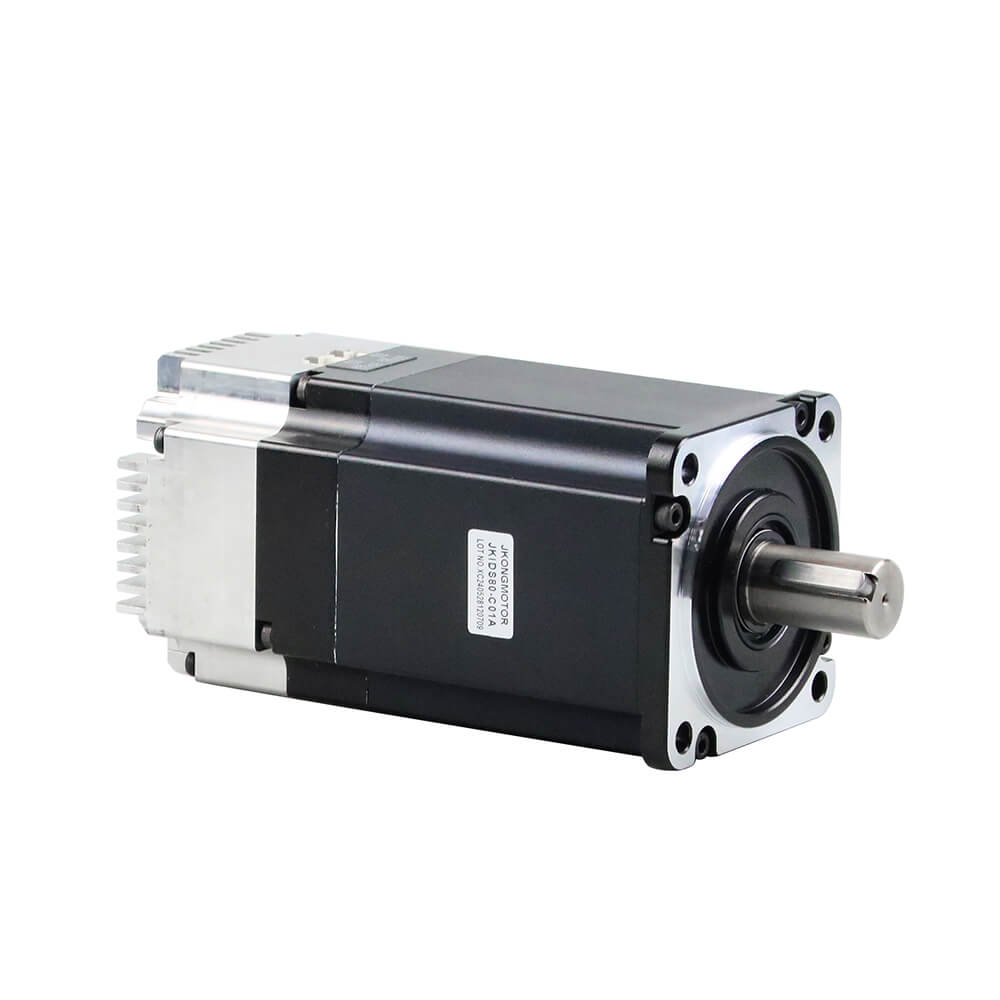

JKIDS80統合ブラシレスDCサーボモーター
jkongmotor
3000rpm
48V、72V
パルスタイプ、RS485 Modbus、Canopen Network
10個のPC
統合されたBLDCサーボモーターの電気仕様：
| モデル番号 | 定格電圧 | モーターの長さ | 現在 | 定格電力 | 定格速度 | 定格トルク | エンコーダー | 通信プロトコル | |
| VDC | （l）mm | a | w | RPM | nm | / |
/ | ||
| JKIDS80-P01A | 48/72 | 155 | 19 /12 | 750 | 3000 | 2.4 | 17ビット | パルス/RS485 | キャノペン |
| JKIDS80-P02A | 72 | 175 | 17 | 1000 | 3000 | 3.2 | 17ビット | パルス/RS485 | キャノペン |
| 環境 | パラメーター |
| 冷却方法 | 自然または強制冷却 |
| 応用 | ほこり、油、腐食性ガスを避けてください。他の熱発生装置から遠ざけてください。可燃性ガスと導電性ダストの存在を禁止します。 |
| 動作温度 | 0℃ +50℃ |
| 環境湿度 | ≤85％rh（凝縮なし） |
| 振動 | 5.9m/s²max |
| 保管温度 | -25℃ +70℃ |
| 色 | 名前 | 関数 |
| 緑 | PWR | パワーインジケーター |
| 赤 | アルム | アラームインジケーター |
| ポート | ピン | ポート名 | 説明 |
| CN1 | 1 | - | 未定義 |
| 2 | - | 未定義 | |
| 3 | - | 未定義 | |
| 4 | - | 未定義 | |
| 5 | com | 一般的なポート | |
| 6 | 5V | シリアル通信電源 | |
| 7 | RXD | シリアル通信レシーバー | |
| 8 | TXD | シリアル通信送信機 | |
| CN2 |
1 | - | 未定義 |
| 2 | - | 未定義 | |
| 3 | - | 未定義 | |
| 4 | - | 未定義 | |
| 5 | com |
一般的なポート | |
| 6 | 5V |
シリアル通信電源 | |
| 7 | RXD |
シリアル通信レシーバー | |
| 8 | TXD |
シリアル通信送信機 | |
| CN3 | 1 | alm+ | 正のアラーム信号 |
| 2 | アルム - | 負のアラーム信号 | |
| 3 | Ready+ | 正の信号 | |
| 4 | 準備ができて- | 否定的な 信号 | |
| 5 | din+ | 正の入力信号 | |
| 6 | din- | ネガティブ 入力信号 | |
| 7 | ena+ | 正の信号を有効にします | |
| 8 | ena- | 負の有効な信号 | |
| 9 | dir+ | 正の方向信号 | |
| 10 | 監督 - | 負の方向信号 | |
| 11 | Pul+ | 正のパルス信号 | |
| 12 | パル - | 負の パルス信号 | |
| CN4 | 1 | GND | 負の電源配線 |
| 2 | VCC | 正の 電源配線 | |
| CN5 | 1 | RB+ | 正のブレーキ抵抗配線 |
| 2 | rb- | 負の ブレーキ抵抗配線 |
1モーターのデフォルトの下位区分は1000、つまり、受信した1000パルスごとに1革命です。
2ITは、サポートホストコンピューターを使用してシリアル通信を介して設定でき、対応するレジスタは2035Hです。
