外付けT型リニアステッピングモーター

外付けT型リニアステッピングモーターとは何ですか?

リニアステッピングモーターは、電気パルスを直線運動に変換する電気モーターの一種です。回転運動を生成するロータリーモーターとは異なり、リニアステッピングモーターは直線経路に沿った直接直線運動を生成します。外部 T 型送りねじ機構は、モータが直線運動システムにおいて高精度と力伝達を達成できるようにする重要なコンポーネントです。
T 型親ねじとは、独特の雄ねじ形状を備えた親ねじを指し、通常、回転運動を直線運動に変換するために使用されます。ねじ山がねじ軸の外側に配置されているため、「外ねじ」と呼ばれ、耐荷重能力が向上し、バックラッシが減少します。ステッピングモーターとリードスクリューシステムを組み合わせることで、外部 T タイプリードスクリューリニアステッピングモーターは、高精度、信頼性、再現性を必要とするアプリケーションに最適です。

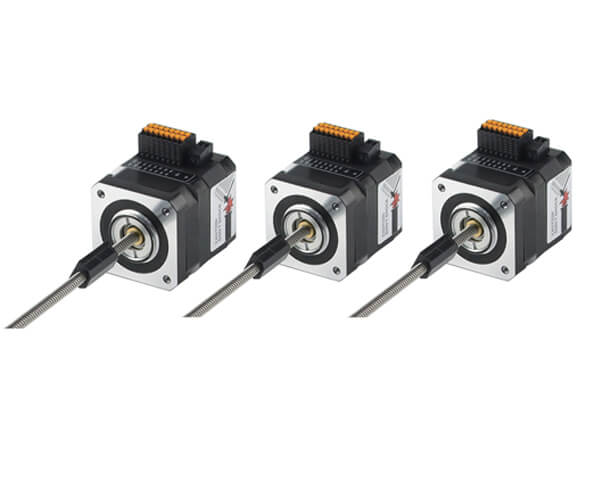

Jkongmotor 外部 T 型リニアステッピングモーター

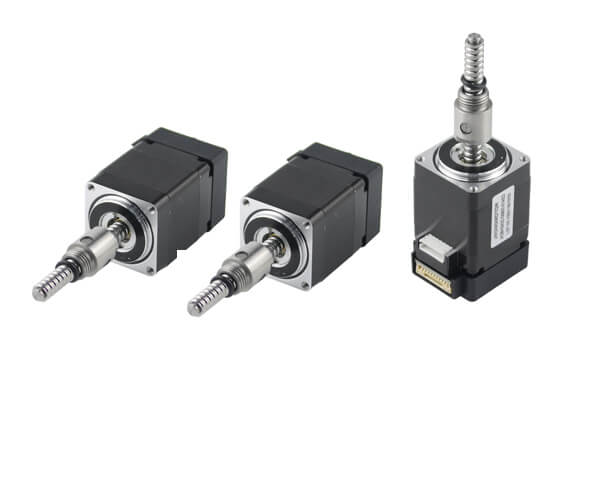

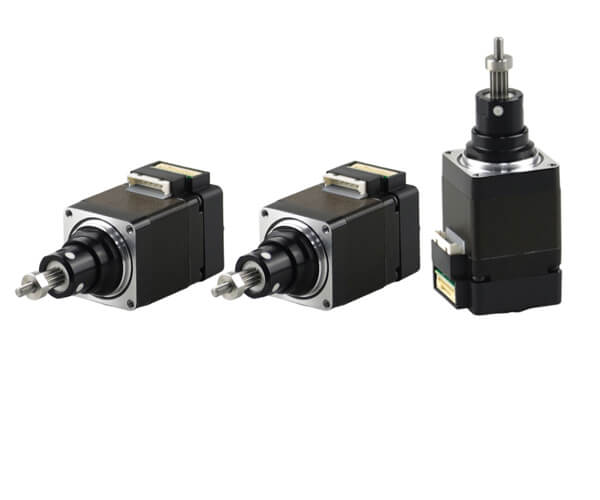

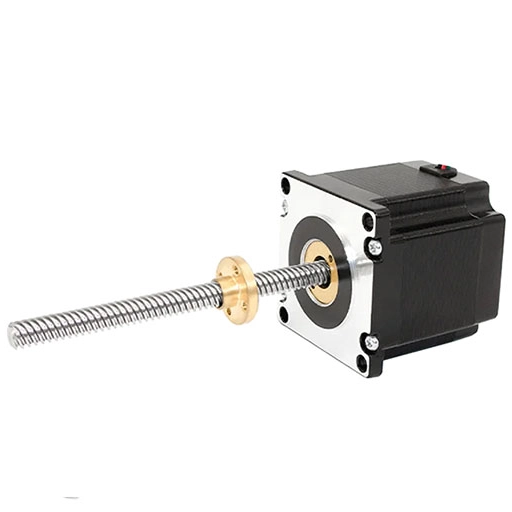

Jkongmotor は、外部 T 型親ねじ、外部ボールねじ、脱落型および非脱落型親ねじ、8 11 14 17 23 24 34 のリニアモーターサイズを含む 4 つの異なる親ねじロッドを提供します。

特徴：

変換機構を持たないダイレクト直線運動
高精度ステップ制御
コンパクトかつ薄型設計

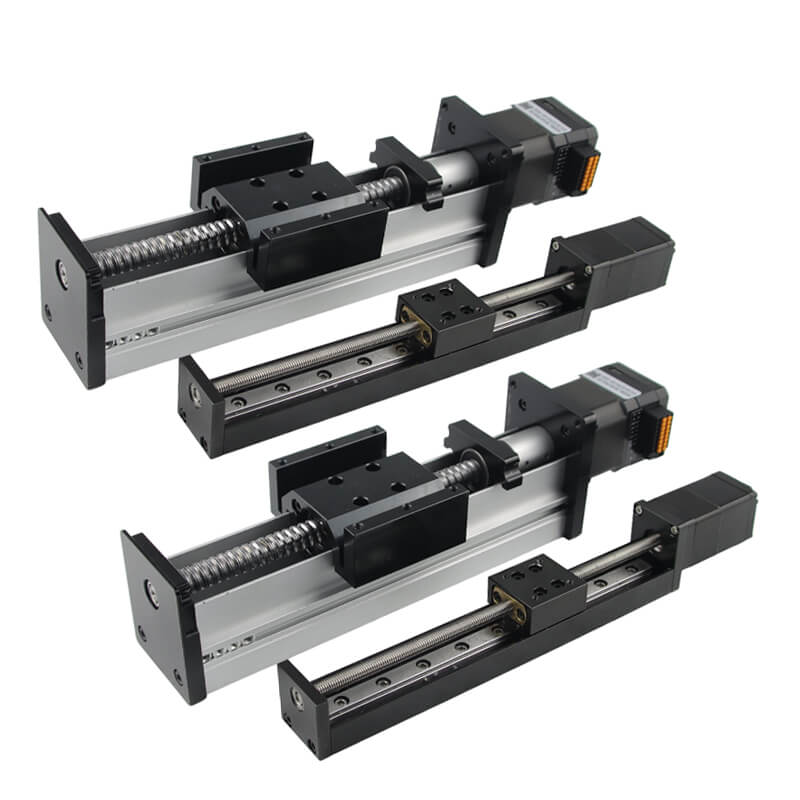

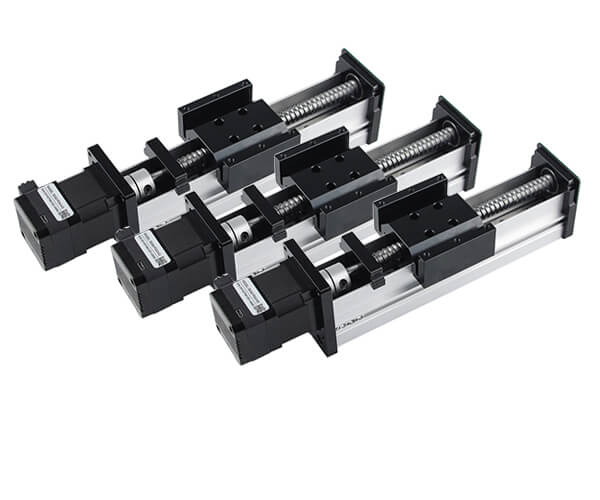

統合されたリニアガイドと安定性
高推力出力
カスタマイズ可能なストローク長
堅牢な構造設計
取り付けと統合が簡単
閉ループ制御の互換性
エネルギー効率の高い運用

NEMA 8 外部 T 型リニアステッピングモーター

NEMA8 (20mm) 外部 T 型リニアステッピングモーターは、小型、高性能、長期耐久性、低ノイズ、高効率の特性を備えています。ベースサイズは20mm、ボディ長は30mmと38mmをご用意しております。

オプション: コネクタ、統合ドライバー...

モデル

ステップ角度

段階

シャフトの種類

ワイヤー

体長

現在

抵抗

インダクタンス

保持トルク

リードNo.

ローター慣性

重さ

(°)

/

(長さ)mm

あ

Ω

mH

g.cm

いいえ。

g.cm²

Kg

JK20HST30-0604

1.8

2

T型ネジ

コネクタ

30

0.6

6.5

1.7

180

4

2

0.05

JK20HST38-0604

1.8

2

T型ネジ

コネクタ

38

0.6

9

3

220

4

3

0.08

NEMA 11 外部 T 型リニアステッピングモーター

NEMA11 (28mm) 外部 T 型リニアステッピングモーターは、小型、高性能、長期耐久性、低騒音、高効率の特性を備えています。ベースサイズは28mm、ボディ長は32mm、45mm、51mmからお選びいただけます。

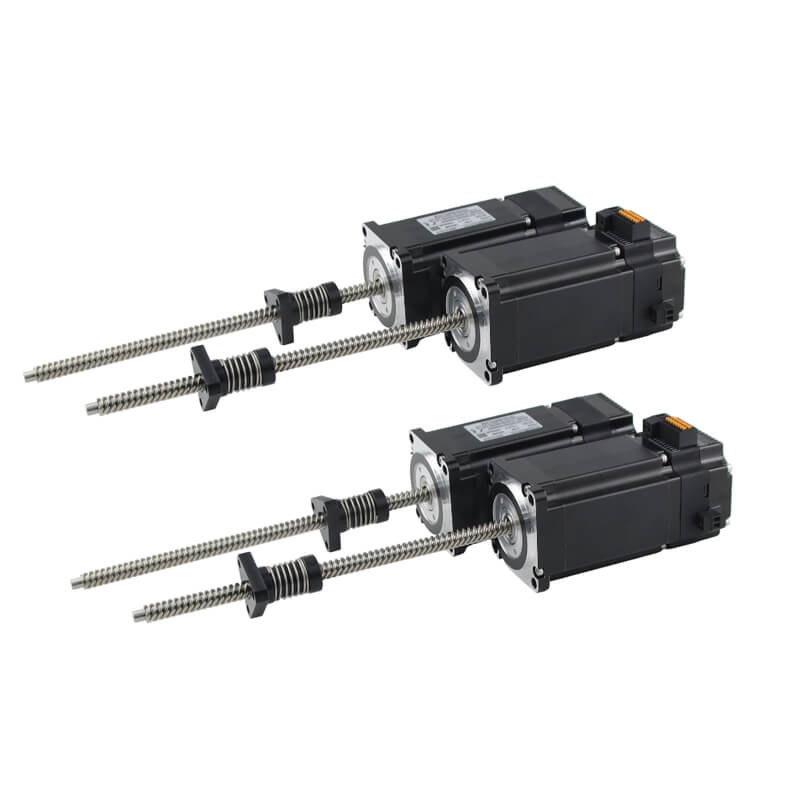

オプション: コネクタ、ギアボックス、エンコーダ、統合された内蔵ドライバ...

モデル	ステップ角度	段階	シャフトの種類	ワイヤー	体長	現在	抵抗	インダクタンス	保持トルク	リードNo.	ローター慣性	重さ
モデル	(°)	/	/	/	(L)mm	あ	Ω	mH	g.cm	いいえ。	g.cm²	Kg
JK28HST32-0674	1.8	2	T型ネジ	ダイレクトワイヤー	32	0.67	5.6	3.4	600	4	9	0.11
JK28HST45-0674	1.8	2	T型ネジ	ダイレクトワイヤー	45	0.67	6.8	4.9	950	4	12	0.14
JK28HST51-0674	1.8	2	T型ネジ	ダイレクトワイヤー	51	0.67	9.2	7.2	1200	4	18	0.2

NEMA 14 外部 T 型リニアステッピングモーター

NEMA14 (35mm) 外部 T 型リニアステッピングモーターは、小型、高性能、長期耐久性、低ノイズ、高効率の特性を備えています。ベースサイズは35mm、ボディ長は28mm、34mm、42mmからお選びいただけます。

オプション: コネクタ、ギアボックス、エンコーダ、統合された内蔵ドライバ...

モデル	ステップ角度	段階	シャフトの種類	ワイヤー	体長	現在	抵抗	インダクタンス	保持トルク	リードNo.	ローター慣性	重さ
モデル	(°)	/	/	/	(L)mm	あ	Ω	mH	g.cm	いいえ。	g.cm²	Kg
JK35HST28-0504	1.8	2	T型ネジ	ダイレクトワイヤー	28	0.5	20	14	1000	4	11	0.13
JK35HST34-1004	1.8	2	T型ネジ	ダイレクトワイヤー	34	1	2.7	4.3	1400	4	13	0.17
JK35HST42-1004	1.8	2	T型ネジ	ダイレクトワイヤー	42	1	3.8	3.5	2000	4	23	0.22

NEMA 17 外部 T 型リニアステッピングモーター

NEMA17 (42mm) 外部 T 型リニアステッピングモーターは、小型、高性能、長期耐久性、低ノイズ、高効率の特性を備えています。ベースサイズは42mm、ボディ長は34mm、40mm、48mm、60mmからお選びいただけます。

オプション: コネクタ、ギアボックス、エンコーダ、統合された内蔵ドライバ...

モデル	ステップ角度	段階	シャフトの種類	ワイヤー	体長	現在	抵抗	インダクタンス	保持トルク	リードNo.	ローター慣性	重さ
モデル	(°)	/	/	/	(L)mm	あ	Ω	mH	kg.cm	いいえ。	g.cm²	Kg
JK42HST34-1334	1.8	2	T型ネジ	ダイレクトワイヤー	34	1.33	2.1	2.5	2.6	4	34	0.22
JK42HST40-1704	1.8	2	T型ネジ	ダイレクトワイヤー	40	1.7	1.5	2.3	4.2	4	54	0.28
JK42HST48-1684	1.8	2	T型ネジ	ダイレクトワイヤー	48	1.68	1.65	2.8	5.5	4	68	0.35
JK42HST60-1704	1.8	2	T型ネジ	ダイレクトワイヤー	60	1.7	3	6.2	7.3	4	102	0.55

NEMA 23 外部 T 型リニアステッピングモーター

NEMA23 (57mm) 外部 T 型リニアステッピングモーターは、小型、高性能、長期耐久性、低ノイズ、高効率の特性を備えています。ベースサイズは57mm、ボディ長は41mm、51mm、56mm、76mm、82mm、100mm、112mmをご用意しております。

オプション: コネクタ、ギアボックス、エンコーダ、統合された内蔵ドライバ...

モデル	ステップ角度	段階	シャフトの種類	ワイヤー	体長	現在	抵抗	インダクタンス	保持トルク	リードNo.	ローター慣性	重さ
モデル	(°)	/	/	/	(L)mm	あ	Ω	mH	Nm	いいえ。	g.cm²	Kg
JK57HST41-2804	1.8	2	T型ネジ	ダイレクトワイヤー	41	2.8	0.7	1.4	0.55	4	150	0.47
JK57HST51-2804	1.8	2	T型ネジ	ダイレクトワイヤー	51	2.8	0.83	2.2	1.0	4	230	0.59
JK57HST56-2804	1.8	2	T型ネジ	ダイレクトワイヤー	56	2.8	0.9	3	1.2	4	280	0.68
JK57HST76-2804	1.8	2	T型ネジ	ダイレクトワイヤー	76	2.8	1.1	3.6	1.89	4	440	1.1
JK57HST82-3004	1.8	2	T型ネジ	ダイレクトワイヤー	82	3.0	1.2	4.0	2.1	4	600	1.2
JK57HST100-3004	1.8	2	T型ネジ	ダイレクトワイヤー	100	3.0	0.75	3.0	2.8	4	700	1.3
JK57HST112-3004	1.8	2	T型ネジ	ダイレクトワイヤー	112	3.0	1.6	7.5	3.0	4	800	1.4

外部 T 型送りねじリニアステッピングモーターのコンポーネント

ステップモーター: 正確な直線運動を実現するための正確なステップごとの動きを提供する主要コンポーネントです。

T 型送りねじ: 雄ねじを備えた特殊なねじで、高耐荷重と最小限のバックラッシを実現するように設計されています。

ナット: リードスクリューに沿って移動し、モーターの回転運動を直線運動に変換する部品。

ハウジング: モーターと親ネジを固定し、適切な位置合わせを保証する構造フレーム。

ベアリング: 摩擦を軽減し、リードスクリューに沿ったスムーズな動きを促進する要素。

外部 T 型送りねじリニアステッピングモーターはどのように動作しますか?

外部の T 型親ネジはステッピングモーターと連動して動作し、直線運動を実現します。モーターは、通常、ステップごとに 0.9 ～ 1.8 度の間で正確な増分で回転します。これらの細かく制御された動きにより、並外れた精度が実現します。

モーターが回転すると、親ネジのネジ山がナットと係合し、ネジの長さに沿ってナットを駆動します。外ねじにより強度と変形に対する耐性が向上し、このシステムは高負荷用途に適しています。慎重な設計によりバックラッシュが最小限に抑えられ、ナットが送りねじに沿ってスムーズかつ一貫して移動することが保証され、精度と効率の両方が実現されます。

外部 T 型送りねじリニアステッピングモーターを使用する利点

精度と精度

外部 T タイプリードスクリューリニアステッピングモーターの高精度により、非常に正確な位置決めが可能となり、CNC マシン、3D プリンター、ロボット工学など、正確な動作が必要なアプリケーションに最適です。

バックラッシの低減

外部 T 型送りねじの設計により、方向を変えるときにわずかな動きが発生する一般的な問題であるバックラッシュが最小限に抑えられます。おねじとナットが確実に係合することで遊びが減少し、システム全体の効率が向上します。

高耐荷重

T 型親ネジの設計により、従来の親ネジに比べて大幅に重い荷重に耐えることができます。この機能により、産業用機械や自動化システムなど、重機を確実に移動させるアプリケーションに適しています。

スムーズな動き

ステッピングモーターとリードスクリューの組み合わせにより、医療機器や精密製造ツールなど、高品質の動作が要求されるアプリケーションにとって重要な、スムーズで連続的な動作が保証されます。

費用対効果が高く、メンテナンスの手間がかからない

他のリニアアクチュエータと比較して、外部 T タイプリードスクリューリニアステッピングモーターは、コスト効率の高いソリューションです。シンプルなデザインなのでメンテナンスの頻度が少なく、長期間使用できる耐久性の高いオプションです。

外部 T 型親ねじリニアステッピングモーターは、精度、強度、信頼性を強力なシステムに統合します。このテクノロジーは、CNC マシンや 3D プリンターからロボット工学や医療機器に至るまで幅広い用途に使用されており、スムーズで正確、かつ一貫した動きを実現することで従来のリニアアクチュエーターを上回っており、高品質の動きシステムを必要とする業界では不可欠なものとなっています。

外付け T 型リードスクリューリニアステッピングモーターのアプリケーション

外部 T 型親ねじリニアステッピングモーターは、幅広い業界や用途で使用されています。正確で信頼性の高い直線運動を提供するその機能により、さまざまな分野で好まれる選択肢となっています。注目すべきアプリケーションをいくつか紹介します。

1. CNCマシン

コンピューター数値制御 (CNC) の世界では、精度が最も重要です。外部 T 型リードスクリューリニアステッピングモーターにより、CNC マシンは高精度の動作を実現し、材料を非常に正確に彫刻および成形することができます。このような高精度の環境では、バックラッシュの低減とスムーズな動作が特に重要です。

2. 3D プリント

3D プリンターは、オブジェクトをレイヤーごとに構築するために正確な直線運動に大きく依存しています。外部 T 型親ねじリニアステッピングモーターは、3D プリンターで広く使用されており、プリントヘッドが正確な位置で移動することを保証し、各印刷層の精度と全体的なオブジェクトの品質を保証します。

3. ロボット工学

ロボット工学では、正確に制御された動きが適切に機能するために不可欠です。ロボットアーム、サーボシステム、自動組立ラインのいずれの場合でも、これらのステッピングモーターはスムーズで正確な位置決めを可能にし、これは長期間にわたって一貫したパフォーマンスを必要とするロボットアプリケーションにとって重要です。

4. 自動リニアアクチュエーター

回転運動を直線運動に変換するリニアアクチュエーターは、効率と耐久性を得るために親ネジシステムに依存することがよくあります。外部 T 型親ねじは、ドアの開閉、プラットフォームの調整、自動機械の機械部品の位置決めなどの作業を実行するのに必要な強度と精度を提供します。

5. 医療機器

医療用途では、安全性と正確性のために精度が非常に重要です。外部 T 型送りねじリニアステッピングモーターは、最適なパフォーマンスを得るために高度に制御された正確な直線運動が必要とされる、手術ロボットや診断機器などの医療機器で使用されます。

リニアステッピングモーターと工場でのカスタマイズに関するよくある質問

1. リニアステッピングモーターとは何ですか?

リニアステッピングモーターは電気パルスから直線運動を直接生成するため、機械的な変換機構が不要になります。

2. リードスクリュー付きステッピングモーターとは何を意味しますか?

親ネジ付きステッピングモーターは、親ネジをモーターシステムに統合し、回転を正確で制御された直線運動に変換します。

3. リードスクリュー付きリニアステッピングモーターの利点は何ですか?

高精度、再現性のある動作、強力な推力出力、コンパクトな設計、機械的複雑さの軽減を実現します。

4. 外部 T タイプリニアステッピングモーターを選択する理由は何ですか?

外部 T 型送りねじにより耐荷重性が向上し、バックラッシが低減され、スムーズで信頼性の高い直線運動が実現します。

5. 外部 T タイプリニアステッピングモーターの親ネジはどのように性能を向上させますか?

おねじにより強度と精度が向上し、ナットが最小限のバックラッシュでねじに沿って一貫して動くことが可能になります。

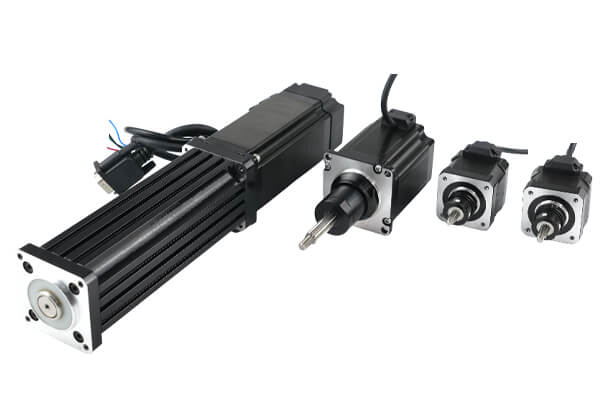

6. JKongmotor は OEM ODM カスタマイズされたリニアステッピングモーターを提供できますか?

はい、JKongmotor は、カスタマイズされた送りねじ仕様とモーターパラメータを含む、OEM ODM カスタマイズされたリニアステッピングモーターソリューションを提供します。

7. 外部 T タイプリニアステッピングモーターにはどのようなサイズが利用可能ですか?

モデルは、さまざまなアプリケーションのニーズに合わせて、NEMA8、NEMA11、NEMA14、NEMA17、NEMA23 などの一般的なサイズで入手できます。

8. リニアステッピングモーターのストローク長をカスタマイズできますか?

はい、特定の動作要件に合わせてカスタマイズ可能なストローク長をご利用いただけます。

9. リードスクリュー付きリニアステッピングモーターはどのような用途にメリットをもたらしますか?

これらのモーターは、CNC 機械、ロボット工学、医療機器、半導体製造、および精密位置決めシステムに最適です。

10. JKongmotor は、送りねじナットが組み込まれたリニアステッピングモーターを提供していますか?

はい、モーションシステムの高性能と耐久性を確保するために、リードスクリューとナットが付属しています。

11. リニアステッピングモーターの親ネジのタイプをカスタマイズできますか?

はい、お客様は外部 T タイプおよびボールねじオプションを含む、特定の親ねじタイプをリクエストできます。

12. これらのモーターのコネクタにはどのようなカスタマイズオプションがありますか?

コネクタ、ケーブル、ワイヤリングハーネスは、システムインターフェイスや設置要件に合わせてカスタマイズできます。

13. JKongmotor はリニアステッピングモーター用のオプションのアクセサリを提供していますか?

はい、エンコーダ、ブレーキ、ギアボックス、統合ドライバなどのアクセサリは、OEM ODM カスタマイズパッケージの一部として含めることができます。

14. リニアステッピングモーターの保持トルクはカスタマイズできますか?

OEM ODM カスタマイズサービスでは、アプリケーションの負荷とパフォーマンスのニーズに基づいてトルクパラメーターを調整できます。

15. リードスクリューを備えたリニアステッピングモーターの統合閉ループ制御のオプションはありますか?

はい、閉ループとフィードバックのオプションを追加して、精度と動作の信頼性を向上させることができます。

16. JKongmotor は、高精度タスク用にカスタマイズされたリニアモーターを提供していますか?

はい、OEM ODM カスタマイズされたリニアステッパーは、ミクロンレベルの精度と再現可能な動作を実現するように設計できます。

17. リニアステッピングモーターの環境適応を指定できますか?

はい、ほこり、湿気、または特定の動作環境に対する変更はカスタマイズサービスの一部です。

18. モーターシャフトの種類や機能をカスタマイズすることは可能ですか?

はい、シャフトの長さ、形状、端部の特徴は、機械的統合の要求に合わせてカスタマイズできます。

19. リニアステッピングモーターを使用すると、アプリケーションの機械的摩耗がどのように軽減されるのでしょうか?

ベルト、プーリー、追加の機械コンバーターを排除することで、摩耗とメンテナンスが大幅に軽減されます。

20. OEM ODM カスタマイズされたリニアステッピングモーターの注文後にはどのようなサポートサービスが提供されますか?

JKongmotor は、エンジニアリングサポート、設計コンサルティング、プロトタイプサービス、生産と統合を通じた技術指導を提供します。
