60CST-M01930 ACサーボモーター
jkongmotor

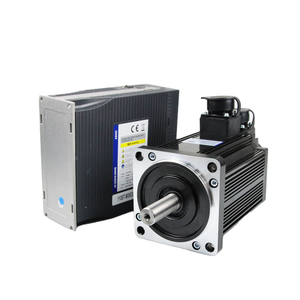

JKONGMOTOR 60CST S1シリーズIP65防水ACサーボモーターキット（60CST-M01930）220Vおよび600W。 3000rpm、3.5a、保持トルクは1.91nmのブレーキです。このACサーボモーターでは2500PPRエンコーダーとともにオプションです。より異なるACまたはDCサーボモーターの要件（モーター、ギアボックス、ブレーキ、エンコーダなど）については、お問い合わせください!!!
| モーターモデル | ユニット | 60CST-M01930 | |||||||||||||||
| 定格電力 | w | 600 | |||||||||||||||
| 定格電圧 | v | 220 | |||||||||||||||
| 定格電流 | a | 3.5 | |||||||||||||||
| 定格速度 | RPM | 3000 | |||||||||||||||
| トルクを保持します | nm | 1.91 | |||||||||||||||
| ピークトルク | nm | 5.73 | |||||||||||||||
| 電圧定数 | v/1000R/min | 34 | |||||||||||||||
| トルク係数 | nm/a | 0.55 | |||||||||||||||
| ローター慣性 | KG.M2 | 0.39x10-4 | |||||||||||||||
| ラインライン抵抗 | ω |
1.93 | |||||||||||||||
| ラインラインインダクタンス | MH | 10.7 | |||||||||||||||
| 機械的時間制限 | MS | 5.5 | |||||||||||||||
| 重さ | Kg | 2.07 | |||||||||||||||
| エンコーダーライン番号 | PPR | 2500 | |||||||||||||||
| 断熱クラス | クラス | クラスf | |||||||||||||||
| 安全クラス | IP | IP65 | |||||||||||||||
| 環境条件温度 ℃ | 温度-20℃〜 +40 d湿度90％rh dewing no dewing | ||||||||||||||||
モーターワインディングプルー |
曲がりくねったリードワイヤー | u | v | w | PE | ||||||||||||
| シリアル番号をプラグインします | 1 | 2 | 3 | 4 | |||||||||||||
| 光電エンコーダーソケット（15ピン） | 信号リードワイヤ | 5V | 0V | B+ | z- | u+ | z+ | u- | A+ | V+ | W | V- | a- | b- | w- | PE | |
| シリアル番号をプラグインします | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| 絶対エンコーダーソケット（7ピン） | 信号リードワイヤ | e- | E+ | sd- | 0V | SD+ | +5V | PE | |||||||||
| シリアル番号をプラグインします | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1.モーターシャフトの端に組み合わせた設置/分解コンポーネントは、モーターシャフトエンコーダーの反対側がひどくノックアウトされるのを防ぐために、シャフトを激しく叩かないでください。
2。振動や負傷を防ぐために、シャフトを最大限に活用しようと努力しています。

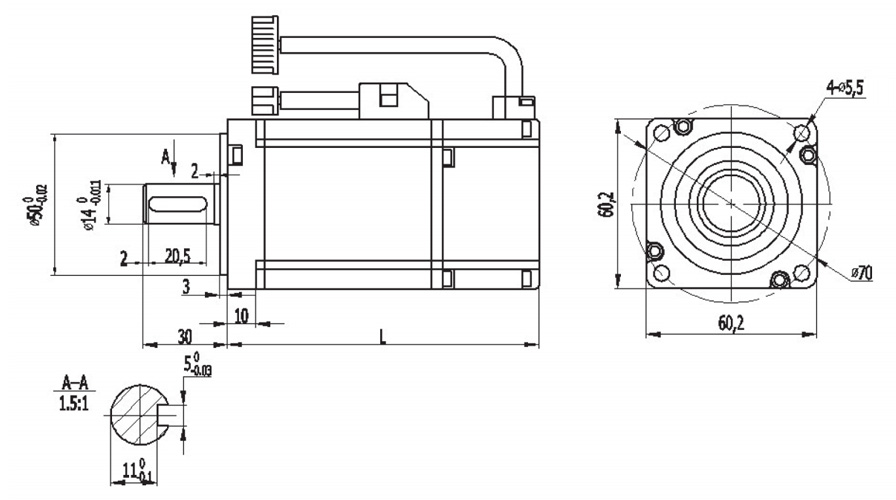

| モーターモデル |
60CST-M01930 |
| lブレーキなし |
169 |
| l永久マグネットブレーキ付き | 217 |
