60CST-M01930 AC-Servomotor
JKONGMOTOR

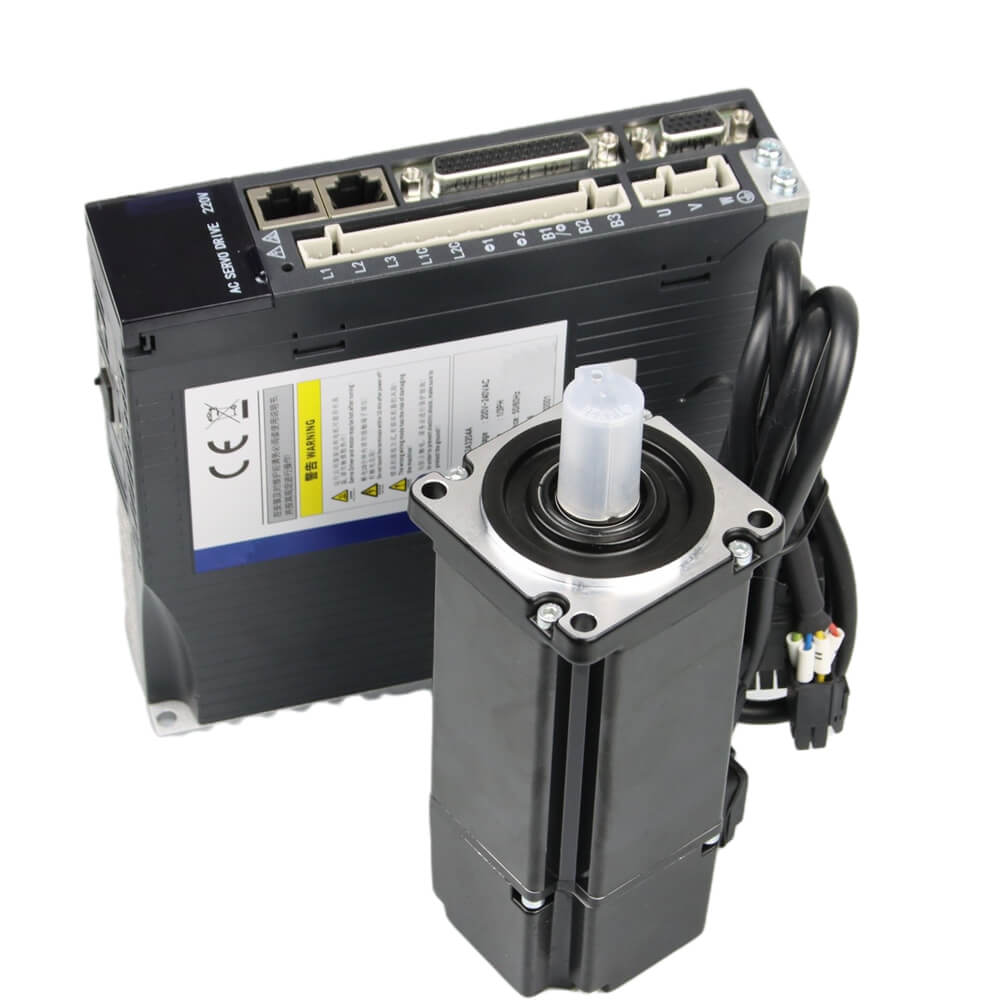

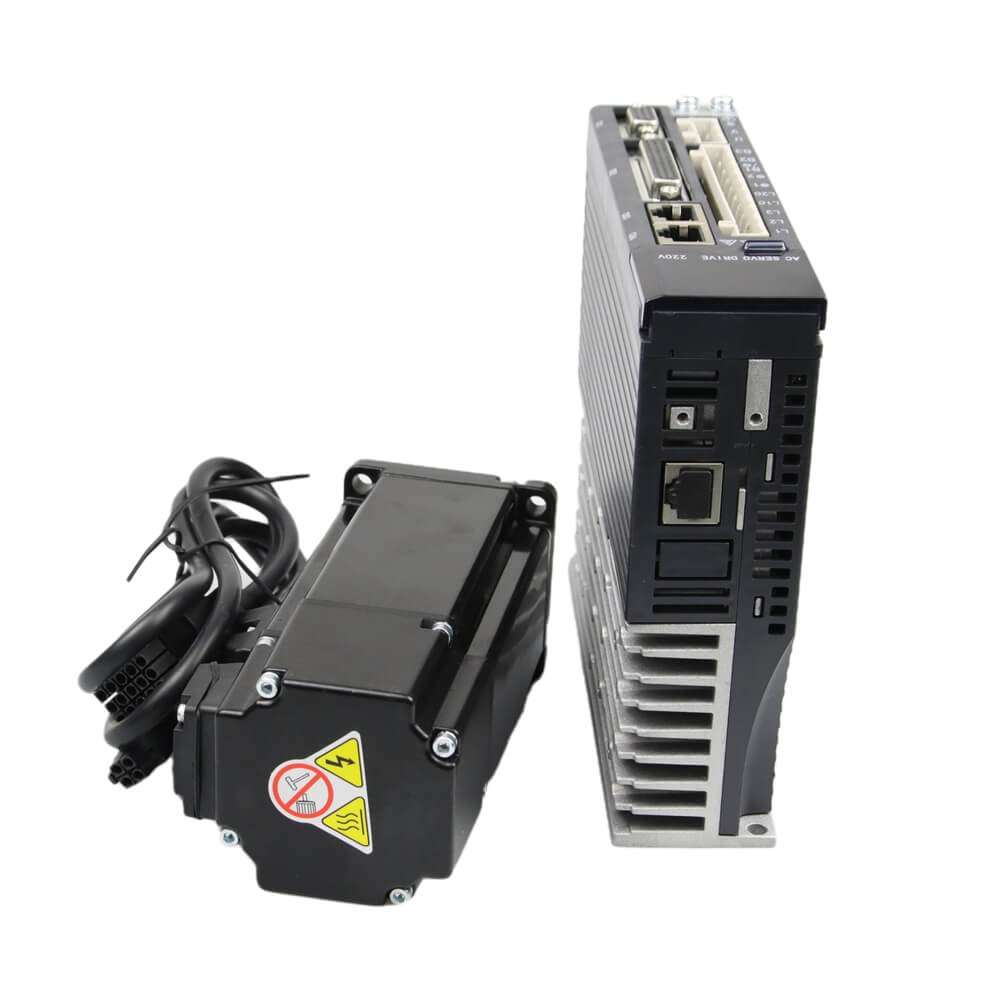

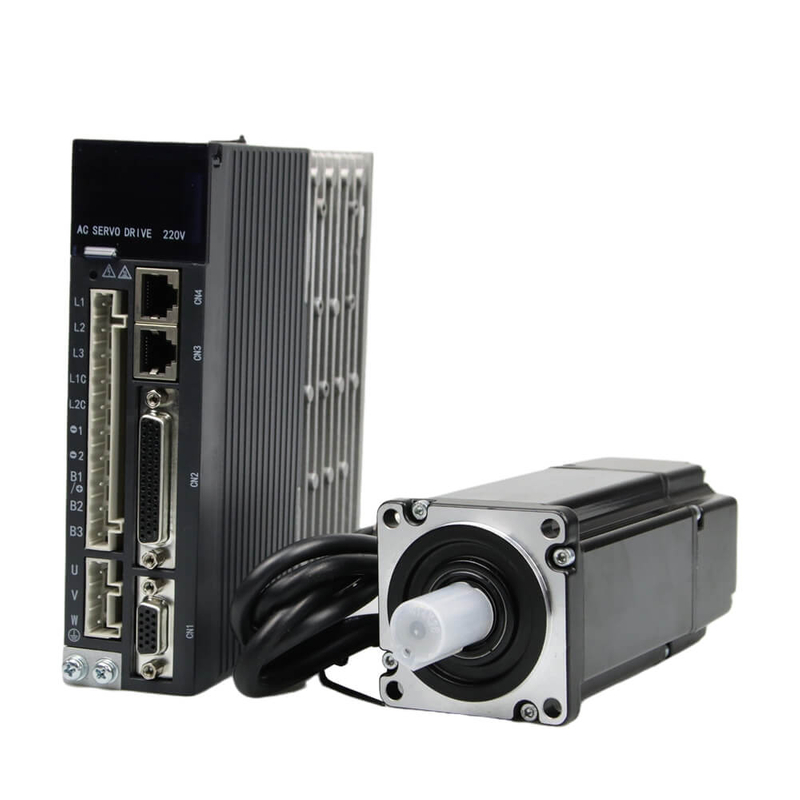

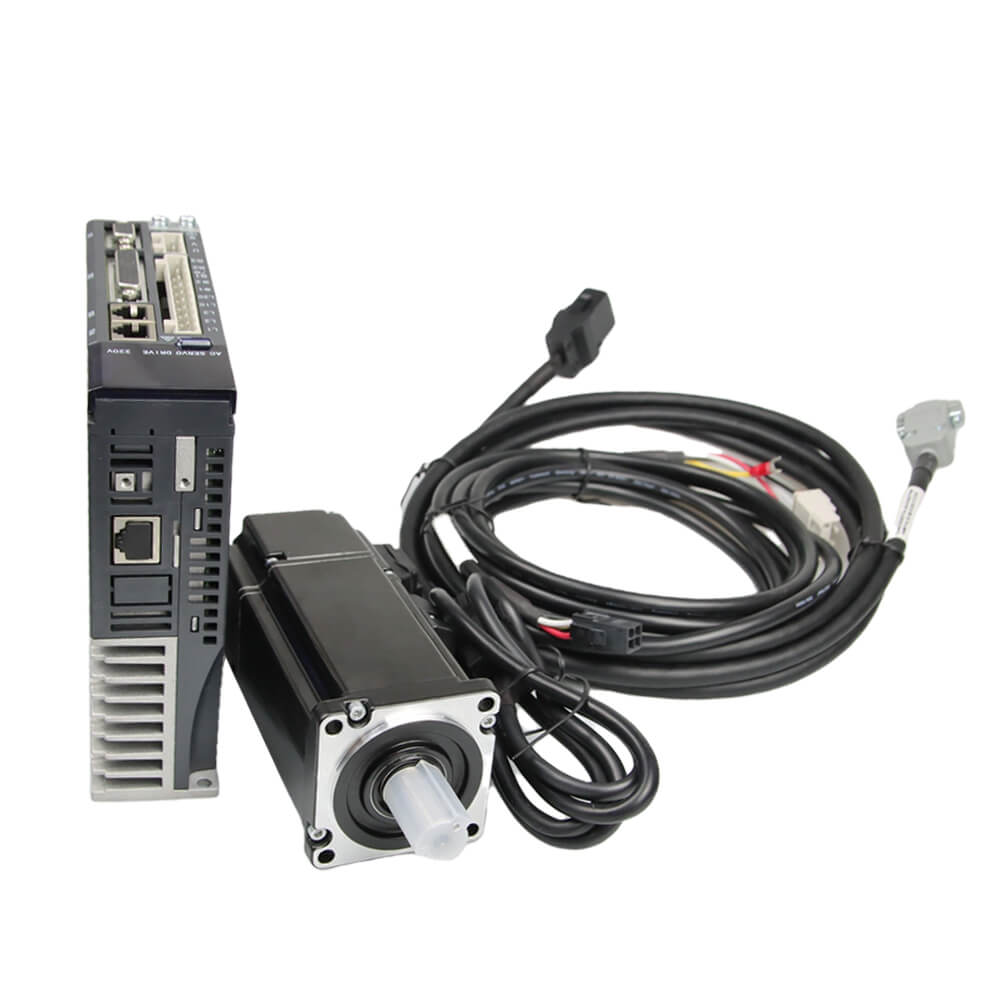

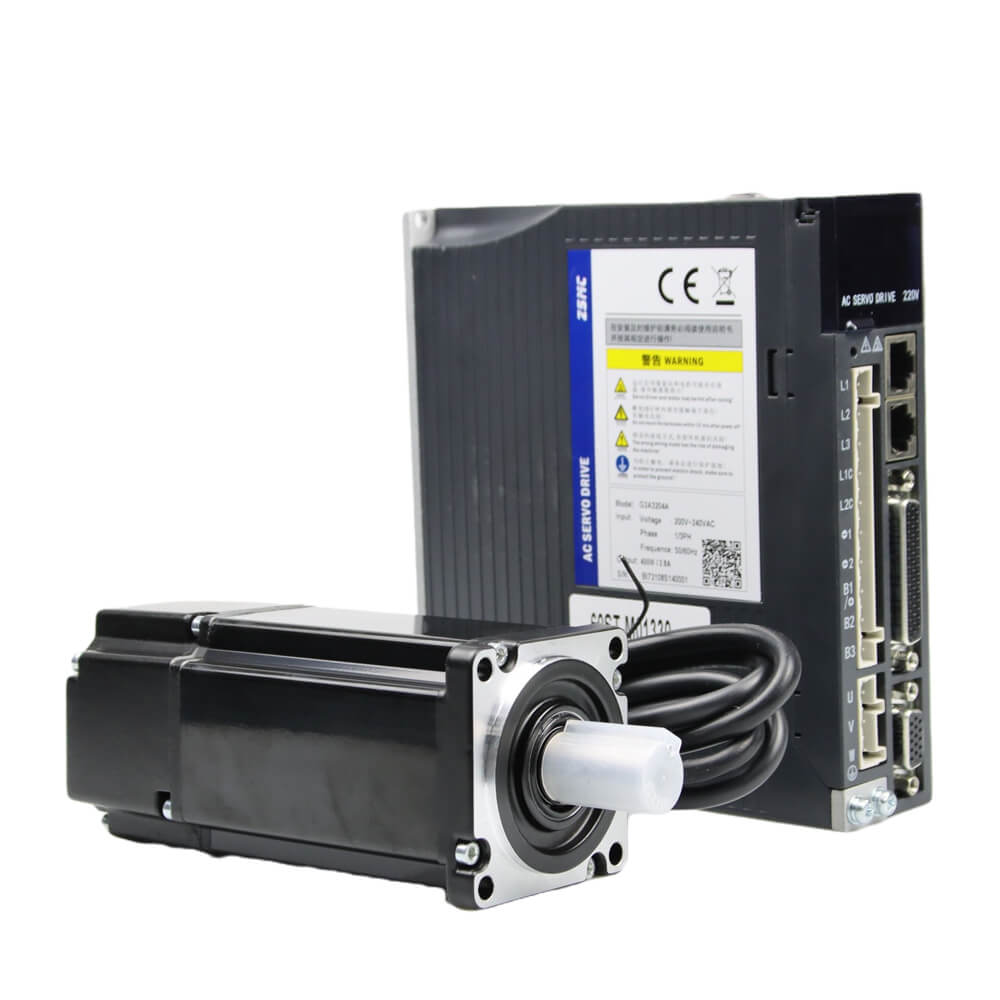

JKONGMOTOR 60CST S1-Serie IP65 wasserdichtes Wechselstrom-Servo-Motor-Kit (60CST-M01930) mit 220 V und 600W. Es hat 3000 U / min, 3,5a und das Halten des Drehmoments von 1,91 Nm sind für diesen Wechselstrom -Servomotor optional und zusammen mit 2500 -ppr -Encoder. Weitere verschiedene Anforderungen an die Wechselstrom- oder DC -Servomotoren (wie Motoren, Getriebe, Bremse oder Encoder), kontaktieren Sie uns bitte !!!
| Motormodell | Einheit | 60CST-M01930 | |||||||||||||||
| Nennleistung | W | 600 | |||||||||||||||
| Nennspannung | V | 220 | |||||||||||||||
| Bewertungsstrom | A | 3.5 | |||||||||||||||
| Bewertungsgeschwindigkeit | Drehzahl | 3000 | |||||||||||||||
| Drehmoment halten | Nm | 1.91 | |||||||||||||||
| Spitzenmoment | Nm | 5.73 | |||||||||||||||
| Spannungskonstante | V/1000r/min | 34 | |||||||||||||||
| Drehmomentkoeffizient | Nm/a | 0.55 | |||||||||||||||
| Trägheit der Rotor | Kg.m2 | 0,39 x 10-4 | |||||||||||||||
| Zeilenwiderstand | Ω |
1.93 | |||||||||||||||
| Zeileninduktivität | mh | 10.7 | |||||||||||||||
| Mechanische Zeitkonstante | MS | 5.5 | |||||||||||||||
| Gewicht | Kg | 2.07 | |||||||||||||||
| Encoder -Zeilennummer | Ppr | 2500 | |||||||||||||||
| Isolationsklasse | Klasse | Klasse f | |||||||||||||||
| Sicherheitsklasse | IP | IP65 | |||||||||||||||
| Umgebungsbedingungen Temperatur ℃ | Temperatur -20 ℃ ~ +40 ℃ Luftfeuchtigkeit unter 90%relativer No -Fau | ||||||||||||||||
Motorwicklungsstand |
Wickeldraht | U | V | W | Pe | ||||||||||||
| Seriennummer anschließen | 1 | 2 | 3 | 4 | |||||||||||||
| Photoelektrische Encoder -Sockel (15 PIN) | Signal -Bleidraht | 5v | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | Pe | |
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolute Encoder -Sockel (7 Pin) | Signal -Bleidraht | E- | E+ | SD- | 0V | SD+ | +5V | Pe | |||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Installations-/Demontagekomponenten, gekoppelt mit dem Motorwellenende und nicht hart, um zu verhindern, dass die andere Seite des Motorwellencodierers schlecht ausgeschlagen wurde.
2. Streben Sie das Beste aus seinem Schaft, um Vibrationen und Tragschäden zu verhindern.
| Motormodell |
60CST-M01930 |
| L ohne Bremse |
169 |
| L mit permanenter Magnetbremse | 217 |
