Vistas: 0 Autor: Jkongmotor Hora de publicación: 2025-11-05 Origen: Sitio

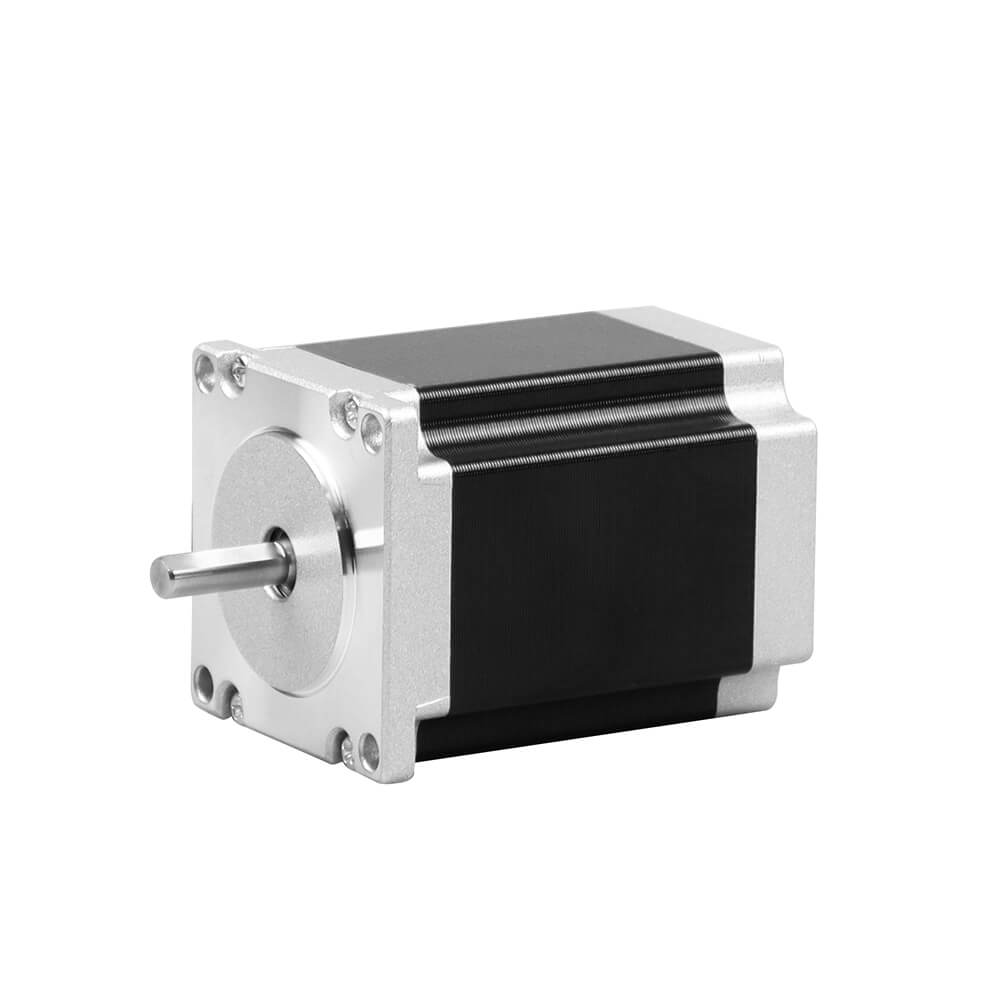

Un motor paso a paso NEMA 23 es un dispositivo electromecánico de precisión que convierte pulsos eléctricos en movimientos mecánicos discretos . Pertenece a la familia NEMA (Asociación Nacional de Fabricantes Eléctricos) de tamaños de bastidor de motor estandarizados, y el número '23' se refiere a una placa frontal cuadrada de 2,3 pulgadas (57,15 mm) .
Debido a su excelente equilibrio entre torque, precisión y tamaño , el motor paso a paso NEMA 23 se ha convertido en una de las opciones más populares en máquinas CNC, impresoras 3D, robótica y sistemas de automatización industrial..
La designación 'NEMA 23' no define las características eléctricas ni el par , sino que especifica las dimensiones del bastidor del motor y el patrón de orificios de montaje . Esto permite a los ingenieros intercambiar motores de diferentes fabricantes sin alterar la configuración mecánica.
Tamaño del marco: 2,3 × 2,3 pulgadas (57,15 × 57,15 mm)
Diámetro del círculo de pernos: 47,14 mm
Diámetro del eje: normalmente 6,35 mm (¼ de pulgada)
Longitud: varía de 50 mm a 120 mm dependiendo del par nominal
El marco compacto permite un amplio rango de torque, desde 0,4 Nm hasta 3 Nm (56 oz-in a 425 oz-in) , lo que lo hace ideal para aplicaciones tanto livianas como pesadas.
Un motor paso a paso NEMA 23 funciona según el principio de inducción electromagnética y control de movimiento incremental . Divide una rotación completa (360°) en un número fijo de pasos , comúnmente 200 pasos por revolución (1,8° por paso)..
Cuando se aplica corriente a los devanados del motor en secuencia, campos magnéticos que hacen que el rotor se alinee con los polos del estator energizados. se generan Al cambiar la corriente entre bobinas en un patrón preciso, el rotor se mueve de forma incremental (paso a paso), lo que permite un posicionamiento angular exacto sin necesidad de un codificador.
Paso completo: Cada pulso mueve el rotor un paso completo (por ejemplo, 1,8°).
Medio Paso: El motor alterna entre una y dos bobinas energizadas, duplicando la resolución del paso.
Micropasos: la corriente se controla de forma sinusoidal, lo que permite cientos de micropasos por revolución para un movimiento ultrasuave.
Estator: Parte estacionaria que alberga las bobinas que generan campos magnéticos.
Rotor: El eje giratorio con imanes permanentes o dientes de hierro dulce.
Cojinetes: soportan el rotor para una rotación de baja fricción.
Eje: Transfiere energía mecánica a la carga.
Vivienda: Proporciona estabilidad térmica y protección mecánica.
Juntos, estos componentes garantizan un movimiento preciso, un fuerte par de sujeción y una excelente repetibilidad..
Las características eléctricas de los motores NEMA 23 pueden variar según el diseño (bipolar, unipolar o híbrido), pero las especificaciones típicas incluyen:
| Parámetro | Valor típico |
|---|---|
| Ángulo de paso | 1,8° (200 pasos/revolución) |
| Voltaje | 2,8 V – 4,2 V (bobinas de bajo voltaje) |
| Actual | 2A – 4,2A por fase |
| Resistencia | 0,5 – 2,0 Ω |
| Torque de retención | 0,4 – 3,0 Nm |
| Diámetro del eje | 6,35 milímetros |
| Tamaño del marco | 57 × 57 milímetros |
Estos parámetros determinan la velocidad, el par y las características de disipación de calor del motor.
El motor paso a paso NEMA 23 , llamado así por el tamaño de su placa frontal de 2,3 pulgadas (57,15 mm) , es uno de los estándares de motores paso a paso más utilizados en la automatización moderna. Conocido por su alto par, excelente precisión de posicionamiento y estabilidad mecánica , el NEMA 23 es una opción versátil en industrias como el mecanizado CNC, la robótica, la impresión 3D y los sistemas de embalaje..
A continuación exploramos los principales tipos de motores paso a paso NEMA 23 , clasificados por estructura, tipo de control y aplicación.
Los motores paso a paso de imanes permanentes utilizan un rotor hecho de imanes permanentes que interactúan con el campo electromagnético del estator.
Diseño sencillo y de bajo coste.
Normalmente se utiliza en aplicaciones de baja velocidad y bajo par.
Funciona suavemente a bajas RPM con resonancia mínima.
Pequeños sistemas de automatización.
Mecanismos básicos de posicionamiento y alimentación.
Kits de robótica educativa y de bricolaje.
Los motores paso a paso de reluctancia variable tienen un rotor de hierro dulce que se alinea con el campo magnético creado por el estator.
Sin imanes permanentes: principio de atracción puramente magnético.
Altas tasas de paso pero menor torque que los motores híbridos.
Excelente para aplicaciones que requieren respuesta de alta velocidad.
Exploración óptica e instrumentación.
Dispositivos de indexación de alta velocidad y bajo costo.
Mecanismos de posicionamiento sencillos.
Los motores paso a paso híbridos combinan las mejores características de los tipos de imán permanente y reluctancia variable. Este es el tipo más común y avanzado . de motor paso a paso NEMA 23
Alta relación par-inercia.
Ángulo de paso pequeño: normalmente 1,8° por paso (200 pasos/revolución).
Excelente precisión y par de sujeción.
Compatible con controladores de micropasos para un movimiento suave.
Máquinas CNC e impresoras 3D.
Robótica, cintas transportadoras y automatización industrial.
Equipos médicos y de laboratorio que requieren movimientos precisos.
Los motores paso a paso bipolares tienen dos bobinas y requieren inversión de corriente para cambiar la polaridad magnética. Esta configuración produce un par mayor en comparación con los motores unipolares.
Configuración de cuatro hilos (dos bobinas).
Requiere un controlador de puente H o un circuito controlador bipolar.
Uso eficiente de la corriente y mayor salida de par.
Máquinas CNC y de grabado de carga pesada.
Brazos robóticos de alta precisión.
Automatización industrial donde la potencia y el par son críticos.
Los motores paso a paso unipolares tienen seis cables con bobinas con derivación central, lo que simplifica el circuito de conducción. Son más fáciles de controlar pero producen menos torque que los tipos bipolares.
Más fácil de conducir: diseño de circuito de controlador simple.
Salida de par menos eficiente en comparación con los motores bipolares.
Ideal para aplicaciones de torque moderado que requieren simplicidad.
Sistemas de automatización de nivel básico.
Prototipos CNC de baja precisión.
Proyectos educativos de electrónica y mecánica.

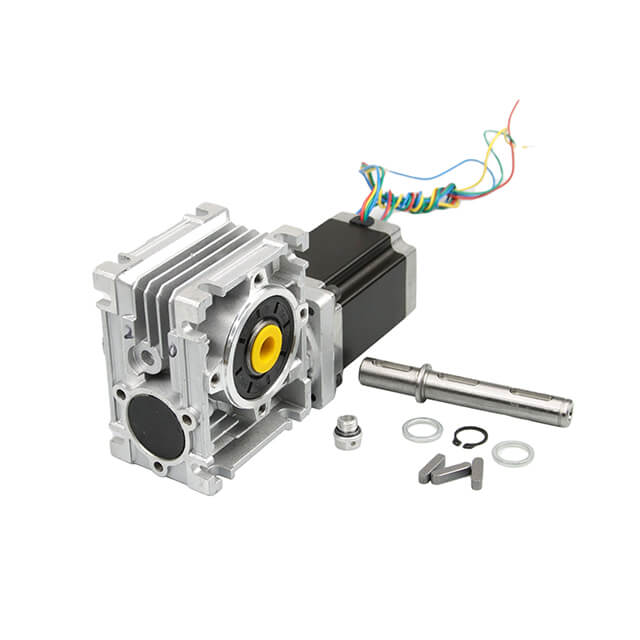

Los motores paso a paso con engranajes integran una caja de cambios planetaria o recta para aumentar la salida de par y reducir la velocidad.
Alto par a baja velocidad.
Mantiene la precisión incluso bajo cargas mecánicas pesadas.
Reduce la vibración y mejora el par de sujeción.
Articulaciones robóticas y brazos articulados.
Vehículos de guiado automático (AGV).
Sistemas transportadores y equipos de elevación.

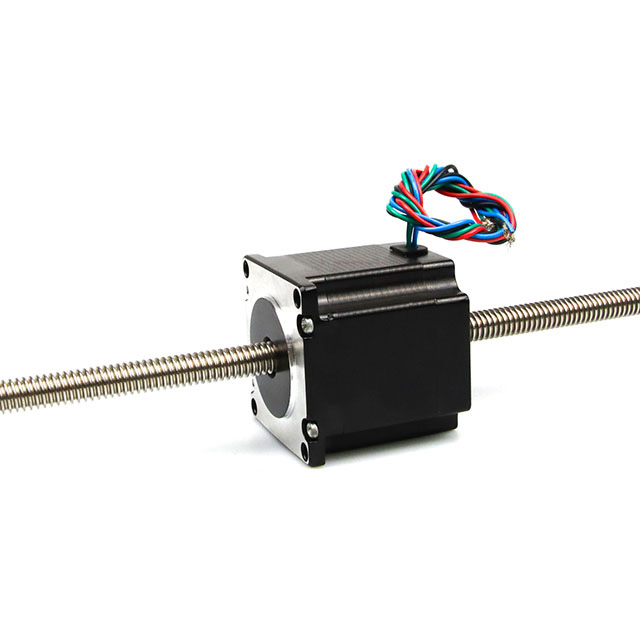

En lugar de movimiento rotacional, los motores paso a paso lineales convierten el movimiento directamente en desplazamiento lineal a través de un mecanismo de husillo o husillo de bolas..
Actuación lineal directa sin transmisión externa.
Movimiento compacto y preciso.
Compatible con eje Z CNC y sistemas pick-and-place.
Unidades de eje Z para impresoras 3D.
Automatización de laboratorio y bombas dosificadoras.
Sistemas electrónicos de inspección y medición.
Un motor paso a paso NEMA 23 de circuito cerrado integra un sistema de retroalimentación de codificador , lo que le permite funcionar como un servomotor.
Comentarios de posición en tiempo real para corrección de errores.
Sin pérdida de pasos durante la operación.
Velocidad, eficiencia de torsión y rendimiento térmico mejorados.
Robots industriales que requieren precisión y estabilidad.
Fresado CNC y corte de precisión.
Fabricación automatizada y control de movimiento.
Los motores paso a paso integrados combinan el motor, el controlador y el controlador en una sola unidad compacta, lo que reduce la complejidad del cableado y el espacio que ocupa.
Cableado e instalación simplificados.
Diseño compacto 'plug-and-play'.
A menudo incluye interfaces de comunicación (RS485, CANopen, Modbus).
Sistemas de control distribuido.
Robótica, automatización inteligente y maquinaria habilitada para IoT.
CNC compacto y sistemas pick-and-place.
Estos motores están diseñados con configuraciones magnéticas y de bobinado optimizadas para ofrecer un par de retención excepcional sin aumentar el tamaño del motor.
Salida de par de hasta 3 Nm.
Adecuado para sistemas mecánicos de carga pesada.
Disipación de calor eficiente para un funcionamiento continuo.
Enrutadores CNC y cortadores de plasma.
Máquinas industriales textiles y de embalaje.
AGV y sistemas de automatización de almacenes.
La familia de motores paso a paso NEMA 23 ofrece una amplia gama de configuraciones adecuadas para cada necesidad industrial y robótica, desde diseños unipolares básicos hasta sistemas integrados inteligentes de circuito cerrado . Al seleccionar un motor NEMA 23, factores como el requisito de torque, la precisión del paso, las necesidades de retroalimentación y las condiciones ambientales para garantizar un rendimiento y una longevidad óptimos. se deben considerar
En el panorama actual de control de movimiento de precisión, el motor paso a paso de tamaño de bastidor NEMA 23 se erige como un vínculo fundamental entre las aplicaciones de servicio moderado y la automatización industrial. En la India, un número cada vez mayor de fabricantes satisface esta demanda produciendo motores NEMA 23 confiables y de alto rendimiento (a menudo motores paso a paso híbridos con bridas de 57 mm). A continuación presentamos veinte fabricantes clave , cada uno con el perfil de la empresa, los principales productos y las ventajas, lo que le ayudará a seleccionar un socio adecuado para el abastecimiento de motores NEMA 23 en la India.
Fundada en 1972 y con sede cerca de Mumbai, India, Bholanath Precision Engineering tiene un área de fábrica de aproximadamente 16.700 m² Centrado en motores paso a paso híbridos.
Motores paso a paso híbridos en tamaños NEMA, incluido el marco de 57 mm (NEMA 23).
Amplia experiencia en motores de precisión, fabricación nacional (con sede en India), capacidad para proporcionar motores de tamaño estándar NEMA 23 con personalización para fabricantes de equipos originales.
Una ingeniería eléctrica con sede en Mumbai Fabricante de motores paso a paso fundado en 1946, con más de 70 años de experiencia en motores y variadores.
Motores paso a paso híbridos que incluyen NEMA 17, NEMA 23, NEMA 34; servoaccionamientos; Motores CA/CC.
Líneas de producción con certificación ISO; fuerte soporte de ingeniería; Red de distribución global y panindia.
Jkongmotor es un híbrido de rápido crecimiento Fabricante de motores paso a paso que se centra en soluciones OEM personalizadas.
Motores paso a paso híbridos estándar NEMA (incluido NEMA 23), motores con torsión personalizada y placas de controlador.
Fuerte soporte postventa; precios asequibles; Entrega rápida para tiradas pequeñas y medianas.
La filial india de Japón, una empresa líder fabricante de motores paso a paso ; Nidec Corporation, Fabricación avanzada de control de movimiento en la India.
Motores paso a paso híbridos de alto par, motores paso a paso en miniatura, motores CC sin escobillas.
Respaldo internacional en I+D; diseños compactos de alta eficiencia; estándares de calidad globales.
Con sede en Pune, una empresa líder Fabricante de motores paso a paso centrado en control de movimiento y componentes de automatización flexibles en India.
Motores paso a paso híbridos con controladores, modelos NEMA frame 17-42 (incluido NEMA 23), controladores de circuito cerrado.
Sistemas de control de precisión; laboratorios de pruebas internos; adaptados a aplicaciones específicas de la industria.
Atiende industrias especializadas como la impresión 3D y las máquinas CNC en la India; ofrece tecnología de control de movimiento de alta gama.
Motores paso a paso híbridos de alta resolución (incluido NEMA 23), unidades de controlador de motor integradas, controladores de movimiento.
Huellas compactas; funcionamiento silencioso; Calidad de grado OEM para automatización de precisión.
Con base en Tamil Nadu Fabricante de motores paso a paso especializado en motores paso a paso híbridos para automatización de líneas de montaje, embalaje y textiles.
Motores paso a paso NEMA 23, NEMA 34, NEMA 42; motores de alto par; kits de pasos híbridos.
Altas velocidades operativas; bajo calor y vibración; Rendimiento confiable en aplicaciones continuas de servicio pesado.
Híbrido emergente Fabricante de motores paso a paso centrado en los sectores solar, textil y de grabado en la India.
Motores paso a paso con engranajes integrados, motores híbridos de alta precisión, configuraciones de doble eje (tamaño que incluye NEMA 23).
Instalación avanzada de I+D; excelente relación par-tamaño; red exportadora activa más allá de la India.
un líder Fabricante de motores paso a paso con sede en Pune, presta servicios a fabricantes de equipos originales en los sectores de automatización y ensamblaje electrónico con motores paso a paso híbridos.
Motores paso a paso híbridos de alto par (incluido el marco NEMA 23), motores paso a paso lineales y giratorios, controladores modulares.
Alta resistencia a la inercia; excelente respuesta dinámica; capacidad de ciclo de trabajo prolongado.
un líder Fabricante de motores paso a paso ubicado en la región de Mumbai/Navi Mumbai, que produce motores paso a paso híbridos y sistemas de circuito cerrado en India.
Motores síncronos de CA, motores con engranajes de CC, motores paso a paso híbridos, motores paso a paso lineales, motores paso a paso.
Amplia gama de productos; sólida base manufacturera en Maharashtra; Reconocido en directorios de fabricantes de motores híbridos paso a paso.
Con sede en Bangalore Fabricante de motores paso a paso que ofrece soluciones de movimiento de precisión para aplicaciones de sala limpia y de grado farmacéutico.
Motores paso a paso de precisión (incluidas opciones de bastidor NEMA 23), motores híbridos resistentes al calor y controladores de micropasos.
Circuitos antirresonancia; diseños compactos y potentes; Fabricación compatible con salas limpias.
Proporciona motores para laboratorios industriales, proyectos de I+D y automatización en la India, incluidos sistemas híbridos paso a paso.
Motores paso a paso híbridos de bajo ruido (tamaños de bastidor que incluyen NEMA 23), controladores de movimiento de precisión, motores de accionamiento lineal.
Baja emisión de calor; alta precisión posicional; Integración perfecta con equipos de medición/control.
un líder Fabricante de motores paso a paso centrado en motores paso a paso asistidos por engranajes para aplicaciones de robótica y AGV (vehículos guiados automáticamente), India.
Motores paso a paso con caja de cambios integrada, motores paso a paso de bucle abierto y cerrado (incluido NEMA 23), motores de retroalimentación codificada.
Resistencia mecánica mejorada; retroalimentación posicional precisa; Larga vida operativa en aplicaciones dinámicas.
Se especializa en componentes de control de movimiento integrados con equipos de telecomunicaciones y automatización industrial en India.
Motores paso a paso híbridos de alta velocidad, controladores digitales, kits de motores paso a paso (incluidos los compatibles con NEMA 23).
Diseños preparados para telecomunicaciones; alta compatibilidad; Capacidad de creación rápida de prototipos.
Fundada en 1990, una empresa líder Fabricante de motores paso a paso centrado en motores de control de movimiento para sectores médicos/de instrumentación en la India.
Motores paso a paso híbridos personalizados, modelos estándar NEMA (incluido NEMA 23), modificaciones de eje integrado.
Manufactura centrada en la exportación; MOQ flexibles; compilaciones específicas de aplicaciones para instrumentación.
Marca heredada en automatización textil, con innovaciones en control de movimiento de alto par, India.
Motores híbridos para máquinas de tejer, motores paso a paso compatibles con CNC (incluido NEMA 23), modelos industriales a prueba de polvo.
Aplicaciones de servicio pesado; fuerte salida de par; Fiabilidad comprobada en la industria textil.
híbrido taiwanés fabricante de motores paso a paso con fuerte presencia en India; fabricación/distribución local.
Motores paso a paso de circuito cerrado, motores paso a paso con codificador digital, motores combinados híbridos BLDC-paso a paso (NEMA 23 y otros).
Integración tecnológica global; monitoreo en tiempo real; Error de paso mínimo en aplicaciones de precisión.
un líder fabricante de motores paso a paso con sede en Mumbai, ofrece dispositivos de control de movimiento, electrónica industrial y automatización de ascensores; fabrica motores paso a paso híbridos en la India.
Motores paso a paso híbridos (incluido el tamaño NEMA 23), controladores de motores paso a paso, controladores.
Reputación establecida; manufactura nacional; atiende a los segmentos de automatización y control de movimiento.
Con sede en Vadodara, Gujarat, India, suministra motores paso a paso con estructura NEMA 23 y actúa como proveedor/productor nacional.
Motores paso a paso NEMA 23 (brida de 57 mm) Ángulo de paso de 1,8°, par de ~1,9 Nm, tipos unipolares para uso industrial.
Disponibilidad regional; capacidad de cotizar/personalizar; fuerte para las adquisiciones locales.
Indio radicado en Delhi fabricante de motores paso a paso , exportador y proveedor de motores paso a paso NEMA 23.
Motor paso a paso NEMA 23 (tamaño 57,3 × 57,3 × 82 mm) con torque nominal de 25 kg-cm, ángulo de paso de 1,8°, diámetro de eje de 8 mm.
Fabricación de menor volumen; capacidad exportadora; Producción de origen indio.
El motor paso a paso NEMA 23 es uno de los motores más utilizados en la automatización moderna debido a su excelente par, precisión y versatilidad . Con un marco cuadrado de 57,15 mm (2,3 pulgadas) , proporciona el equilibrio perfecto entre potencia y compacidad , lo que lo hace ideal para máquinas CNC, impresoras 3D, robótica y sistemas de fabricación automatizados..
A continuación se detallan las ventajas clave de los motores paso a paso NEMA 23 que los convierten en la opción preferida para aplicaciones de control de movimiento tanto industriales como comerciales.
La ventaja más definitoria del motor paso a paso NEMA 23 es su precisión excepcional . Se mueve en pasos angulares fijos , normalmente 1,8° por paso (200 pasos por revolución) . Esto significa que cada pulso de entrada da como resultado un movimiento mecánico exacto, eliminando la necesidad de sistemas de retroalimentación complejos.
Permite un posicionamiento preciso sin codificadores.
Ideal para mecanizado CNC, , impresión 3D y movimiento robótico..
Garantiza la repetibilidad : el motor siempre regresa exactamente a la misma posición.
El par de retención es la capacidad de un motor paso a paso para mantener su posición cuando se aplica energía pero no se ordena ningún movimiento. Los motores NEMA 23 ofrecen un fuerte par de retención (hasta 3 Nm o 425 oz-in) , lo que los hace perfectos para aplicaciones que requieren una alta retención de carga.
Evita la deriva mecánica en cargas verticales o suspendidas.
Proporciona un funcionamiento estable en sistemas de alineación de precisión..
Permite una sujeción mecánica robusta sin mecanismos de bloqueo externos.
A diferencia de los servomotores que dependen de codificadores y bucles de retroalimentación, el motor paso a paso NEMA 23 puede funcionar en una configuración de bucle abierto . Esto simplifica el diseño del sistema y reduce los costos.
No se necesitan sensores de retroalimentación.
Configuración sencilla de cableado y control.
Operación confiable incluso en ambientes con vibración o ruido eléctrico.
Una de las características destacadas de los motores NEMA 23 es su fuerte salida de torque a baja velocidad . A diferencia de los motores de CC que pierden torque a medida que disminuye la velocidad, los motores paso a paso mantienen la potencia a bajas RPM.
Ideal para aplicaciones de movimiento lento y controlado.
Excelente para sistemas de posicionamiento, corte e inspección..
Garantiza una aceleración y desaceleración suaves.
Cuando se combinan con un controlador de micropasos , los motores paso a paso NEMA 23 pueden dividir cada paso completo en cientos de micropasos más pequeños. Esto da como resultado un movimiento ultrasuave , , una vibración mínima y un funcionamiento silencioso..
mejoradas Resolución de movimiento y suavidad .
Reducción de resonancia mecánica y desgaste.
mejorado Acabado superficial en aplicaciones de impresión CNC y 3D.
Los motores paso a paso NEMA 23 son dispositivos sin escobillas , lo que significa que no hay contacto mecánico entre el rotor y el estator (excepto los rodamientos). Esto da como resultado una vida útil operativa excepcionalmente larga y bajos requisitos de mantenimiento..
Alta confiabilidad bajo uso continuo.
Mantenimiento mínimo: no es necesario reemplazar el cepillo.
Rendimiento constante incluso en entornos de alta exigencia.
En comparación con los servosistemas, los motores paso a paso NEMA 23 brindan un rendimiento de posicionamiento similar a un costo mucho menor . Su diseño sencillo y la falta de sensores de retroalimentación reducen significativamente la inversión inicial y los gastos de mantenimiento..
Económico para automatización de pequeña y mediana escala.
Menor complejidad del sistema y coste de mantenimiento.
Ideal para proyectos de ingeniería sensibles al presupuesto.
Los motores paso a paso NEMA 23 son compatibles con una amplia gama de controladores de motores paso a paso , desde simples controladores de bucle abierto hasta sistemas avanzados de bucle cerrado con codificadores.
Admite configuraciones unipolares, bipolares e híbridas.
Fácil integración con microcontroladores (Arduino, PLCs, Raspberry Pi).
Disponible con interfaces de comunicación digitales (CANopen, RS-485, Modbus).
Muchos modelos NEMA 23 están disponibles con ejes personalizados, cajas de engranajes integradas, codificadores o controladores . Los fabricantes suelen proporcionar valores de torsión, ángulos de paso y longitudes personalizados para cumplir con requisitos específicos.
NEMA 23 de alto torque: Para enrutadores CNC y máquinas pesadas.
Reductor NEMA 23: Para brazos robóticos y AGV.
NEMA 23 integrado: combina motor + controlador + controlador en una unidad compacta.
Gracias a su flexibilidad y rendimiento, los motores paso a paso NEMA 23 sirven en casi todos los campos de la automatización.
Máquinas CNC : control preciso de los ejes X/Y/Z.
Impresoras 3D : extrusora y sistema de movimiento precisos.
Robótica : movimiento suave y posicionamiento de las articulaciones.
Dispositivos médicos : bombas, analizadores y sistemas de diagnóstico.
Maquinaria textil y de embalaje : manipulación sincronizada de materiales.
AGV (vehículos guiados automáticamente) : movimiento de conducción controlado.
La capacidad del NEMA 23 para repetir ciclos de movimiento exactos garantiza un rendimiento constante en tareas de alta precisión. Realiza millones de pasos idénticos sin degradar la precisión, lo cual es esencial en los sistemas de automatización, pruebas y metrología .
Garantiza una calidad uniforme del producto en la producción en masa.
Reduce la frecuencia de calibración.
Garantiza resultados predecibles y repetibles.
El tamaño de marco NEMA 23 es un estándar internacional (57 × 57 mm), lo que permite una intercambiabilidad sin esfuerzo entre marcas y una fácil integración en los sistemas existentes.
Patrón de orificios de montaje común (círculo de pernos de 47,14 mm).
Compatible con soportes, acopladores y bridas universales.
Simplifica las actualizaciones o reemplazos.
El motor paso a paso NEMA 23 combina precisión, durabilidad, asequibilidad y versatilidad , lo que lo convierte en un verdadero caballo de batalla para el control de movimiento. Su fuerte par a baja velocidad , , excelente repetibilidad y su sencilla arquitectura de control le permiten impulsar innumerables aplicaciones en automatización industrial, robótica y fabricación.
Para los ingenieros y diseñadores que buscan una solución de movimiento confiable , el motor paso a paso NEMA 23 ofrece una relación costo-rendimiento inigualable , asegurando un movimiento preciso, confiable y repetible en cada operación.
El motor paso a paso NEMA 23 se ha convertido en la piedra angular de los sistemas modernos de automatización y control de movimiento. Conocido por su precisión, confiabilidad y versatilidad , este tipo de motor se utiliza ampliamente en los sectores industrial, comercial y científico . Con su de 57,15 mm (2,3 pulgadas) y marco cuadrado su alta relación par-tamaño , proporciona una solución ideal para aplicaciones de movimiento de rango medio donde la precisión y la estabilidad son esenciales.
Uno de los usos más comunes de los motores paso a paso NEMA 23 es en maquinaria CNC (Control Numérico por Computadora) . Estos motores ofrecen un movimiento lineal y rotacional preciso , lo cual es esencial para las operaciones de corte, grabado y fresado.
Controla los ejes X, Y y Z en enrutadores CNC, cortadores de plasma y grabadores láser.
Proporciona una alta precisión de posicionamiento durante el movimiento de la herramienta.
Garantiza trayectorias de corte repetibles para resultados de mecanizado consistentes.
Su fuerte par de sujeción y su preciso control de paso permiten un movimiento suave y controlado incluso a bajas velocidades, lo que garantiza cortes limpios y precisos en madera, metal o materiales plásticos.
La industria de la impresión 3D depende en gran medida de los motores paso a paso NEMA 23 para el control del movimiento y la precisión de la extrusión..
Impulsa el movimiento del cabezal de impresión y la cama en los ejes X, Y y Z.
Controla la alimentación del filamento a través del extrusor.
Proporciona una impresión estable capa por capa para una calidad de impresión superior.
NEMA 23 ofrece mediante micropasos , un funcionamiento silencioso y una excelente repetibilidad , lo que da como resultado impresiones de alta resolución y movimientos mecánicos precisos..
En robótica, Los motores paso a paso NEMA 23 se utilizan para controlar brazos robóticos, actuadores y vehículos guiados autónomos (AGV) . Su alto par y precisión posicional los hacen adecuados para robots tanto pequeños como medianos.
Actuación conjunta en brazos robóticos.
Sistemas de tracción para robots móviles y AGV.
Control de pinzas para tareas de recogida y colocación.
Los motores paso a paso ofrecen un par de retención y una sujeción estable cuando están parados, lo que evita la deriva o el movimiento hacia atrás, algo fundamental para tareas robóticas precisas como el montaje y el embalaje.
La precisión y la confiabilidad son vitales en los equipos médicos y de diagnóstico , y el motor NEMA 23 satisface ambas necesidades de manera efectiva.
Jeringas y bombas automatizadas para el movimiento controlado de fluidos.
Centrífugas y analizadores que requieren una velocidad de rotación precisa.
Mesas de rayos X y sistemas de imágenes que necesitan un posicionamiento exacto.
El diseño sin escobillas y sin mantenimiento garantiza una larga vida útil, un funcionamiento silencioso y cero riesgo de contaminación, ideal para entornos clínicos y de laboratorio sensibles.
En la automatización de embalajes, , los motores paso a paso NEMA 23 garantizan una alimentación, corte y etiquetado precisos del material..
Sincronización de transportadores y control de alimentación de películas..
Dispensación de etiquetas en líneas de embotellado o envasado.
Mecanismos de corte y sellado que requieren movimientos repetitivos.
Los motores paso a paso garantizan un movimiento sincrónico con un excelente control de velocidad , esencial para mantener la precisión y la consistencia en líneas de envasado de alta velocidad.
Los equipos textiles dependen del movimiento controlado para los procesos de tejido, bordado y costura. El funcionamiento suave y la precisión de NEMA 23 ayudan a lograr una producción textil de alta calidad.
Cabezales de bordado para control del hilo.
Máquinas bobinadoras de hilo para una tensión constante.
Máquinas de coser patrones para diseños programables.
Ofrece movimiento repetible y programable con vibración mínima , crucial para el manejo de telas delicadas y costuras precisas.
En logística automatizada y automatización de fábricas , los motores paso a paso NEMA 23 impulsan cintas transportadoras, mesas indexadoras y alimentadores..
Mueve materiales con precisión de una estación a otra.
Controla el movimiento de indexación para procesos de montaje o inspección.
Opera líneas de clasificación y envasado de manera eficiente.
Su salida de par constante y control de velocidad lo hacen confiable para una operación industrial continua con un tiempo de inactividad mínimo.
En sistemas de CCTV, seguridad y fotografía , los motores NEMA 23 se utilizan para controlar mecanismos de giro e inclinación para cámaras y sensores.
Cámaras de seguridad que requieren un seguimiento preciso del movimiento.
Cámaras de estudio para enfoque o rotación automática.
Instrumentos científicos para alineación y calibración óptica.
Su movimiento suave y su precisión de micropasos garantizan un posicionamiento sin fluctuaciones, ideal para obtener imágenes de alta resolución y una orientación precisa del sensor.
de alta gama Las impresoras, escáneres y máquinas de grabado utilizan motores paso a paso NEMA 23 para una alimentación del papel y un movimiento del cabezal precisos.
Plotters de gran formato e impresoras de etiquetas .
Máquinas de grabado láser que requieren un control de movimiento detallado.
Escáneres de documentos que garantizan una alineación de escaneo precisa.
NEMA 23 garantiza un movimiento lineal constante , manteniendo la nitidez y la precisión incluso a altas velocidades operativas.
Debido a su asequibilidad y facilidad de control , el NEMA 23 se usa ampliamente en educación en ingeniería y proyectos de creación de prototipos..
Kits de bricolaje CNC y robótica.
Experimentos de control de movimiento en laboratorios universitarios.
Prototipos de automatización mediante Arduino o Raspberry Pi.
El funcionamiento de bucle abierto y la compatibilidad con controladores estándar lo hacen perfecto para estudiantes, investigadores y aficionados que exploran sistemas de control de movimiento.
La automatización en la producción de alimentos exige un movimiento confiable, higiénico y preciso , todo proporcionado por el motor NEMA 23.
Sistemas de llenado y dosificación..
Máquinas cortadoras, porcionadoras y mezcladoras.
Aplicadores de etiquetas y taponadores de botellas..
Proporciona un control de par constante y un posicionamiento confiable para operaciones repetitivas, lo que garantiza la seguridad alimentaria y la eficiencia del proceso.
En los sistemas de seguimiento solar y energía renovable , se utilizan motores NEMA 23 para ajustar la orientación del panel para una exposición óptima a la luz solar.
Sistemas basculantes de paneles solares..
Ajustes de palas de aerogeneradores..
Prototipos de seguimiento de la luz para la investigación energética.
Ofrecen control angular preciso , , bajo consumo de energía y alta confiabilidad , que son esenciales para aplicaciones en exteriores 24 horas al día, 7 días a la semana.
El motor paso a paso NEMA 23 es uno de los dispositivos de control de movimiento más adaptables del mercado actual. Su combinación de par, precisión, asequibilidad y compatibilidad lo hace indispensable en todas las industrias, desde el mecanizado CNC y la robótica hasta la automatización médica y de embalaje..
Ya sea en automatización industrial, sistemas de laboratorio de precisión o aplicaciones de investigación avanzada , el motor paso a paso NEMA 23 ofrece un rendimiento consistente, repetible y eficiente en el que confían ingenieros y fabricantes de todo el mundo.
El tamaño de marco NEMA 23 (brida de aproximadamente 57 mm) sigue siendo un estándar ampliamente aceptado en la fabricación india.
Muchas de las empresas que cotizan en bolsa admiten la personalización , como longitud de eje modificada, motores de doble eje, engranajes integrados o versiones de circuito cerrado.
Para el abastecimiento de OEM, busque certificación ISO , capacidad de fabricación nacional, red panindia y experiencia en exportación.
Si necesita un par alto o ciclos de trabajo especiales , las empresas especializadas en textiles, embalajes o máquinas de trabajo pesado (por ejemplo, Lakshmi, Sakthi, Electromach) ofrecen soluciones más sólidas.
Para el movimiento de precisión (por ejemplo, robótica, impresión 3D), se destacan las empresas con soporte de sala limpia/baja vibración/circuito cerrado (por ejemplo, Motion Drivetronics, Pooja Electromech).
Los proveedores locales como Motiontech o Invento son beneficiosos para una respuesta más rápida , un MOQ más bajo y soporte regional.
Al profundizar en el perfil, los principales productos y las ventajas de cada empresa, puede alinear sus especificaciones (par, ángulo de paso, tipo de eje, ciclo de trabajo, retroalimentación o circuito abierto) con el fabricante que mejor se adapte a sus requisitos mecánicos y de adquisiciones.
A El motor paso a paso NEMA 23 es un componente de control de movimiento potente, versátil y preciso que cierra la brecha entre los motores compactos para aficionados y los servosistemas industriales. Su marco estandarizado, su fuerte torque y su control de paso preciso lo convierten en el estándar de la industria para aplicaciones de movimiento de precisión de torque medio .
Ya sea que esté construyendo una máquina CNC, una impresora 3D o un robot industrial , el motor paso a paso NEMA 23 proporciona la confiabilidad, la precisión y el control necesarios para lograr un movimiento impecable y un rendimiento repetible.
