Шаговый двигатель с невыпадающим ходовым винтом

Nema 34 JK86HSC155-6004 Невыпадающий линейный шаговый двигатель 1,8 градуса 13 Н·м (1840,95 унций на дюйм), 86x86x155 мм, 6,0 А, 4 провода

Тип: Nema34 2-фазный шаговый двигатель с невыпадающим ходовым винтом

Ток: 6,0 А

Сопротивление: 0,68 Ом

Номинальный крутящий момент: 13 Нм (1840,95 унций на дюйм)

Модель:
JK86HSC155-6004
Бренд:
ДЖКОНГМОТОР
Виды шаговых двигателей:
Линейные двигатели
Виды свинцового винта:
Независимый линейный
Размер шагового двигателя:
Нема34 (86 мм)
Количество лидов:
4 провода
Фаза:
2 фаза
Угол шага:
1,8°
МОК:
10 шт.


Доступность:



Запросить

Биполярный гибридный линейный шаговый двигатель Jkongmotor Nema 34 (JK86HSC155-6004) с углом шага 1,8 градуса и размером 86x86x155 мм. Размер винтового стержня, включая Tr10 и Tr12. . Он имеет 4 провода, 6,0 А, 0,68 Ом, 9 мГн и удерживающий момент 13 Нм (1840,95 унций на дюйм). . Для получения дополнительных требований к шаговым двигателям (таким как коробка передач, тормоз, энкодер или встроенные двигатели), пожалуйста, свяжитесь с нами!

Электрические характеристики:

Тип: Биполярный гибридный шаговый двигатель с ходовым винтом Nema34
Название модели: JK86HSC155-6004
Фаза: 2
Угол шага: 1,8 градуса
Ток: 6,0 А
Сопротивление: 0,68 Ом±0,1 (20 ℃)
Индуктивность: 9 мГн ± 20% (1 кГц, 1 В, среднеквадратичное значение)
Удерживающий момент: 13 Н см ( 1232.02унция дюйм)
Класс изоляции: B(130°); 80К Макс.
Дополнительные детали: коробка передач, энкодер, тормоз, встроенный драйвер...

Физические характеристики:

Размер рамы: Nema 34 (86 x 86 мм).
Длина корпуса: 155 мм
Диаметр вала: Tr10, Tr12
Тип вала: Невыпадающий ходовой винт

Подключение проводов:

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Электрические характеристики линейного шагового двигателя Nema 34:

Электрические характеристики
Тип продукта	/	Шаговый двигатель с невыпадающим ходовым винтом Nema 34
Название модели	/	JK86HSC155-6004
Фаза	фаза	2
Шаг угла	°	1.8
Текущий	А	6.0
Сопротивление	Ом	0.68
Индуктивность	мГн	9.0
Номинальный крутящий момент (Нм)	Нм	13
Удерживающий крутящий момент (унции на дюйм)	унций в дюйме	1840.95
Биполярный/Униполярный	/	Биполярный
Класс изоляции	/	Б
Фиксирующий момент	г.см	3600
Инерция ротора	г.см²	4000

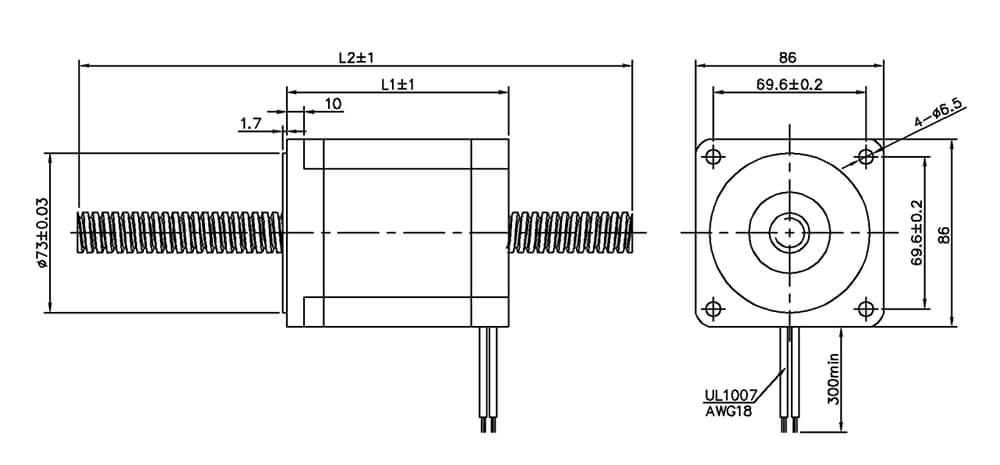

Физические характеристики шаговых двигателей с ходовым винтом Nema34:

Физические характеристики
Размер кадра	мм	Нема 34 (86 х 86)
Тип выходного вала	/	Линейный шаговый двигатель с невыпадающим ходовым винтом
Диаметр вала	мм	Тр10 Тр12
Количество потенциальных клиентов	/	4
Длина выводов	мм	300
Масса	Кг	5.4

Физические характеристики стержня ходового винта:

Физические характеристики стержня невыпадающего ходового винта
Диаметр винта	Винтовой вывод	Шаг винта	Путешествие за шаг	Диаметр винта	Винтовой вывод	Шаг винта	Путешествие за шаг
мм	мм	мм	мм	мм	мм	мм	мм
тр10	2	2	0.01	тр12	2	2	0.01
	3	1.5	0.015		3	3	0.015
	4	2	0.02		8	2	0.04
	8	2	0.04		10	2	0.05
	10	2	0.05
	12	2	0.06
