Как протестировать 3-проводной бесщеточный двигатель?

Бесщеточные двигатели постоянного тока (BLDC) лежат в основе современных дронов, электрических велосипедов, радиоуправляемых транспортных средств и многих других устройств, где эффективность, точность и долговечность имеют решающее значение. простым . Если вы новичок в электронике, проверка трехпроводного бесщеточного двигателя может показаться сложной задачей, но при использовании правильных методов это становится В этом подробном руководстве мы рассмотрим пошаговые методы, необходимые инструменты, меры предосторожности и советы по устранению неполадок для эффективного тестирования 3-проводного бесщеточного двигателя.

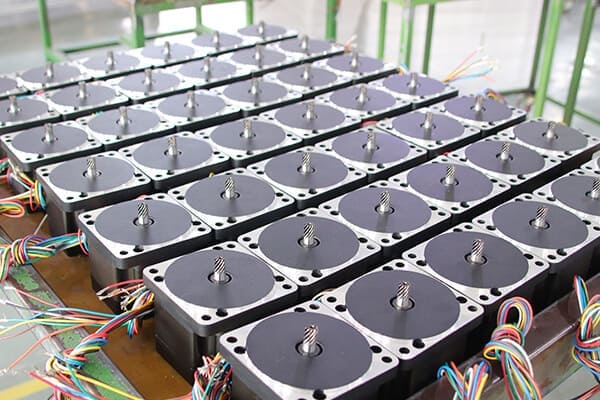

1. Понимание 3-проводной бесщеточный двигатель

Трехпроводной бесщеточный двигатель , также известный как трехфазный бесщеточный двигатель постоянного тока (BLDC) , является одним из наиболее распространенных типов двигателей, используемых в современных устройствах, таких как дроны, радиоуправляемые автомобили, электронные велосипеды и робототехника . В отличие от традиционных коллекторных двигателей, здесь не используются щетки и коммутатор для переключения тока. Вместо этого он полагается на электронный регулятор скорости (ESC) , который регулирует поток электричества по трем проводам, обеспечивая плавное вращение и эффективную работу.

Три провода обозначают три фазы двигателя (A, B и C) . На эти фазы подается питание в точной последовательности, создавая вращающееся магнитное поле , которое взаимодействует с постоянными магнитами внутри ротора. Это взаимодействие обеспечивает вращение ротора с высокой эффективностью и надежностью.

Некоторые ключевые характеристики включают в себя:

• Три одинаковых провода питания . Их можно подключать к ESC в любом порядке. Если двигатель вращается в неправильном направлении, просто поменяйте местами два провода.

• Высокая эффективность и крутящий момент . Отсутствие щеток снижает трение, делая двигатель более долговечным.

• Генерация обратной ЭДС . Когда вал двигателя вращается вручную, он генерирует небольшое напряжение на проводах, подтверждая работоспособность обмоток.

Подводя итог, можно сказать, что 3-проводной бесщеточный двигатель представляет собой компактную, эффективную и универсальную конструкцию двигателя , требующую внешнего контроллера, но обеспечивающую превосходную производительность по сравнению с щеточными альтернативами.

2. Инструменты, необходимые для проверки 3-проводного бесщеточного двигателя

Для тестирования 3-проводного бесщеточного двигателя требуются точные инструменты, обеспечивающие точные результаты и безопасное обращение. Использование подходящего оборудования позволяет нам диагностировать электрические и механические проблемы , проверять целостность двигателя и подтверждать правильную работу. Вот подробный список необходимых инструментов:

Цифровой мультиметр (DMM)

• Высококачественный мультиметр имеет решающее значение для измерения сопротивления, непрерывности и напряжения на обмотках двигателя.

• Он помогает обнаружить короткие замыкания, обрывы цепей и несбалансированные обмотки..

• Основные настройки включают сопротивление (Ом) и напряжение переменного тока для тестирования обратной ЭДС.

Электронный регулятор скорости (ESC)

• ESC регулирует время и подачу мощности на двигатель.

• Это позволяет нам тестировать вращение двигателя при контролируемой мощности и проверять правильность направления и плавность работы.

Источник питания или батарея

• надежный источник постоянного тока , часто LiPo-батарея .Для работы двигателя через ESC необходим

• использовать источник питания с ограничением тока , чтобы предотвратить повреждение во время первоначальных испытаний. Рекомендуется

Сервотестер или RC-передатчик/приемник

• Подает сигнал дроссельной заслонки на ESC.

• Обеспечивает контролируемое ускорение и замедление , что крайне важно для наблюдения за поведением двигателя при различных нагрузках.

Выводы с зажимами типа «крокодил» или тестовые выводы

• Используется для безопасных временных соединений между двигателем, ESC и измерительными устройствами.

• Обеспечивает надежные показания без случайного отключения во время тестирования.

Защитное оборудование

• Защитные очки и изолирующие перчатки защищают от вращающихся частей, искр и коротких замыканий.

• Всегда проверяйте двигателя надежность крепления во избежание несчастных случаев во время испытаний под напряжением.

Опционально: тахометр или датчик оборотов

• При прецизионных испытаниях измерение частоты вращения двигателя может помочь подтвердить, что он достигает ожидаемой скорости под нагрузкой.

• Полезно для настройки производительности и проверки калибровки ESC.

Правильно используя эти инструменты, мы можем тщательно протестировать и оценить трехпроводной бесщеточный двигатель , гарантируя его безопасность, надежность и работу с максимальной эффективностью.

3. Шаг 1: Визуальный осмотр

Начнем с внимательного осмотра мотора:

1. Проверьте провода . Убедитесь, что изоляция не потерта и не порезана.

2. Ищите следы подгорания или запах — они могут указывать на перегрев или повреждение катушки.

3. Вращайте ротор вручную . Он должен вращаться плавно с небольшим эффектом заедания (вызванным совмещением магнитов со статором). Скрежетание или сопротивление могут указывать на выход из строя подшипника.

4. Шаг 2. Проверка целостности цепи с помощью мультиметра

Самый простой тест, который вы можете выполнить, — это проверка целостности и сопротивления трех проводов.

1. Установите мультиметр на настройку сопротивления (Ом) .

2. Измерьте расстояние между каждой парой проводов: AB, BC и CA..

3. Все показания должны быть почти одинаковыми и обычно очень низкими (около 0,2–1,0 Ом).

• Если одна пара показывает гораздо большее или бесконечное сопротивление, обмотка разомкнута.

• Если одна пара показывает 0 Ом, возможно, произошло короткое замыкание.

Этот тест гарантирует, что обмотки сбалансированы и не повреждены.

5. Шаг 3. Тестирование коротких видео на двигателя BLDC Корпус

В хорошем двигателе не должно быть электрической непрерывности между любым фазным проводом и металлическим корпусом.

1. Поместите один щуп мультиметра на корпус двигателя.

2. Поместите другой датчик на каждый провод отдельно.

3. Показания должны показывать бесконечное сопротивление..

Если мультиметр показывает прозвонку, это означает, что обмотки закорочены на корпус, что делает двигатель небезопасным.

6. Шаг 4: Тест на вращение без питания

При отключенном от питания двигателе:

1. Поверните вал вручную.

2. Обратите внимание на плавный рисунок зубцов, вызванный магнитами.

3. Подключите мультиметр в режиме переменного напряжения к любым двум проводам.

4. Быстро вращайте вал двигателя. Измеритель должен генерировать небольшое переменное напряжение (обратная ЭДС).

Это подтверждает, что катушки вырабатывают напряжение, когда двигатель действует как генератор, а это означает, что обмотки целы.

7. Шаг 5. Тестирование с помощью ESC и источника питания.

Чтобы полностью проверить работу двигателя:

1. Подключите три провода двигателя к выходу ESC. Порядок не имеет значения.

2. Подключите ESC к сервотестеру или RC-приемнику..

3. Обеспечьте питание ESC с помощью аккумулятора или источника питания ..

4. Медленно увеличивайте входной сигнал дроссельной заслонки.

• Двигатель должен начать вращаться плавно, без запинок.

• Если он вращается в неправильном направлении, просто поменяйте местами любые два провода.

• Если он вибрирует или не вращается, проверьте наличие неисправного ESC, плохих соединений или поврежденных обмоток..

8. Шаг 6: Проверка поведения нагрузки двигателя

Для более сложного теста:

1. Закрепите двигатель на месте, чтобы предотвратить его перемещение.

2. Прикрепите гребной винт или нагрузочное устройство.

3. Запустите двигатель при различных усилиях дроссельной заслонки.

4. Следите за чрезмерным нагревом, шумом или вибрацией..

Необычный нагрев или громкая работа обычно указывают на несбалансированность обмоток, износ подшипников или проблемы с синхронизацией ESC..

9. Шаг 7. Устранение распространенных проблем

• Двигатель вообще не вращается — возможно, обрыв обмотки, отсоединенный провод или неисправен ESC.

• Двигатель вращается, но дергается — вероятная проблема с синхронизацией ESC, плохая пайка или частичное замыкание обмотки.

• Двигатель быстро нагревается – перегрузка, несоосность подшипников или повреждение обмотки.

• Неравномерные показания сопротивления – Повреждены катушки.

• Скрежет при вращении – Изношены подшипники.

10. Меры предосторожности при тестировании Бесщеточные двигатели постоянного тока

Испытание 3-проводного бесщеточного двигателя сопряжено как с электрическими, так и с механическими рисками, поэтому безопасность является главным приоритетом. Соблюдение надлежащих мер предосторожности защищает как тестер, так и оборудование, обеспечивая надежные результаты без несчастных случаев. Вот основные меры безопасности, которые следует соблюдать:

Закрепите двигатель правильно

• Всегда надежно устанавливайте двигатель перед подачей питания.

• Незакрепленный двигатель может сильно вращаться, что может привести к травмам или повреждению.

Используйте защитное снаряжение

• Наденьте защитные очки , чтобы защитить глаза от мусора или случайных искр.

• Используйте изолированные перчатки , чтобы избежать поражения электрическим током при работе с проводами или силовыми соединениями.

Ограничьте мощность во время первоначальных испытаний

• Начните с малого газа или используйте источник питания с ограничением тока..

• Это предотвращает повреждения из-за неожиданного поведения двигателя или неисправностей проводки.

Держите руки и одежду подальше от вращающихся частей.

• Никогда не прикасайтесь к валу, гребным винтам или прикрепленному грузу во время работы двигателя.

• Избегайте свободной одежды и украшений, которые могут попасть в движущиеся компоненты.

Проверьте проводку перед включением питания

• Убедитесь, что все соединения надежны и правильно изолированы.

• Убедитесь, что нет оголенных проводов, которые могут закоротить корпус двигателя или друг друга.

Работайте в безопасной среде

• Проводите испытания на непроводящей поверхности вдали от легковоспламеняющихся материалов.

• Поддерживайте чистое и хорошо освещенное рабочее место, чтобы свести к минимуму несчастные случаи.

Мониторинг температуры

• Двигатели могут быстро нагреваться во время испытаний. Дайте им остыть между запусками , чтобы предотвратить повреждение изоляции или обмотки.

Соблюдая эти меры предосторожности, мы минимизируем риск и гарантируем, что процесс тестирования 3-проводного бесщеточного двигателя будет безопасным и эффективным . Надлежащие меры безопасности также продлевают срок службы двигателя и подключенных к нему компонентов, обеспечивая надежную работу во всех приложениях.

11. Вывод: эффективное тестирование обеспечивает длительный срок службы двигателя.

Надлежащее тестирование 3-проводного бесщеточного двигателя — это не просто рутинная процедура, это важный шаг для обеспечения надежности, эффективности и долговечности . Систематически выполняя визуальные осмотры, электрические испытания и функциональные проверки , мы можем выявить потенциальные проблемы до того, как они перерастут в отказ двигателя.

Хорошо организованный процесс тестирования помогает:

• Обнаруживайте неисправности обмотки на ранней стадии путем измерения сопротивления и непрерывности.

• Предотвратите короткие замыкания , проверив изоляцию между проводами и корпусом двигателя.

• Обеспечьте плавное вращение и правильную работу под нагрузкой, используя ESC и контролируемую мощность.

• Выявляйте механические проблемы , такие как изношенные подшипники или смещение ротора, прежде чем они повлияют на производительность.

Последовательное тестирование не только повышает производительность двигателя , но и защищает подключенное оборудование, будь то дроны, радиоуправляемые автомобили, электронные велосипеды или промышленное оборудование. Регулярное техническое обслуживание в сочетании с тщательными испытаниями увеличивает срок службы , сокращает время простоя и позволяет избежать дорогостоящих замен.

В заключение, правильное тестирование 3-проводного бесщеточного двигателя гарантирует его надежную, эффективную и безопасную работу на протяжении всего срока службы.
