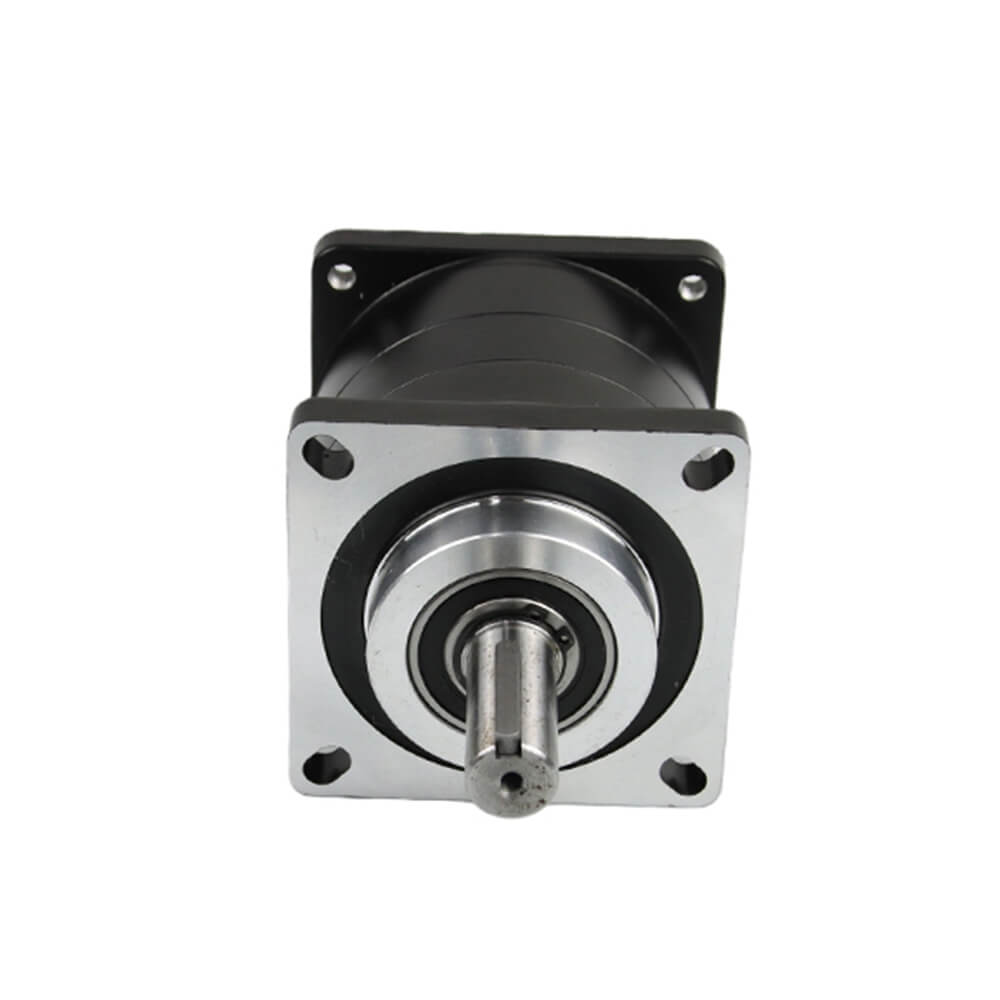

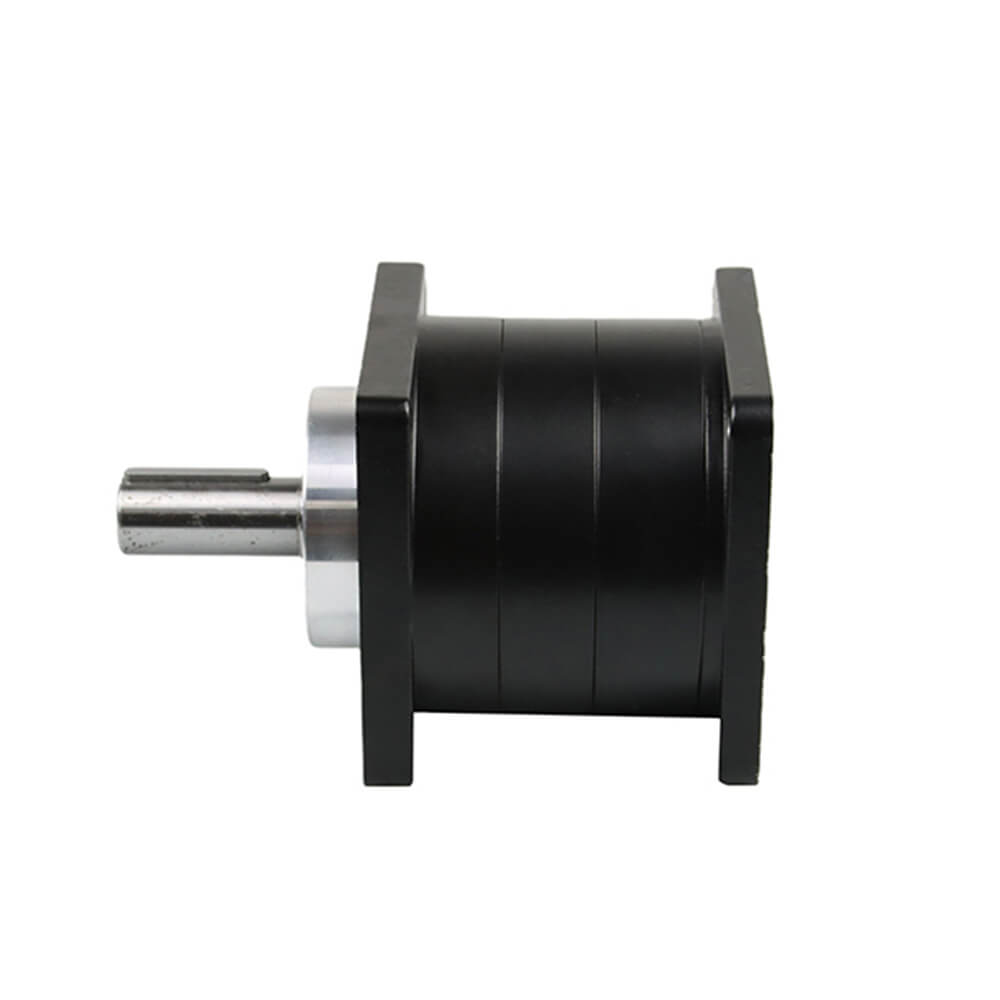

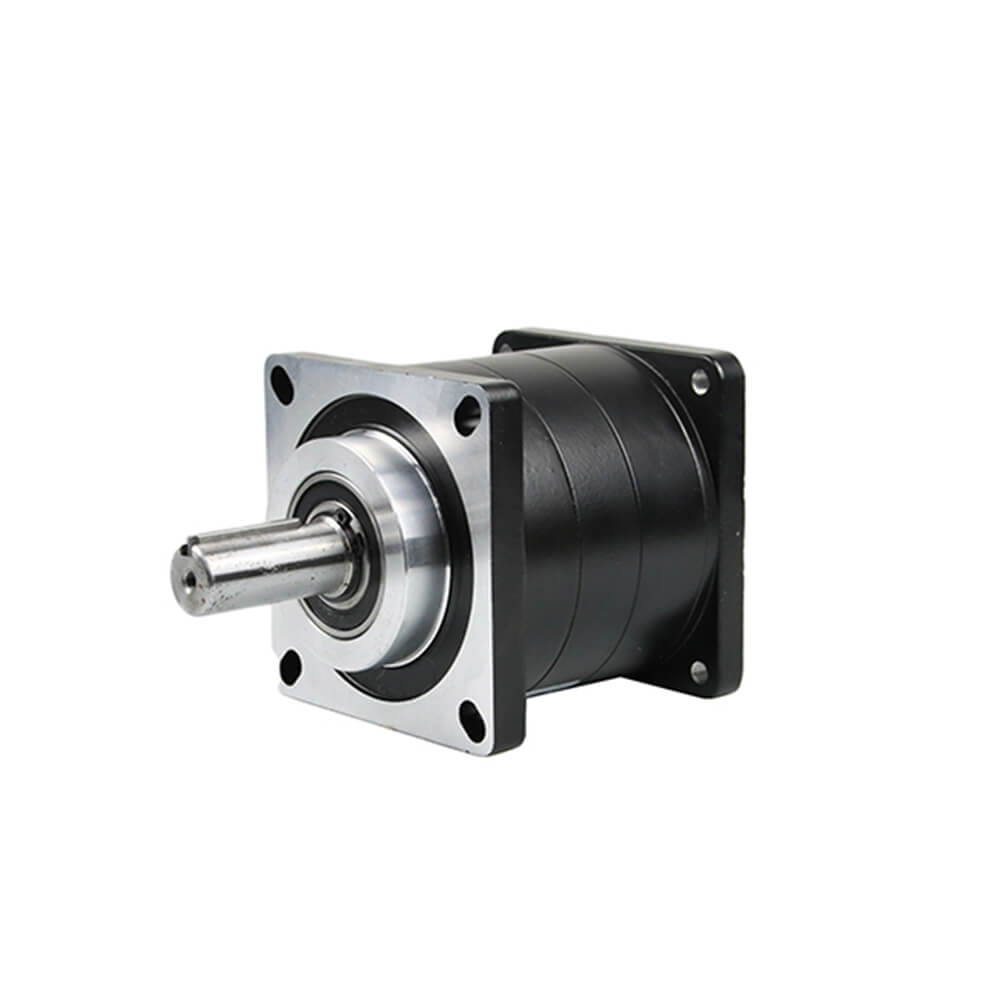

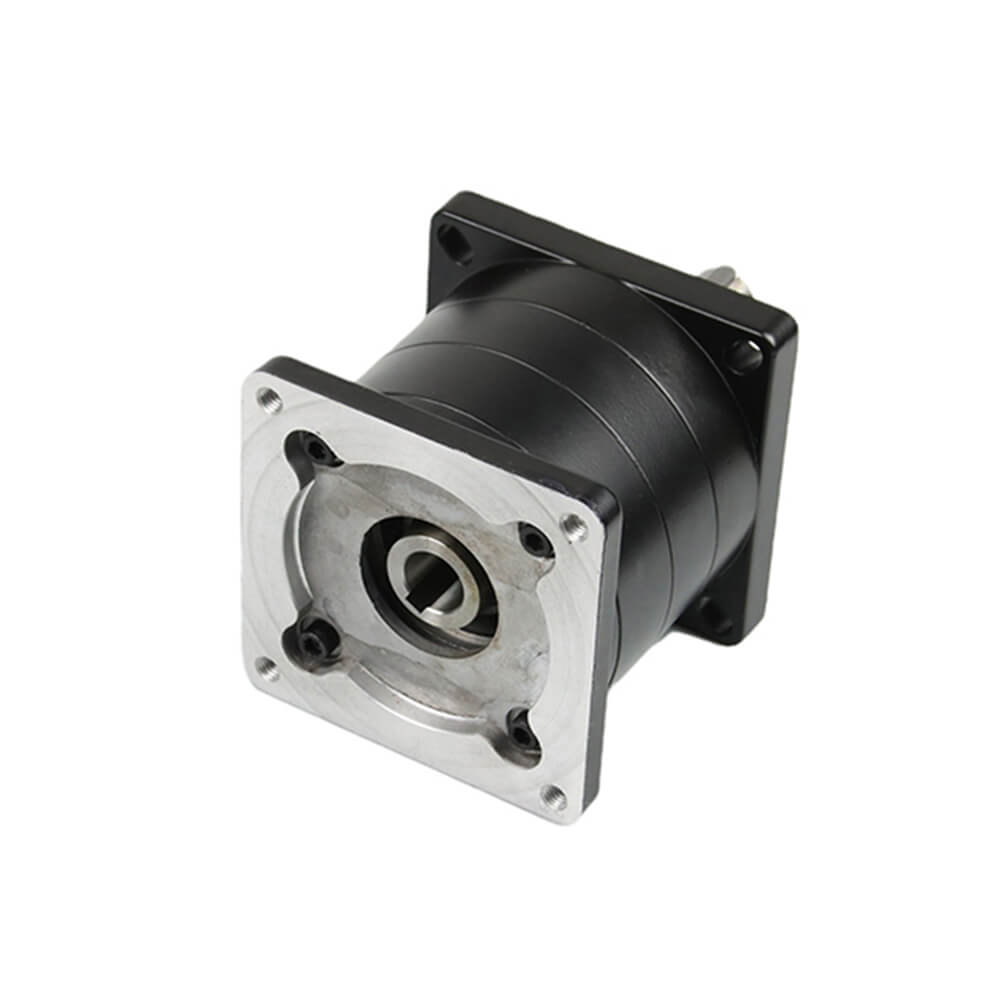

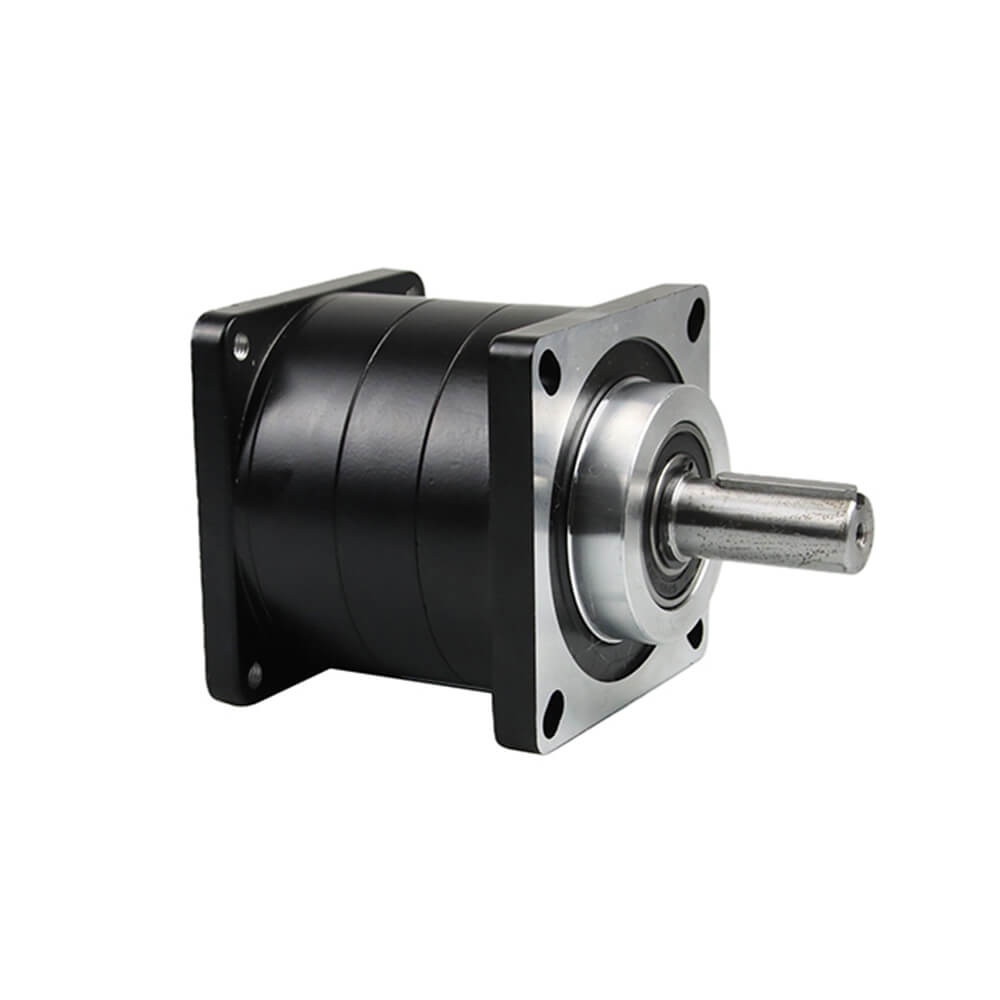

Réducteur planétaire commun série JK-PX57 pour moteur pas à pas Nema 23 24, rapport de vitesse: 3/4/5/6/7/10/16/20/24/30/36/40/50/64/96/100/144/216:1

Type : boîte de vitesses planraire de haute précision série JK-PX57

Rapport de vitesse : 3:1/4:1/5:1/6:1/7:1/10:1/16:1/20:1/24:1/30:1/36:1/40:1/50:1/64:1/96:1/100:1/144:1/216:1

Couple nominal : 15 N.m / 30 Nm / 40N.m

Modèle:
Série JK-PX57
Marque:
Jkongmoteur
Quantité minimale de commande :
10 pièces


Disponibilité:



Renseigner

La taille de cette boîte de vitesses est de 57 x 57 mm /60 x 60 mm et le diamètre de l'arbre d'entrée est de 8 mm. Cette boîte de vitesses planétaire de haute précision appartient à la boîte de vitesses de la série HPS, avec un rapport de démultiplication 3:1 / 4:1 / 5:1 / 6:1 / 7:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 /36:1 / 40:1 / 50:1 / 64:1 / 96:1 / 100:1 / 144:1 / 216:1 et un jeu maximum de 15 arc-min / 30 arc-min / 50 arc-min . C'est un excellent choix pour les applications qui nécessitent une bonne précision et fiabilité à un prix exceptionnel. Cette boîte de vitesses planétaire en ligne intègre un accouplement d'arbre d'entrée qui peut correspondre à n'importe quel moteur pas à pas Nema 23 24 standard.

Spécifications de la boîte de vitesses :

Modèle : série JK-PX57
Type de boîte de vitesses : boîte de vitesses planétaire
Rapport de transmission : 3:1 / 4:1 / 5:1 / 6:1 / 7:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 40:1 / 50:1 / 64:1 / 96:1 / 100:1 / 144:1 / 216:1
Efficacité : 95 % / 90 % / 85 %
Jeu : ≤15 arcmin/ ≤30 arcmin/ ≤50 arcmin
Couple nominal : 15 N.m / 30 N.m / 40N.m
Couple MAX : 25N.m / 40 N.m / 50N.m
Vitesse d'entrée nominale : ≤ 3000 tr/min
Durée de vie moyenne : 20 000 heures
Bruit : ≤60dB / ≤65dB / ≤75dB
Niveau de protection : iP65

Spécifications physiques :

Longueur de la boîte de vitesses : 72 mm/86 mm/100 mm
Diamètre de l'arbre de boîte de vitesses : Φ14 mm
Longueur de l'arbre de boîte de vitesses : 22 mm
Longueur de la clé de boîte de vitesses : 20 mm
JK- PX57-L1 / L2 / L3 Poids : 0,90 kg / 1,20 kg / 1,40 kg

série JK-PX57-L : Spécifications communes du réducteur planétaire

Nombre de trains d'engrenages	/	1						2							3
Rapport de réduction	/	3	4	5	6	7	10	16	20	24	30	36	40	50	64	96	100	144	216
Longueur	mm	72						86							100
Charge nominale	Nm	15						30							40
Charge maximale	Nm	25						40							50
Efficacité	%	95						90							85
Jeu à vide	arcmin	≤15						≤30							≤50
Poids	Kilogrammes	0.9						1.2							1.4
Bruit	dB	≤60						≤65							≤75
Vitesse d'entrée nominale	tr/min	≤3000
Degré de protection	IP	IP65
Horaires de travail	H	20000
Méthodes d'installation	/	Bride

du réducteur planétaire : Spécifications physiques

Spécification physique
Type d'arbre moteur	/	Arbre rond
Longueur de la boîte de vitesses	mm	72/86/100
Type d'arbre de boîte de vitesses	/	Type d'arbre de clé
Diamètre de l'arbre de boîte de vitesses	mm	14
Longueur de l'arbre de boîte de vitesses	mm	22
Longueur de clé de boîte de vitesses	mm	20
Poids	kilos	0,9 / 1,2 / 1,4
