JKBLD1100 DC Motor Driver

●สามารถเชื่อมต่อกับบอร์ดจอแสดงผลความเร็วภายนอก JKBL01 แสดง
ความเร็วตั้งค่าพารามิเตอร์ไดรฟ์
●มีการออกแบบกระแสไฟปิดสองครั้งด้วยแรงบิดความเร็วต่ำและ
การทำงานที่ราบรื่น
●มีเอาต์พุตความเร็วสูงด้วยความเร็วสูงสุด 10,000 รอบต่อนาที / นาที
●โหมดควบคุมความเร็วเป็นความเร็ว PWM ภายนอกและ
ความเร็วโพเทนชิออมิเตอร์ภายนอก
●มี EN, DIR, ด้านการควบคุมสัญญาณ x1;
●สามารถส่งสัญญาณ FG (Optoelectronic Solation, GATE OUTPUT);
●สามารถส่งสัญญาณ ALM ให้ผู้ใช้ตรวจจับได้
●มีกระแสไฟฟ้าเกินแรงดันเกินกว่าแรงดันไฟฟ้าการควบคุมพัดลมและข้อผิดพลาดเฟสเซ็นเซอร์เซ็นเซอร์ฮอลล์มอเตอร์และฟังก์ชั่นการป้องกันอื่น ๆ

แบบอย่าง:
JKBLD1100
ยี่ห้อ:
jkongmotor
moq:
10 ชิ้น


ขนาด:	JKBLD1100
ความพร้อม:



สอบถาม

คำอธิบาย:

JKBLD1100 เป็น ผลิตภัณฑ์ ไฮเทคล่าสุด ของ บริษัท ของเรา สำหรับสนามไดรฟ์มอเตอร์พลังงานขนาดกลาง มันใช้วงจรรวมขนาดใหญ่เพื่อแทนที่ฮาร์ดแวร์ดั้งเดิมดังนั้นจึงมีประสิทธิภาพสูงกว่าของการต่อต้านการติดขัดและความสามารถในการตอบสนองที่รวดเร็ว มันเหมาะสำหรับมอเตอร์ DC แบบสามเฟสแรงดันไฟฟ้าต่ำทั้งหมดที่มีกระแสสูงสุดต่ำกว่า 5A และแรงดันไฟฟ้าต่ำ V- V 80) 250ไม่ ว่า A C V- V (บอร์ดแสดง C 80จะ 220เป็นคนขับมอเตอร์ที่มีฮอลล์หรือไม่ มีการใช้กันอย่างแพร่หลายในอุปกรณ์ถักอุปกรณ์การแพทย์เครื่องจักรบรรจุภัณฑ์อาหารเครื่องมือไฟฟ้าและพื้นที่ควบคุมระบบไฟฟ้าอัตโนมัติ

คุณสมบัติ:

●สามารถเชื่อมต่อกับบอร์ดจอแสดงผลความเร็วภายนอก JKBL01 แสดงความเร็วตั้งค่าพารามิเตอร์ไดรฟ์
●มีการออกแบบกระแสไฟปิดสองครั้งด้วยแรงบิดความเร็วต่ำและการทำงานที่ราบรื่น
●มีเอาต์พุตความเร็วสูงด้วยความเร็วสูงสุด 10,000 รอบต่อนาที / นาที
●โหมดควบคุมความเร็วเป็นความเร็ว PWM ภายนอกและความเร็วโพเทนชิออมิเตอร์ภายนอก
●มี EN, DIR, ด้านการควบคุมสัญญาณ x1;
●สามารถส่งสัญญาณ FG (Optoelectronic Solation, GATE OUTPUT);
●สามารถส่งสัญญาณ ALM ให้ผู้ใช้ตรวจจับได้
●มีกระแสไฟฟ้าเกินแรงดันเกินกว่าแรงดันไฟฟ้าการควบคุมพัดลมและข้อผิดพลาดเฟสเซ็นเซอร์เซ็นเซอร์ฮอลล์มอเตอร์และฟังก์ชั่นการป้องกันอื่น ๆ

คำอธิบายไดรเวอร์มอเตอร์ DC แบบไร้แปรง：

ยี่ห้อ	jkongmotor
แบบอย่าง	JKBLD1100
ประเภทคนขับ	ไดรเวอร์มอเตอร์ dc brushless
DC / AC	DC/AC
มอเตอร์ที่เหมาะสม	3 เฟส DC มอเตอร์ ไร้เดี่ยว
แรงดันไฟฟ้าอินพุต	AC80V - AC220V
กระแสเอาต์พุต	สูงสุด 5A
ช่วงความเร็วมอเตอร์	0.RPM - 10,000RPM

ข้อมูลจำเพาะไฟฟ้า:

(1） อุณหภูมิสิ่งแวดล้อม: 25 ℃

แหล่งจ่ายไฟ	AC80V ～ 220V Direct Current (ความจุตามการเลือกพลังงานมอเตอร์)
กระแสอินพุตสูงสุด	ไม่เกิน 5 a (ตามมอเตอร์และโหลดอันดับ)
กำลังสูงสุด	ค่าสูงสุดคือ 1100W (ห้ามมอเตอร์พลังงานอย่างเคร่งครัด)
มอเตอร์ที่ปรับได้	กำลังขับออก≤750Wมอเตอร์
ความต้านทานฉนวน	อุณหภูมิทั่วไป﹥ 500mΩ
ความแข็งแรงของฉนวน	อุณหภูมิและความดันทั่วไป 0.5kV， 1 นาที

(2) พารามิเตอร์สิ่งแวดล้อม

วิธีการระบายความร้อน		การระบายความร้อนด้วยอากาศตามธรรมชาติ (แนะนำให้ใช้การระบายความร้อนด้วยอากาศ)
สิ่งแวดล้อม	เงื่อนไข	หลีกเลี่ยงฝุ่นละอองหมอกน้ำมันและก๊าซกัดกร่อน
	อุณหภูมิ	0 ℃～+50 ℃
	ความชื้น	﹤80% RH， ไม่มีการควบแน่นไม่มีน้ำค้างแข็ง
	การสั่นสะเทือน	﹤0.5G （4.9m/s2) 10Hz-60Hz (การดำเนินการไม่ต่อเนื่อง)
อุณหภูมิที่สงวนไว้		-20 ℃～+65 ℃

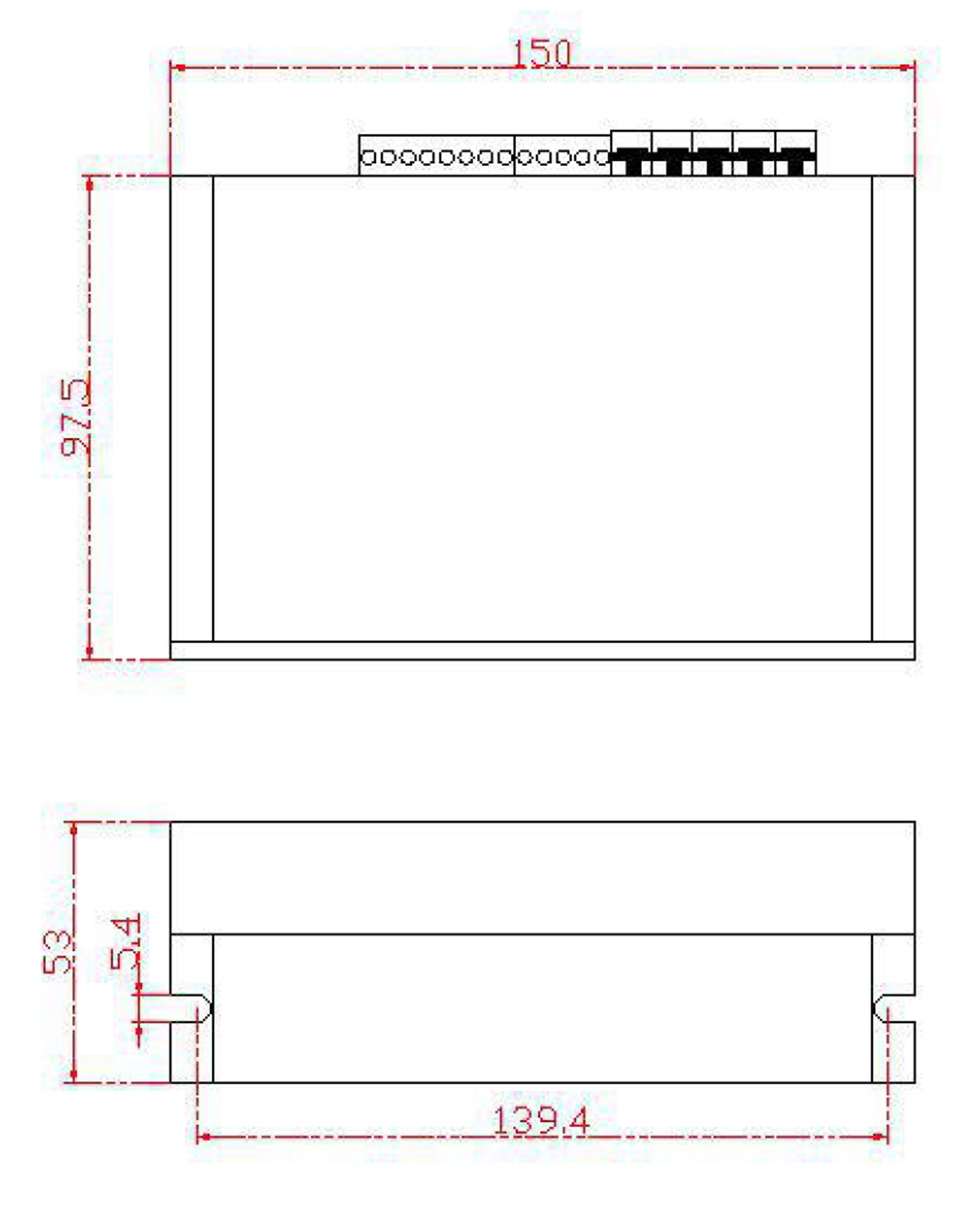

ขนาด		150mmx97.5mmx53mm
น้ำหนัก		ประมาณ 0.55 กิโลกรัม

หมายเหตุ: เนื่องจากการเปลี่ยนแปลงอย่างมากในอุณหภูมิของสภาพแวดล้อมการจัดเก็บจึงเป็นเรื่องง่ายที่จะสร้างการควบแน่นหรือน้ำค้างแข็ง ในกรณีนี้ควรวางไดรฟ์เป็นเวลา 12 ชั่วโมงหรือมากกว่า จนกว่าอุณหภูมิไดรฟ์และอุณหภูมิโดยรอบจะสอดคล้องกันก็สามารถใช้พลังงานได้

คำอธิบายสัญญาณพอร์ต:

หมวดหมู่สัญญาณ	เทอร์มินัล	คำอธิบายการทำงาน
ไฟแสดงสถานะ	พลัง	หากตัวบ่งชี้พลังงานสีเขียวสว่างขึ้นแสดงว่ากำลังไฟเป็นเรื่องปกติ
ไฟแสดงสถานะ	มรานีหนึ่ง	หากตัวบ่งชี้สถานะสีแดงเป็นแฟลชช้าหมายถึงการรอ แฟลชด่วนหมายถึงการทำงาน มันมักจะจุดไฟหมายถึงความผิดพลาดหรือออฟไลน์;
พอร์ตการสื่อสาร RS232	TTL	สามารถเชื่อมต่อกับบอร์ดจอแสดงผลความเร็วภายนอก ZM-BL01 เพื่อแสดงความเร็ว ZM-BL01 ยังสามารถตั้งค่าพารามิเตอร์ไดรฟ์ รายละเอียดจะแสดงในคำแนะนำ ZM-BL01
พอร์ตควบคุมสัญญาณ	+5V1	กำลังควบคุมสัญญาณไฟ+(เอาต์พุตกำลังด้านใน)
	VSP	x xternalสัญญาณควบคุมความเร็ว วิธีการควบคุม: โดยการเชื่อมต่อกับโพเทนชิออมิเตอร์เพื่อเปลี่ยน VSP จากนั้นสามารถปรับความเร็วได้ 0 ~ 100% ช่วงคือ 0-5V
	X1	สัญญาณอินพุตเบรกในระดับต่ำหรือไปยัง GND1 ไฟสีแดงจะปิด (แรงเบรกเบรกสามารถปรับได้ตามความต้องการของลูกค้า) เมื่อ X1 เชื่อมต่อกับ +5v1 หรือไม่มีพอร์ตใด ๆ
	FG	เอาต์พุตพัลส์ความเร็วมอเตอร์วัดความถี่ของสัญญาณนี้ จากนั้นแปลงเป็นความเร็วมอเตอร์จริง
	DIR	ทิศทางการหมุนถูกควบคุมด้วยระดับไฟฟ้าสูงและต่ำมอเตอร์ไปข้างหน้า: เชื่อมต่อกับ GND1, การกลับมอเตอร์ （anticlockwise); โดยไม่ต้อง GND1 หรือเชื่อมต่อกับ +5V, มอเตอร์ไปข้างหน้า
	en	เชื่อมต่อกับ GND1 มอเตอร์สามารถทำงานได้ (สถานะออนไลน์); โดยไม่ต้องเชื่อมต่อหรือคันโยกไฟฟ้ามอเตอร์ไม่สามารถทำงานได้ (สถานะออฟไลน์และไฟสีแดงทำงานได้)
	มรานีหนึ่ง	มันคือเอาต์พุตการถ่ายโอนสัญญาณ เมื่อพลังงานตกอยู่ในอันตรายกระแสกระแสจะช้า
	GND1	แหล่งจ่ายไฟของสัญญาณควบคุม
พอร์ตควบคุมฮอลล์	+5v2	+ พลังงานห้องโถงมอเตอร์
	หู	สัญญาณเซ็นเซอร์ฮอลล์
	HV	สัญญาณเซ็นเซอร์ฮอลล์ HV
	HW	สัญญาณเซ็นเซอร์ฮอลล์ HW
	GND2	แหล่งจ่ายไฟของฮอลล์มอเตอร์
มอเตอร์และพลังงาน	คุณ、 v、 w	สัญญาณเอาต์พุตสามเฟสของมอเตอร์
มอเตอร์และพลังงาน	AC1、 AC2	กำลังอินพุตคือ ( AC80V 80บอร์ด แสดง 250C V ～ V. -220V)

ฟังก์ชั่นและวิธีการ:

โหมดความเร็ว (VSP/PWM)

1. ความเร็วอินพุตภายนอก: เทอร์มินัลภายนอกสองตัวของโพเทนชิออมิเตอร์ภายนอก (5K-10K) ที่เชื่อมต่อกับเทอร์มินัล GND1 และ +5 V1 ของไดรเวอร์ หากตัวควบคุมเชื่อมต่อกับปลาย VSP คุณสามารถใช้โพเทนชิออมิเตอร์ภายนอกเพื่อปรับความเร็ว นอกจากนี้ยังสามารถทำได้โดยหน่วยควบคุมอื่น ๆ (เช่น PLC, ไมโครคอนโทรลเลอร์ ฯลฯ ) อินพุตแรงดันไฟฟ้าอะนาล็อกไปยังด้าน VSP (เทียบกับ GND1) พอร์ต VSP ยอมรับช่วง DC 0V ~ +5 V และความเร็วมอเตอร์ที่สอดคล้องกันคือ 0 ~ ความเร็วที่ได้รับการจัดอันดับ

2. ความเร็ว PWM: จุดจบบวกของ PWM เชื่อมต่อกับ VSP ปลายลบเชื่อมต่อกับ GND1 ความถี่คือ 100Hz-100kHz เปลี่ยนความเร็วรอบการทำงาน

เบรค

(x1)

โดยการควบคุมระดับไฟฟ้าสูงและต่ำระหว่าง X1 เพื่อควบคุมสถานะมอเตอร์ o n ระดับ ต่ำ ไฟฟ้า , x1 หยุด, เมื่อ เบรก ทำงาน, ไฟสีแดงปิด; เมื่อ X1 อยู่ใน ไฟฟ้า สูงหรือไม่มีการเชื่อมต่อมอเตอร์สามารถได้รับอนุญาตให้ทำงานได้ สถานะ ( แรงเบรกเบรก สามารถปรับได้ตาม ลูกค้า )ข้อกำหนดของ

เอาต์พุตสัญญาณความเร็ว

（fg）

ไดรฟ์ให้สัญญาณพัลส์ความเร็วมอเตอร์ซึ่งเป็นสัดส่วนที่เป็นบวกกับความเร็วมอเตอร์วิธีเอาต์พุตพัลส์: RPUP 4.7K, เอาท์พุทตัวสะสมแบบเปิด

1. ความเร็วมอเตอร์ (รอบต่อนาที) = f ÷ n × 60

F = กระแสความถี่ที่วัดได้จริงบนเท้า FG โดยตารางความถี่

n = ลอการิทึมขั้ว, 2 ขั้วมอเตอร์, n = 2; มอเตอร์ 4 เสา, n = 4

ตัวอย่างเช่น: ผู้ใช้เลือกมอเตอร์ 4 เสา เมื่อสัญญาณ FG เอาท์พุทคือ 200Hz ความเร็วมอเตอร์ = 200 ÷ 4 × 60 = 3000 r / นาที

2.เกี่ยวกับออปโตอิเล็กทรอนิกส์ แยกออก ประตูเอาต์พุต

สัญญาณบวกและสัญญาณเชิงลบของมอเตอร์ （dir)

โดยการควบคุม DIR ระดับต่ำในระดับสูงเพื่อควบคุมการเลี้ยวบวกและย้อนกลับของมอเตอร์

สังเกตเห็น: ฉับพลันเมื่อมอเตอร์อยู่ที่ความเร็วสูงเพื่อหลีกเลี่ยงความเสียหายของมอเตอร์และอุปกรณ์เมื่อ DIR ได้รับการแปลงเดียวเราต้องทำให้มอเตอร์หยุดทำงานเป็นเวลา 1 วินาทีจากนั้นเปลี่ยนทิศทางมอเตอร์ปรับปรุงความเร็วเป็นค่าที่ตั้งไว้

สัญญาณเริ่ม/หยุด （en)

ด้วยการควบคุมระดับต่ำของ EN เพื่อควบคุมการหยุดและทำงานของมอเตอร์ เมื่อ EN อยู่ในระดับต่ำมอเตอร์วิ่ง; เมื่อ EN อยู่ในระดับสูงหรือไม่เชื่อมต่อการทำงานของมอเตอร์หยุดทำงานแสงสีแดงจะทำงานต่อไป เมื่อมอเตอร์ควบคุมหยุดโดยพอร์ต EN มันคือการหยุดธรรมชาติและการวิ่งปกตินั้นเกี่ยวข้องกับความเฉื่อยมากเกินไป การใช้พลังงานน้อยกว่าหรือเท่ากับ 30mA

ค่าความผิดพลาด: ลัดวงจรด้วย EN และ GND1

สัญญาณเตือนภัย (ALM)

เอาต์พุตปกติคือ 5V เมื่อมีแรงดันไฟฟ้ามากเกินไปสัญญาณฮอลล์ที่ไม่ถูกต้องหรือหยุดในมอเตอร์สัญญาณคือ 0V ไฟสีแดงทำงานต่อไป
