ไดร์เวอร์สเต็ปเปอร์มอเตอร์

• ความสามารถแบบไมโครสเต็ปปิ้ง
• การควบคุมปัจจุบัน (เทคโนโลยี Chopper Drive)
• อินเตอร์เฟซขั้นตอนและทิศทาง
• รองรับแรงดันไฟฟ้าและช่วงกระแสกว้าง
• สแตนด์บายอัตโนมัติหรือการลดกระแสไฟที่ไม่ได้ใช้งาน
• การป้องกันกระแสเกินและไฟฟ้าลัดวงจร
• การป้องกันและการตรวจสอบความร้อน
• การควบคุมทิศทางและเปิดใช้งานอินพุต
• ความสามารถความถี่ขั้นตอนสูง
• โหมดการควบคุมหลายโหมด

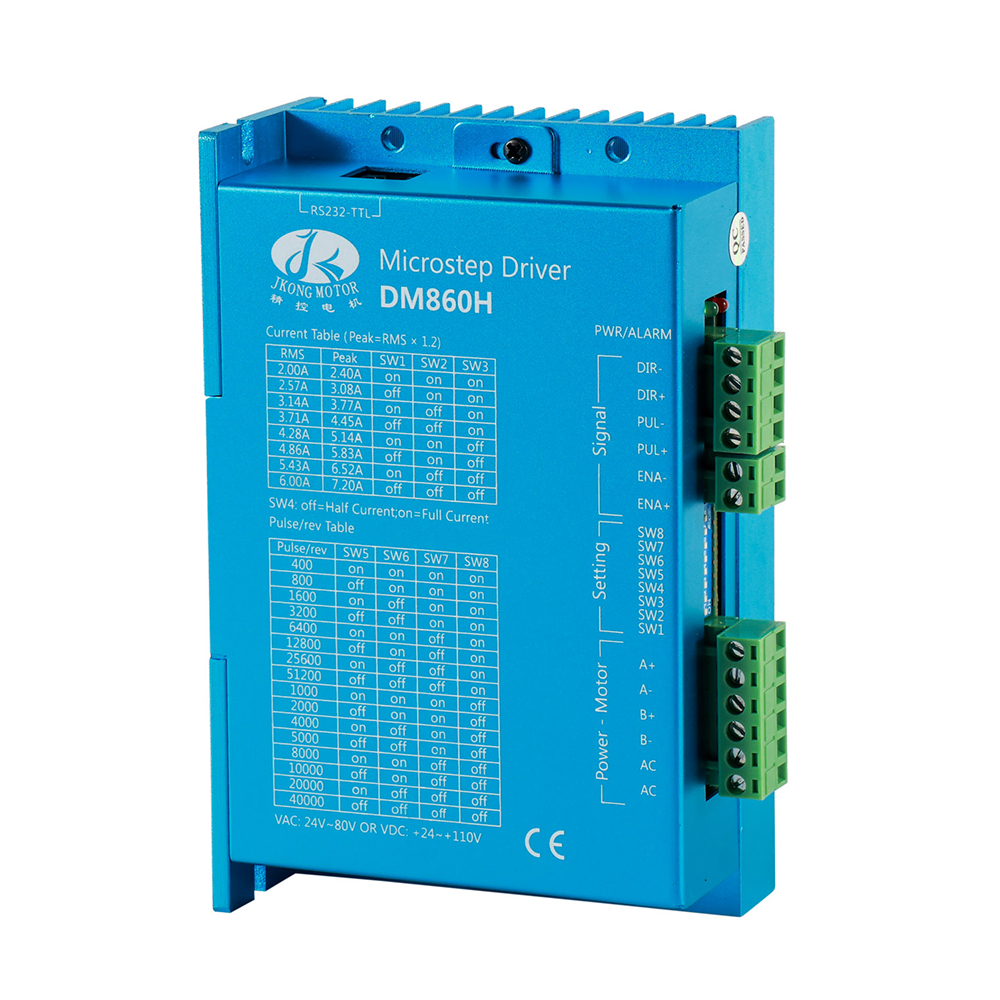

ไดร์เวอร์สเต็ปเปอร์มอเตอร์ควบคุมพัลส์แบบวงเปิด 2 เฟส

สเต็ปเปอร์มอเตอร์ชนิดพัลส์สองเฟสรองรับโหมดพัลส์และทิศทางและโหมด CW/CCW มีช่วงแรงดันไฟฟ้าอินพุตหลายช่วงให้เลือก: 12-24VDC, 18-30VDC, 18-60VDC, 24-72VDC, 24-80VDC, 18-80VAC, 24-80VAC, 150-220VAC ส่วนย่อยไมโครสเต็ปเสริมสูงสุดคือ 60000 สเต็ป/รอบ พร้อมการลดกระแสเมื่อไม่ได้ใช้งาน ป้องกันเสียงสะท้อนในโดเมนความเร็วต่ำ สัญญาณอินพุต การกรอง การแบ่งย่อยขั้นตอนย่อยโดยการหมุนหมายเลข การรายงานข้อผิดพลาดในการทดสอบตัวเอง ฯลฯ เหมาะสำหรับการใช้งานสเต็ปเปอร์มอเตอร์แบบวงเปิดสองเฟสที่มีการควบคุมมอเตอร์ที่แม่นยำ ซึ่งทำให้มอเตอร์ทำงานได้อย่างราบรื่นโดยแทบไม่มีการสั่นสะเทือนและเสียงรบกวน

ไดร์เวอร์สเต็ปเปอร์มอเตอร์ควบคุมพัลส์วงปิด 2 เฟส

สเต็ปเปอร์แบบวงปิดชนิดพัลส์สองเฟสรองรับโหมดพัลส์และทิศทางและโหมด CW/CCW ใช้ชิปประมวลผลดิจิทัลล่าสุดและใช้เทคโนโลยีอัลกอริธึมการควบคุมกระแสและความถี่ขั้นสูง มีโครงสร้างที่กะทัดรัด ขนาดเล็ก ประหยัดพื้นที่ และความสามารถด้านกระแสไฟเกิน การป้องกันแรงดันไฟฟ้าเกินและข้อผิดพลาดในการติดตาม และเทคโนโลยีการให้ความร้อนด้วยการสั่นสะเทือนที่ดีขึ้น รองรับสเต็ปเปอร์มอเตอร์วงปิดขนาด 42 มม. 57 มม. 60 มม. และ 86 มม. พร้อมการควบคุมมอเตอร์ที่แม่นยำ ซึ่งทำให้มอเตอร์ทำงานได้อย่างราบรื่นโดยแทบไม่มีการสั่นสะเทือนและเสียงรบกวน

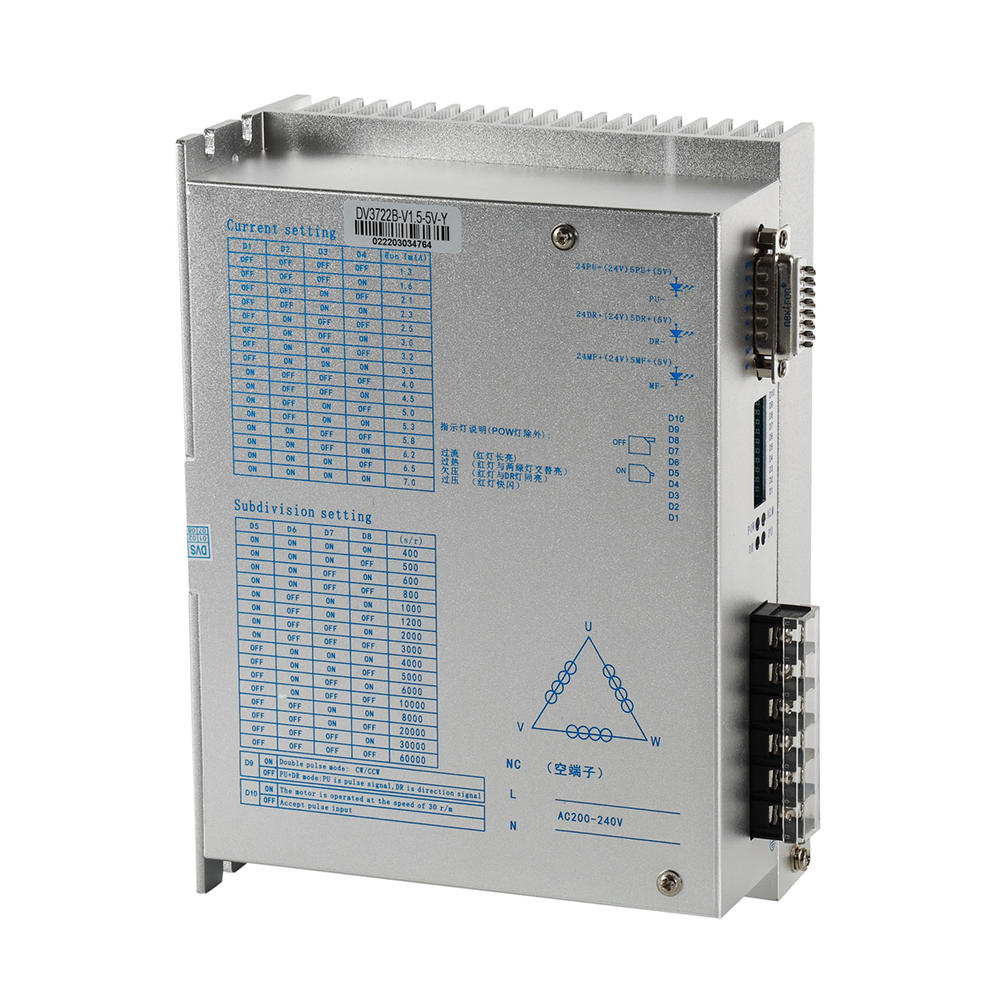

ไดร์เวอร์สเต็ปเปอร์มอเตอร์ควบคุมพัลส์แบบวงเปิด 3 เฟส

โปรแกรมควบคุมสเต็ปเปอร์ควบคุมพัลส์สามเฟสเป็นโปรแกรมควบคุมสเต็ปเปอร์มอเตอร์ดิจิตอลรุ่นใหม่ที่รวมชิปควบคุม DSP ขั้นสูงและโมดูลไดรฟ์อินเวอร์เตอร์สามเฟส สเต็ปเปอร์มอเตอร์ไฮบริดสามเฟสประเภทต่างๆ ที่มีแรงดันไฟฟ้าขับ 24-50VDC, 20-60VDC, 170-260VAC และเส้นผ่านศูนย์กลางภายนอก 57-130 มม. ไดรเวอร์ใช้วงจรคล้ายกับหลักการควบคุมเซอร์โวภายใน วงจรนี้สามารถทำให้มอเตอร์ทำงานได้อย่างราบรื่นโดยแทบไม่มีการสั่นสะเทือนและเสียงรบกวน ที่ความเร็วสูง แรงบิดของมอเตอร์จะสูงกว่าสเต็ปเปอร์มอเตอร์แบบไฮบริดสองเฟสและห้าเฟสมาก ความแม่นยำของตำแหน่งสามารถเข้าถึงได้ถึง 60,000 ก้าว/รอบ

ไดร์เวอร์ Stepper Motor ทำงานอย่างไร?

ในโลกของการควบคุมการเคลื่อนไหวที่แม่นยำ สเต็ปเปอร์มอเตอร์เป็นหนึ่งในตัวเลือกที่น่าเชื่อถือและมีประสิทธิภาพมากที่สุด อย่างไรก็ตาม ประสิทธิภาพและความแม่นยำของมันขึ้นอยู่กับองค์ประกอบสำคัญอย่างหนึ่งอย่างมาก นั่นก็คือ ตัวขับสเต็ปเปอร์มอเตอร์ อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะนี้ทำหน้าที่เป็นสะพานเชื่อมระหว่างระบบควบคุม (เช่น ไมโครคอนโทรลเลอร์หรือ PLC) และสเต็ปเปอร์มอเตอร์ โดยแปลงสัญญาณควบคุมพลังงานต่ำให้เป็นพัลส์กระแสไฟกำลังสูงที่จะเคลื่อนมอเตอร์ด้วยความแม่นยำที่แน่นอน



1. บทบาทพื้นฐานของไดรเวอร์สเต็ปเปอร์มอเตอร์

ตัวขับสเต็ปเปอร์มอเตอร์เป็นวงจรอิเล็กทรอนิกส์ที่ควบคุมกระแสไหลผ่านขดลวดมอเตอร์เพื่อให้สเต็ปเปอร์มอเตอร์หมุนเป็นขั้นไม่ต่อเนื่อง โดยจะแปลสัญญาณคำสั่งแรงดันต่ำและสลับกำลังกระแสสูงกว่าที่ขดลวดมอเตอร์ต้องการ

โดยพื้นฐานแล้วจะทำหน้าที่หลักสามประการ:

• รับสัญญาณคำสั่ง (อินพุตขั้นตอนและทิศทาง)
• ควบคุมกระแสและแรงดันไฟฟ้าที่จ่ายให้กับขดลวดมอเตอร์
• ควบคุมการเคลื่อนไหวตามลำดับขั้นตอนเพื่อให้ได้ความเร็ว ทิศทาง และตำแหน่งที่ต้องการ

หากไม่มีไดรเวอร์ สเต็ปเปอร์มอเตอร์จะไม่สามารถทำงานได้อย่างมีประสิทธิภาพ เนื่องจากต้องใช้พัลส์ไฟฟ้าที่กำหนดเวลาอย่างแม่นยำจึงจะเคลื่อนที่ได้อย่างแม่นยำ



2. ทำความเข้าใจหลักการควบคุมสเต็ปเปอร์มอเตอร์

สเต็ปเปอร์มอเตอร์ทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ภายในมอเตอร์มีขดลวดแม่เหล็กไฟฟ้าหลายม้วนเรียงกันรอบๆ โรเตอร์ที่มีแม่เหล็กถาวรหรือฟันเหล็กอ่อน เมื่อขดลวดได้รับพลังงานในลำดับเฉพาะ ขดลวดจะสร้างสนามแม่เหล็กที่ดึงโรเตอร์ให้อยู่ในแนวเดียวกันกับแต่ละเฟสที่ได้รับพลังงาน

สเต็ปเปอร์ไดรเวอร์มีหน้าที่รับผิดชอบในการจ่ายพลังงานให้กับคอยล์เหล่านี้ในลำดับที่ถูกต้องและในเวลาที่เหมาะสม

พัลส์ไฟฟ้าแต่ละตัวที่ส่งไปยังไดรเวอร์จะสอดคล้องกับขั้นตอนทางกลหนึ่งของมอเตอร์

ตัวอย่างเช่น:

• หนึ่งชีพจร = หนึ่งก้าว
• ชุดของพัลส์ = การหมุนอย่างต่อเนื่อง
• ความถี่พัลส์ = ความเร็วการหมุน
• จำนวนพัลส์ = การกระจัดเชิงมุม (ตำแหน่ง)

ดังนั้น ผู้ขับขี่จึงรับประกันการควบคุมการเคลื่อนไหวที่แม่นยำโดยไม่จำเป็นต้องตอบรับตำแหน่ง (ในระบบวงรอบเปิด)



3. สัญญาณอินพุต: ขั้นตอน ทิศทาง และเปิดใช้งาน

ไดรเวอร์สเต็ปเปอร์มอเตอร์ส่วนใหญ่ทำงานตามสัญญาณควบคุมพื้นฐานสามสัญญาณจากคอนโทรลเลอร์หรือไมโครคอนโทรลเลอร์:

ขั้นตอน (สัญญาณพัลส์):

แต่ละพัลส์จะกระตุ้นให้มอเตอร์เคลื่อนที่หนึ่งก้าว ความถี่พัลส์จะกำหนดความเร็วของมอเตอร์หมุน

DIR (สัญญาณทิศทาง):

สัญญาณนี้กำหนดทิศทางการหมุน — ตามเข็มนาฬิกา (CW) หรือทวนเข็มนาฬิกา (CCW) — โดยการตั้งค่าขั้วของกระแสไหลผ่านขดลวด

ENA (เปิดใช้งานสัญญาณ):

สัญญาณเสริมนี้จะเปิดใช้งานหรือปิดใช้งานเอาต์พุตตัวขับมอเตอร์ ทำให้สามารถเปิดหรือปิดมอเตอร์ได้เพื่อความปลอดภัยหรือการประหยัดพลังงาน

โดยทั่วไปสัญญาณเหล่านี้จะเป็นอินพุตลอจิกแรงดันต่ำ (เช่น 5V TTL) ซึ่งไดรเวอร์จะขยายเป็นเอาต์พุตกระแสสูงที่เหมาะสำหรับมอเตอร์



4. การควบคุมกระแสไฟฟ้าและการทำงานของวงจรชอปเปอร์

หน้าที่หลักอย่างหนึ่งของไดรเวอร์สเต็ปเปอร์มอเตอร์คือการควบคุมกระแสไฟ สเต็ปเปอร์มอเตอร์ต้องการการควบคุมกระแสที่แม่นยำเพื่อให้แน่ใจว่าแรงบิดสม่ำเสมอและป้องกันความร้อนสูงเกินไป

เพื่อให้บรรลุเป้าหมายนี้ ผู้ขับขี่ใช้เทคนิคที่เรียกว่าการควบคุมสับหรือการสับปัจจุบัน



การควบคุมชอปเปอร์ทำงานอย่างไร?

• ผู้ขับขี่จะตรวจสอบกระแสที่ไหลผ่านขดลวดมอเตอร์แต่ละตัวโดยใช้เซ็นเซอร์ภายใน
• เมื่อกระแสไฟเกินขีดจำกัดที่ตั้งไว้ ไดรเวอร์จะตัดไฟชั่วคราว (ตัดไฟ) จนกว่ากระแสไฟจะลดลงกลับภายในช่วงที่ต้องการ
• การสลับนี้เกิดขึ้นอย่างรวดเร็ว ซึ่งมักจะนับหมื่นครั้งต่อวินาที โดยจะรักษาระดับกระแสให้คงที่และมีประสิทธิภาพ

วิธีการนี้ช่วยให้มีแรงบิดคงที่ ลดการสร้างความร้อน และช่วยให้ทำงานด้วยความเร็วสูงโดยไม่สิ้นเปลืองพลังงาน



5. โหมดสเต็ป: เต็มสเต็ป, ครึ่งสเต็ป และไมโครสเต็ปปิ้ง

ตัวขับสเต็ปเปอร์มอเตอร์สามารถทำงานในโหมดสเต็ปปิ้งต่างๆ ได้ ขึ้นอยู่กับความแม่นยำและความราบรื่นที่ต้องการ

โหมดเต็มขั้นตอน

• วิธีที่ง่ายที่สุดคือให้ขดลวดมอเตอร์ 2 ขดลวดทำงานพร้อมกัน
• ให้แรงบิดสูงสุดแต่สามารถสร้างแรงสั่นสะเทือนได้อย่างเห็นได้ชัด

โหมดครึ่งก้าว

• สลับระหว่างการจ่ายพลังงานหนึ่งและสองขดลวด ช่วยเพิ่มความละเอียดเป็นสองเท่าได้อย่างมีประสิทธิภาพ
• ให้ความสมดุลระหว่างแรงบิดและความนุ่มนวล

โหมดไมโครสเต็ปปิ้ง

• แบ่งแต่ละขั้นตอนทั้งหมดออกเป็นส่วนเพิ่มเล็กๆ (1/8, 1/16, 1/32 หรือมากกว่า)
• ทำได้โดยการควบคุมกระแสในแต่ละคอยล์แบบไซน์ซอยด์ ส่งผลให้การเคลื่อนไหวราบรื่นขึ้น เงียบขึ้น และความแม่นยำของตำแหน่งสูงขึ้น

สเต็ปเปอร์ไดรเวอร์สมัยใหม่ใช้อัลกอริธึมไมโครสเต็ปปิ้งเพื่อสร้างรูปคลื่นของกระแสใกล้ไซน์ซอยด์ ซึ่งช่วยลดการสั่นสะเทือนและเสียงรบกวนได้อย่างมาก



6. Power Stage: การแปลลอจิกเป็นการเคลื่อนไหว

ขั้นกำลังของไดรเวอร์สเต็ปเปอร์มอเตอร์ประกอบด้วย MOSFET หรือทรานซิสเตอร์ที่เปลี่ยนกระแสสูงเป็นขดลวดมอเตอร์ วงจรควบคุมของไดรเวอร์เป็นตัวกำหนดว่าทรานซิสเตอร์ตัวใดที่เปิดและปิด โดยกำหนดทิศทางและขนาดของกระแสไฟฟ้าในแต่ละขดลวด

ระยะนี้ทำหน้าที่เป็นส่วนเชื่อมต่อระหว่างสัญญาณควบคุมแรงดันต่ำและกระแสมอเตอร์กำลังสูง ทำให้จำเป็นสำหรับการถ่ายโอนพลังงานอย่างมีประสิทธิภาพ

ไดรเวอร์ขั้นสูงประกอบด้วยการกำหนดค่า H-bridge แบบคู่สำหรับสเต็ปเปอร์มอเตอร์แบบไบโพลาร์ ซึ่งให้การควบคุมกระแสแบบสองทิศทางสำหรับแต่ละขดลวด



7. โหมดการสลายตัว: เร็ว ช้า และเสื่อมสลายแบบผสม

ในการปรับแต่งการควบคุมกระแสและปรับปรุงประสิทธิภาพ ไดรเวอร์ใช้โหมดการสลายตัวที่แตกต่างกันเพื่อกำหนดว่ากระแสในคอยล์จะลดลงอย่างไรเมื่อปิดทรานซิสเตอร์

สลายตัวอย่างรวดเร็ว:

ลดกระแสอย่างรวดเร็ว ช่วยให้ตอบสนองเร็วขึ้น แต่อาจทำให้เกิดเสียงรบกวนมากขึ้น

สลายตัวช้า:

ให้การเปลี่ยนผ่านกระแสที่ราบรื่นยิ่งขึ้น แต่อาจลดประสิทธิภาพที่ความเร็วที่สูงขึ้น

การสลายตัวแบบผสม:

รวมทั้งสองวิธีเข้าด้วยกันเพื่อให้ได้แรงบิด ความนุ่มนวล และความเร็วที่เหมาะสมที่สุด

ไดรเวอร์สเต็ปเปอร์สมัยใหม่ส่วนใหญ่ใช้อัลกอริธึมการสลายตัวแบบผสมแบบปรับตัวเพื่อการปรับให้เหมาะสมโดยอัตโนมัติ



8. การป้องกันและการตรวจจับข้อผิดพลาด

ตัวขับสเต็ปเปอร์มอเตอร์มีคุณสมบัติด้านความปลอดภัยหลายประการเพื่อปกป้องทั้งตัวขับและมอเตอร์:

• การป้องกันกระแสเกิน - ป้องกันความเสียหายของคอยล์เนื่องจากกระแสไฟเกิน
• การปิดเครื่องด้วยอุณหภูมิเกิน - ปิดใช้งานเอาต์พุตโดยอัตโนมัติหากเกิดความร้อนสูงเกินไป
• การล็อคแรงดันไฟฟ้าต่ำ – รับประกันการทำงานที่มั่นคงโดยการปิดเครื่องภายใต้แรงดันไฟฟ้าต่ำ
• การป้องกันการลัดวงจร - ป้องกันความเสียหายในกรณีที่สายไฟชำรุด

คุณสมบัติเหล่านี้ช่วยให้มั่นใจได้ถึงการทำงานที่ยาวนานและเชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง



9. การสื่อสารและการควบคุมอัจฉริยะ

ตัวขับสเต็ปเปอร์มอเตอร์สมัยใหม่ไม่ได้จำกัดอยู่เพียงการควบคุมพัลส์พื้นฐานเท่านั้น อินเทอร์เฟซการสื่อสารแบบดิจิทัลมีคุณลักษณะหลายอย่าง เช่น:

• RS-485
• สามารถเปิดได้
• โมดบัส
• อีเธอร์แคท

วิศวกรสามารถกำหนดค่าพารามิเตอร์ต่างๆ เช่น ขีดจำกัดปัจจุบัน โหมดขั้น โปรไฟล์การเร่งความเร็ว และการวินิจฉัยผ่านซอฟต์แวร์ผ่านอินเทอร์เฟซเหล่านี้ สิ่งนี้จะเปลี่ยนไดรเวอร์มาตรฐานให้เป็นตัวควบคุมการเคลื่อนไหวอัจฉริยะ เหมาะสำหรับระบบอัตโนมัติที่ซับซ้อน



10. ตัวอย่างลำดับการทำงานของ Stepper Driver

สรุปวงจรการทำงานทั่วไป:

• ตัวควบคุมจะส่งสัญญาณพัลส์และทิศทางไปยังผู้ขับขี่
• คนขับจะตีความสัญญาณเหล่านี้และจ่ายพลังงานให้กับขดลวดมอเตอร์ตามนั้น
• ด้วยการใช้อัลกอริธึมไมโครสเต็ปปิ้ง ไดรเวอร์จะควบคุมรูปคลื่นปัจจุบันเพื่อให้การหมุนราบรื่น
• การควบคุมชอปเปอร์รักษาระดับกระแสที่ต้องการ
• เพลามอเตอร์เคลื่อนที่อย่างแม่นยำหนึ่งก้าว (หรือไมโครสเต็ป) ต่อพัลส์

การประสานงานที่ราบรื่นระหว่างอิเล็กทรอนิกส์และแม่เหล็กไฟฟ้าช่วยให้ควบคุมการเคลื่อนไหวได้อย่างแม่นยำ ทำซ้ำได้ และมีประสิทธิภาพ



บทสรุป

ไดรเวอร์สเต็ปเปอร์มอเตอร์เป็นมากกว่าอินเทอร์เฟซธรรมดา แต่เป็นหัวใจสำคัญของระบบสเต็ปเปอร์มอเตอร์ทุกระบบ ด้วยการจัดการสัญญาณพัลส์ การควบคุมกระแส ควบคุมความเร็ว และการปรับแรงบิดให้เหมาะสม ช่วยให้มั่นใจได้ว่าสเต็ปเปอร์มอเตอร์ทำงานด้วยความแม่นยำและประสิทธิภาพสูงสุด

การทำความเข้าใจวิธีการทำงานของสเต็ปเปอร์มอเตอร์ไม่เพียงแต่ช่วยให้วิศวกรออกแบบระบบการเคลื่อนไหวที่ดีขึ้น แต่ยังช่วยเพิ่มความน่าเชื่อถือและประสิทธิภาพของระบบในหุ่นยนต์ ระบบอัตโนมัติ เครื่องจักร CNC และแอปพลิเคชันการพิมพ์ 3 มิติ



ข้อดีของไดรเวอร์สเต็ปเปอร์มอเตอร์

สเต็ปเปอร์มอเตอร์ได้กลายเป็นแกนหลักของระบบอัตโนมัติสมัยใหม่ เครื่องจักรที่มีความแม่นยำ และหุ่นยนต์ เนื่องจากความสามารถในการให้การควบคุมตำแหน่งที่แม่นยำโดยไม่ต้องมีระบบป้อนกลับ อย่างไรก็ตาม ศักยภาพที่แท้จริงของมอเตอร์เหล่านี้สามารถรับรู้ได้ด้วยการใช้ตัวขับสเต็ปเปอร์มอเตอร์เท่านั้น อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะเหล่านี้จะควบคุมกระแสเฟสของมอเตอร์ ลำดับการก้าว และโปรไฟล์ความเร็ว โดยเปลี่ยนสัญญาณอินพุตธรรมดาให้เป็นการเคลื่อนไหวทางกลที่แม่นยำ



1. เพิ่มความแม่นยำและการควบคุม

ข้อได้เปรียบที่สำคัญที่สุดประการหนึ่งของไดรเวอร์สเต็ปเปอร์มอเตอร์คือความสามารถในการให้ความแม่นยำที่ยอดเยี่ยม ตัวขับจะจัดการกระแสไฟฟ้าในขดลวดมอเตอร์แต่ละตัวด้วยจังหวะเวลาที่แน่นอน เพื่อให้มั่นใจว่าแต่ละขั้นตอนที่มอเตอร์ใช้นั้นสอดคล้องกับพัลส์อินพุตอย่างสมบูรณ์แบบ

เทคโนโลยีไมโครสเต็ปปิ้ง:

ตัวขับเคลื่อนสมัยใหม่ใช้ไมโครสเต็ปปิ้งเพื่อแบ่งแต่ละขั้นตอนออกเป็นส่วนที่เพิ่มขึ้นเล็กๆ เช่น 1/8, 1/16 หรือแม้แต่ 1/256 ของขั้นตอน สิ่งนี้ช่วยปรับปรุงความละเอียดของตำแหน่งได้อย่างมากและทำให้การเคลื่อนไหวของมอเตอร์ราบรื่นขึ้น ลดการสั่นสะเทือนและเสียงรบกวน

การควบคุมความเร็วที่แม่นยำ:

ตัวขับสเต็ปเปอร์ช่วยให้โปรไฟล์การเร่งความเร็วและการชะลอตัวราบรื่น ช่วยให้สามารถควบคุมความเร็วที่ช่วยปกป้องส่วนประกอบทางกลและรับประกันประสิทธิภาพที่สม่ำเสมอแม้ในการโหลดที่แตกต่างกัน

ความแม่นยำระดับสูงนี้ทำให้ไดรเวอร์สเต็ปเปอร์มอเตอร์เป็นสิ่งที่ขาดไม่ได้ในเครื่องจักร CNC เครื่องพิมพ์ 3D เครื่องมือทางการแพทย์ และระบบกำหนดตำแหน่งกล้อง



2. การควบคุมกระแสไฟฟ้าที่มีประสิทธิภาพและการเพิ่มประสิทธิภาพพลังงาน

ตัวขับสเต็ปเปอร์มอเตอร์มีบทบาทสำคัญในการจัดการกระแสไฟฟ้าอย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ว่ามอเตอร์จะได้รับกระแสไฟในปริมาณที่เหมาะสมสำหรับแต่ละเฟส ซึ่งจะช่วยเพิ่มประสิทธิภาพการใช้พลังงานและป้องกันความร้อนสูงเกินไป

การปรับกระแสแบบไดนามิก:

ไดรเวอร์ขั้นสูงมีเทคนิคการควบคุมชอปเปอร์ที่ปรับกระแสที่จ่ายให้กับคอยล์แบบไดนามิกตามความต้องการของแรงบิด ซึ่งช่วยลดการสิ้นเปลืองพลังงานและปรับปรุงการจัดการระบายความร้อน



ลดการสูญเสียพลังงาน:

ด้วยการควบคุมการไหลของกระแสอย่างแม่นยำ ไดรเวอร์จะลดการสูญเสียความต้านทานภายในขดลวดมอเตอร์ เพิ่มประสิทธิภาพของระบบโดยรวม และยืดอายุการใช้งานของมอเตอร์

กฎระเบียบในปัจจุบันนี้ไม่เพียงแต่เพิ่มประสิทธิภาพเท่านั้น แต่ยังช่วยให้สามารถใช้แหล่งจ่ายไฟที่มีขนาดกะทัดรัด ทำให้ระบบสเต็ปเปอร์มอเตอร์ประหยัดพลังงานและคุ้มต้นทุนมากขึ้น



3. ปรับปรุงประสิทธิภาพแรงบิดตลอดช่วงความเร็ว

หากไม่มีไดรเวอร์ แรงบิดเอาท์พุตของสเต็ปเปอร์มอเตอร์อาจลดลงอย่างมากที่ความเร็วสูง ตัวขับสเต็ปเปอร์มอเตอร์แก้ปัญหานี้ด้วยการใช้โหมดสลายกระแสขั้นสูงและเทคนิคการสร้างพัลส์ซึ่งรักษาแรงบิดไว้ในช่วงความเร็วที่กว้าง



แรงบิดสูงที่ความเร็วต่ำ:

ความสามารถของผู้ขับขี่ในการรักษากระแสคงที่ทำให้มั่นใจถึงแรงบิดสูงสุดระหว่างการทำงานที่ความเร็วต่ำ ซึ่งจำเป็นสำหรับการใช้งาน เช่น ระบบขับเคลื่อนสายพานลำเลียงและข้อต่อหุ่นยนต์

แรงบิดที่เสถียรที่ความเร็วสูง:

ด้วยการกำหนดเวลาการเปลี่ยนกระแสอย่างระมัดระวัง ผู้ขับขี่จะลดความล่าช้าแบบเหนี่ยวนำให้เหลือน้อยที่สุด ช่วยให้มอเตอร์สามารถรักษาประสิทธิภาพของแรงบิดที่เชื่อถือได้แม้ที่ RPM ที่สูงขึ้น

พฤติกรรมแรงบิดที่สม่ำเสมอนี้ช่วยให้นักออกแบบสามารถพึ่งพาระบบสเต็ปเปอร์สำหรับการควบคุมการเคลื่อนไหวที่มีความแม่นยำสูงและความเร็วสูง



4. การทำงานที่ราบรื่นและเงียบ

สเต็ปเปอร์มอเตอร์มีแนวโน้มที่จะเกิดการสั่นสะเทือนและการสั่นพ้องโดยธรรมชาติเนื่องจากการเคลื่อนที่ของสเต็ปที่แยกจากกัน อย่างไรก็ตาม ตัวขับสเต็ปเปอร์มอเตอร์สมัยใหม่รวมเอาอัลกอริธึมการลดการสั่นสะเทือนที่เปลี่ยนการกระตุกทางกลให้เป็นการเคลื่อนที่แบบหมุนที่ราบรื่น



การควบคุมป้องกันการสั่นพ้อง:

ไดรเวอร์จำนวนมากใช้กระแสตอบรับแบบวงปิดและการประมวลผลสัญญาณดิจิตอล (DSP) เพื่อตรวจจับและลดความถี่เรโซแนนซ์โดยอัตโนมัติ



ความเรียบแบบไมโครสเต็ปปิ้ง:

การควบคุมกระแสไฟฟ้าอย่างละเอียดระหว่างเฟสทำให้เกิดรูปคลื่นของกระแสไฟฟ้าที่เกือบจะเป็นไซนูซอยด์ ส่งผลให้มีการเคลื่อนไหวที่เงียบและปราศจากการสั่นสะเทือน เหมาะสำหรับการใช้งาน เช่น อุปกรณ์สร้างภาพทางการแพทย์หรือเครื่องมือทางแสงที่มีความแม่นยำ

ด้วยการลดการสั่นสะเทือน ไดรเวอร์เหล่านี้ไม่เพียงแต่ปรับปรุงความสะดวกสบายของผู้ใช้ แต่ยังยืดอายุของส่วนประกอบทางกลและแบริ่งอีกด้วย



5. คุณสมบัติการป้องกันและความน่าเชื่อถือ

ตัวขับสเต็ปเปอร์มอเตอร์มีคุณสมบัติการป้องกันหลายอย่างที่ปกป้องทั้งตัวขับและมอเตอร์จากความเสียหายเนื่องจากไฟฟ้าขัดข้องหรือข้อผิดพลาดในการทำงาน



การป้องกันกระแสเกินและอุณหภูมิเกิน:

วงจรป้องกันในตัวจะปิดหรือจำกัดกระแสไฟฟ้าเมื่อตรวจพบสภาวะที่ไม่ปลอดภัย ป้องกันความเสียหายถาวรต่อส่วนประกอบต่างๆ



การป้องกันแรงดันตกและแรงดันเกิน:

ไดรเวอร์ช่วยให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟยังคงอยู่ในขีดจำกัดที่ปลอดภัย โดยรักษาประสิทธิภาพที่สม่ำเสมอและความน่าเชื่อถือของระบบ



ป้องกันการลัดวงจร:

โมเดลขั้นสูงสามารถตรวจจับเฟสมอเตอร์ที่ลัดวงจรและปิดสเตจเอาท์พุตโดยอัตโนมัติเพื่อหลีกเลี่ยงความล้มเหลวร้ายแรง

กลไกด้านความปลอดภัยเหล่านี้ช่วยเพิ่มความน่าเชื่อถือในระยะยาวและลดต้นทุนการบำรุงรักษา ทำให้สเต็ปเปอร์ไดรเวอร์เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม



6. อินเทอร์เฟซการบูรณาการและการควบคุมที่ง่ายดาย

ไดรเวอร์สเต็ปเปอร์มอเตอร์สมัยใหม่ได้รับการออกแบบสำหรับการบูรณาการแบบพลักแอนด์เพลย์กับระบบควบคุมที่หลากหลาย รวมถึง PLC ไมโครคอนโทรลเลอร์ และตัวควบคุมการเคลื่อนที่ทางอุตสาหกรรม



อินเทอร์เฟซอินพุตมาตรฐาน:

สัญญาณควบคุมทั่วไป เช่น STEP/DIR, CW/CCW และอินพุตที่เปิดใช้งานทำให้ไดรเวอร์เหล่านี้ใช้งานง่ายในหลากหลายแอปพลิเคชัน



ความสามารถในการสื่อสาร:

ไดรเวอร์ขั้นสูงหลายตัวรองรับโปรโตคอล RS-485, CANopen, Modbus หรือ Ethernet ช่วยให้กำหนดค่าระยะไกล การตรวจสอบแบบเรียลไทม์ และป้อนกลับการวินิจฉัย

ความยืดหยุ่นนี้ช่วยให้สามารถบูรณาการเข้ากับเครือข่ายอัตโนมัติที่ซับซ้อนได้อย่างราบรื่น และลดเวลาการตั้งค่าระหว่างการทดสอบการทำงานของระบบ



7. โซลูชันควบคุมการเคลื่อนไหวที่คุ้มค่า

ระบบสเต็ปเปอร์มอเตอร์พร้อมไดรเวอร์เฉพาะ นำเสนอทางเลือกที่เหมาะสมแทนระบบเซอร์โว โดยไม่สูญเสียความแม่นยำสำหรับการใช้งานระดับกลางส่วนใหญ่



ไม่จำเป็นต้องมีเซ็นเซอร์ป้อนกลับ:

ต่างจากเซอร์โวมอเตอร์ตรงที่ระบบสเต็ปเปอร์มักไม่ต้องการตัวเข้ารหัสหรือลูปป้อนกลับ ซึ่งจะช่วยลดความซับซ้อนและต้นทุนของระบบ

การบำรุงรักษาต่ำ:

ชิ้นส่วนเครื่องจักรกลที่น้อยลงและข้อกำหนดในการปรับแต่งที่น้อยที่สุดส่งผลให้เวลาหยุดทำงานน้อยลงและค่าใช้จ่ายในการดำเนินงานลดลง

เนื่องจากความสมดุลระหว่างต้นทุนและประสิทธิภาพ ไดรเวอร์สเต็ปเปอร์มอเตอร์จึงถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ เครื่องจักรสิ่งทอ เครื่องติดฉลาก และระบบหยิบและวาง



8. ฟังก์ชั่นการวินิจฉัยและการตรวจสอบขั้นสูง

ไดรเวอร์สเต็ปเปอร์มอเตอร์อัจฉริยะมักมีคุณสมบัติการวินิจฉัยแบบเรียลไทม์ที่ช่วยเพิ่มความโปร่งใสในการปฏิบัติงานและการตรวจสอบประสิทธิภาพของระบบ

ตัวบ่งชี้สถานะและการเตือน:

ไฟ LED แสดงสถานะหรือสัญญาณเตือนแบบดิจิตอลจะแจ้งให้ผู้ใช้ทราบถึงสภาวะความผิดปกติ เช่น การโอเวอร์โหลด แผงลอย หรือความร้อนสูงเกินไป

เครื่องมือกำหนดค่าซอฟต์แวร์:

ผู้ผลิตหลายรายนำเสนอซอฟต์แวร์บนพีซีสำหรับการปรับพารามิเตอร์ การวิเคราะห์รูปคลื่น และการอัพเดตเฟิร์มแวร์ ช่วยให้สามารถปรับจูนอย่างละเอียดสำหรับสภาวะโหลดเฉพาะได้

คุณสมบัติอันชาญฉลาดเหล่านี้ช่วยให้วิศวกรเพิ่มประสิทธิภาพของระบบและบำรุงรักษาอุปกรณ์โดยมีเวลาหยุดทำงานน้อยที่สุด



9. ความเข้ากันได้กับสเต็ปเปอร์มอเตอร์ประเภทต่างๆ

ไม่ว่าจะใช้สเต็ปเปอร์มอเตอร์แบบไบโพลาร์หรือแบบยูนิโพลาร์ ไดรเวอร์สมัยใหม่ได้รับการออกแบบมาเพื่อรองรับการกำหนดค่าทั้งสองแบบ โดยให้ความยืดหยุ่นในการออกแบบระบบ

ความเข้ากันได้ของ Bipolar Stepper:

ให้กำลังแรงบิดที่สูงขึ้นและการเคลื่อนไหวที่ราบรื่นยิ่งขึ้นผ่านการกำหนดค่า H-bridge แบบคู่

ความเข้ากันได้ของ Unipolar Stepper:

ให้การเดินสายที่ง่ายกว่าและความได้เปรียบด้านต้นทุนสำหรับการใช้งานที่มีความต้องการน้อยกว่า

ความเข้ากันได้ระดับสากลนี้ช่วยให้นักออกแบบระบบสามารถเลือกคู่มอเตอร์-ไดรเวอร์ที่เหมาะสมสำหรับความต้องการทางกลไกและประสิทธิภาพเฉพาะของพวกเขา



บทสรุป

ข้อดีของไดรเวอร์สเต็ปเปอร์มอเตอร์มีมากกว่าการควบคุมการเคลื่อนไหวแบบธรรมดา เพิ่มความแม่นยำ ปรับปรุงประสิทธิภาพของแรงบิด รับประกันการทำงานที่เงียบ ปกป้องฮาร์ดแวร์ และเปิดใช้งานการรวมระบบได้อย่างง่ายดาย ด้วยการจัดการกระแส ความเร็ว และตำแหน่งอย่างชาญฉลาด สเต็ปเปอร์ไดรเวอร์จะเปลี่ยนสเต็ปเปอร์มอเตอร์พื้นฐานให้เป็นโซลูชันการเคลื่อนไหวที่ทรงพลัง เชื่อถือได้ และมีประสิทธิภาพสำหรับอุตสาหกรรมหลากหลายประเภท ตั้งแต่ระบบอัตโนมัติและหุ่นยนต์ไปจนถึงเทคโนโลยีทางการแพทย์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

การรวมตัวขับสเต็ปเปอร์มอเตอร์คุณภาพสูงเข้ากับระบบการเคลื่อนไหวของคุณไม่ได้เป็นเพียงการอัพเกรดทางเทคนิคเท่านั้น แต่ยังเป็นการลงทุนเชิงกลยุทธ์ในด้านประสิทธิภาพ ประสิทธิผล และความแม่นยำในระยะยาว

คำถามที่พบบ่อยเกี่ยวกับสเต็ปเปอร์มอเตอร์และบริการปรับแต่ง

1. ตัวขับสเต็ปเปอร์มอเตอร์คืออะไร และเหตุใดจึงสำคัญ

2. ตัวควบคุมสเต็ปเปอร์มอเตอร์คืออะไร?

3. ตัวขับสเต็ปปิ้งมอเตอร์จะปรับปรุงประสิทธิภาพแรงบิดและความเร็วได้อย่างไร

4. ไมโครสเต็ปปิ้งในไดรเวอร์สเต็ปเปอร์มอเตอร์มีข้อดีอะไรบ้าง

5. ไดรเวอร์สเต็ปเปอร์มอเตอร์สามารถป้องกันกระแสไฟให้กับมอเตอร์ได้หรือไม่?

6. ไดรเวอร์สเต็ปเปอร์มอเตอร์สามารถรับสัญญาณควบคุมอะไรได้บ้าง

7. การลดกระแสอัตโนมัติในสเต็ปเปอร์มอเตอร์คืออะไร?

8. เหตุใดจึงเลือกไดรเวอร์สเต็ปเปอร์มอเตอร์ที่มีความสามารถด้านความถี่สเต็ปสูง

9. ไดรเวอร์สเต็ปเปอร์มอเตอร์สามารถรองรับทั้งระบบวงเปิดและวงปิดได้หรือไม่?

10. โปรโตคอลการสื่อสารทางอุตสาหกรรมใดบ้างที่คอนโทรลเลอร์สเต็ปเปอร์มอเตอร์ขั้นสูงรองรับได้

11. ฉันสามารถใช้ไดรเวอร์สเต็ปเปอร์มอเตอร์ที่มีช่วงแรงดันและกระแสต่างกันได้หรือไม่

12. ตัวขับสเต็ปปิ้งมอเตอร์ลดการสั่นสะเทือนและเสียงรบกวนได้อย่างไร

13. อุตสาหกรรมใดที่ได้รับประโยชน์มากที่สุดจากไดรเวอร์สเต็ปเปอร์มอเตอร์และตัวควบคุม

14. JKongmotor ให้บริการโซลูชั่นไดรเวอร์สเต็ปเปอร์มอเตอร์ OEM ODM ที่ปรับแต่งเองหรือไม่

15. สเต็ปเปอร์มอเตอร์คอนโทรลเลอร์สามารถปรับแต่งอะไรได้บ้าง?

16. โรงงานสามารถปรับแต่งโซลูชั่นไดร์เวอร์แบบรวมสำหรับเครื่องเฉพาะได้หรือไม่?

17. ฉันสามารถรับเฟิร์มแวร์ที่กำหนดเองหรือโปรไฟล์ควบคุมสำหรับไดรเวอร์สเต็ปเปอร์มอเตอร์ของฉันได้หรือไม่?

18. JKongmotor สามารถปรับแต่งโซลูชันไดรเวอร์สำหรับระบบป้อนกลับแบบวงปิดได้หรือไม่

19. สเต็ปปิ้งมอเตอร์ไดร์เวอร์แบบกำหนดเองจะช่วยลดเวลาในการรวมระบบหรือไม่

20. JKongmotor สามารถรองรับคุณสมบัติการวินิจฉัยและการตรวจสอบแบบกำหนดเองในตัวควบคุมสเต็ปเปอร์มอเตอร์ได้หรือไม่
