モーターの長さ：78mm / 99mm / 120mm / 141mm
定格電圧：48V

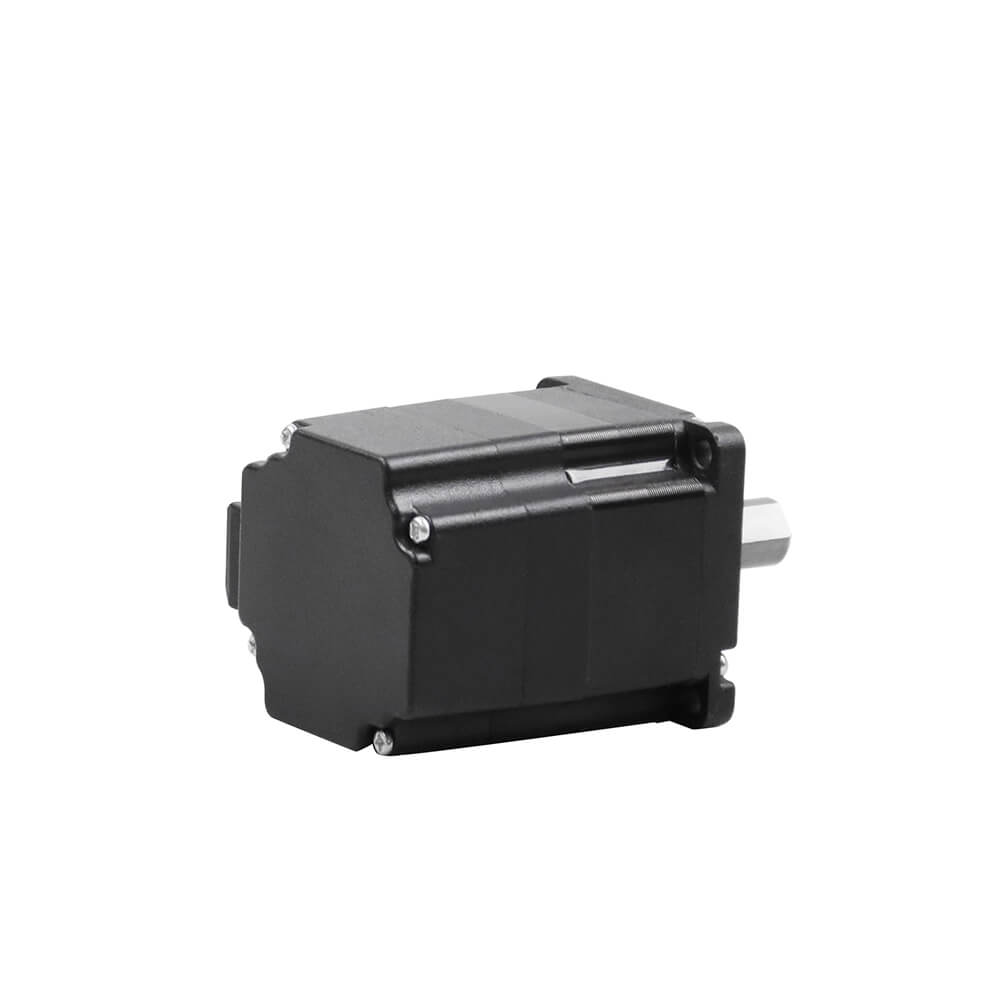

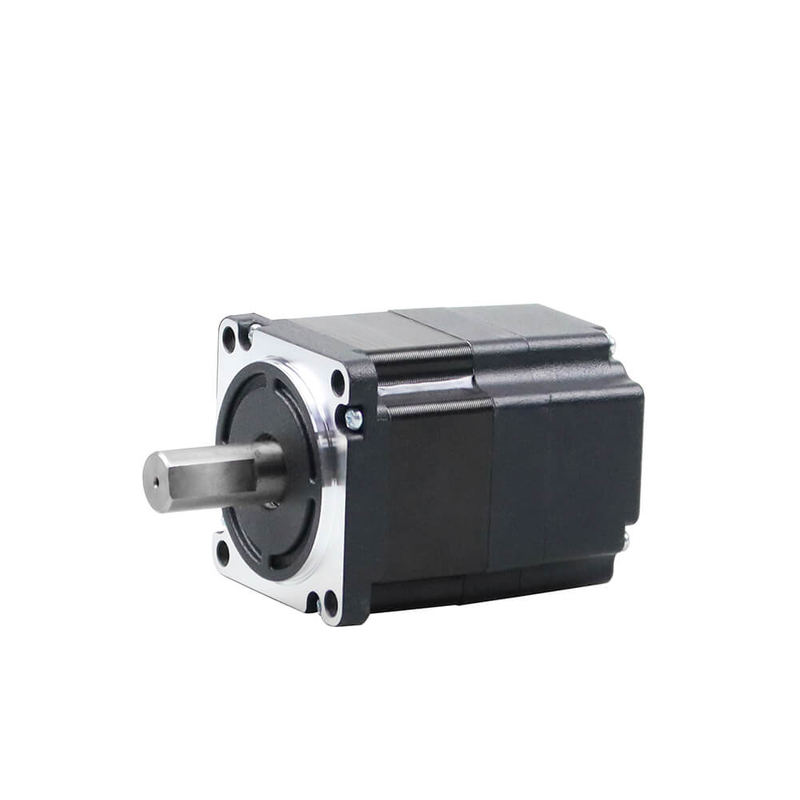

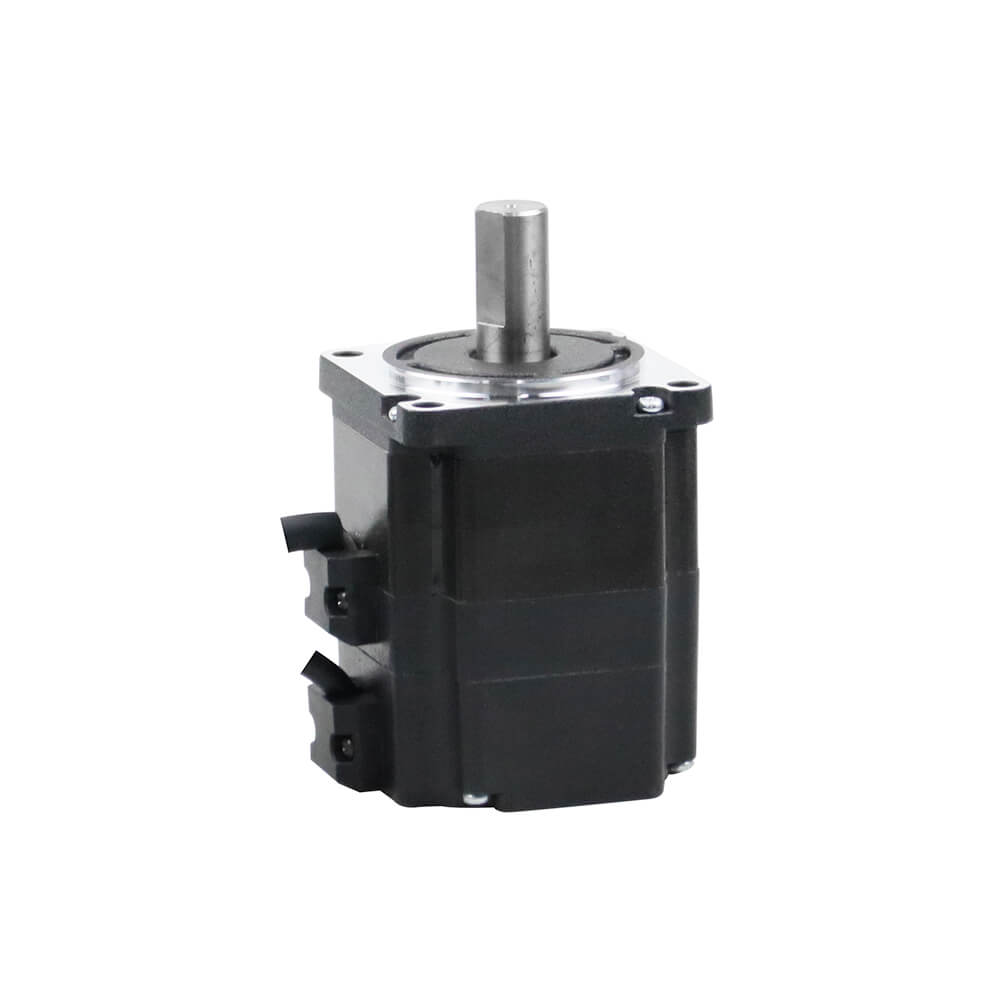

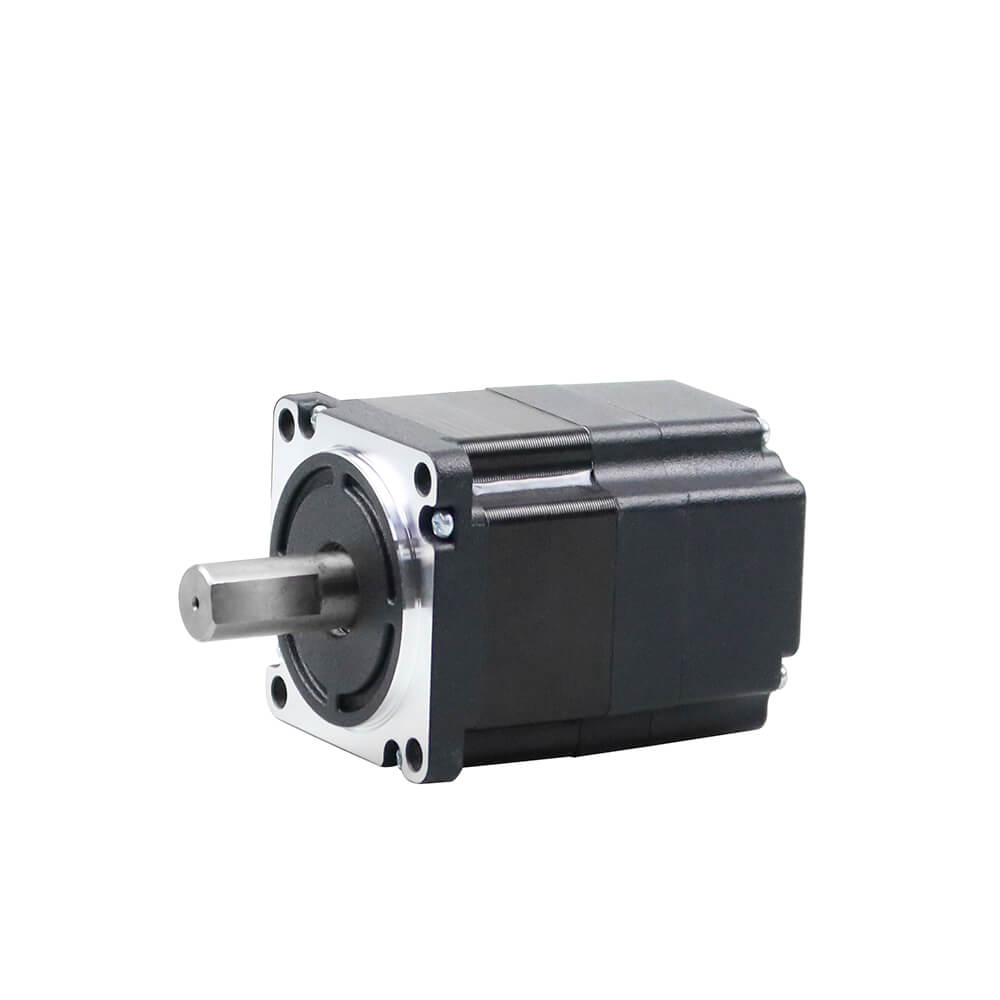

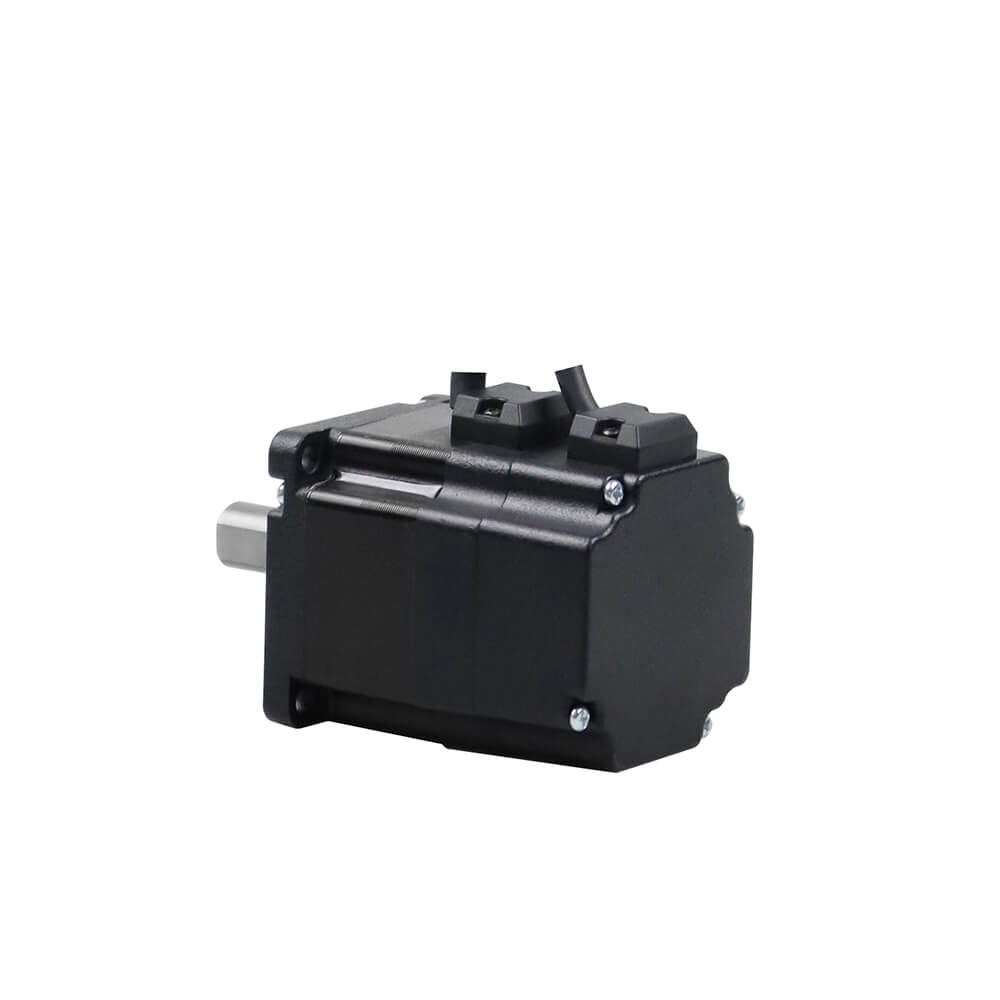

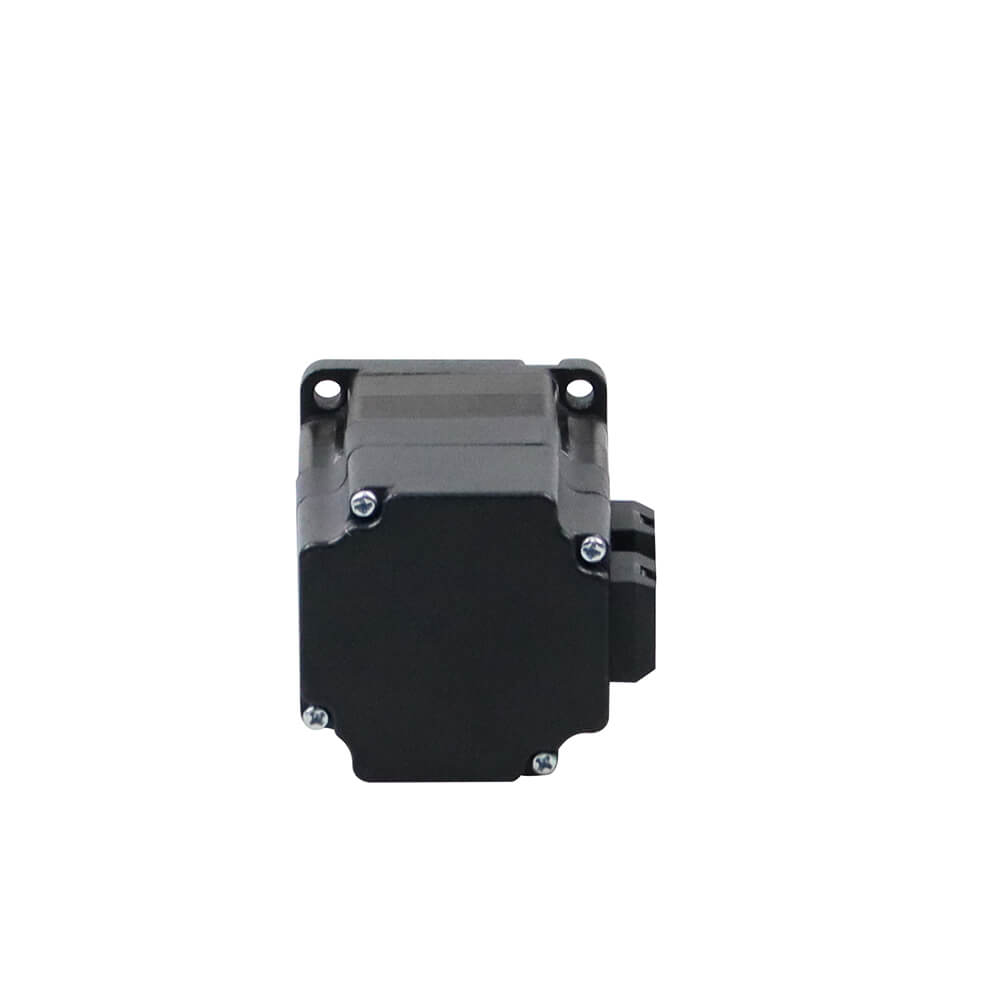

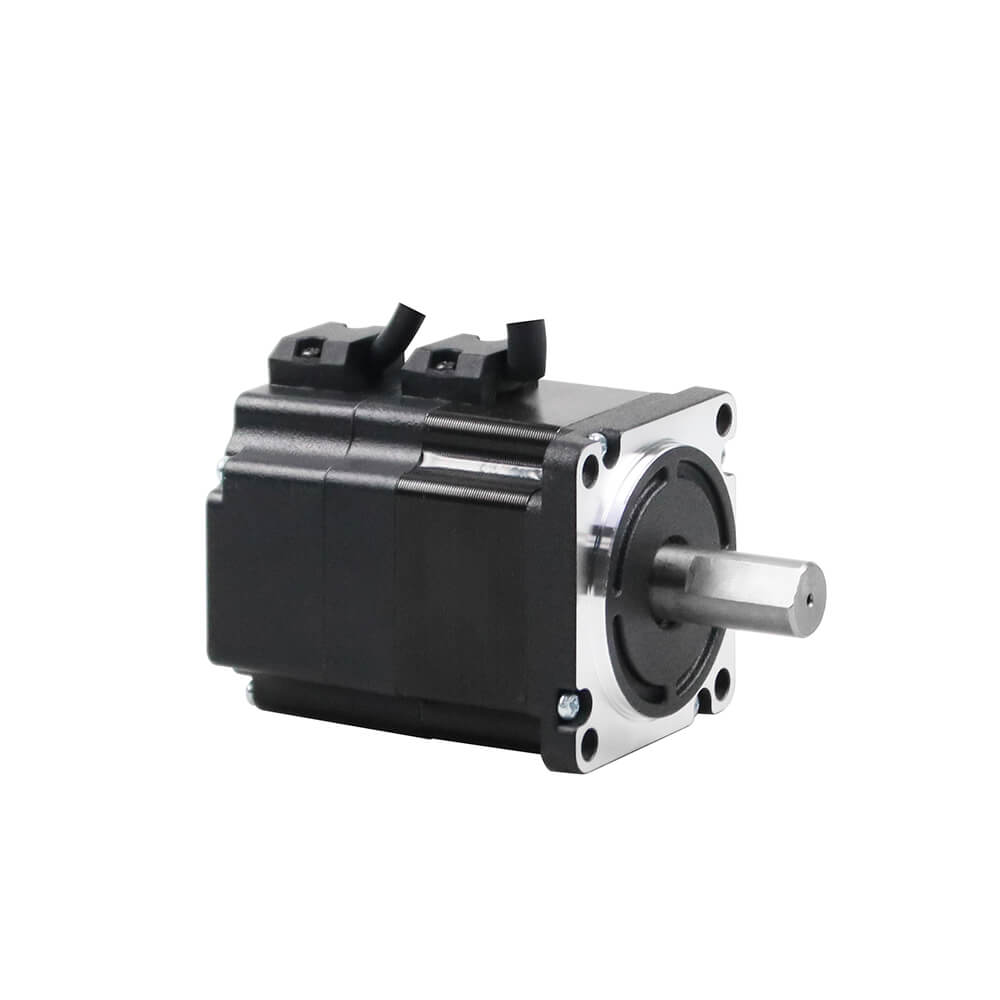

NEMA 24 60BLSスクエアヘッドブラシレスBLDC DCモーター
jkongmotor
Nema24（60mm）
3フェーズ
48V
10個のPC
一般仕様 |
|
| アイテム | 仕様 |
| 巻線タイプ | 星 |
| ホール効果角 | 120度の電気角 |
| シャフトが使い果たします | 0.025mm |
| ラジアルプレイ | 0.02mm@450g |
| エンドプレイ | 0.08mm@450g |
| max.radial force | フランジから115n@10mm |
| マックス。軸力 | 45N |
| 断熱クラス | クラスb |
| 誘電強度 | 500VDC 1分間 |
| 絶縁抵抗 | 100mΩ分、500VDC |
| モデル番号 | 定格電圧 | モーターの長さ | 現在 | 定格電力 | ローター慣性 | 定格トルク | 定格速度 | 重さ |
| VDC | （l）mm | a | w | kg.cm² | nm | RPM |
kg | |
| JK60BLS005 | 48 | 78 | 8.4 | 94 | 0.24 | 0.3 | 3000 | 0.85 |
| JK60BLS01 | 48 | 99 | 15.6 | 188 | 0.48 | 0.6 | 3000 | 1.25 |
| JK60BLS02 | 48 | 120 | 22.5 | 283 | 0.72 |
0.9 | 3000 | 1.65 |
| JK60BLS03 | 48 | 141 | 28.5 | 377 | 0.96 | 1.2 | 3000 | 2.05 |
| BLDCモーターワイヤ | ホールセンサーワイヤ | ||||||
| u | v | w | +5VDC |
GND | 胡 |
HV | HW |
| 黄色 | 緑 | 青 | 赤 | 黒 | イェロ |
緑 | 青 |
