Pradžia / Produktų centras / Žingsninis variklis / Hibridinis žingsninis variklis / Nema 34 JK86HS115-6004 hibridinis žingsninis variklis 1,8 laipsnio 8,7 Nm (1232,02oz.in) 86x86x115mm 6,0A 4 laidai

pakrovimas

Nema 34 JK86HS115-6004 hibridinis žingsninis variklis 1,8 laipsnio 8,7 Nm (1232,02oz.in) 86x86x115mm 6,0A 4 laidai

Tipas: Nema34 hibridinis dvipolis žingsninis variklis

Srovė: 6.0A

Atsparumas: 0,6Ω

Nominalus sukimo momentas: 8,7 Nm (1232,02 oz.in)

  • JK86HS115-6004

  • JKONGMOTOR

  • Open Loop Motors

  • Nema34 (86 mm)

  • 4 laidai

  • 2 fazė

  • 1,8°

  • 10 vnt

Prieinamumas:
Pasiteirauti

Jkongmotor Nema 34 dvipolis hibridinis žingsninis variklis (JK86HS115-6004) su žingsnio kampu 1,8 laipsniais ir  86x86x115mm dydžio. Jis turi 4 laidus, 6.0A, 0.6 Ω 6.5mH ir  su 8.7Nm (1232.02oz.in) laikymo momentu. . Norėdami sužinoti daugiau skirtingų žingsninių variklių reikalavimų (pavyzdžiui, pavarų dėžė, stabdys, koderis ar integruoti varikliai), susisiekite su mumis!!!


Elektros specifikacijos:

  • Tipas: Nema34 dvipolis hibridinis žingsninis variklis

  • Modelio pavadinimas: JK86HS115-6004

  • Fazė: 2

  • Žingsnio kampas: 1,8 laipsnio

  • Srovė: 6.0A

  • Atsparumas: 0,6 Ω±0,1 (20 ℃)

  • Induktyvumas: 6,5mH±20% (1kHz 1V RMS)

  • Laikymo sukimo momentas: 8,7 N.cm ( 1232.02oz.in)

  • Izoliacijos klasė: B(130°); 80K maks.

  • Papildomos dalys: greičių dėžė, kodavimo įrenginys, stabdys, integruotas vairuotojas...


Fizinės specifikacijos:

  • Rėmo dydis: Nema 34 (86 x 86 mm)

  • Korpuso ilgis: 115 mm

  • Veleno skersmuo: 12 mm

  • Veleno ilgis: 32 mm


Laidų pajungimas:

A+
 A- B+ B-
Juoda Žalia Raudona Mėlyna


Nema 34 žingsninio variklio elektros specifikacija:

Elektros specifikacija
Produkto tipas
 / Nema 34 dvipolis hibridinis žingsninis variklis
Modelio pavadinimas / JK86HS115-6004
Fazė fazė 2
Žingsnio kampas ° 1.8
Dabartinė A 6.0
Atsparumas Ω 0.6
Induktyvumas mH 6.5
Vardinis sukimo momentas (Nm) Nm 8.7
Laikymo sukimo momentas (oz.in) oz.in 1232.02
Bipolinis/vienpolis / Bipolinis
Izoliacijos klasė / B
Sulaikymo sukimo momentas g.cm 2400
Rotoriaus inercija g.cm2 2700


„Nema34 Stepper Motors“ fizinė specifikacija:

Fizinė specifikacija
Rėmo dydis mm Nema 34 (86 x 86)
Išėjimo veleno tipas / Rakto velenas
Veleno skersmuo mm 12
Veleno ilgis mm 32
Kūno ilgis
 mm 115
Vieno veleno / dviejų velenų / Vieno veleno
Laidų skaičius / 4
Laidų ilgis mm 300
Svoris Kg 3.8



Nema 34 žingsninio variklio matmenys:

Nema 34 hibridinio žingsninio variklio matmenys

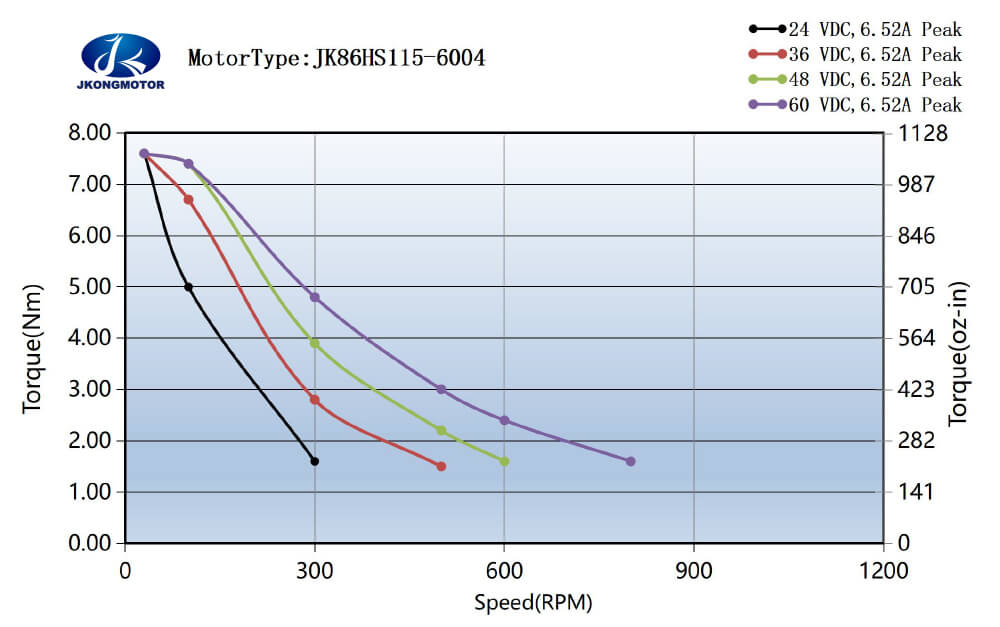

Darbinio sukimo momento grafikai:

JK86HS115-6004 标准运行力矩图

Hibridinio žingsninio variklio papildomos dalys:

Jungtys, greičių dėžė, kodavimo įrenginys, stabdžiai, integruota tvarkyklė...


Individualizuota paslauga:

步进电机金属带轮

Metaliniai skriemuliai

步进电机塑料带轮

Plastikinis skriemulys

步进电机齿轮

Pavara

步进电机定制

Veleno kaištis

步进电机厂家

Srieginis velenas

步进电机直销

Skydo tvirtinimas


步进电机工厂直销

Tuščiaviduris velenas

步进电机厂家直销

Srieginis velenas

步进电机促销

Skydo tvirtinimas

步进电机工厂

Vienvietis Butas

步进电机批发

Dvigubas butas

步进电机直销厂家

Rakto velenas


Hibridinio žingsninio variklio pritaikyta paslauga:

žingsninių variklių gamintojas

Kabeliai

42 mm greičių dėžės žingsninio variklio gamintojas

Flanšai

86 mm žingsninio variklio gamintojas

Velenas

Kinijos žingsninių variklių gamintojas

Švino sraigtinis strypas

OEM hibridinių žingsninių variklių gamintojas

Kodavimo įrenginiai


žingsninių variklių Kinijos gamintojas

Stabdžiai

žingsninių variklių gamintojas Kinijoje

Pavarų dėžės

žingsninio variklio tvarkyklės gamintojas

Variklių komplektai

3D žingsninių variklių gamintojas

Integruotos tvarkyklės

12v žingsninių variklių gamintojas

Labiau pritaikyta


Nema34 hibridinio žingsninio variklio brėžiniai:


Tinkamų vairuotojų vadovas:

JK-D5056S žingsninio variklio tvarkyklė

JK-D2060H žingsninio variklio tvarkyklė

JK-DM860H žingsninio variklio tvarkyklė
