Deutsch
180st-M27015 AC-Servomotor
JKONGMOTOR

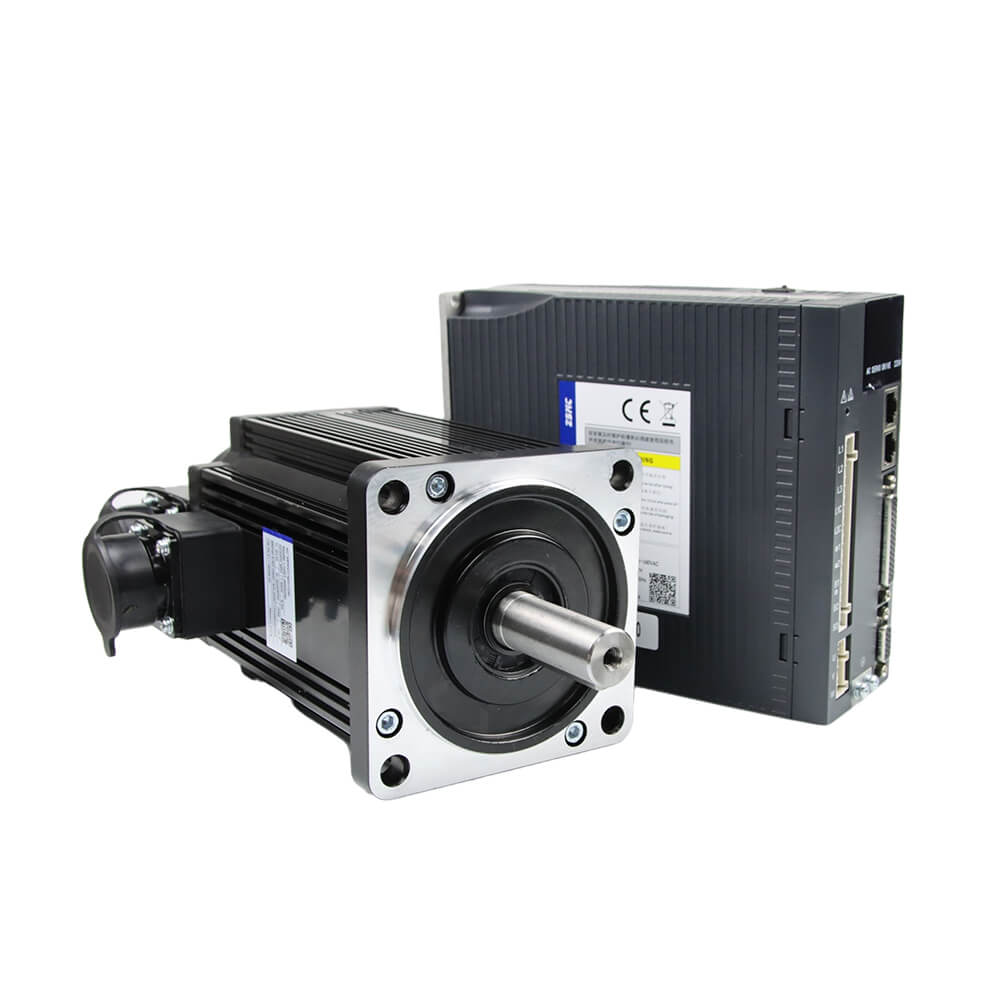

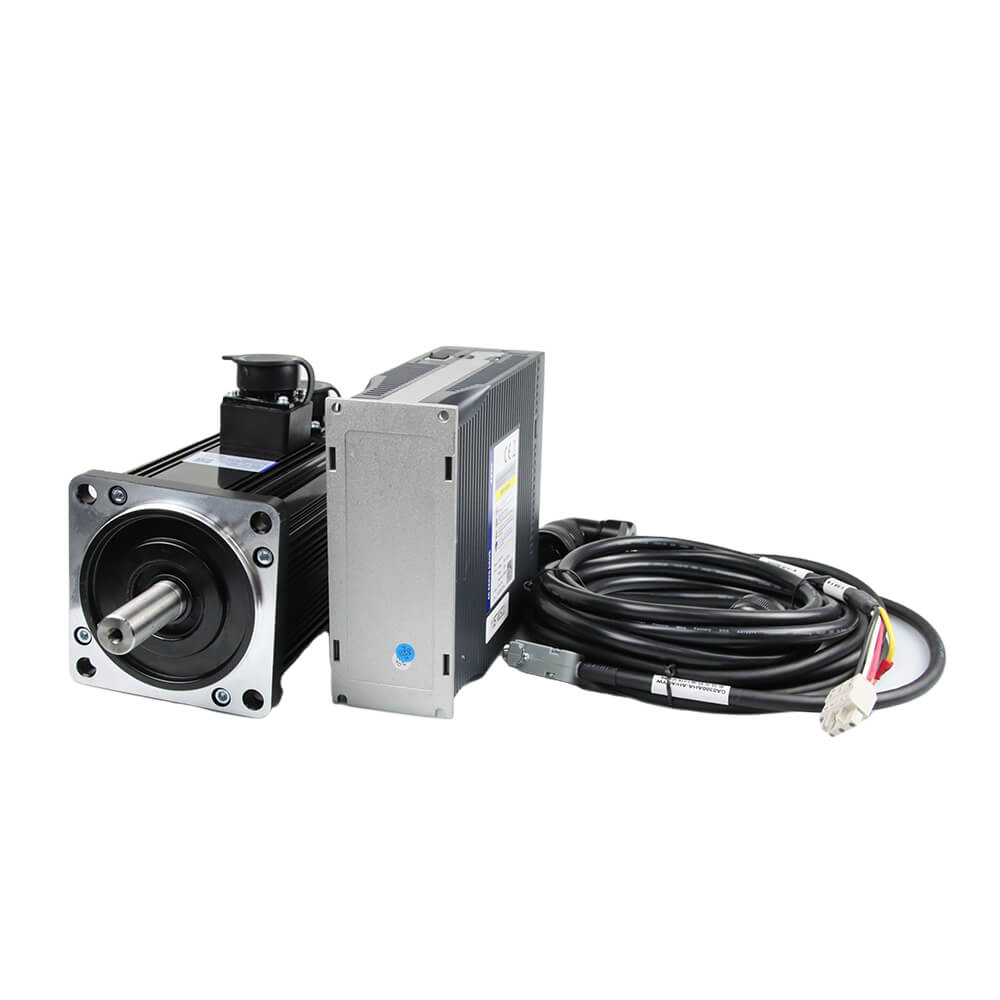

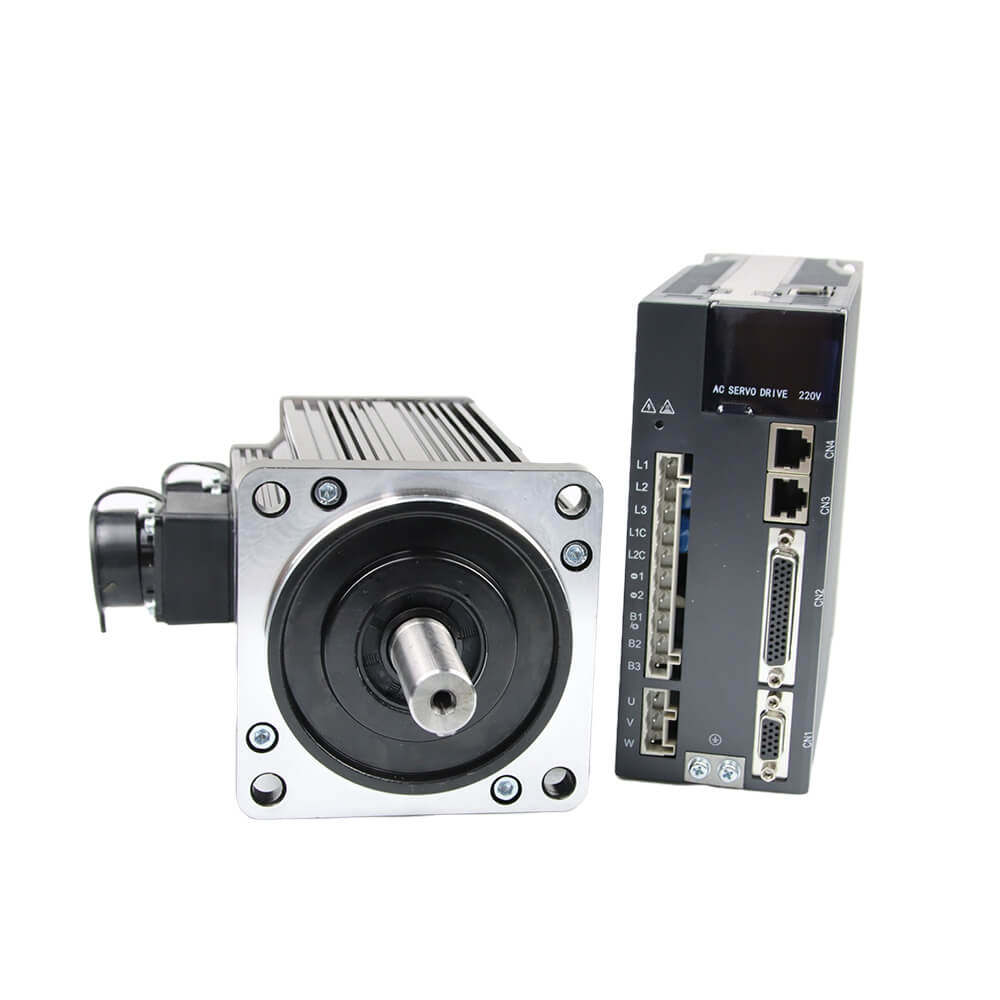

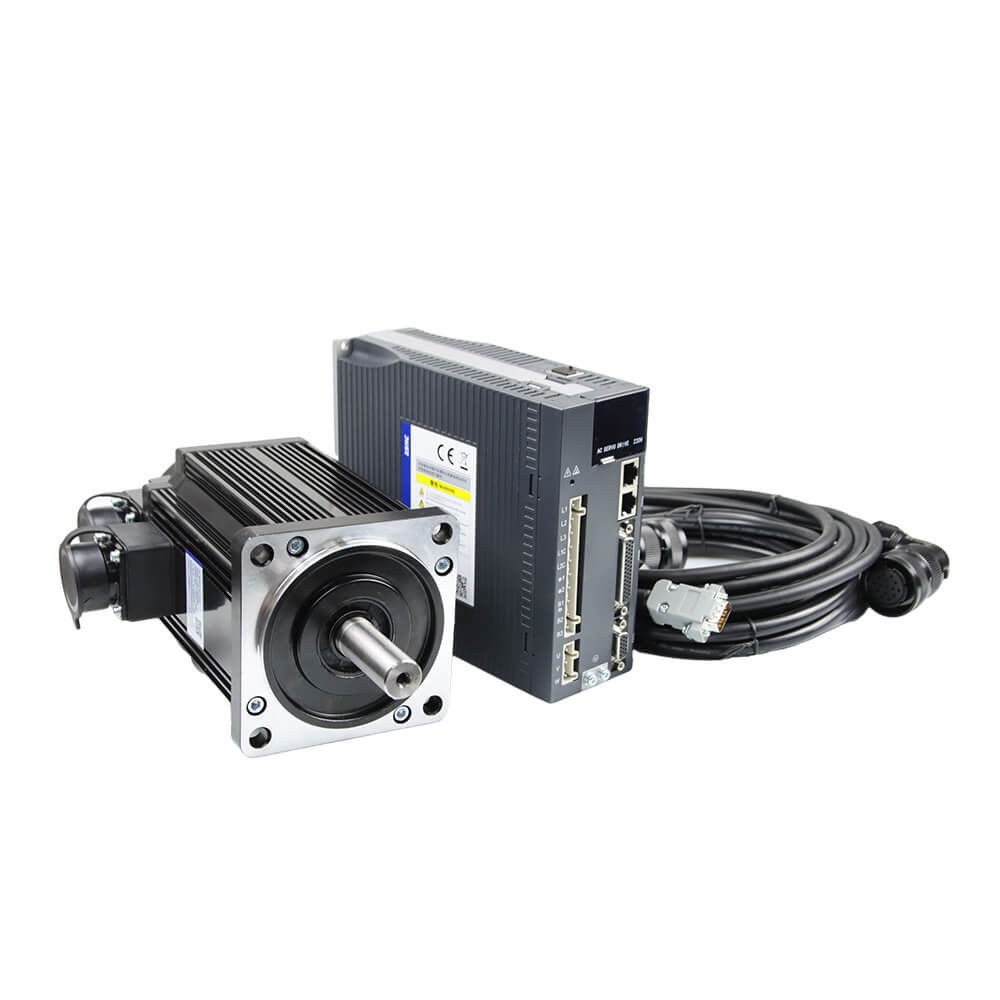

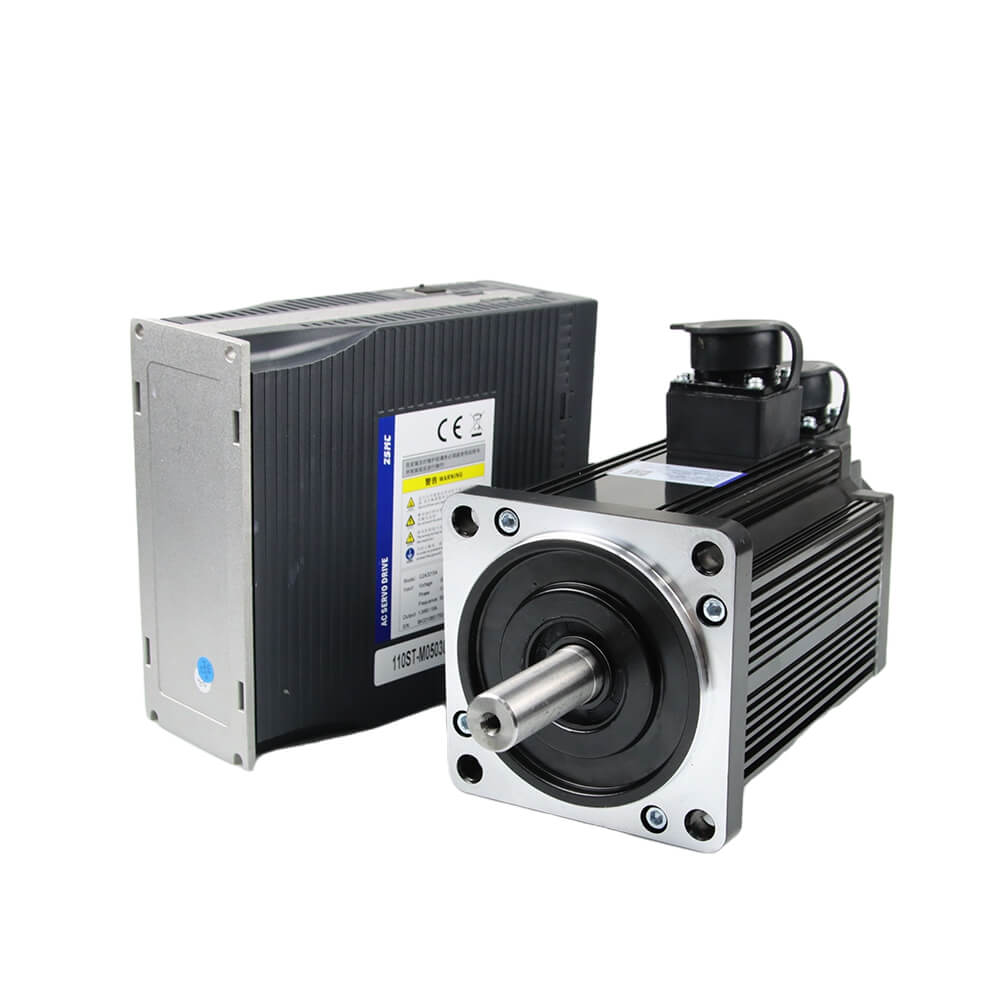

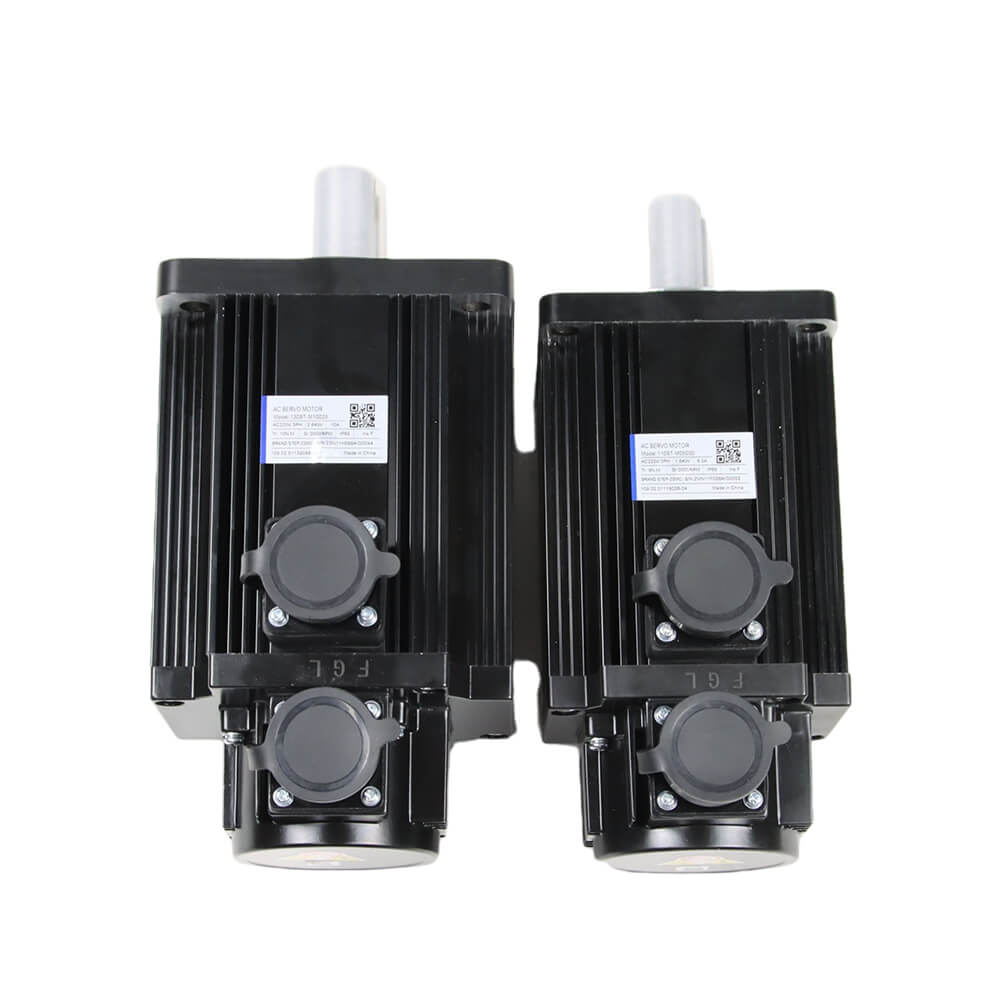

JKONGMOTOR 180ST S1-Serie IP65 wasserdichtes Wechselstrom-Servo-Motor-Kit (180st-M27015) mit 220 V und 4300W. Es hat 1500 U / min, 16.0 / 10,0a, und das Drehmoment 27N.M. Bremsen sind für diesen Wechselstrom -Servo -Motor optional und zusammen mit 2500 -ppr -Encoder. Weitere verschiedene Anforderungen an die Wechselstrom- oder DC -Servomotoren (wie Motoren, Getriebe, Bremse oder Encoder), kontaktieren Sie uns bitte !!!
| Motormodell | Einheit | 180st-m27015 | |||||||||||||||
| Nennleistung | KW | 4.3 | |||||||||||||||
| Nennspannung | V | 220 | 380 | ||||||||||||||
| Bewertungsstrom | A | 16 | 10 | ||||||||||||||
| Bewertungsgeschwindigkeit | Drehzahl | 1500 | |||||||||||||||
| Drehmoment halten | Nm | 27 | |||||||||||||||
| Spitzenmoment | Nm | 67 | |||||||||||||||
| Spannungskonstante | V/1000r/min | 103 | 172 | ||||||||||||||
| Drehmomentkoeffizient | Nm/a | 1.69 | 2.7 | ||||||||||||||
| Trägheit der Rotor | Kg.m2 | 6.1x10-3 | |||||||||||||||
| Zeilenwiderstand | Ω |
0.28 | 0.796 | ||||||||||||||
| Zeileninduktivität | mh | 1.74 | 4.83 | ||||||||||||||
| Mechanische Zeitkonstante | MS | 6.2 | 6 | ||||||||||||||
| Gewicht | Kg | 25.5 | |||||||||||||||
| Encoder -Zeilennummer | Ppr | 2500 | |||||||||||||||
| Isolationsklasse | Klasse | Klasse f | |||||||||||||||
| Sicherheitsklasse | IP | IP65 | |||||||||||||||
| Umgebungsbedingungen Temperatur ℃ | Temperatur -20 ℃ ~ +40 ℃ Luftfeuchtigkeit unter 90%relativer No -Fau | ||||||||||||||||
Motorwicklungsstand |
Wickeldraht | U | V | W | Pe | ||||||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 1 | |||||||||||||
| Photoelektrische Encoder -Sockel (15 PIN) | Signal -Bleidraht | 5v | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | Pe | |
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolute Encoder -Sockel (7 Pin) | Signal -Bleidraht | E- | E+ | SD- | 0V | SD+ | +5V | Pe | |||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Installations-/Demontagekomponenten gekoppelt mit dem Motorwellenende, traf die Welle nicht hart, um zu verhindern, dass die andere Seite des Motorwellencodierers schlecht ausgeschlagen wurde.
2. Streben Sie das Beste aus seinem Schaft, um Vibrationen und Tragschäden zu verhindern.
| 180 Serie | ||||||
| Nennmoment | 17,2nm | 19n.m | 21,5nm | 27n.m | 35n.m | 48n.m |
| L ohne Bremse |
226 | 232 | 243 | 262 | 292 | 346 |
| L mit permanenter Magnetbremse | 308 | 314 | 325 | 344 | 382 | 436 |
| L mit Elctromagntic -Bremse | 298 | 304 | 315 | 334 | 364 | 418 |
JKONGMOTOR 180ST S1-Serie IP65 wasserdichtes Wechselstrom-Servo-Motor-Kit (180st-M27015) mit 220 V und 4300W. Es hat 1500 U / min, 16.0 / 10,0a, und das Drehmoment 27N.M. Bremsen sind für diesen Wechselstrom -Servo -Motor optional und zusammen mit 2500 -ppr -Encoder. Weitere verschiedene Anforderungen an die Wechselstrom- oder DC -Servomotoren (wie Motoren, Getriebe, Bremse oder Encoder), kontaktieren Sie uns bitte !!!
| Motormodell | Einheit | 180st-m27015 | |||||||||||||||
| Nennleistung | KW | 4.3 | |||||||||||||||
| Nennspannung | V | 220 | 380 | ||||||||||||||
| Bewertungsstrom | A | 16 | 10 | ||||||||||||||
| Bewertungsgeschwindigkeit | Drehzahl | 1500 | |||||||||||||||
| Drehmoment halten | Nm | 27 | |||||||||||||||
| Spitzenmoment | Nm | 67 | |||||||||||||||
| Spannungskonstante | V/1000r/min | 103 | 172 | ||||||||||||||
| Drehmomentkoeffizient | Nm/a | 1.69 | 2.7 | ||||||||||||||
| Trägheit der Rotor | Kg.m2 | 6.1x10-3 | |||||||||||||||
| Zeilenwiderstand | Ω |
0.28 | 0.796 | ||||||||||||||
| Zeileninduktivität | mh | 1.74 | 4.83 | ||||||||||||||
| Mechanische Zeitkonstante | MS | 6.2 | 6 | ||||||||||||||
| Gewicht | Kg | 25.5 | |||||||||||||||
| Encoder -Zeilennummer | Ppr | 2500 | |||||||||||||||
| Isolationsklasse | Klasse | Klasse f | |||||||||||||||
| Sicherheitsklasse | IP | IP65 | |||||||||||||||
| Umgebungsbedingungen Temperatur ℃ | Temperatur -20 ℃ ~ +40 ℃ Luftfeuchtigkeit unter 90%relativer No -Fau | ||||||||||||||||
Motorwicklungsstand |
Wickeldraht | U | V | W | Pe | ||||||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 1 | |||||||||||||
| Photoelektrische Encoder -Sockel (15 PIN) | Signal -Bleidraht | 5v | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | Pe | |
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolute Encoder -Sockel (7 Pin) | Signal -Bleidraht | E- | E+ | SD- | 0V | SD+ | +5V | Pe | |||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Installations-/Demontagekomponenten gekoppelt mit dem Motorwellenende, traf die Welle nicht hart, um zu verhindern, dass die andere Seite des Motorwellencodierers schlecht ausgeschlagen wurde.
2. Streben Sie das Beste aus seinem Schaft, um Vibrationen und Tragschäden zu verhindern.
| 180 Serie | ||||||
| Nennmoment | 17,2nm | 19n.m | 21,5nm | 27n.m | 35n.m | 48n.m |
| L ohne Bremse |
226 | 232 | 243 | 262 | 292 | 346 |
| L mit permanenter Magnetbremse | 308 | 314 | 325 | 344 | 382 | 436 |
| L mit Elctromagntic -Bremse | 298 | 304 | 315 | 334 | 364 | 418 |
