130ST-M10010 AC-Servomotor
JKONGMOTOR

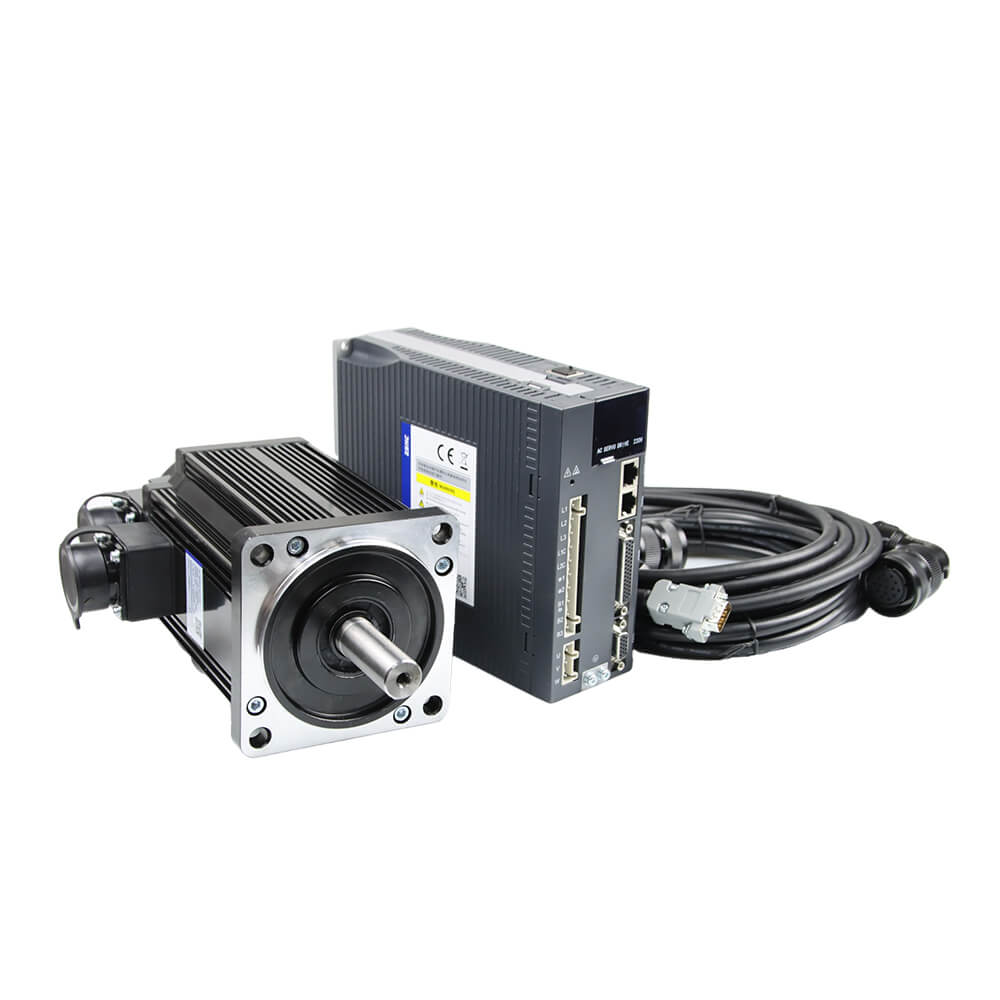

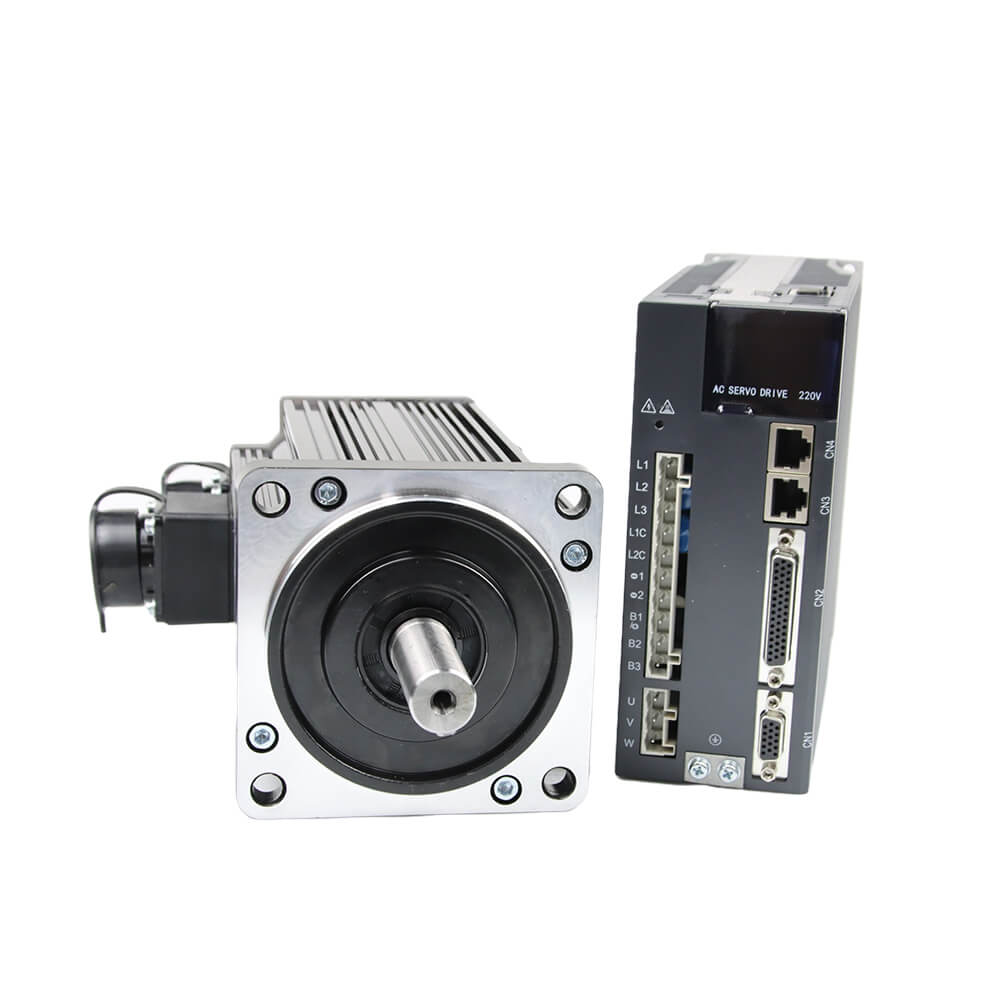

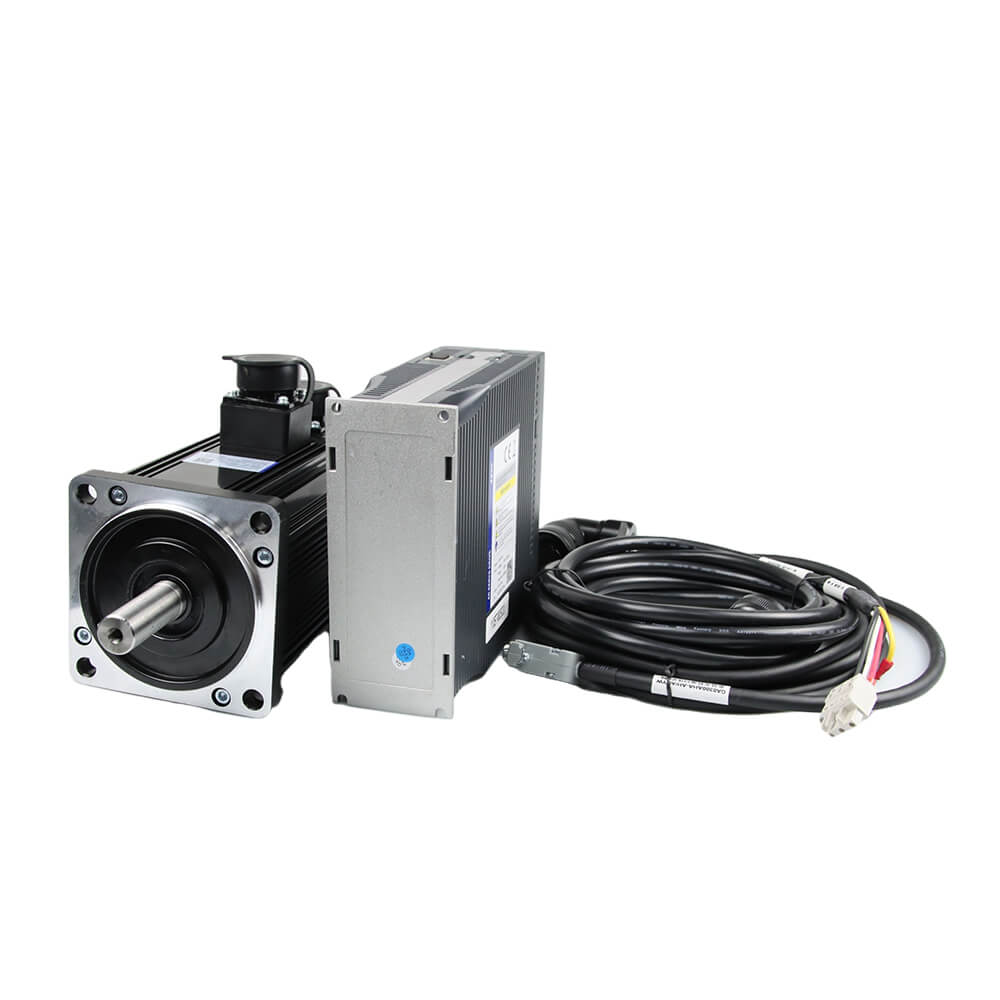

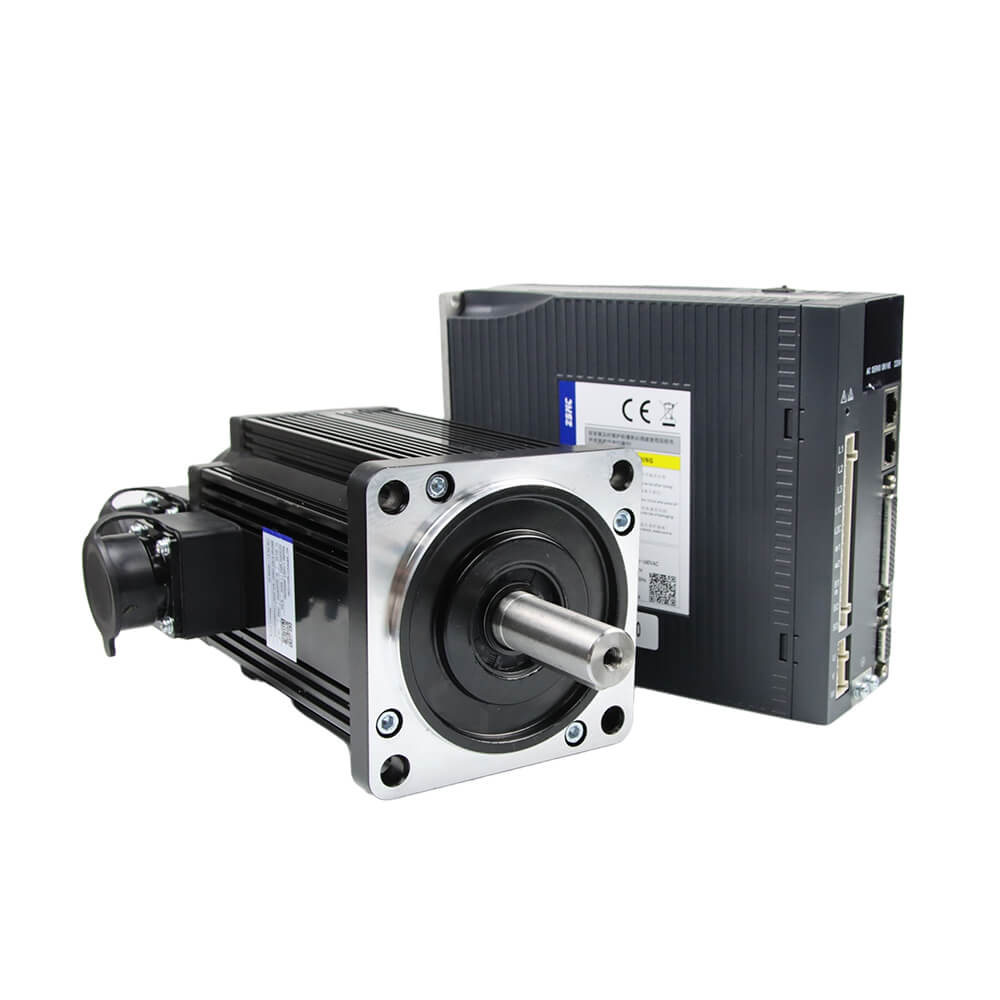

JKONGMOTOR 130ST S1-Serie IP65 wasserdichtes Wechselstrom-Servo-Motor-Kit (130ST-M10010) mit 220 V und 1000W. Es hat 2500 U / min, 4,5a und das Halten von Drehmoment 10N.M. Bremsen sind für diesen Wechselstrom -Servo -Motor optional und zusammen mit 2500 -ppr -Encoder. Weitere verschiedene Anforderungen an die Wechselstrom- oder DC -Servomotoren (wie Motoren, Getriebe, Bremse oder Encoder), kontaktieren Sie uns bitte !!!
| Motormodell | Einheit | 130st-m10010 | |||||||||||||||
| Nennleistung | KW | 1.0 | |||||||||||||||
| Nennspannung | V | 220 | |||||||||||||||
| Bewertungsstrom | A | 4.5 | |||||||||||||||
| Bewertungsgeschwindigkeit | Drehzahl | 1000 | |||||||||||||||
| Drehmoment halten | Nm | 10 | |||||||||||||||
| Spitzenmoment | Nm | 20 | |||||||||||||||
| Spannungskonstante | V/1000r/min | 140 | |||||||||||||||
| Drehmomentkoeffizient | Nm/a | 2.2 | |||||||||||||||
| Trägheit der Rotor | Kg.m2 | 1.94x10-3 | |||||||||||||||
| Zeilenwiderstand | Ω |
2.7 | |||||||||||||||
| Zeileninduktivität | mh | 8.8 | |||||||||||||||
| Mechanische Zeitkonstante | MS | 3.26 | |||||||||||||||
| Gewicht | Kg | 10.2 | |||||||||||||||
| Encoder -Zeilennummer | Ppr | 2500 | |||||||||||||||
| Isolationsklasse | Klasse | Klasse f | |||||||||||||||
| Sicherheitsklasse | IP | IP65 | |||||||||||||||
| Umgebungsbedingungen Temperatur ℃ | Temperatur -20 ℃ ~ +40 ℃ Luftfeuchtigkeit unter 90%relativer No -Fau | ||||||||||||||||
Motorwicklungsstand |
Wickeldraht | U | V | W | Pe | ||||||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 1 | |||||||||||||
| Photoelektrische Encoder -Sockel (15 PIN) | Signal -Bleidraht | 5v | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | Pe | |
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolute Encoder -Sockel (7 Pin) | Signal -Bleidraht | E- | E+ | SD- | 0V | SD+ | +5V | Pe | |||||||||
| Seriennummer anschließen | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Installations-/Demontagekomponenten gekoppelt mit dem Motorwellenende, traf die Welle nicht hart, um zu verhindern, dass die andere Seite des Motorwellencodierers schlecht ausgeschlagen wurde.
2. Streben Sie das Beste aus seinem Schaft, um Vibrationen und Tragschäden zu verhindern.
| 130 Serie |
|||||||||
| Nennmoment | 2 | 4 | 5 | 6 | 10 | 15 | |||
| 1000 U / min | 1500 U / min | 2500 U / min | 1500 U / min | 2500 U / min | |||||
| L ohne Bremse |
159 | 189 | 204 | 219 |
213 | 209 | 241 | 231 | |
| L mit permanenter Magnetbremse | 215 | 245 | 260 | 275 | 283 | 279 | 311 | 301 | |
| L mit Elctromagntic -Bremse | 233 | 263 | 278 | 293 | 294 | 290 | 322 | 312 | |
