Motor uzunluğu: 38mm / 80mm
Nominal Voltaj ： 24V / 48V

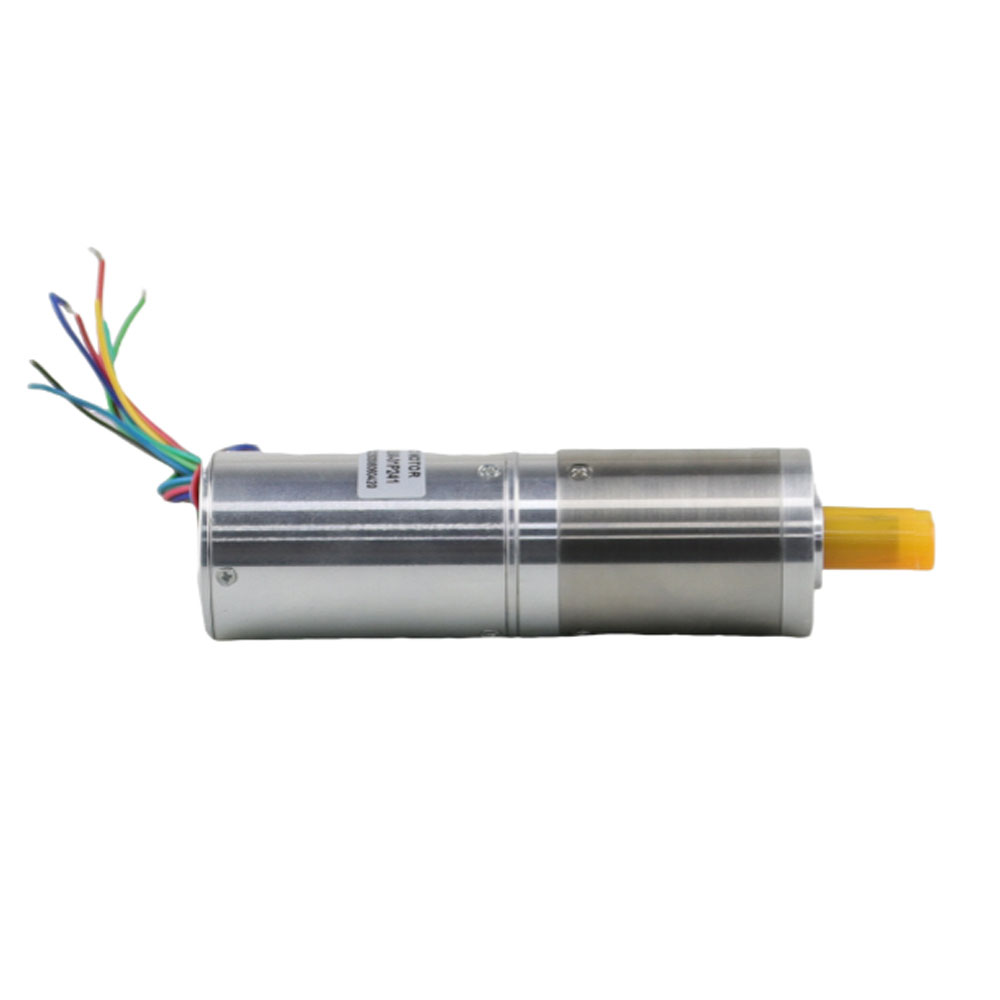

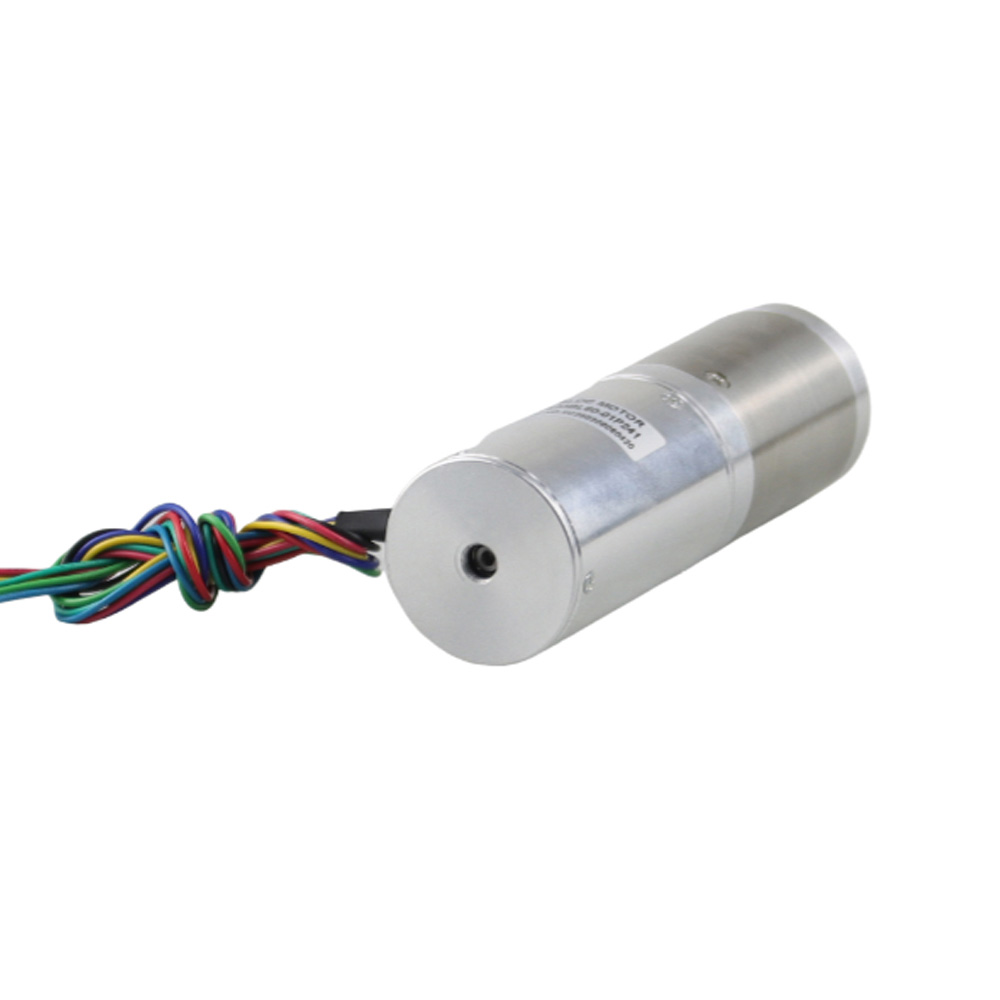

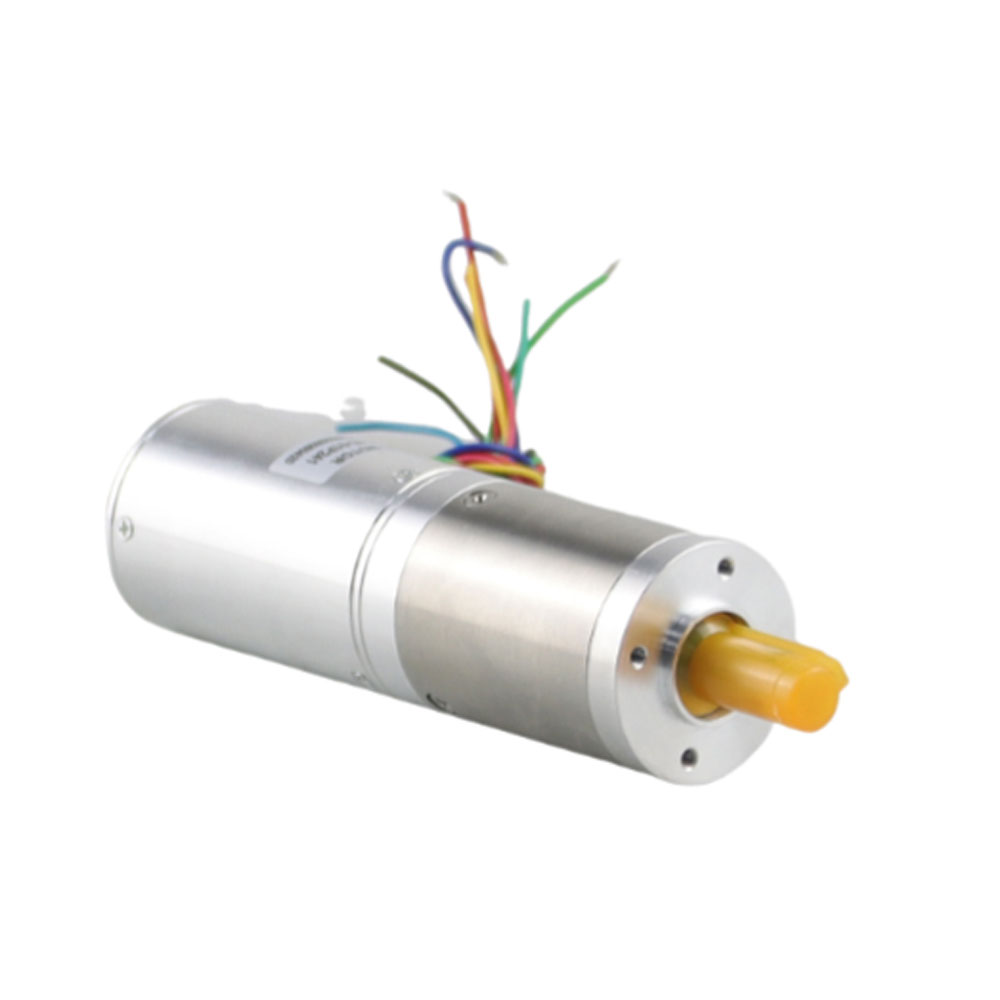

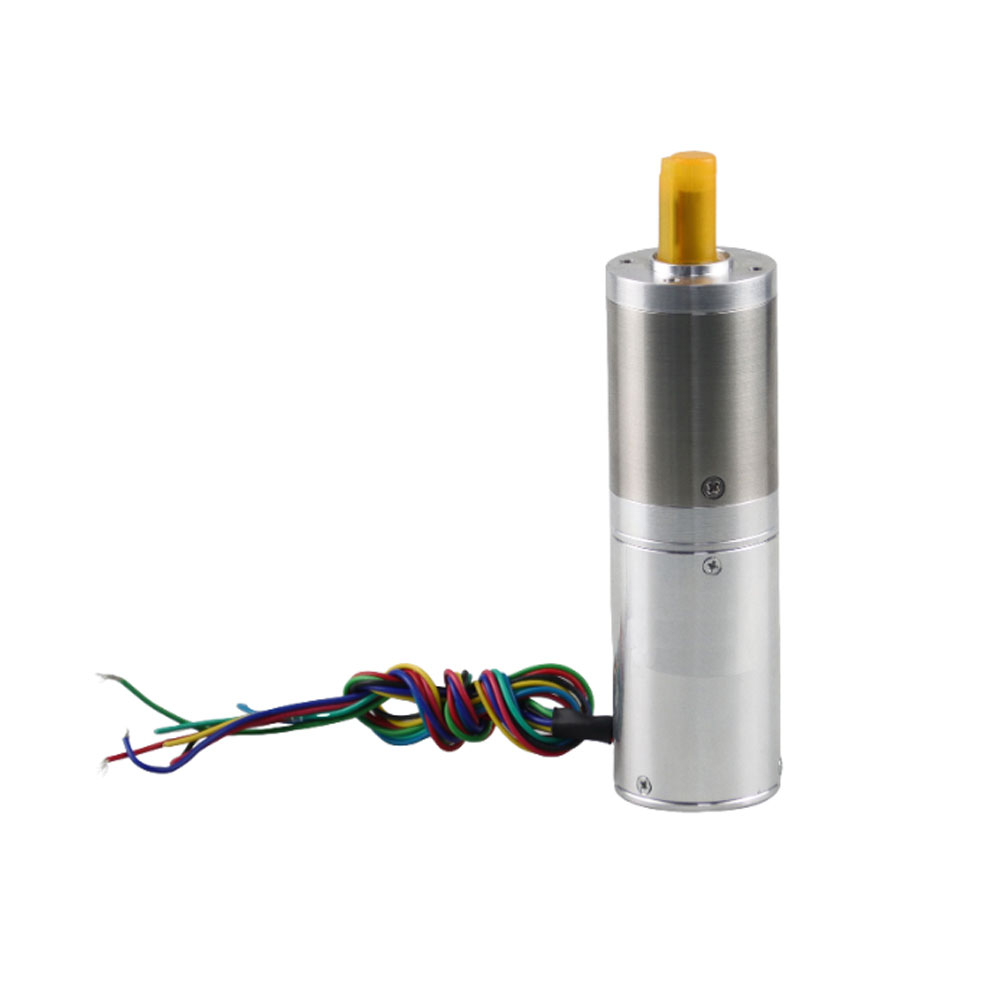

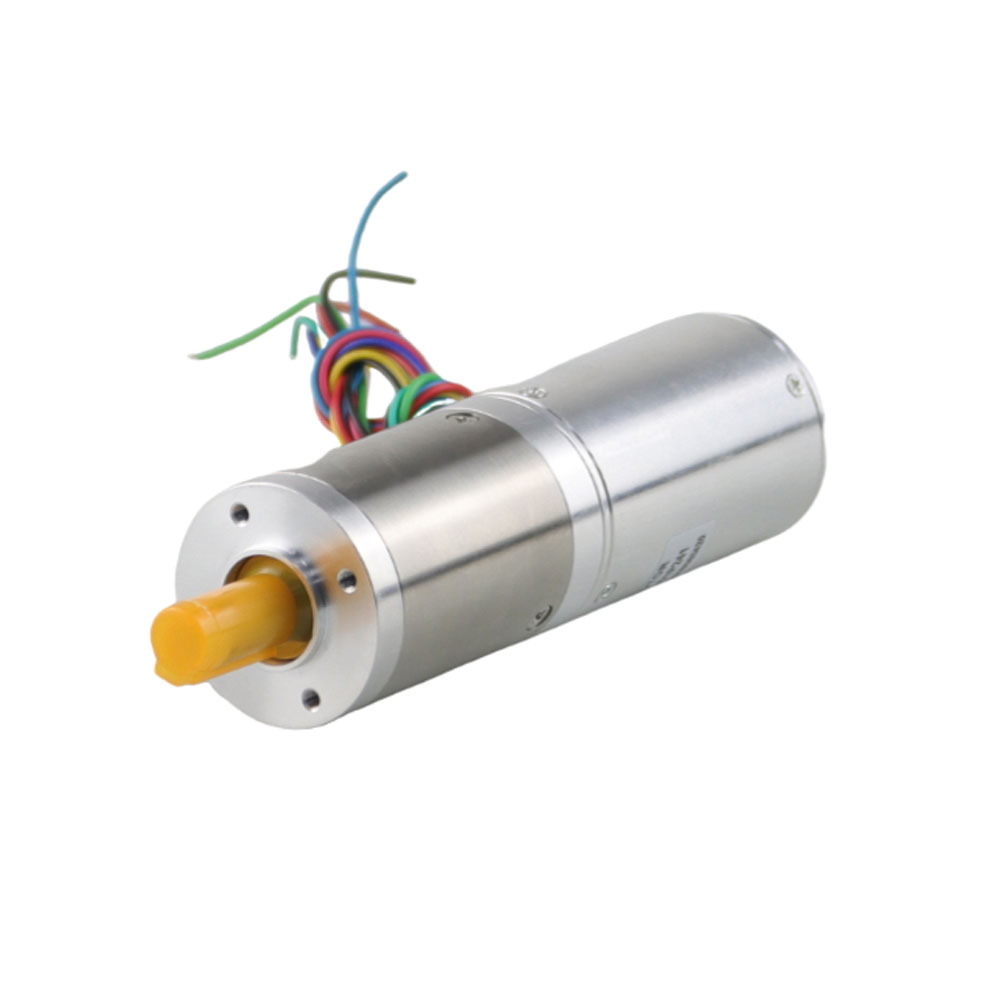

33BL Ortak Gezegenli Dişli Yuvarlak Kafa Bldc Motor
Jkongmotor
33 mm
3 aşama
24V, 48V
10 adet
| Öğe | Spesifikasyonlar |
| Adım | 1.8 ° |
| Sıcaklık artışı | 80 ℃ maks. |
| Ortam sıcaklığı | -20 ℃ ~+50 ℃ |
| Yalıtım direnci | 100 MΩ dk. , 500VDC |
| Dielektrik mukavemet | 1 dakika için 500Vac |
| Şaft radyal oyun | 0.02Max. (450g yük) |
| Şaft Eksenel Oyunu | 0.08Max. (450g yük) |
| Maks. radyal kuvvet | 28N (flanştan 20mm) |
| Maks. eksenel kuvvet | 10n |
| Model No. | Nominal Voltaj | Motor uzunluğu | Akım | Nominal Güç | İndüktans | Derecelendirilmiş tork | Nominal Hız | Ağırlık |
| VDC | (L) mm | A | W | MH | Mn.M | Rpm |
kilogram | |
| JK33BL30-24 | 24 | 30 | 1.5 | 7 | 7 | 22 | 3000 | 0.085 |
| JK33BL80-24 | 24 | 80 | 5.6 | 40 | 0.55 | 50 | 7800 | 0.2 |
| JK33BL80-48 | 48 |
80 | 2.9 | 40 | 1.45 |
40 | 10000 | 0.2 |
| BLDC Motorlar Kabloları | Salon Sensörü Kabloları | ||||||
| U | V | W | +5vdc |
Gnd | Hu |
HV | HW |
| Sarı | Yeşil | Mavi | Kırmızı | Siyah | Yello |
Yeşil | Mavi |
| Öğe | Spesifikasyonlar |
| Adım | 1.8 ° |
| Sıcaklık artışı | 80 ℃ maks. |
| Ortam sıcaklığı | -20 ℃ ~+50 ℃ |
| Yalıtım direnci | 100 MΩ dk. , 500VDC |
| Dielektrik mukavemet | 1 dakika için 500Vac |
| Şaft radyal oyun | 0.02Max. (450g yük) |
| Şaft Eksenel Oyunu | 0.08Max. (450g yük) |
| Maks. radyal kuvvet | 28N (flanştan 20mm) |
| Maks. eksenel kuvvet | 10n |
| Model No. | Nominal Voltaj | Motor uzunluğu | Akım | Nominal Güç | İndüktans | Derecelendirilmiş tork | Nominal Hız | Ağırlık |
| VDC | (L) mm | A | W | MH | Mn.M | Rpm |
kilogram | |
| JK33BL30-24 | 24 | 30 | 1.5 | 7 | 7 | 22 | 3000 | 0.085 |
| JK33BL80-24 | 24 | 80 | 5.6 | 40 | 0.55 | 50 | 7800 | 0.2 |
| JK33BL80-48 | 48 |
80 | 2.9 | 40 | 1.45 |
40 | 10000 | 0.2 |
| BLDC Motorlar Kabloları | Salon Sensörü Kabloları | ||||||
| U | V | W | +5vdc |
Gnd | Hu |
HV | HW |
| Sarı | Yeşil | Mavi | Kırmızı | Siyah | Yello |
Yeşil | Mavi |
