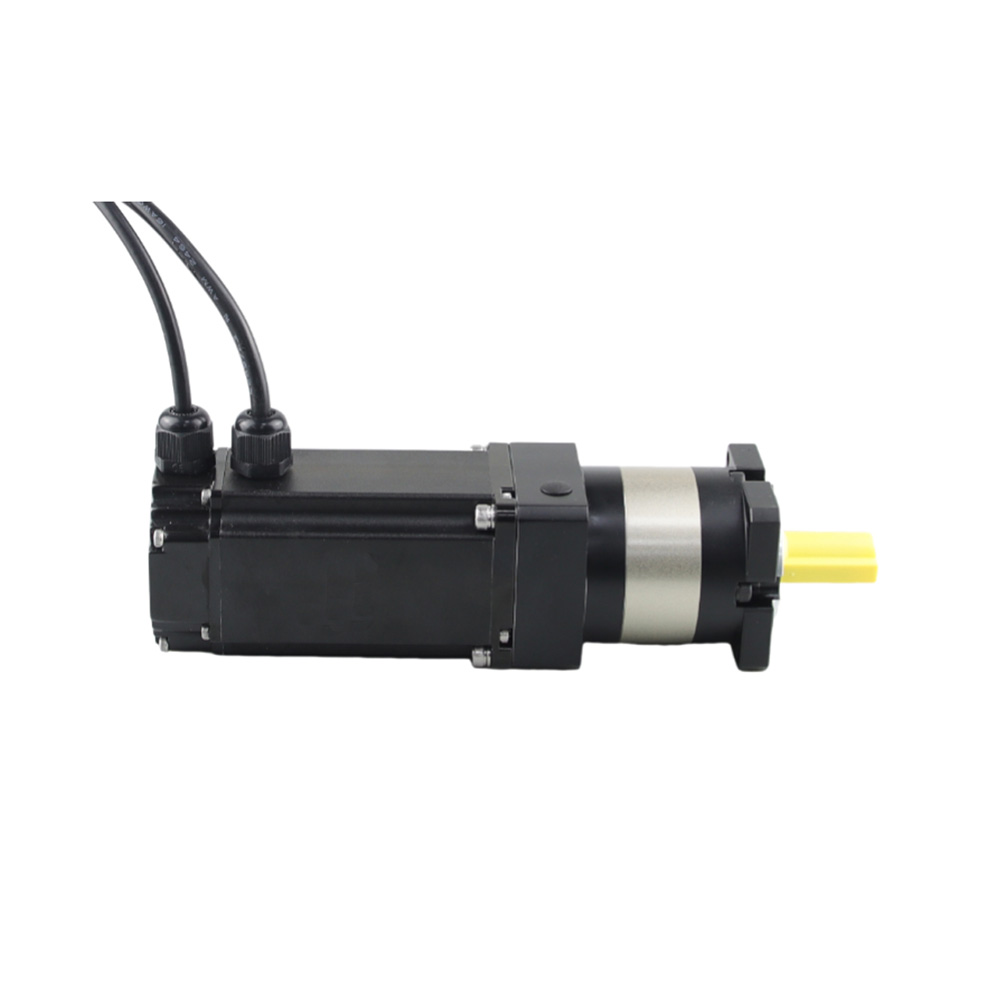

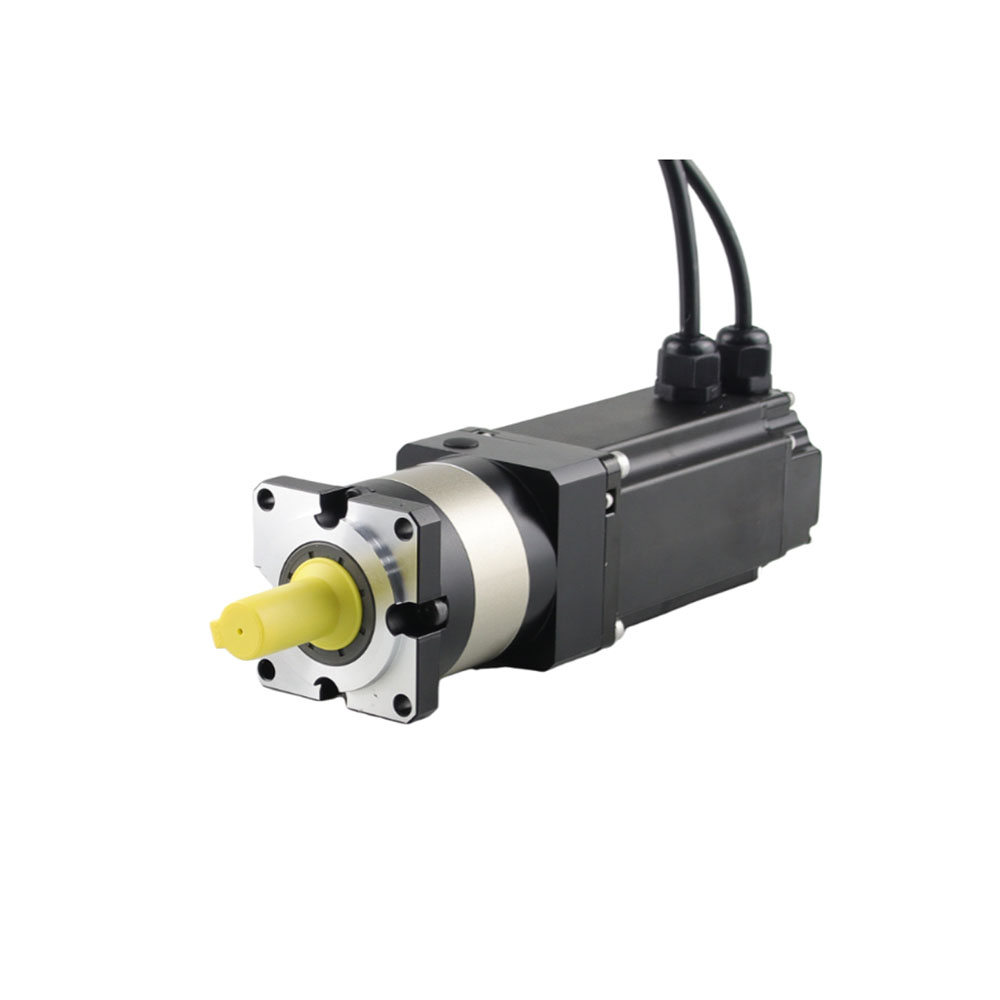

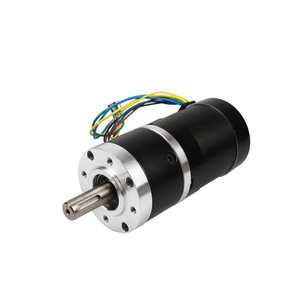

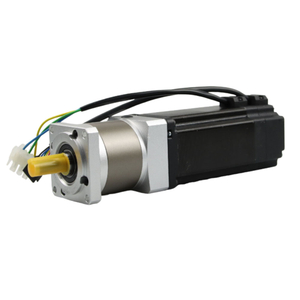

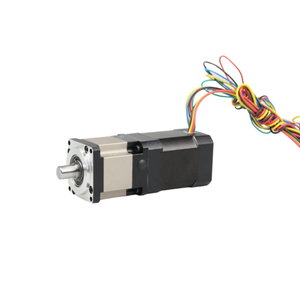

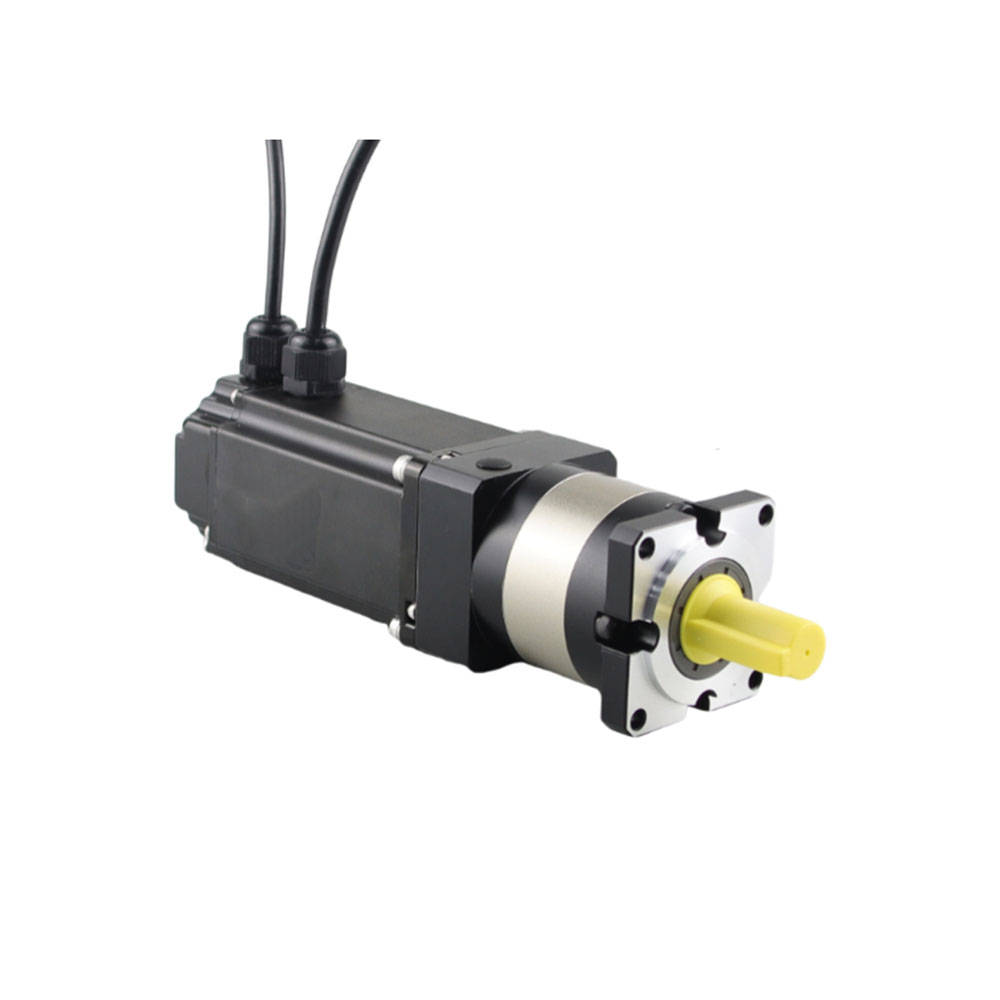

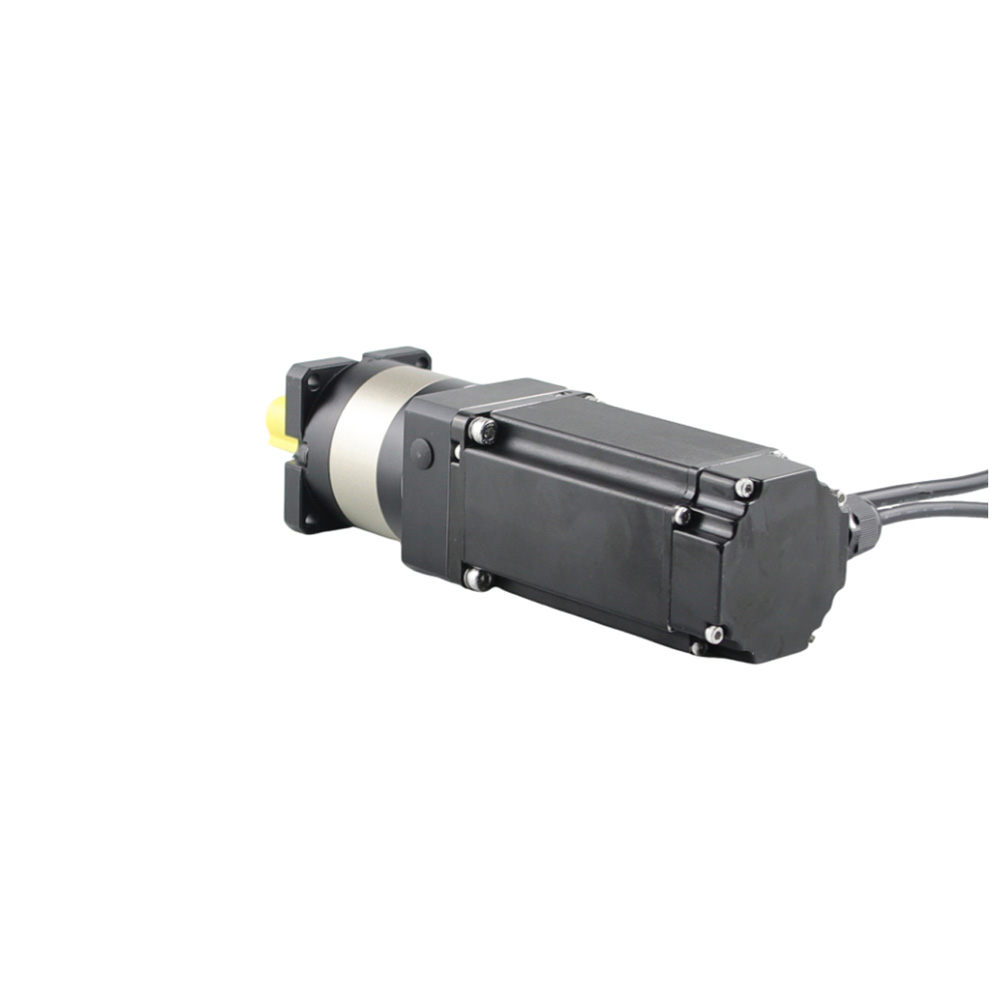

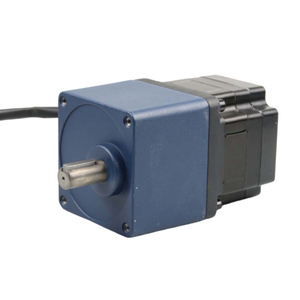

NEMA 24 60BLS Yüksek Hassas Gezegenli Şanzıman 60X60mm 48V 3 Fazlı Dişli Bldc Motor

 NEMA 24 60BLS 60mm Fırçasız DC Motor Genel Özellikleri:

Genel özellikler
Öğe	Spesifikasyon
Sarma türü	Yıldız
Salon efekt açısı	120 derece elektrik açısı
Şaft tükeniyor	0.025mm
Radyal oyun	0.02mm@450g
Son oyun	0.08mm@450g
Max.Radial Gücü	Flanştan 115n@10mm
Maks. eksenel kuvvet	45n
Yalıtım sınıfı	B Sınıfı
Dielektrik mukavemet	500VDC bir dakika
Yalıtım direnci	100mΩ dk., 500vdc

Elektriksel özellikler:

Model No.	Nominal Voltaj	Motor uzunluğu	Akım	Nominal Güç	Rotor ataleti	Derecelendirilmiş tork	Nominal Hız	Ağırlık
	VDC	(L) mm	A	W	Kg.cm²	NM	Rpm	kilogram
JK60BLS01	48	78	8.4	94	0.24	0.3	3000	0.85
JK60BLS02	48	99	15.6	188	0.48	0.6	3000	1.25
JK60BLS03	48	120	22.5	283	0.72	0.9	3000	1.65
JK60BLS04	48	141	28.5	377	0.96	1.2	3000	2.05

Kablo Bağlantısı:

BLDC Motorlar Kabloları			Salon Sensörü Kabloları
U	V	W	+5vdc	Gnd	Hu	HV	HW
Sarı	Yeşil	Mavi	Kırmızı	Siyah	Yello	Yeşil	Mavi
