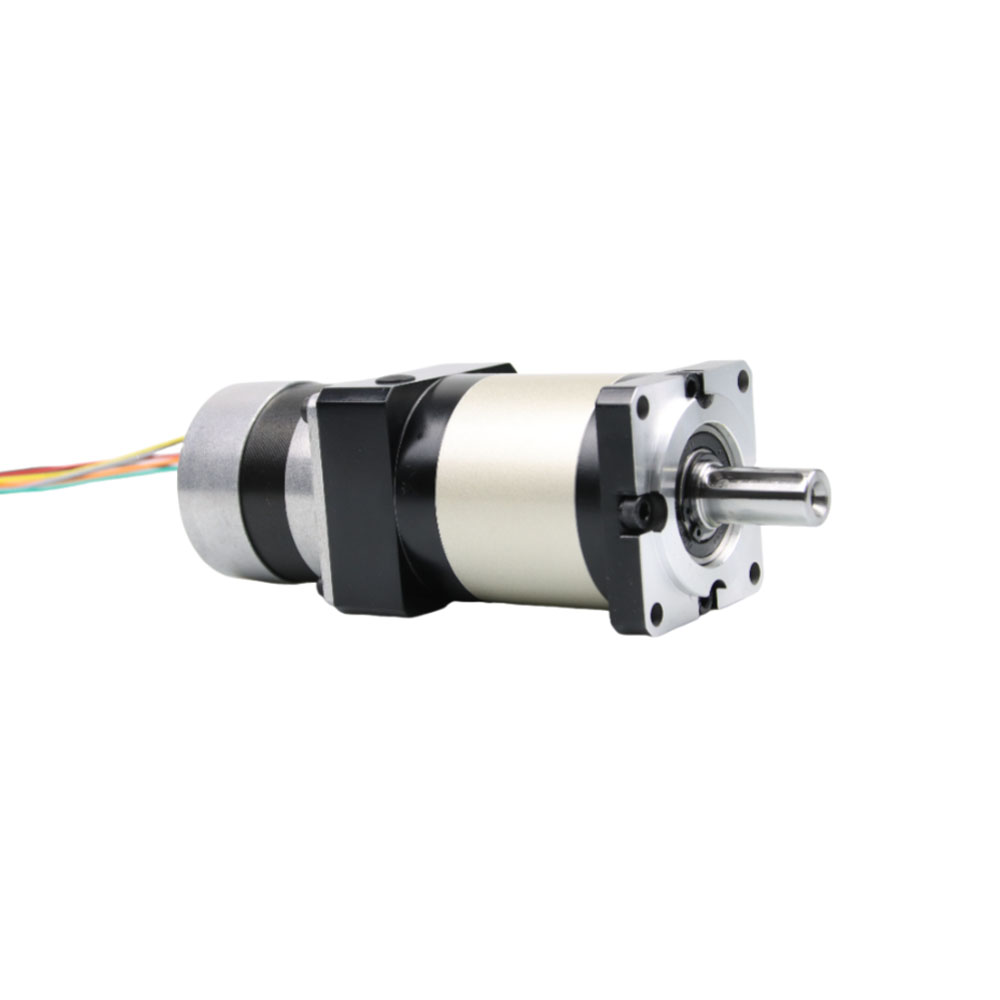

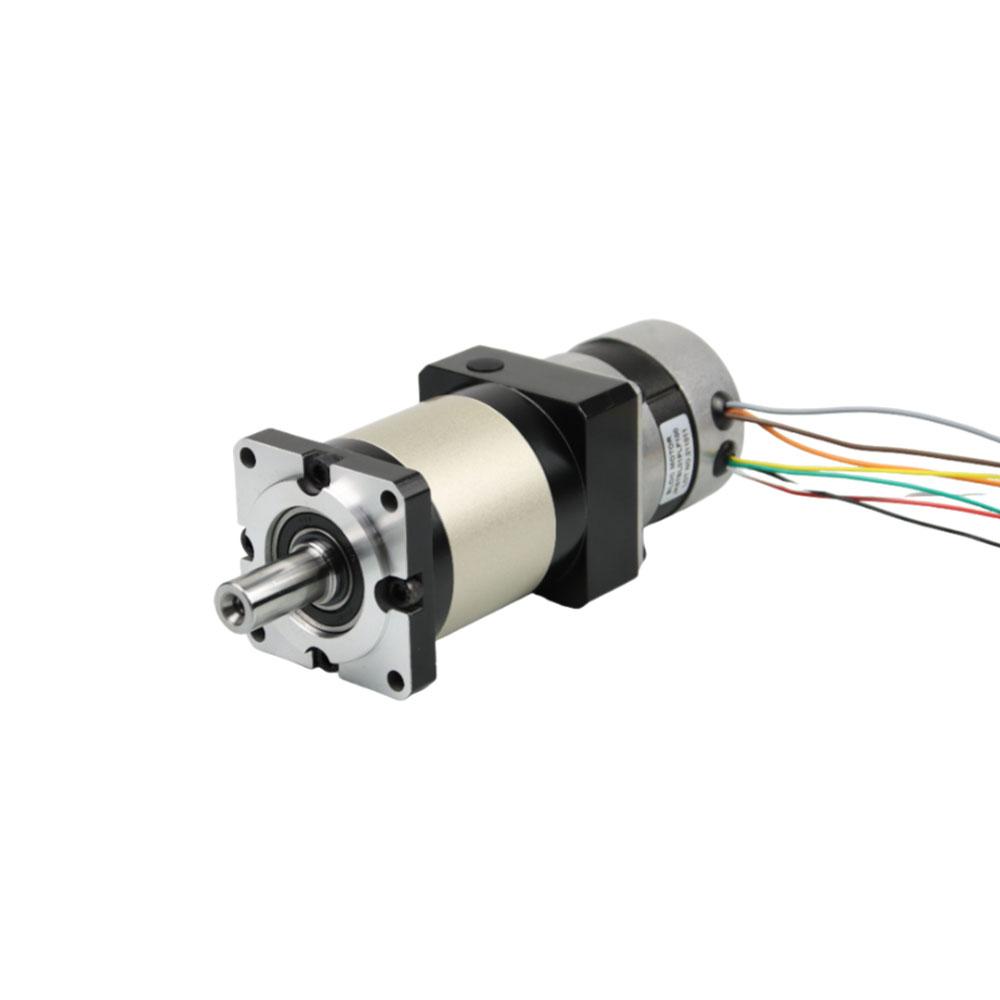

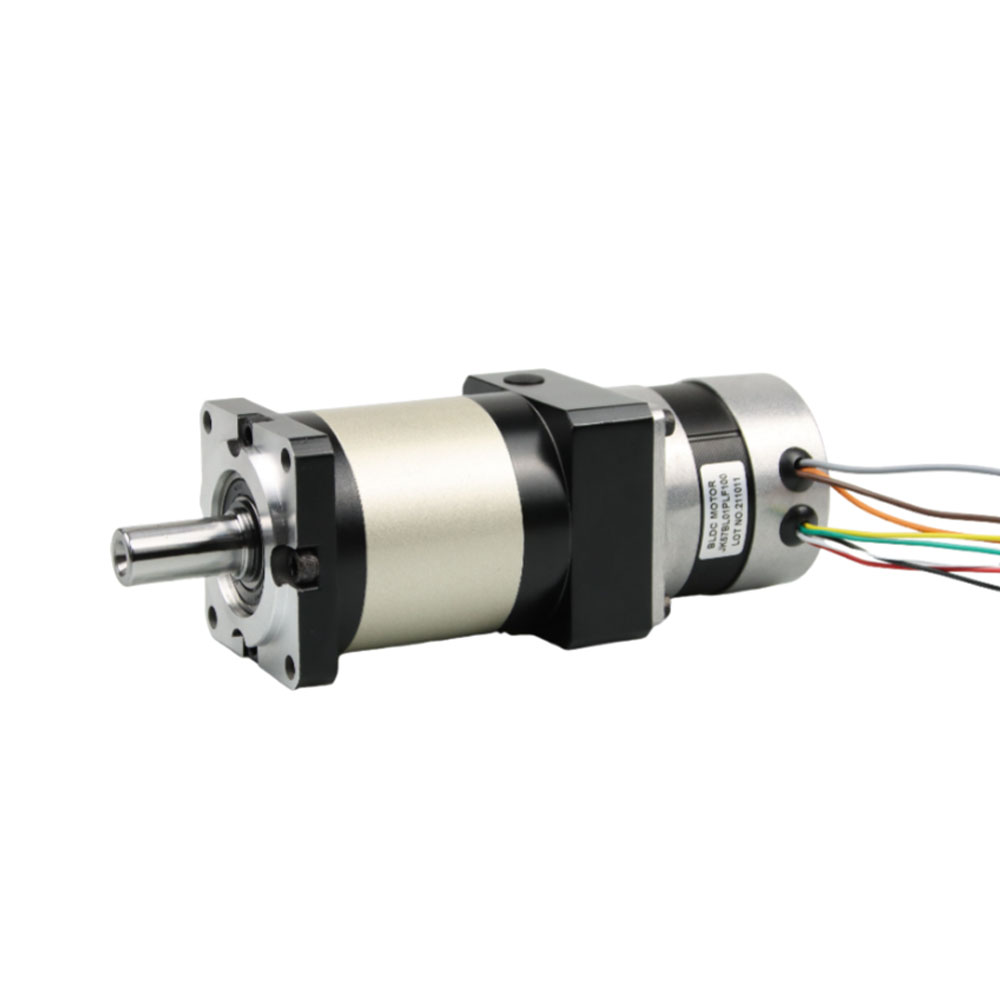

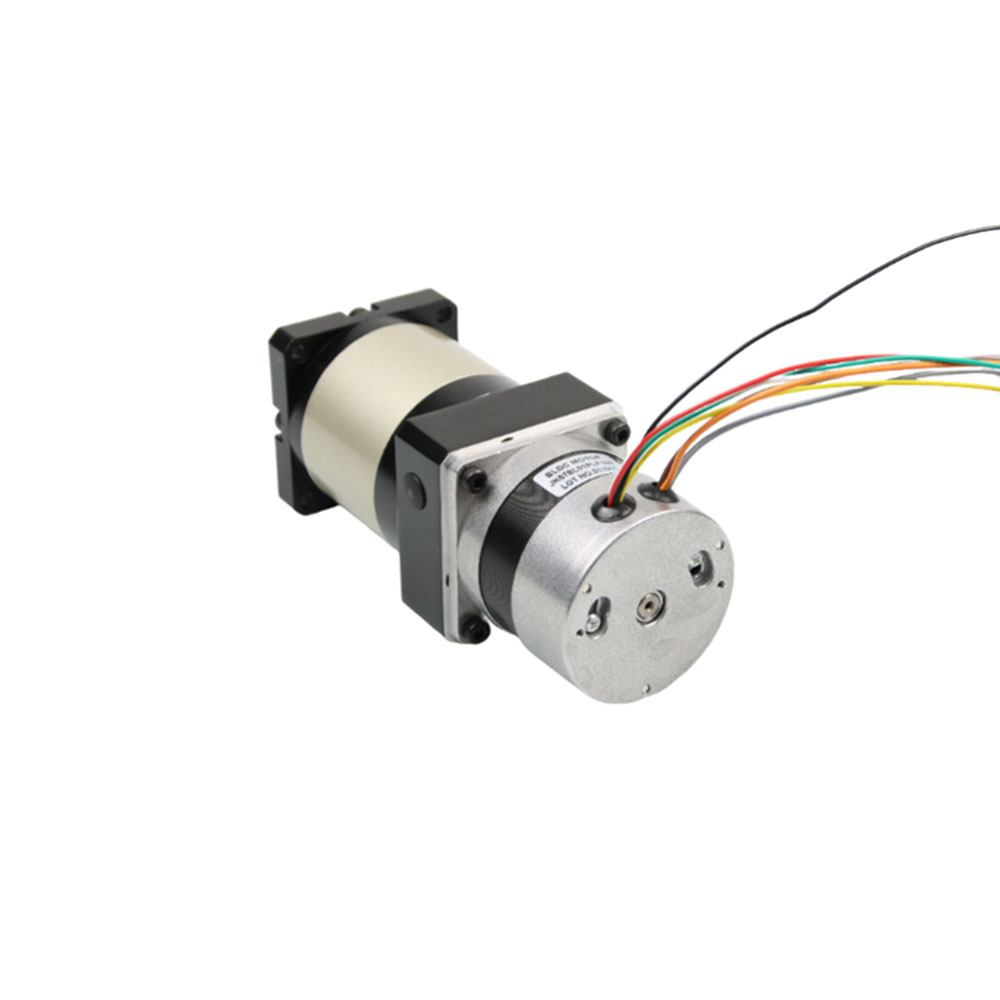

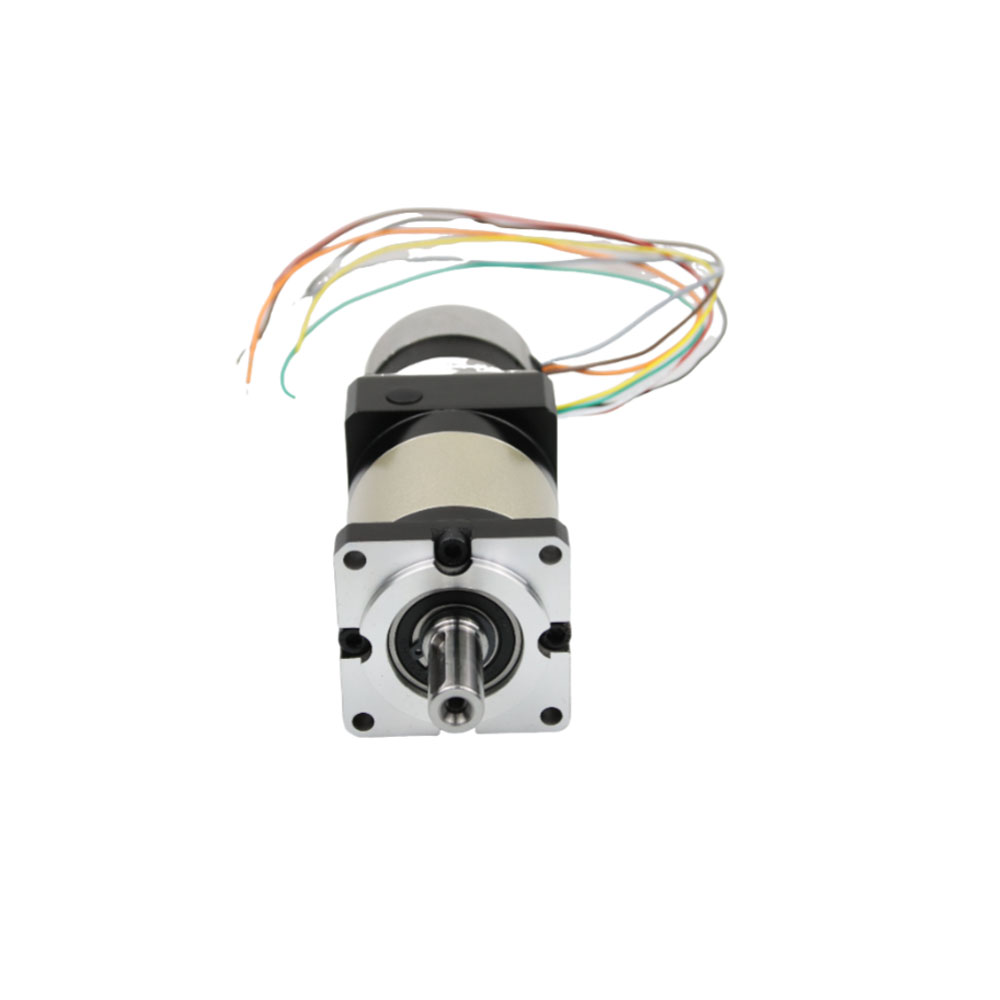

NEMA 23 57BLS Yüksek Hassas Gezegenli Şanzıman 57x57mm 36V 3 Fazlı Dişli Bldc Motor

 NEMA 23 57BLS 57mm Fırçasız DC Motor Genel Özellikleri:

Genel özellikler
Öğe	Spesifikasyon
Sarma türü	Yıldız
Salon efekt açısı	120 derece elektrik açısı
Şaft tükeniyor	0.025mm
Radyal oyun	0.02mm@450g
Son oyun	0.08mm@450g
Max.Radial Gücü	Flanştan 75n@10mm
Maks. eksenel kuvvet	10n
Yalıtım sınıfı	B Sınıfı
Dielektrik mukavemet	500VDC bir dakika
Yalıtım direnci	100mΩ dk., 500vdc

Elektriksel özellikler:

Model No.	Nominal Voltaj	Motor uzunluğu	Akım	Nominal Güç	Rotor ataleti	Derecelendirilmiş tork	Nominal Hız	Ağırlık
	VDC	(L) mm	A	W	g.cm²	NM	Rpm	kilogram
JK57BLS005	36	37	3.5	23	30	0.055	4000	0.33
JK57BLS01	36	47	6.8	46	75	0.11	4000	0.44
JK57BLS02	36	67	11.5	92	119	0.22	4000	0.75
JK57BLS03	36	87	15.5	138	173	0.33	4000	1
JK57BLS04	36	107	20.5	184	230	0.44	4000	1.25

Kablo Bağlantısı:

BLDC Motorlar Kabloları			Salon Sensörü Kabloları
U	V	W	+5vdc	Gnd	Hu	HV	HW
Sarı	Yeşil	Mavi	Kırmızı	Siyah	Yello	Yeşil	Mavi
