Nema 17 JK42BLS01-X038ED Kvadratinė galvutė 4000 aps./min. 24V 0.0716Nm 30W Ф42x42x59mm BLDC nuolatinės srovės servo variklis be šepetėlių su 1000PPR koduotuvu

Jkongmotor Nema 17 24v bešepetėlis bldc nuolatinės srovės servo variklis (JK42BLS01-X038ED) su 4000 aps./min greičiu ir 42x42x59mm dydžio. Jame yra 13 laidų (3 laidai varikliams, 5 laidai Hallsensoriui ir 5 laidai koduotojui), 0,0716 Nm ir 30 W. Dėl daugiau skirtingų bldc variklių reikalavimų (pvz., pavarų dėžės, stabdžių, kodavimo ar integruotų variklių), susisiekite su mumis!!!

Elektros specifikacijos:

• Tipas: Nema 17 24v 42mm bešepetėlis nuolatinės srovės servo variklis

• Modelio pavadinimas: JK42BLS01-X038ED

• Fazių skaičius: 3

• Lenkų skaičius: 8

• Vardinis greitis: 4000 aps./min

• Greitis be apkrovos: 6800 aps./min

• Vardinis sukimo momentas: 0,0716 Nm

• Nominali galia: 30W

• Nugaros EMF: 4,36 V/Krpm

• Sukimo momento pastovus: 0,042 Nm/A

• Izoliacijos klasė: B

• Papildomos dalys: greičių dėžė, kodavimo įrenginys, stabdys, integruotas vairuotojas...

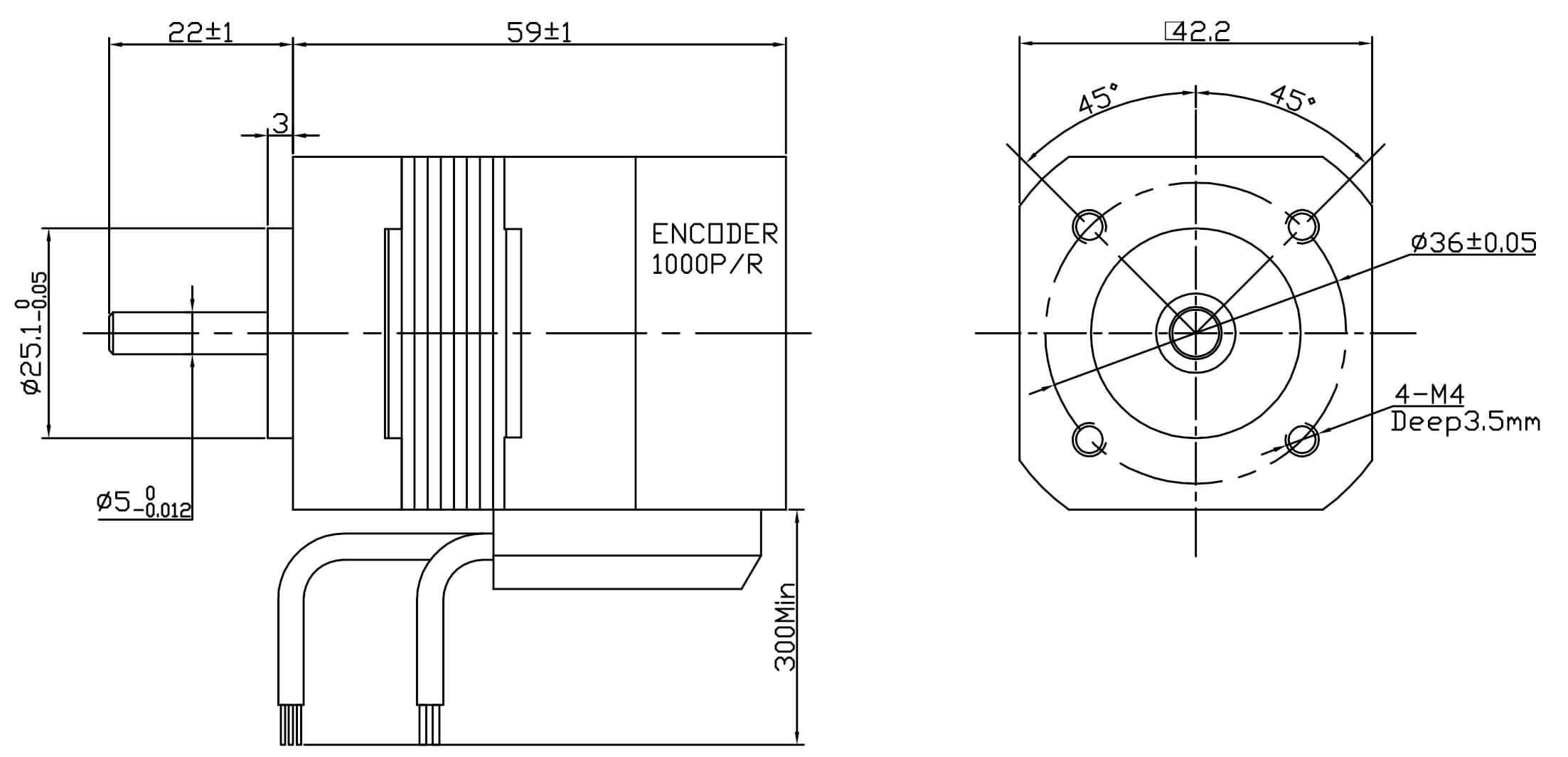

Fizinės specifikacijos:

• Rėmo dydis: Nema 17 (42 x 42 mm)

• Korpuso ilgis: 59 mm

• Veleno skersmuo: 5 mm

• Laidų skaičius: 8

• Laido ilgis: 300 mm

• Jutiklis: Hall jutiklis

• Kodavimo įrenginys: 1000PPR

• Svoris: 0,35 kg

Laidų pajungimas:

Bldc Motors laidai			Salės jutiklių laidai
U	V	W	+5VDC	GND	Hu	Hv	Hw
Geltona	Žalia	Mėlyna	Raudona	Juoda	Sveiki	Žalia	Mėlyna

Kodavimo laidų prijungimas:

Vcc kodavimo įtampa (+5 V)	EGND-Encoder Grand (0V)	EA-Encoder A fazės įvestis	EB-Encoder B fazės įvestis	EZ-Encoder Z fazės įėjimas
RAUDONA	JUODA	ŽALIA	MĖLYNA	GELTONA
