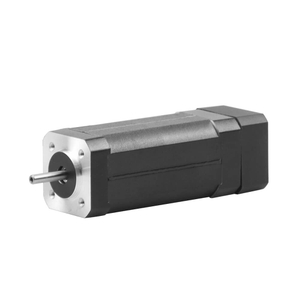

Nema 17 JK42BLS02-X035ED หัวสี่เหลี่ยม 4000 รอบต่อนาที 24V 0.143Nm 60W Ф42x42x79mm Brushless BLDC Dc เซอร์โวมอเตอร์พร้อมตัวเข้ารหัส 1,000PPR

ประเภท: 42mm 24V 60W มอเตอร์เซอร์โว Dc แบบไม่มีแปรง

เฟส: 3
เสา: 8
แรงบิด: 0.143Nm

ความยาวลำตัว: 79 มม.
ชิ้นส่วนที่กำหนดเอง: มอเตอร์, กระปุกเกียร์, ตัวเข้ารหัส, เบรก, ไดร์เวอร์แบบรวม...

แบบอย่าง:
JK42BLS02-X035ED
ยี่ห้อ:
เจกองมอเตอร์
ความเร็วสูงสุด:
4000 รอบต่อนาที
เสาตึก:
8 เสา
ขนาดมอเตอร์ของอาคาร:
เนม่า17 (42มม.)
แรงดันไฟฟ้า:
24V
ขั้นต่ำ:
10 ชิ้น


มีจำหน่าย:



สอบถาม

Jkongmotor Nema 17 24v brushless bldc dc เซอร์โวมอเตอร์ (JK42BLS02-X038ED) ด้วยความเร็ว 4000Rpm และขนาด 42x42x79mm. มีสายไฟ 13 เส้น (สายไฟ 3 เส้นสำหรับมอเตอร์, 5 สายสำหรับเซนเซอร์ฮอลล์ และ 5 สายสำหรับตัวเข้ารหัส), 0.143Nm และ 60W หากต้องการทราบข้อกำหนดมอเตอร์ BLDC ที่แตกต่างกันเพิ่มเติม (เช่น กระปุกเกียร์ เบรก ตัวเข้ารหัส หรือมอเตอร์รวม) โปรดติดต่อเรา!!!

ข้อมูลจำเพาะทางไฟฟ้า：

ประเภท: Nema 17 24v 42mm เซอร์โวมอเตอร์ dc แบบไม่มีแปรง
ชื่อรุ่น: JK42BLS02-X035ED
จำนวนเฟส: 3
จำนวนเสา: 8
ความเร็วสูงสุด: 4000 รอบต่อนาที
ความเร็วรอบขณะเดินเครื่องเปล่า: 6500 รอบต่อนาที
แรงบิดสูงสุด: 0.143Nm
กำลังไฟ: 60W
EMF ด้านหลัง: 4.1V/Krpm
แรงบิดคงที่: 0.04Nm/A
ชั้นฉนวน: B
ชิ้นส่วนเสริม: กระปุกเกียร์, ตัวเข้ารหัส, เบรก, ไดร์เวอร์แบบรวม ...

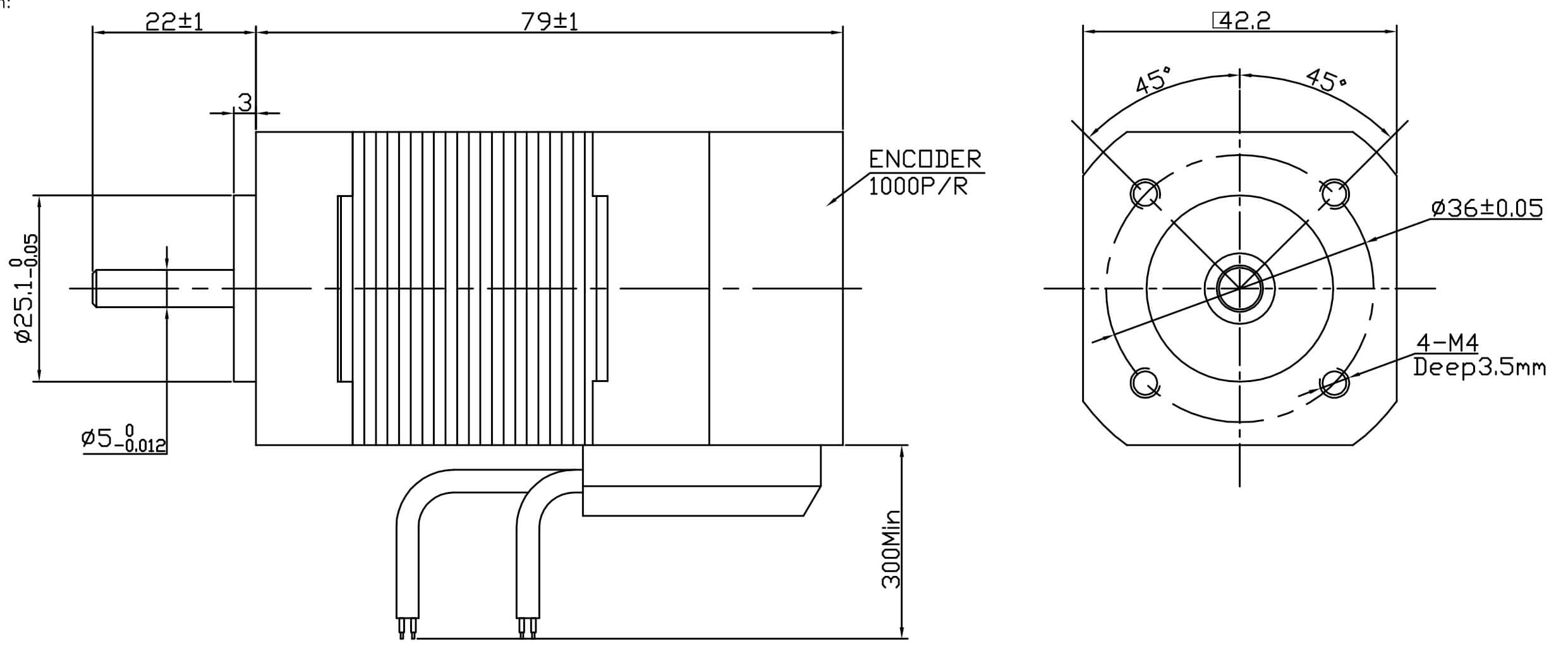

ข้อมูลจำเพาะทางกายภาพ:

ขนาดเฟรม: Nema 17 ( 42 x 42 มม.)
ความยาวลำตัว: 79 มม
เส้นผ่านศูนย์กลางเพลา: 5 มม
จำนวนลูกค้าเป้าหมาย: 8
ความยาวสาย: 300 มม
เซนเซอร์: เซนเซอร์ฮอลล์
ตัวเข้ารหัส: 1,000PPR
น้ำหนัก: 0.5.กก

การเชื่อมต่อสายไฟ:

สายไฟมอเตอร์ Bldc			สายเซ็นเซอร์ฮอลล์
คุณ	วี	ว	+5VDC	จีเอ็นดี	หู	เอชวี	ฮว
สีเหลือง	สีเขียว	สีฟ้า	สีแดง	สีดำ	เยลโล่	สีเขียว	สีฟ้า

การเชื่อมต่อสายไฟตัวเข้ารหัส:

แรงดันไฟฟ้า Vcc-ตัวเข้ารหัส (+5V)	EGND-ตัวเข้ารหัสแกรนด์ (0V)	EA-Encoder อินพุตเฟส	อินพุตเฟส EB-Encoder B	อินพุตเฟส EZ-Encoder Z
สีแดง	สีดำ	สีเขียว	สีฟ้า	สีเหลือง

24V Nema 17 เซอร์โวมอเตอร์ไร้แปรงถ่าน Dc ข้อมูลจำเพาะทั่วไป:

ข้อมูลจำเพาะทั่วไป
รายการ	ข้อมูลจำเพาะ
ประเภทที่คดเคี้ยว	เดลต้า
มุมเอฟเฟกต์ฮอลล์	มุมไฟฟ้า 120 องศา
เพลาหมด	0.025มม
การเล่นแบบเรเดียล	0.02มม.@450ก
จบการเล่น	0.08มม.@450ก
แรงรัศมีสูงสุด	28N@20มม. จากหน้าแปลน
สูงสุด แรงตามแนวแกน	10น
ชั้นฉนวน	คลาสบี
ความเป็นฉนวน	500VDC เป็นเวลาหนึ่งนาที
ความต้านทานของฉนวน	ขั้นต่ำ 100MΩ, 500VDC

Nema 17 Dc มอเตอร์ไร้แปรงถ่านข้อมูลจำเพาะทางไฟฟ้า:

ข้อกำหนดทางไฟฟ้า
แบบอย่าง	/	JK42BLS02-X035ED
เฟส	/	3
เสา	/	8
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	วีดีซี	24
ความเร็วสูงสุด	รอบต่อนาที	4000
แรงบิดสูงสุด	นิวตันเมตร	0.143
กำลังไฟพิกัด	ว	60
ย้อนกลับ EMF	V/Krpm	4.1
แรงบิดคงที่	นิวตันเมตร/เอ	0.04
ความยาวลำตัว	มม	79
น้ำหนัก	กก	0.5
เซนเซอร์	/	ที่รัก
ตัวเข้ารหัส	/	1,000PPR
ชั้นฉนวน	/	บี
ชั้นฉนวน	/	IP30
อุณหภูมิในการจัดเก็บ	℃	-25~+70℃
อุณหภูมิในการทำงาน	℃	-15~+50℃
ความชื้นในการทำงาน	RH	85% RH หรือน้อยกว่า (ไม่มีการควบแน่น) ≤85% RH
สภาพแวดล้อมในการทำงาน	/	ภายนอกอาคาร (ไม่โดนแสงแดดโดยตรง), ไม่มีก๊าซกัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีละอองน้ำมัน, ไม่มีฝุ่น
ระดับความสูง	ม	1,000 เมตรหรือน้อยกว่า
