JK-HPR42 Serisi Nema 17 Step ve Bldc Motor için Yüksek Hassasiyetli Planet Şanzıman Dişli Oranı: 3/4/5/7/10/15/16/20/25/28/30/35/40/50/70/100:1

Tür: JK-HPR42 Serisi Yüksek Hassasiyetli Planet Şanzıman

Dişli Oranı: 3:1 / 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1 /100:1

Nominal Tork: 5N.m - 12N.m

Modeli:
JK-HPR42 Serisi
Marka:
Jkongmotor
Adedi:
10 Adet


Kullanılabilirlik:



Sor

Bu redüktörün boyutu 42 x 42 mm olup, giriş mili çapı 5 mm'dir. Bu yüksek hassasiyetli planet dişli kutusu, HPR serisi dişli kutusuna aittir; dişli oranı 3:1 / 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1 /100:1 ve maksimum 15 yay-dak~20 ark-dak. tepki. Olağanüstü bir değerde iyi doğruluk ve güvenilirlik gerektiren uygulamalar için mükemmel bir seçimdir. Bu sıralı planet dişli kutusunda, herhangi bir standart Nema 17 step motor ve fırçasız DC motorla eşleşebilecek bir giriş mili kaplini bulunmaktadır.

Şanzıman Özellikleri:

Modeli: JK-HPR42-L/LSW Serisi
Şanzıman Tipi: Planet Şanzıman
Dişli Oranı: 3:1 / 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1 /100:1
Verimlilik: %96 / %94
Boşluk: ≤15 arkmin - 20 arkmin
Nominal Tork: 5N.m - 12N.m
Ani Durdurma Torku: 10N.m - 24N.m
Şaft Maksimum Eksenel Yükü: 100N
Mil Maksimum Radyal Yükü: 300N
Nominal Giriş Hızı: 3000rpm
Maksimum Giriş Hızı: 6000rpm
Ortalama Ömür: 20000 saat
Gürültü: ≤65dB
Koruma Seviyesi: iP54

Fiziksel Özellikler:

Şanzıman Uzunluğu: L: 61,5 mm / 72,5 mm, LSW: 76,5 mm / 87,5 mm
Şanzıman Mil Çapı: Φ8mm
Şanzıman Mil Uzunluğu: 21,5 mm
Şanzıman Anahtar Uzunluğu: 14mm
JK- HPR42-L1/L2 Ağırlık: 0,25 kg / 0,35 kg
JK-HPR42-L1SW /L2SW Ağırlık: 0,29 kg / 0,38 kg

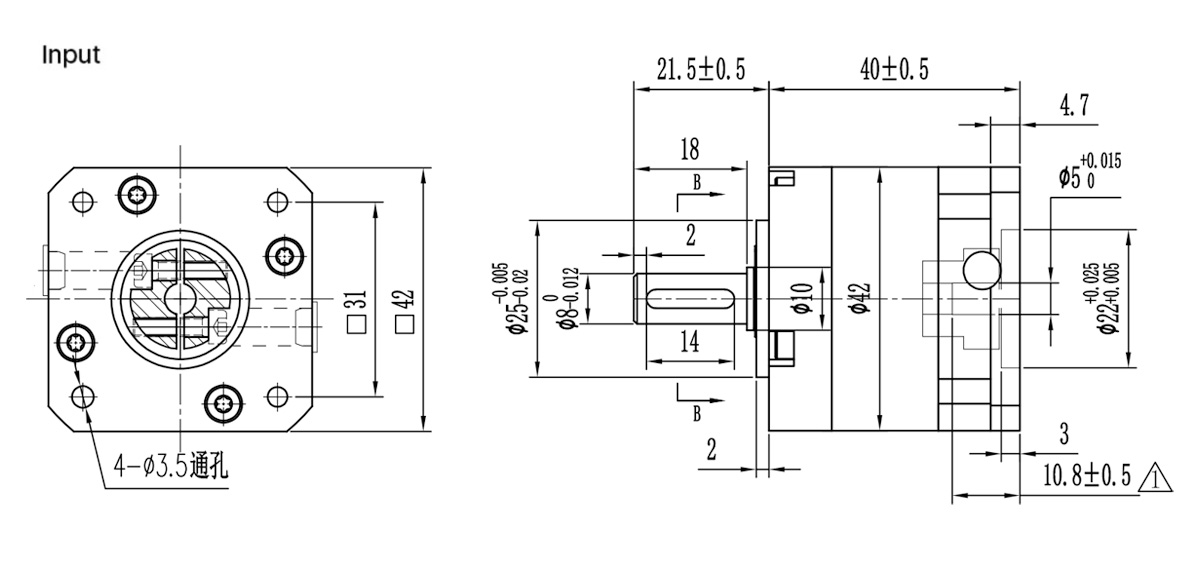

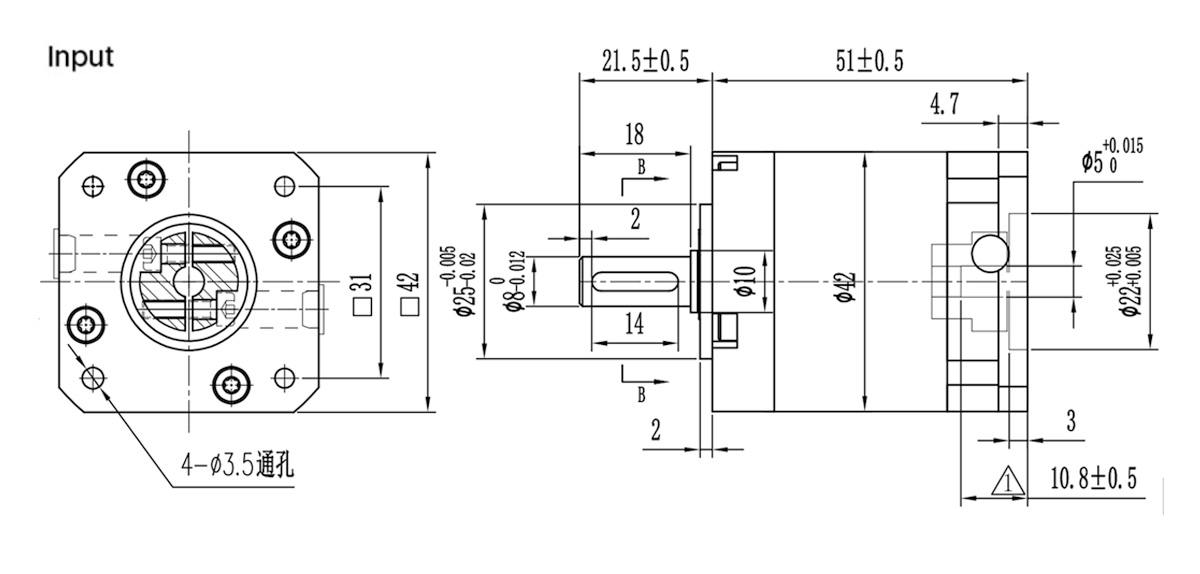

JK-HPR42-L Planet Şanzıman Özellikleri:

Modeli	/	JK-HPR42-L1					JK-HPR42-L2
Dişli Oranı	/	3	4	5	7	10	15	16	20	25	28	30	35	40	45	50	70	100
Dişli Trenleri	/	1					2
Şanzıman Uzunluğu	mm	61.5					72.5
Nominal Tork	nm	8	9	9	5	5	10	12	12	10	10	10	10	10	10	10	10	5
Ani Durdurma Torku	nm	16	18	18	10	10	20	24	24	20	20	20	20	20	20	20	20	10
Arka Kirpik	arkmin	≤15 ark dk					≤20 ark dk
Yeterlik	%	96					94
Uygun Motor Boyutu	mm	Φ5-10 / Φ22-2 / F31-M3					Φ5-10 / Φ22-2 / F31-M3
Nominal Giriş Hızı	Devir/dakika	3000					3000
Maksimum Giriş Hızı	Devir/dakika	6000					6000
Ortalama Yaşam Süresi	H	20000					20000
Eksenel Kuvvet	N	100					100
Radyal Kuvvet	N	300					300
Gürültü	dB	≤55					≤65
Koruma Seviyesi	IP	IP54					IP54
Çalışma Sıcaklığı	°C	-20 ila +150					-20 ila +150
Dış Mil Tipi	/	Anahtar Mil Tipi					Anahtar Mil Tipi

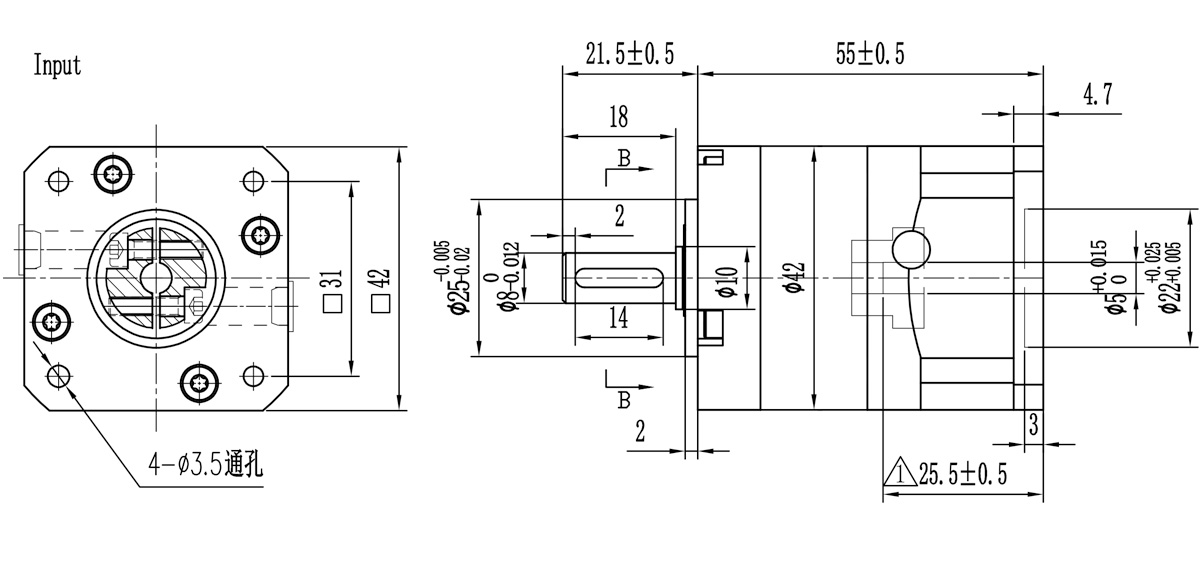

JK-HPR42-LSW Planet Şanzıman Özellikleri:

Modeli	/	JK-HPR42-L1SW					JK-HPR42-L2SW
Dişli Oranı	/	3	4	5	7	10	15	16	20	25	28	30	35	40	50	70	100
Dişli Trenleri	/	1					2
Şanzıman Uzunluğu	mm	76.5					87.5
Nominal Tork	nm	8	9	9	5	5	10	12	12	10	10	12	10	10	10	10	5
Ani Durdurma Torku	nm	16	18	18	10	10	20	24	24	20	20	24	20	20	20	20	10
Arka Kirpik	arkmin	≤15 ark dk					≤20 ark dk
Yeterlik	%	96					94
Uygun Motor Boyutu	mm	Φ5-24 / Φ22-2 / F31-M3					Φ5-24 / Φ22-2 / F31-M3
Nominal Giriş Hızı	Devir/dakika	3000					3000
Maksimum Giriş Hızı	Devir/dakika	6000					6000
Ortalama Yaşam Süresi	H	20000					20000
Eksenel Kuvvet	N	100					100
Radyal Kuvvet	N	300					300
Gürültü	dB	≤65					≤65
Koruma Seviyesi	IP	IP54					IP54
Çalışma Sıcaklığı	°C	-20 ila +150					-20 ila +150
Dış Mil Tipi	/	Anahtar Mil Tipi					Anahtar Mil Tipi

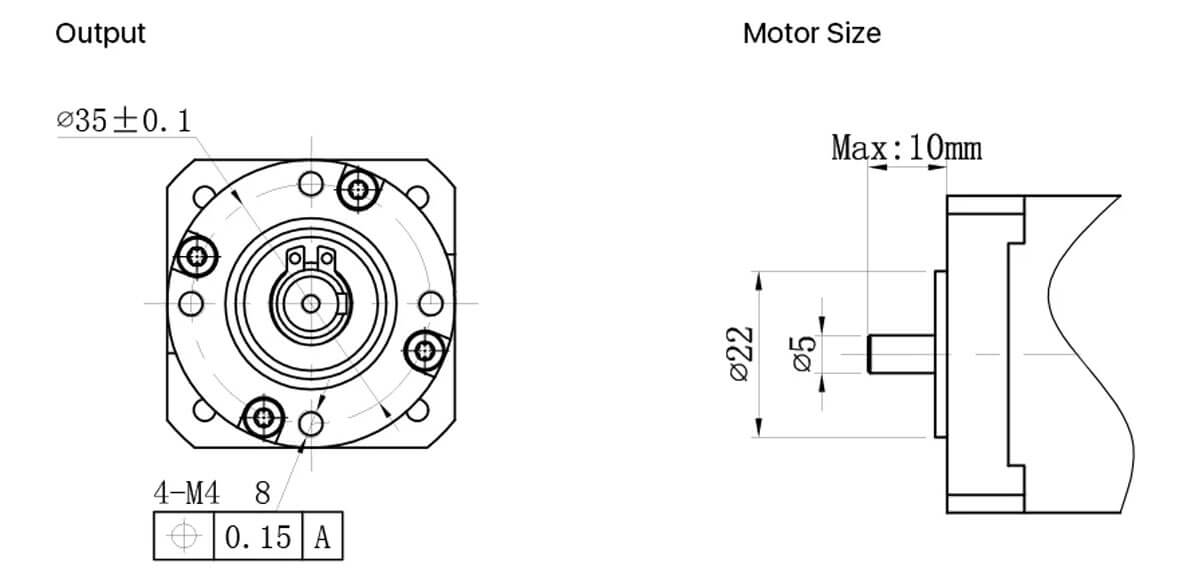

Planet Şanzımanın Fiziksel Özellikleri:

Fiziksel Özellikler
Motor Şaft Tipi	/	Yuvarlak Şaft
Şanzıman Uzunluğu	mm	61,5/72,5, 76,5/87,5
Şanzıman Şaft Tipi	/	Anahtar Mil Tipi
Şanzıman Mil Çapı	mm	8
Şanzıman Mil Uzunluğu	mm	21.5
Şanzıman Anahtar Uzunluğu	mm	14
Potansiyel Müşteri Sayısı	/	4
Kurşun Uzunluğu	mm	300
Ağırlık	kilogram	0,25/0,35, 0,29/0,38
