Nema 17 JKIDS42-C04A ஒருங்கிணைந்த பிரஷ்லெஸ் Dc சர்வோ மோட்டார் 42x42x121mm CANOpen கண்ட்ரோல் 78W 24V 3000Rpm 0.25Nm ஒருங்கிணைந்த இயக்கி

வகை: JKIDS42-C04A CANOpen Control Integrated Brushless Dc Servo Motor

துருவங்கள்: 8 துருவங்கள்

மதிப்பிடப்பட்ட சக்தி: 78W

மதிப்பிடப்பட்ட வேகம்: 3000±10%RPM

மதிப்பிடப்பட்ட மின்னோட்டம்: 4.5A

மதிப்பிடப்பட்ட முறுக்குவிசை: 0.25Nm(35.4oz.in)

குறியாக்கி: 17பிட் முழுமையான குறியாக்கி

மாதிரி:
JKIDS42-C04A
பிராண்ட்:
Jkongmotor
மதிப்பிடப்பட்ட வேகம்:
4000rpm
Bldc துருவங்கள்:
8 துருவங்கள்
ஒருங்கிணைந்த பிரஷ்லெஸ் சர்வோ மோட்டார் அளவு:
Nema17-42mm
மதிப்பிடப்பட்ட மின்னழுத்தம்:
24V
தொடர்பு முறைகள்:
பல்ஸ் வகை, RS485 ModBus, CANOpen நெட்வொர்க்
MOQ:
10 பிசிக்கள்


கிடைக்கும்:



விசாரிக்கவும்

Jkongmotor nema 17 JKIDS42-C04A CANOpen கட்டுப்பாடு 42x42x121mm ஒருங்கிணைந்த bldc சர்வோ மோட்டார் உடன் CANOpen கட்டுப்பாடு 78W 24V 3000Rpm 0.25Nm உடன் 17பிட் ஒருங்கிணைந்த இயக்கி. மேலும் பல்வேறு ஒருங்கிணைந்த சர்வோ மோட்டார் தேவைகளுக்கு எங்களை தொடர்பு கொள்ளவும்!!!

மின் விவரக்குறிப்புகள்:

மாடல் பெயர்: JKIDS42-C04A கேனோபன் கட்டுப்பாட்டுடன்
கட்டம்: 3
துருவங்கள்: 8
மதிப்பிடப்பட்ட சக்தி: 78W
மதிப்பிடப்பட்ட மின்னழுத்தம்: 24VDC
மதிப்பிடப்பட்ட வேகம்: 3000±10%RPM
மதிப்பிடப்பட்ட மின்னோட்டம்: 4.5A
மதிப்பிடப்பட்ட முறுக்குவிசை: 0.25Nm(35.4oz.in)
குறியாக்கி: 17 பிட்
கட்டுப்பாட்டு முறை: CANOpen (துடிப்பு, RS485 விருப்பமானது)

இயற்பியல் குறிப்புகள்:

சட்ட அளவு: நேமா 17 (42 x 42 மிமீ)
உடல் நீளம்: 121 மிமீ
தண்டு விட்டம்: 5 மிமீ
தண்டு நீளம்: 22 மிமீ

Nema 17 ஒருங்கிணைந்த சர்வோ மோட்டார்ஸ் அம்சங்கள்:

120M அல்லது 240M பிரதான அதிர்வெண் கொண்ட புதிய 32-பிட் M4+கோரை ஏற்றுக்கொள்வது
குறைந்த வேகம் முதல் அதிக வேகம் வரை, அதிக வேகம் மற்றும் துல்லியத்துடன் நிலையான முறுக்கு பண்புகள்
எலக்ட்ரோ மெக்கானிக்கல் பிரேக்கிங் சிஸ்டத்திற்கு சேதம் ஏற்படாமல் தடுக்க பிரேக் ரெசிஸ்டர் இடைமுகம் பொருத்தப்பட்டுள்ளது
பரந்த வேக வரம்பு, குறைந்த வெப்பநிலை உயர்வு மற்றும் அதிக செயல்திறன்
ஒருங்கிணைந்த மோட்டார் மற்றும் டிரைவ், சிறிய அளவு, எளிய வயரிங் மற்றும் டிரைவ் மோட்டருடன் நல்ல இணக்கத்தன்மை
ஓவர் கரண்ட், ஓவர் வோல்டேஜ், ஓவர் டெம்பரேச்சர் மற்றும் ஓவர் டிஃபெரென்ஷியல் பாதுகாப்பு செயல்பாடுகளுடன் பொருத்தப்பட்டுள்ளது
17 பிட் ஒற்றை முறை முழுமையான குறியாக்கியை உள்ளமைக்கவும்

தொடர்பு முறை:

துடிப்பு வகை
RS485 MOdbus RTU நெட்வொர்க் வகை
CANOpen நெட்வொர்க் வகை

பாதுகாப்பு நிலை:

நீர்ப்புகா வகை: IP30, IP54, IP65, விருப்பமானது

Nema 17 ஒருங்கிணைந்த சர்வோ மோட்டார் எலக்ட்ரிக்கல் விவரக்குறிப்பு:

மின் விவரக்குறிப்பு
தயாரிப்பு வகை	/	Nema 17 ஒருங்கிணைந்த சர்வோ மோட்டார் (CANOpen)
மாதிரி பெயர்	/	JKIDS42-C04A CANOpen கட்டுப்பாடு
கட்டம்	/	3
துருவங்கள்	/	8
சக்தி	டபிள்யூ	78
மதிப்பிடப்பட்ட மின்னழுத்தம்	வி	24
மதிப்பிடப்பட்ட மின்னோட்டம்	ஏ	4.5
சுமை மின்னோட்டம் இல்லை	ஏ	0.6
மதிப்பிடப்பட்ட வேகம்	Rpm	3000 ± 10%
ஏற்ற வேகம் இல்லை	Rpm	5000 ± 10%
மதிப்பிடப்பட்ட முறுக்கு	Nm	0.25
மொத்த உயரம்	மிமீ	121
குறியாக்கி	/	17 பிட்
எதிர்ப்பு	ஓம்ஸ்	0.64
மீண்டும் EMF நிலையானது	V/Krpm	4.8
முறுக்கு நிலையானது	Nm/A	0.046
தேர்தல் பலம்	/	ஒரு நிமிடத்திற்கு 500VDC
இயக்க வெப்பநிலை	℃	-15 ~ +50
ரோட்டார் மந்தநிலை	g.cm²	96
காப்பு வகுப்பு	/	பி

ஒருங்கிணைந்த இயக்கி விவரக்குறிப்பு:

இயக்கி அளவுருக்கள்	குறைந்தபட்சம்	மதிப்பிடப்பட்டது	அதிகபட்சம்
உள்ளீட்டு மின்னழுத்தம் (V)	16	24	36
லாஜிக் உள்ளீட்டு மின்னழுத்தம் (வி)	5	5	24
தர்க்க உள்ளீடு மின்னோட்டம் (mA)	10	10	50
துடிப்பு அதிர்வெண் (KHz)			200

Nema 17 ஒருங்கிணைந்த Dc சர்வோ மோட்டார்ஸ் பயன்பாட்டு சூழல்:

சுற்றுச்சூழல்	அளவுருக்கள்
குளிரூட்டும் முறை	இயற்கை அல்லது கட்டாய குளிரூட்டல்
விண்ணப்பம்	தூசி, எண்ணெய் மற்றும் அரிக்கும் வாயுக்களை தவிர்க்கவும்; மற்ற வெப்பத்தை உருவாக்கும் உபகரணங்களிலிருந்து விலகி இருங்கள்; எரியக்கூடிய வாயுக்கள் மற்றும் கடத்தும் தூசி இருப்பதை தடைசெய்க.
இயக்க வெப்பநிலை	0℃ ～ +50℃
சுற்றுச்சூழல் ஈரப்பதம்	≤85%RH (ஒடுக்கம் இல்லை)
அதிர்வுகள்	5.9m/s² அதிகபட்சம்
சேமிப்பு வெப்பநிலை	-25℃ +70℃

நிலை காட்டி:

நிறம்	பெயர்	செயல்பாடு
பச்சை	PWR	சக்தி காட்டி
சிவப்பு	ஏ.எல்.எம்	அலாரம் காட்டி

I/O போர்ட்:

துறைமுகங்கள்	பின்	துறைமுக பெயர்	விளக்கம்	செயல்பாடு
CN1	1	DI1+	டிஜிட்டல் உள்ளீடு 1	மூல சமிக்ஞை
	2	DI1-	டிஜிட்டல் உள்ளீடு 1	மூல சமிக்ஞை
	3	DI2+	டிஜிட்டல் உள்ளீடு 2	நேர்மறை வரம்பு சமிக்ஞை
	4	DI2-	டிஜிட்டல் உள்ளீடு 2	நேர்மறை வரம்பு சமிக்ஞை
	5	DI3+	டிஜிட்டல் உள்ளீடு 3	N எகட்டிவ் லிமிட் சிக்னல்
	6	DI3-	டிஜிட்டல் உள்ளீடு 3	N எகட்டிவ் லிமிட் சிக்னல்
	7	DO1+	டிஜிட்டல் உள்ளீடு 1	வரையறுக்கப்படாத
	8	DO1-	டிஜிட்டல் உள்ளீடு 1	வரையறுக்கப்படாத
	9	DO2+	டிஜிட்டல் உள்ளீடு 2	எச்சரிக்கை சமிக்ஞை
	10	DO2-	டிஜிட்டல் உள்ளீடு 2	எச்சரிக்கை சமிக்ஞை
CN2	1	CANH	உயர்நிலை CAN பேருந்து	-
	2	NC	வரையறுக்கப்படாத	-
	3	CANL	குறைந்த நிலை CAN பேருந்து	-
	4	COM	பொதுவான துறைமுகங்கள்	-
CN3	1	CANH	உயர்நிலை CAN பேருந்து	-
	2	5V	+5V	-
	3	CANL	குறைந்த நிலை CAN பேருந்து	-
	4	COM	பொதுவான துறைமுகங்கள்	-

டிஐபி சுவிட்சுகள்:

பின்	பெயர்	விளக்கம்
1	SW1	அடிமை முகவரி அமைப்பு
2	SW2
3	SW3
4	SW4
5	SW5	CAN தொடர்பு பாட் வீத அமைப்பு

பவர் மற்றும் கம்யூனிகேஷன் போர்ட்கள்:

துறைமுகங்கள்	பின்	துறைமுக பெயர்	விளக்கம்
CN4	1	GND	எதிர்மறை மின்சாரம் வழங்கல் வயரிங்
CN4	2	வி.சி.சி	நேர்மறை மின்சாரம் வழங்கல் வயரிங்
CN5	1	RXD	தொடர் போர்ட் கம்யூனிகேஷன் ரிசீவர்
	2	TXD	தொடர் போர்ட் தகவல் தொடர்பு அனுப்புநர்
	3	COM	பொதுவான துறைமுகம்
	4	5V	+5V

துணைப்பிரிவு அமைப்புகள்:

உட்பிரிவு	SW1	SW2	SW3	SW4
*இயல்புநிலை	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது
1	ஆன்	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது
2	முடக்கப்பட்டுள்ளது	ஆன்	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது
3	ஆன்	ஆன்	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது
4	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	ஆன்	முடக்கப்பட்டுள்ளது
5	ஆன்	முடக்கப்பட்டுள்ளது	ஆன்	முடக்கப்பட்டுள்ளது
6	முடக்கப்பட்டுள்ளது	ஆன்	ஆன்	முடக்கப்பட்டுள்ளது
7	ஆன்	ஆன்	ஆன்	முடக்கப்பட்டுள்ளது
8	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	ஆன்
9	ஆன்	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	ஆன்
10	முடக்கப்பட்டுள்ளது	ஆன்	முடக்கப்பட்டுள்ளது	ஆன்
11	ஆன்	ஆன்	முடக்கப்பட்டுள்ளது	ஆன்
12	முடக்கப்பட்டுள்ளது	முடக்கப்பட்டுள்ளது	ஆன்	ஆன்
13	ஆன்	முடக்கப்பட்டுள்ளது	ஆன்	ஆன்
14	முடக்கப்பட்டுள்ளது	ஆன்	ஆன்	ஆன்
15	ஆன்	ஆன்	ஆன்	ஆன்

குறிப்பு: *இயல்புநிலை தொழிற்சாலை அமைப்பு 01, தனிப்பயனாக்கக்கூடியது (பதிவு 200Bh).

தொடர்பு பாட் வீத அமைப்பு:

பாட் விகிதம்	SW5
*இயல்புநிலை	முடக்கப்பட்டுள்ளது
1000Kbps	ஆன்

குறிப்பு: *இயல்புநிலை தொழிற்சாலை அமைப்பு 500Kbps ஆகும், ஹோஸ்ட் கணினி மூலம் தனிப்பயனாக்கலாம் (பதிவு 200Ch)

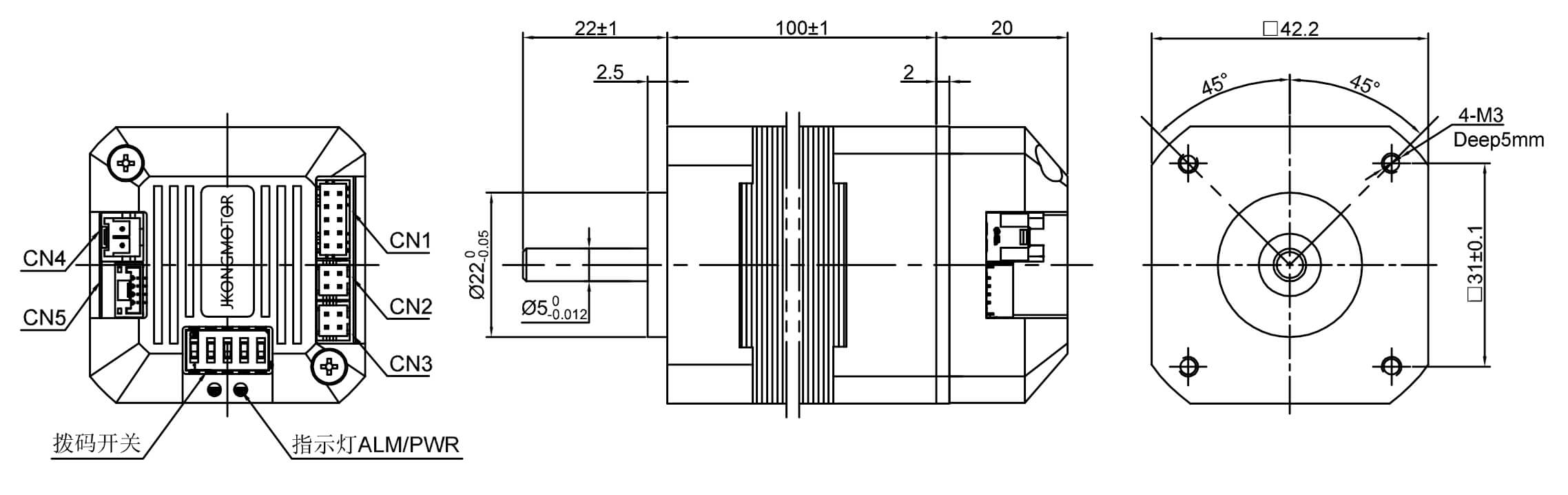

ஒருங்கிணைந்த Bldc மோட்டார் பரிமாணம்:

JKIDS42-P04A 图纸

JKIDS42-C03A (CANOpen கட்டுப்பாடு) ஒருங்கிணைந்த Dc சர்வோ மோட்டார் மற்றும் டிரைவர் வரைபடங்கள்:

JKIDS42-C03A-CANOpen கண்ட்ரோல்-78W-0.185Nm-24V-4000Rpm.pdf

JKIDS42-P03A செயல்திறன் சோதனை வளைவு.jpg
