Dom / Centrum produktów / Szczotkowany silnik prądu stałego / Standardowy szczotkowany silnik prądu stałego / Silnik szczotkowy z magnesami trwałymi Seria 54ZYT JK54ZYT03A-24V 2770 obr./min 0,261 mN.m 76 W L = 126 mm Silnik szczotkowany

załadunek

Silnik szczotkowy z magnesami trwałymi Seria 54ZYT JK54ZYT03A-24V 2770 obr./min 0,261 mN.m 76 W L = 126 mm Silnik szczotkowany

Typ: 76 W 2770 obr./min 0,26 mN.m 54ZYT03A-24 V Silnik szczotkowy prądu stałego
Znamionowy moment obrotowy: 0,26 mNm
Długość korpusu: 126 mm
Części niestandardowe: niestandardowe konfiguracje napięcia, uzwojenia, wału, montażu i przewodów, obwód tłumiący EMI/RFI, ochrona termiczna, izolacja wysokotemperaturowa klasy H...



  • JK54ZYT03A-24V

  • Jkongmotor

  • 100 szt

Dostępność:
Pytać się

Szczotkowy silnik prądu stałego Jkongmotor 24V 54ZYT (JK54ZYT03A 24V) o prędkości 2770 obr./min i rozmiarze 54x54x126 mm. Posiada 2 przewody, 0,261 mNm i 76 W. Aby uzyskać więcej różnych wymagań dotyczących silników szczotkowych prądu stałego (takich jak skrzynia biegów, hamulec, enkoder lub inne części), skontaktuj się z nami!!!


Dane elektryczne:

  • Typ: szczotkowany silnik prądu stałego 24 V, 2770 obr./min

  • Nazwa modelu: JK54ZYT03A-24V

  • Napięcie znamionowe: 24 V (opcja dla 12 V do 60 V DC)

  • Prędkość znamionowa: 2770 obr./min

  • Prędkość bez obciążenia: 3150 obr./min

  • Znamionowy moment obrotowy: 0,26 mNm

  • Moc znamionowa: 76 W

  • Poziom ochrony: IP50

  • Części opcjonalne: niestandardowe konfiguracje napięcia, uzwojenia, wału, montażu i przewodów, obwód tłumiący EMI/RFI, ochrona termiczna, izolacja wysokotemperaturowa klasy H...


Specyfikacje fizyczne:

  • Rozmiar ramy: 54 x 54 mm

  • Długość korpusu: 126 mm

  • Średnica wału: 5mm

  • Liczba odprowadzeń: 2

  • Długość przewodów: 300 mm

  • Waga: 1,28 g

Ogólne dane techniczne silnika szczotkowego prądu stałego JK54ZYT03A:

Ogólne dane techniczne
Przedmiot Specyfikacja
Łożysko kulkowe Wysokiej jakości łożysko kulkowe
Magnes Twardy magnes ferrytowy, 2 - bieguny
Ochrona IP40
Izolacja -40 ℃ ~ + 140 ℃
Certyfikat CE i ROHS
Opcje: Indywidualne konfiguracje napięcia, uzwojenia, wału, montażu i przewodów, obwód tłumiący EMI/RFI, ochrona termiczna, izolacja wysokotemperaturowa klasy H


Specyfikacja elektryczna silnika szczotkowego prądu stałego JK54ZYT03A:

Specyfikacja elektryczna
Model

Jednostka

 JK54ZYT03A
Napięcie znamionowe V 24 V (opcja dla 12 V do 60 V DC)
Prędkość znamionowa obr./min 2770
Znamionowy moment obrotowy mN.m 0.26
Prąd znamionowy
 A
Moc wyjściowa W 76
Brak prędkości ładowania obr./min 3150
Waga kg 1.28
Długość silnika mm 126
Prąd rozruchowy A
Moment rozruchowy mN.m

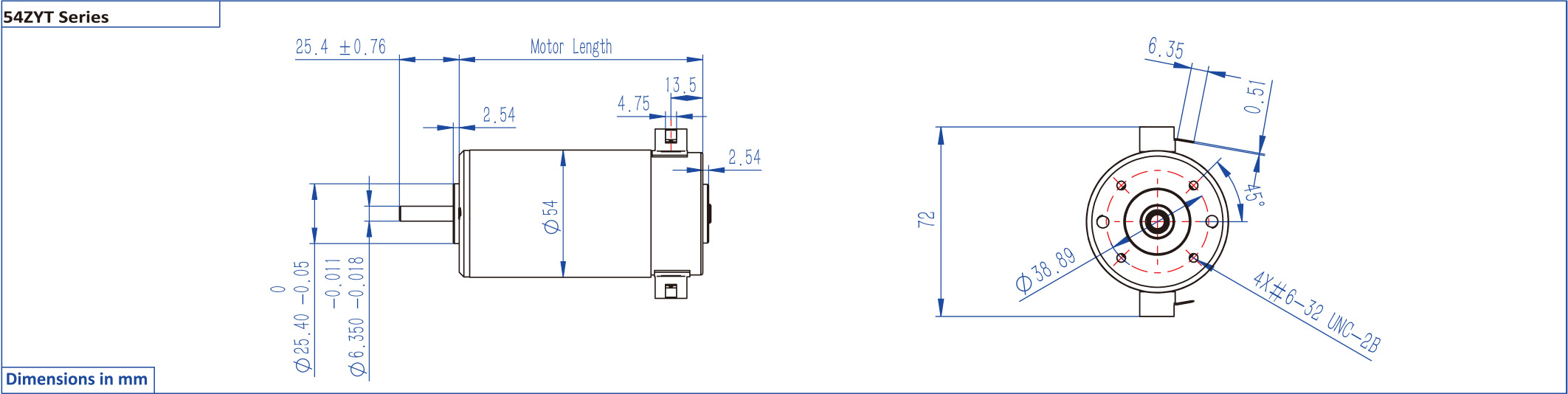

Wymiary szczotkowanego silnika prądu stałego serii 54ZYT:

Seria 54

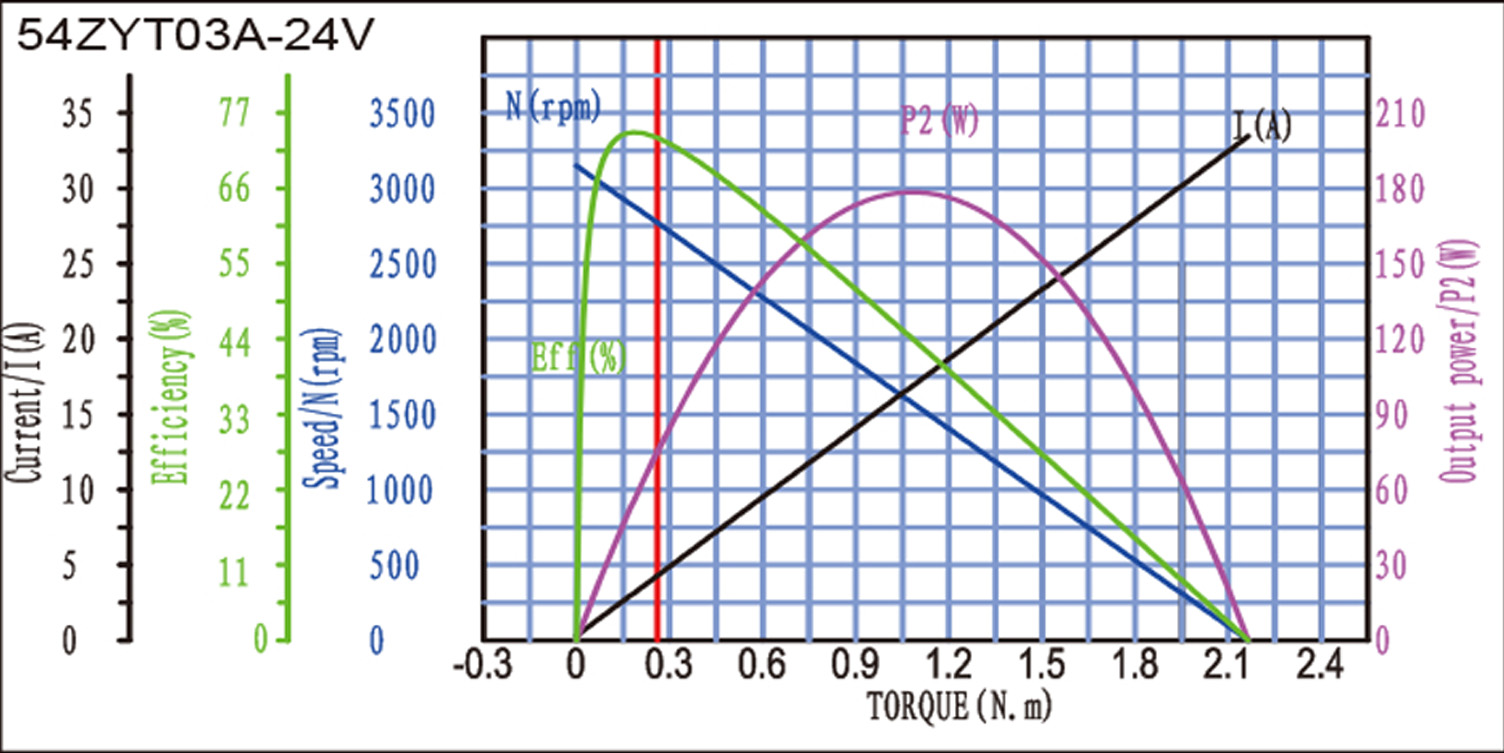

Krzywa momentu obrotowego szczotkowego silnika prądu stałego serii 54ZYT

54-03A

Części opcjonalne szczotkowanego silnika prądu stałego:

Indywidualne konfiguracje napięcia, uzwojenia, wału, montażu i przewodów, obwód tłumiący EMI/RFI, ochrona termiczna, izolacja wysokotemperaturowa klasy H...


Dostosowany serwis wału:

Metalowe koła pasowe

Metalowe koła pasowe

Plastikowe koło pasowe

Plastikowe koło pasowe

Bieg

Bieg

Sworzeń wału

Sworzeń wału

Wał gwintowany

Wał gwintowany

Montaż panelowy

Montaż panelowy

Wał pusty

Wał pusty

Wał gwintowany

Wał gwintowany

Montaż panelowy

Montaż panelowy

Mieszkanie jednoosobowe

Mieszkanie jednoosobowe

Podwójne mieszkanie

Podwójne mieszkanie

Wał kluczaWał klucza


Inne niestandardowe części szczotkowych silników prądu stałego:

Dzień 5

Kołnierz

Dzień 4

Wał

6

Hamulec

Dzień 1

Przekładnia planetarna

Dzień 3

Przekładnia ślimakowa

Dzień 2

Przekładnia ślimakowa

Rysunek silnika szczotkowego prądu stałego JK54ZY03A 24 V:
