Riduttore epicicloidale ad alta precisione serie JK-HPS60 per rapporto di trasmissione motore passo-passo e Bldc Nema 23 24: 3/4/5/7/10/16/20/25/28/30/35/40/50/70/100:1

Le dimensioni di questo cambio sono 57 x 57 mm / 60 x 60 mm e il diametro dell'albero di ingresso è di 8 mm. Questo riduttore epicicloidale ad alta precisione appartiene alla serie di riduttori HPS, con rapporto di trasmissione 3:1/ 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 e un massimo Gioco di 15 minuti d'arco ~ 20 minuti d'arco . È una scelta eccellente per le applicazioni che richiedono buona precisione e affidabilità a un valore eccezionale. Questo riduttore epicicloidale in linea integra un accoppiamento dell'albero di ingresso che può adattarsi a qualsiasi motore passo-passo Nema 23 24 standard e motore CC senza spazzole.

Specifiche del cambio:

• Modello: serie JK-HPS60-L/LSW

• Tipo di cambio: cambio planetario

• Rapporto di trasmissione:  3:1/ 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

• Efficienza: 96% / 94%

• Gioco: ≤15 arcmin - 20  arcmin

• Coppia nominale: 10N.m - 32N.m

• Coppia di arresto improvviso: 20 N.m - 64 N.m

• Carico assiale massimo dell'albero: 230 N

• Carico radiale massimo dell'albero: 400 N

• Velocità di ingresso nominale: 3000 giri/min

• Velocità di ingresso massima: 6000 giri/min

• Durata media della vita: 20000 ore

• Rumore: ≤65dB

• Livello di protezione: iP54

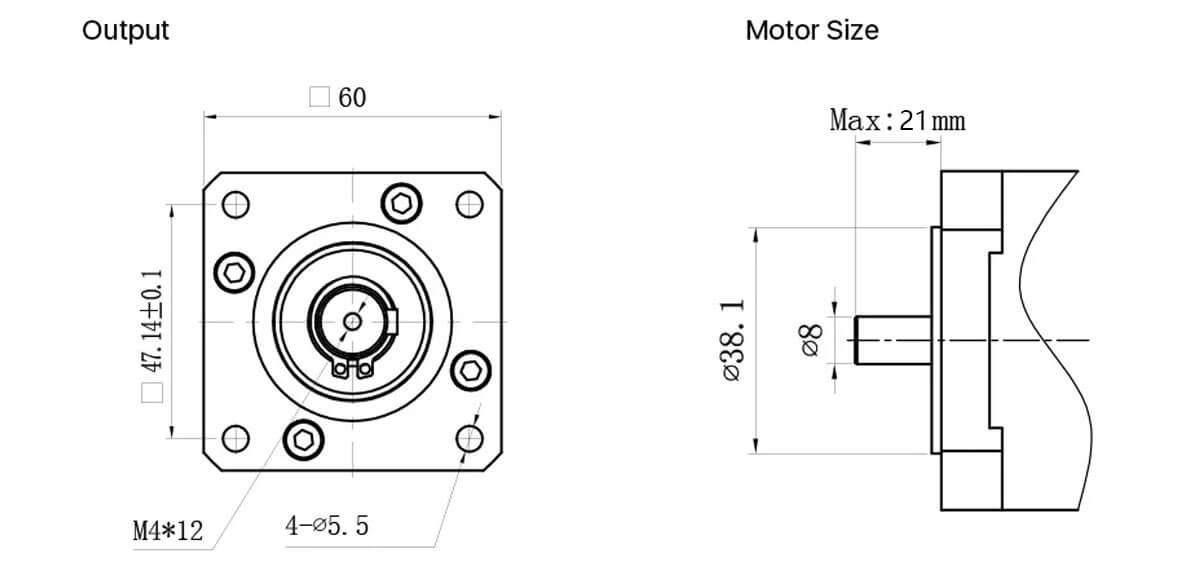

Specifiche fisiche:

• Lunghezza del cambio: L: 92 mm / 108 mm, LSW: 108,5 mm / 124,5 mm

• Diametro dell'albero del cambio: Φ14mm

• Lunghezza dell'albero del cambio: 35 mm

• Lunghezza chiave cambio: 25 mm

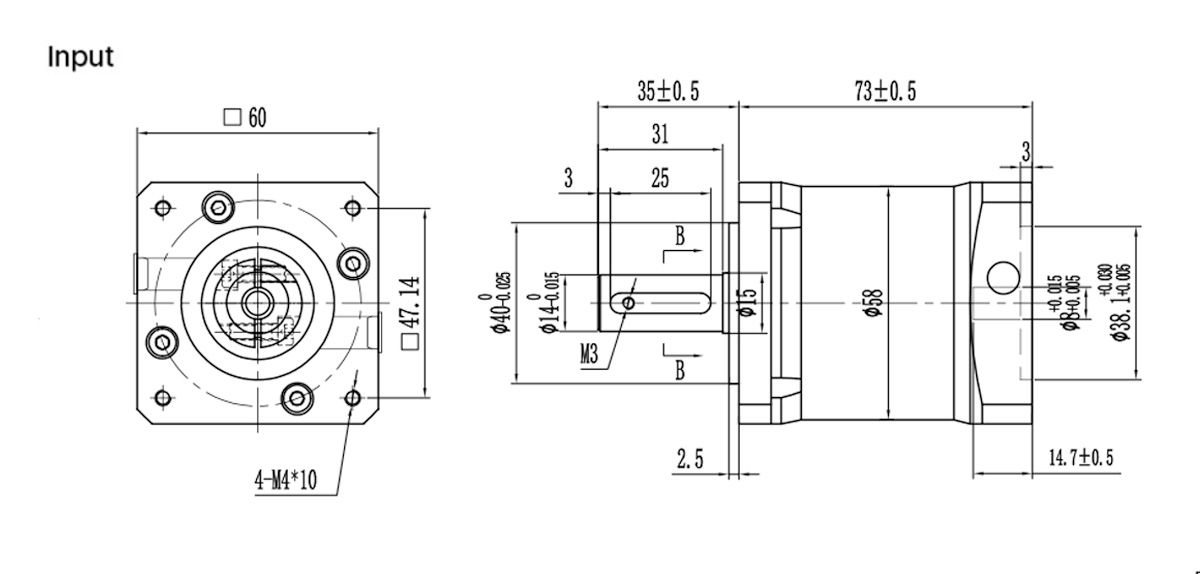

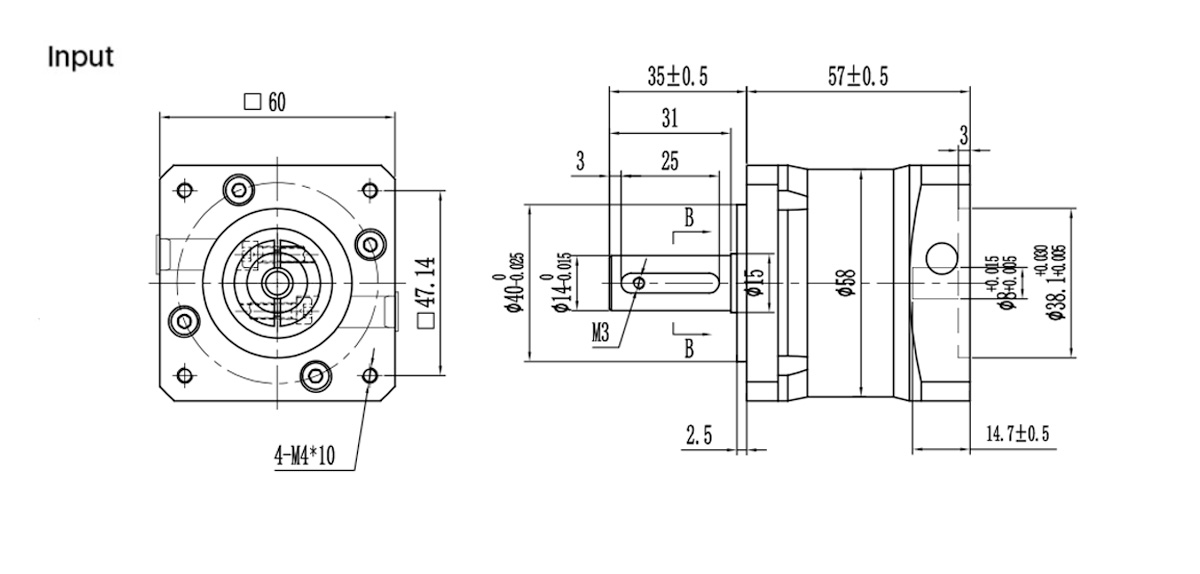

• JK- HPS60-L1/L2  Peso: 0,75 kg/0,96 kg

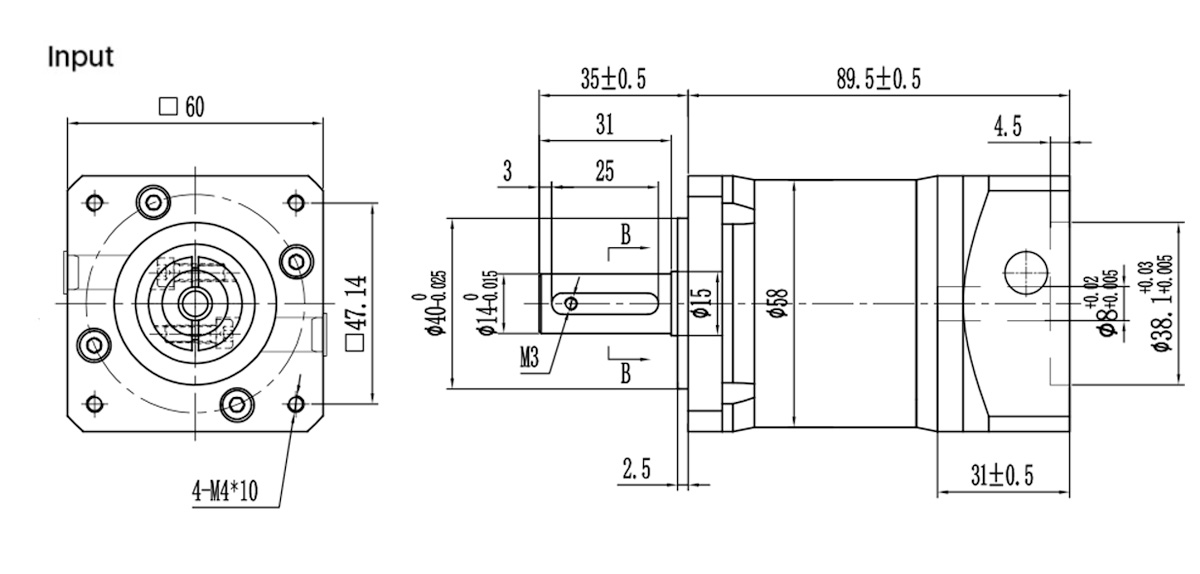

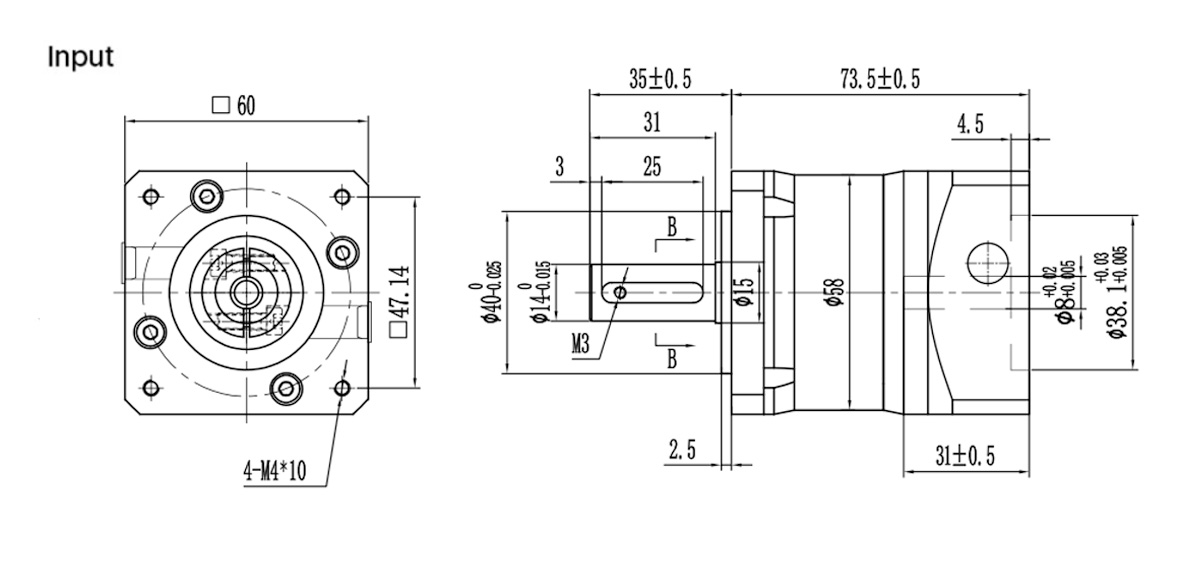

• JK-HPS60-L1SW /L2SW Peso: 0,85 kg/  1,10 kg
