Nema 8 JK20HS33-0604 Hybrid-Schrittmotor 1,8 Grad 2N.cm (2,83oz.in) 20x20x33mm 0,6A 4 Drähte

Typ: Nema 8 2-Phasen-Bipolar-Schrittmotor

Strom: 0,6A

Widerstand: 6,5 Ω

Nenndrehmoment: 2 Ncm (2,83 oz.in)

  • JK20HS33-0604

  • JKONGMOTOR

  • Open-Loop-Motoren

  • Nema8 (20 mm)

  • 4 Drähte

  • 2 Phasen

  • 1,8°

  • 10 Stk

Verfügbarkeit:
Erkundigen

Jkongmotor Nema 8 bipolarer Schrittmotor (JK20HS33-0604) mit Schrittwinkel 1,8 Grad und Größe  20 x 20 x 33 mm. Es verfügt über 4 Drähte, 0,6 A, 6,5 Ω, 1,7 mH und  ein Haltemoment  von 2 Ncm (2,83 oz.in). . Für weitere Anforderungen an Schrittmotoren (z. B. Getriebe, Bremse, Encoder oder integrierte Motoren) kontaktieren Sie uns bitte!!!


Elektrische Spezifikationen:

  • Typ: Nema8 bipolarer Schrittmotor

  • Modellname: JK20HS33-0604

  • Phase: 2

  • Schrittwinkel: 1,8 Grad

  • Strom: 0,6A

  • Widerstand:  6,5 Ω ± 0,1 (20 ℃)

  • Induktivität: 1,7 mH ± 20 % (1 kHz 1 V RMS)

  • Haltemoment: 2 Ncm (2,83 oz.in)

  • Isolationsklasse: B (130°); 80.000 max.

  • Optionale Teile: Getriebe, Encoder, Bremse, integrierter Treiber ...


Physikalische Spezifikationen:

  • Rahmengröße: Nema 8 (20 x 20 mm)

  • Körperlänge: 33 mm

  • Schaftdurchmesser: 4 mm

  • Schaftlänge: 10 mm


Kabelverbindung:

A+
 A- B+ B-
Schwarz Grün Rot Blau


Elektrische Spezifikationen der Nema 8-Motoren:

Elektrische Spezifikation
Produkttyp
 / Nema 8 Bipolarer Schrittmotor
Modellname / JK20HS33-0604
Phase Phase 2
Schrittwinkel ° 1.8
Aktuell A 0.6
Widerstand Ω 6.5
Induktivität mH 1.7
Nenndrehmoment (Nm) N.cm 2
Haltemoment (oz.in) oz.in 2.83
Bipolar/Unipolar / Bipolar
Isolationsklasse / B
Rastmoment
 g.cm 20
Rotorträgheit g.cm2 2


Physische Spezifikationen der 20-mm-Schrittmotoren:

Physikalische Spezifikation
Rahmengröße mm Nema 8 (20 x 20)
Abtriebswellentyp / Runder Schaft
Schaftdurchmesser mm 4
Schaftlänge mm 10
Körperlänge
 mm 33
Einzelwelle/Doppelwelle / Einzelwelle
Anzahl der Leads / 4
Leitungslänge mm 100
Gewicht kg 0.07

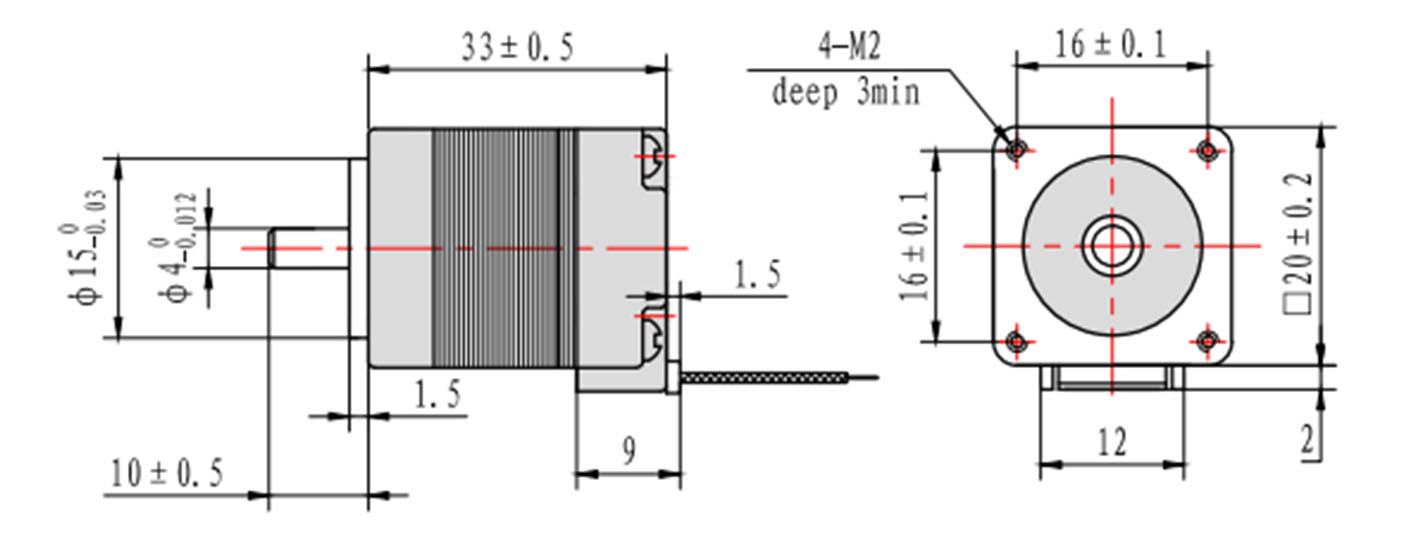

Abmessungen des Nema 8-Schrittmotors:



Schrittmotor Nema 8

Optionale Teile des Hybrid-Schrittmotors:

Anschlüsse, Getriebe, Encoder, Bremse, integrierter Treiber ...



Maßgeschneiderter Service:

步进电机金属带轮

Metallriemenscheiben

步进电机塑料带轮

Kunststoffrolle

步进电机齿轮

Gang

步进电机定制

Wellenstift

步进电机厂家

Gewindeschaft

步进电机直销

Panelmontage


步进电机工厂直销

Hohlwelle

步进电机厂家直销

Gewindeschaft

步进电机促销

Panelmontage

步进电机工厂

Einzelwohnung

步进电机批发

Dual-Flat

步进电机直销厂家

Schlüsselwelle


Maßgeschneiderter Service für Hybrid-Schrittmotoren:

Hersteller von Schrittmotoren

Kabel

Hersteller von 42-mm-Getriebe-Schrittmotoren

Flansche

Hersteller von 86-mm-Schrittmotoren

Welle

Hersteller von Schrittmotoren in China

Leitspindelstange

Hersteller von OEM-Hybrid-Schrittmotoren

Encoder


Hersteller von Schrittmotoren aus China

Bremsen

Hersteller von Schrittmotoren in China

Getriebe

Hersteller von Schrittmotortreibern

Motorsätze

Hersteller von 3D-Schrittmotoren

Integrierte Treiber

Hersteller von 12-V-Schrittmotoren

Individueller


2D-Schrittmotorzeichnungen:



Passendes Treiberhandbuch:

JK-DM420 Schrittmotortreiber

JK-0220 Schrittmotortreiber
