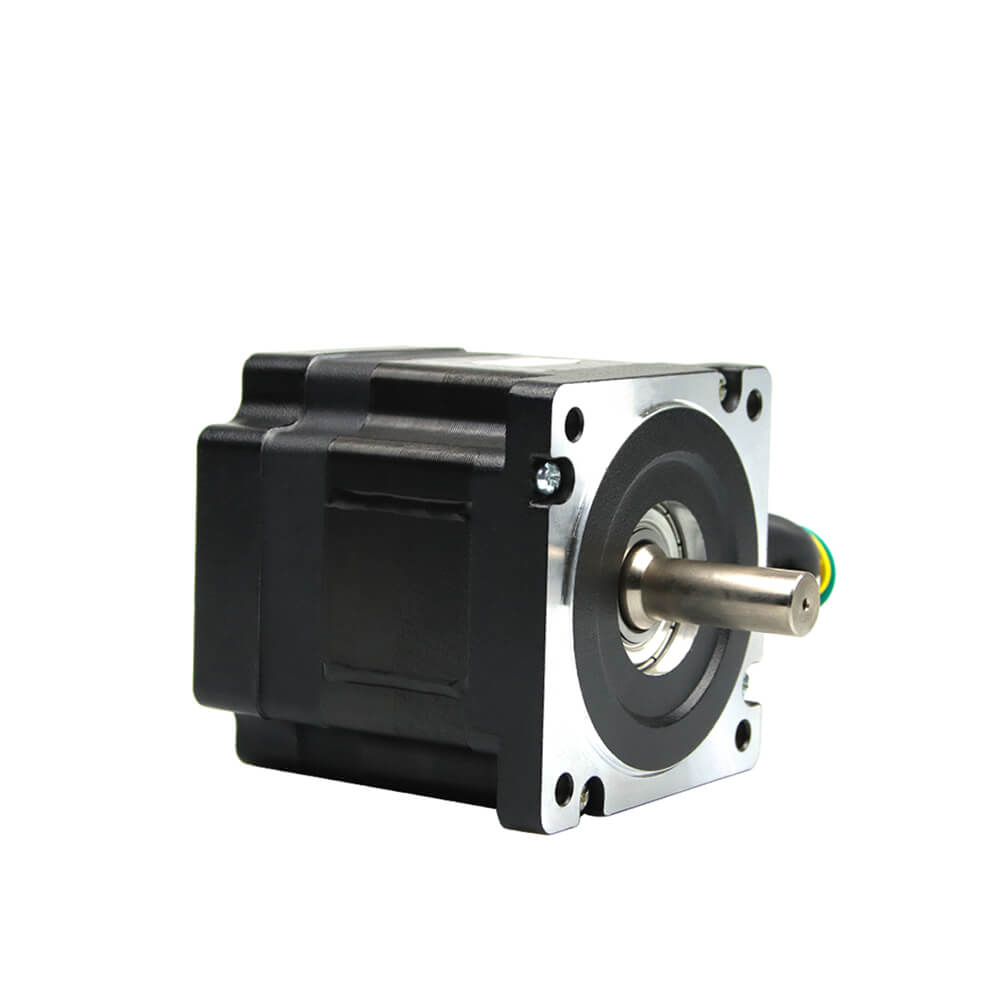

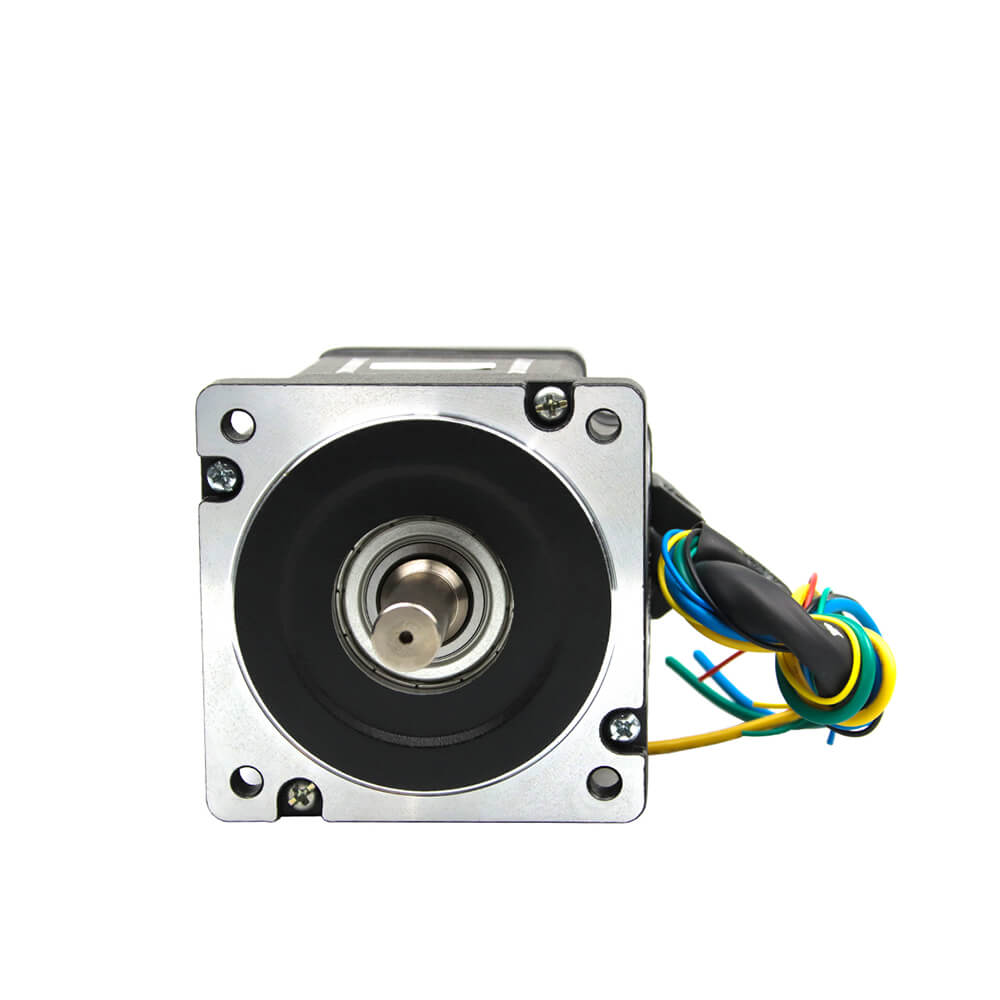

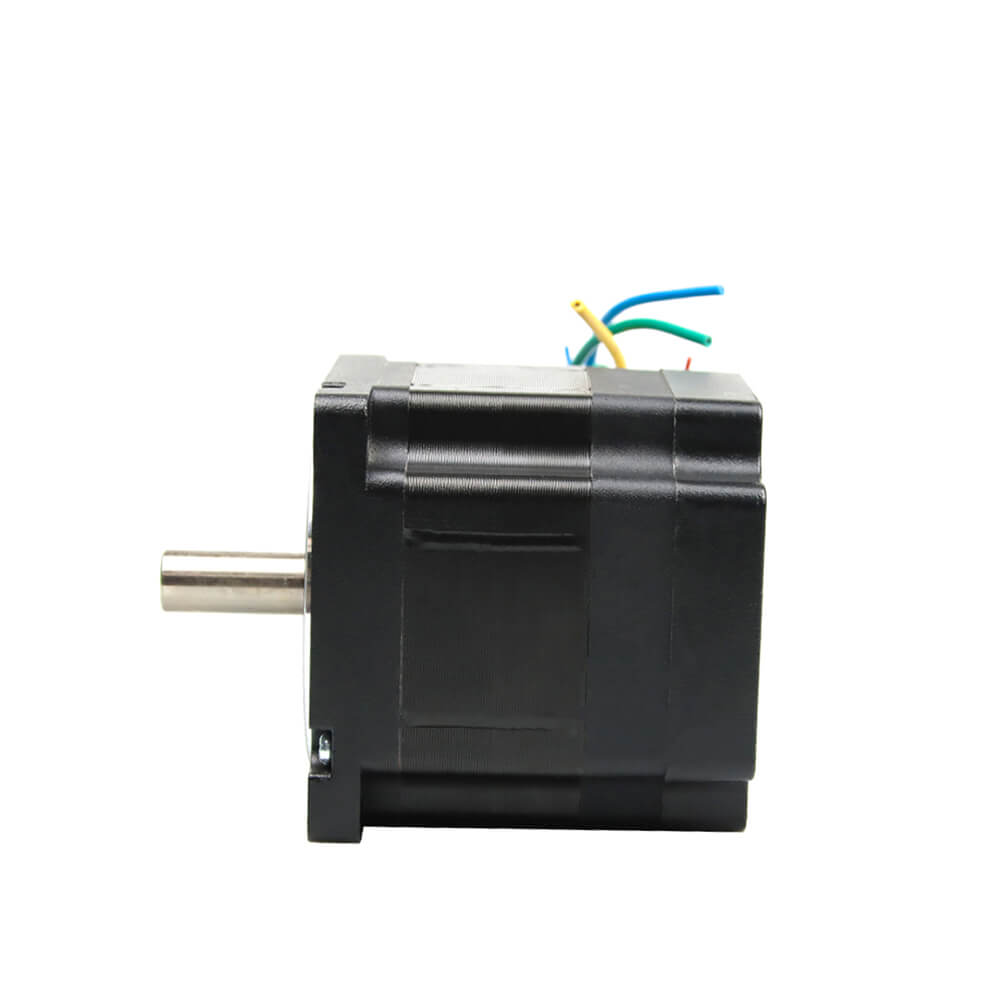

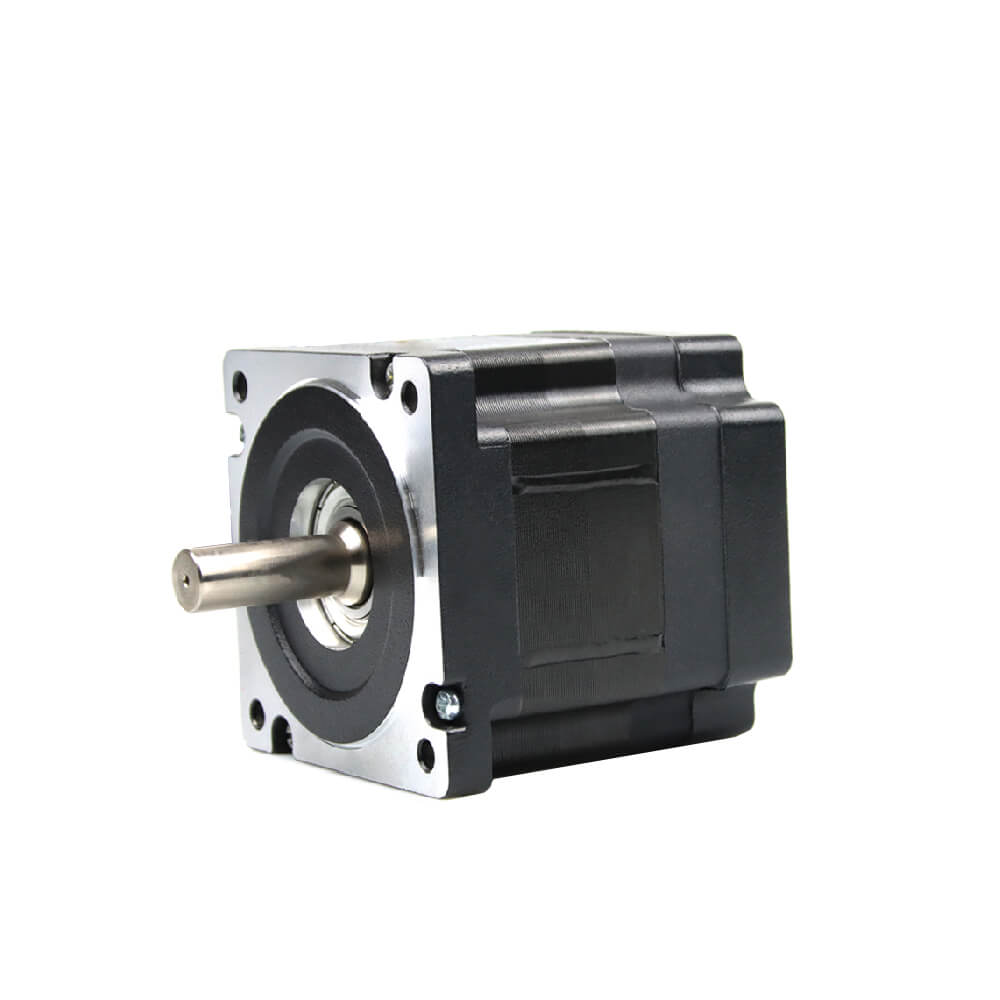

Nema 34 86BLS Kare Kafa Fırçasız BLDC DC Motor 3000rpm 86x86mm 48V 3 Fazlı

48V Nema 34 Fırçasız Dc Bldc Motor Genel Özellikleri:

Genel Özellikler
Öğe	Şartname
Sarma tipi	Sil
Salon etkisi açısı	120 derece elektrik açısı
Şaft bitti	0,025 mm
Radyal oyun	0,02mm@450g
Oynatmayı sonlandır	0,08 mm@450g
Maksimum radyal kuvvet	Flanştan 220N@20mm
Maks. eksenel kuvvet	60N
Yalıtım sınıfı	B sınıfı
Dielektrik Dayanımı	Bir dakika için 500VDC
Yalıtım Direnci	100MΩ Min., 500VDC

Elektriksel Özellikler:

Model Numarası	Nominal gerilim	Motor Uzunluğu	Akım	Nominal güç	Rotor Atalet	Nominal tork	Nominal hız	Ağırlık
	VDC	(U)mm	A	W	g.cm²	nm	Devir/dakika	kilogram
JK86BLS58	48	71	3	110	400	0.35	3000	1.5
JK86BLS71	48	84.5	6.3	220	800	0.7	3000	1.9
JK86BLS84	48	98	9	330	1200	1.05	3000	2.3
JK86BLS98	48	111.5	11.5	440	1600	1.4	3000	2.7
JK86BLS125	48	138.5	18	660	2400	2.1	3000	4

Tel Bağlantısı:

Bldc Motor Telleri			Hall Sensör Telleri
sen	V	W	+5VDC	GND	Hu	Hv	nasıl
Sarı	Yeşil	Mavi	Kırmızı	Siyah	Merhaba	Yeşil	Mavi
