JK-HPR35 Series Common Planetary Gearbox para sa Nema 14 Stepper Motor Gear Ratio: 3/4/5/6/7/9/15/20/25/30/35/42/45/100/120/140/150/175/210:1

Uri: JK-HPR35 Series High Precision Planrtary Gearbox

Ratio ng Gear: 3:1/4:1/5:1/7:1/9:1/15:1/20:1/25:1/30:1/35:1/42:1/45:1/100:1/120:1/140:1/150:1/175:1/210:1

Na-rate na Torque: 5N.m -10N.m

modelo:
Serye ng JK-HPR35
Brand:
Jkongmotor
MOQ:
10 Pcs


Availability:



Magtanong

Ang laki ng gearbox na ito ay 35 x 35 mm at ang input shaft diameter ay 5 mm. Ang high-precision planetary gearbox na ito ay kabilang sa HPR series gearbox, ito ay may gear ratio 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 1120:1 / 1120:1 / 1120:1 / 1120:1 175:1 / 210:1 at maximum na 15arc-min / 25 arc-min / 25 arc-min backlash. Ito ay isang mahusay na pagpipilian para sa mga application na nangangailangan ng mahusay na katumpakan at pagiging maaasahan sa isang pambihirang halaga. Ang inline na planetary gearbox na ito ay nakapaloob sa isang input shaft coupling na maaaring tumugma sa anumang karaniwang Nema 14 stepper motor .

Mga Detalye ng Gearbox:

Modelo: JK-HPR35 Series
Uri ng Gearbox: Planetary Gearbox
Ratio ng Gear: 3:1 / 4:1 / 5:1 / 7:1 / 9:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 42:1 / 45:1 / 100:1 / 120:1 / 140:1 / 150:1 / 150:1
Kahusayan: 96% / 94% / 90%
Backlash: ≤15 arcmin / ≤25 arcmin/ ≤25 arcmin
Na-rate na Torque: 5N.m- 10N.m
Sundden Stop Torque: 10N.m- 20N.m
Na-rate na Bilis ng Input: 1000rpm
Max na Bilis ng Input: 2000rpm
Average na Haba ng Buhay: 20000h
Ingay: ≤55dB
Antas ng Proteksyon: iP54

Pisikal na Pagtutukoy:

Haba ng Gearbox: 60mm / 69.5mm / 79mm
Diameter ng Gearbox Shaft: Φ8mm
Haba ng Gearbox Shaft: 20mm
Haba ng Susi ng Gearbox: 12mm
JK-HPR35 -L1 / L2 / L3 Timbang: 0.17kg / 0.22kg / 0.28kg

JK-HPR35-L Series Karaniwang Planetary Gearbox Detalye:

Modelo	/	JK-HPR35-L1					JK-HPR35-L2							JK-HPR35-L3
Gear Ratio	/	3	4	5	6	7	9	15	20	25	30	35	42	45	100	120	140	150	175	210
Mga Gear Tren	/	1					2							3
Haba ng Gearbox	mm	60					69.5							79
Na-rate na Torque	Nm	6	7	6.5	5	5	8	9	8.5	8.5	7	7	7	10	9	9	9	8.5	8.5	8.5
Sundden Stop Torque	Nm	12	14	13	10	10	16	18	17	17	14	14	14	20	18	18	18	17	17	17
Balik Lash	arcmin	≤15 arcmin					≤25 arcmin							≤25 arcmin
Kahusayan	%	96					94							90
Angkop na Dimensyon ng Motor	mm	Φ5-10 / Φ22-2 / F26-M3					Φ5-10 / Φ22-2 / F26-M3							Φ5-10 / Φ22-2 / F26-M3
Na-rate na Bilis ng Input	Rpm	1000					1000							1000
Max na Bilis ng Input	Rpm	2000					2000							2000
Average na Haba ng Buhay	h	20000					20000							20000
Axial Force	N	100					100							100
Radial Force	N	270					270							270
ingay	dB	≤55					≤55							≤55
Antas ng Proteksyon	IP	IP54					IP54							IP54
Trabaho Temp.	℃	-20 hanggang +150					-20 hanggang +150							-20 hanggang +150
Out Shaft Uri	/	Uri ng Key Shaft					Uri ng Key Shaft							Uri ng Key Shaft

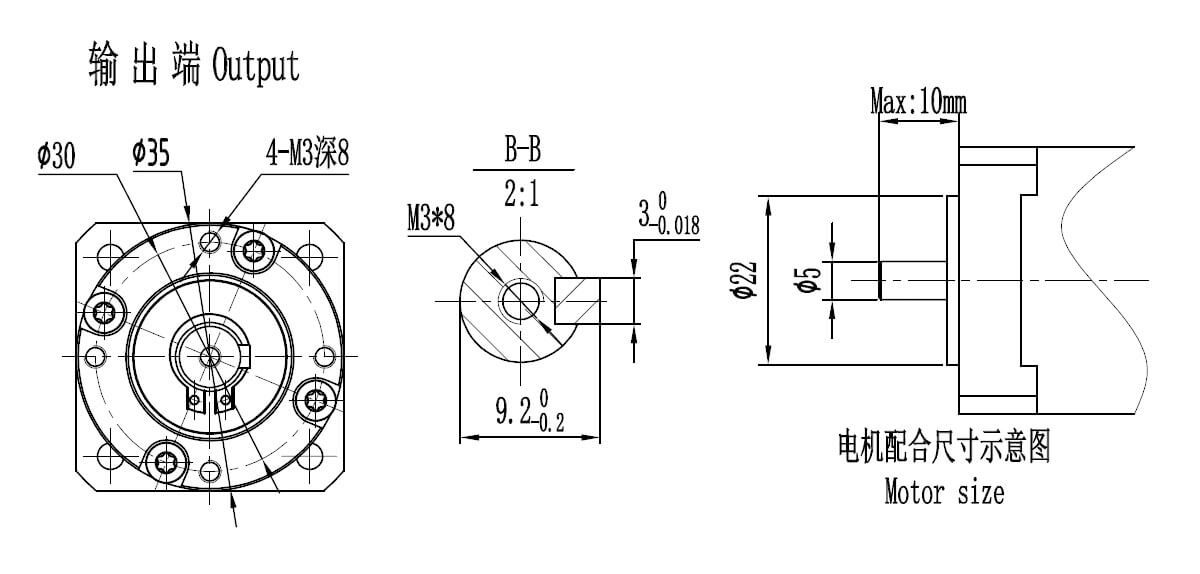

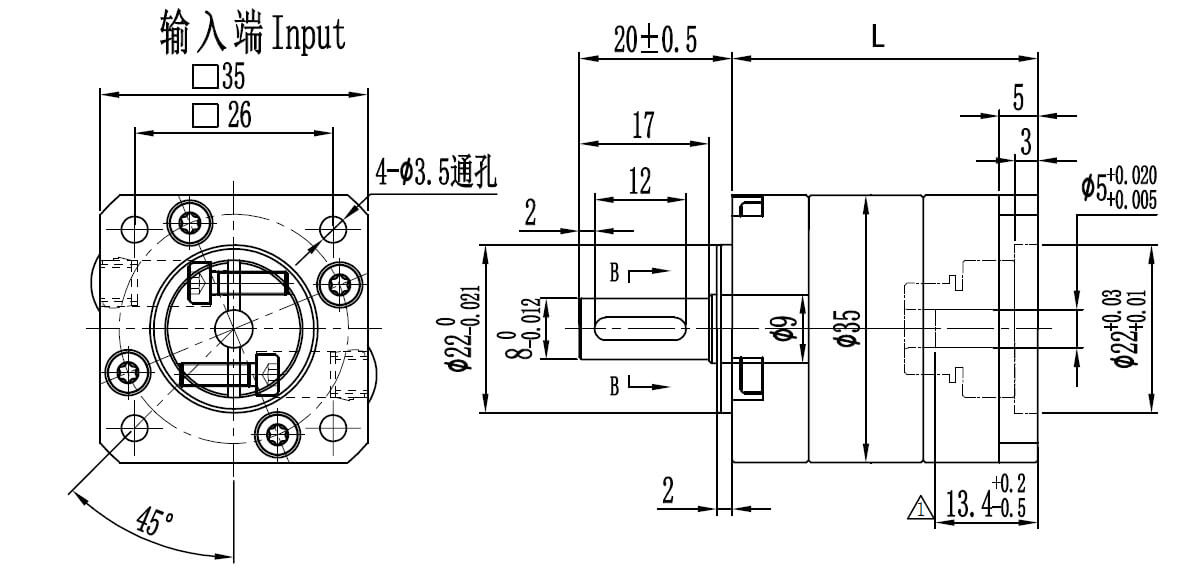

Pisikal na Detalye ng Planetary Gearbox :

Pisikal na Pagtutukoy
Uri ng Motor Shaft	/	Round Shaft
Haba ng Gearbox	mm	60 / 69.5 / 79
Uri ng Gearbox Shaft	/	Uri ng Key Shaft
Diameter ng Gearbox Shaft	mm	8
Haba ng Gearbox Shaft	mm	20
Haba ng Susi ng Gearbox	mm	12
Timbang	kg	0.17 / 0.22 / 0.28
