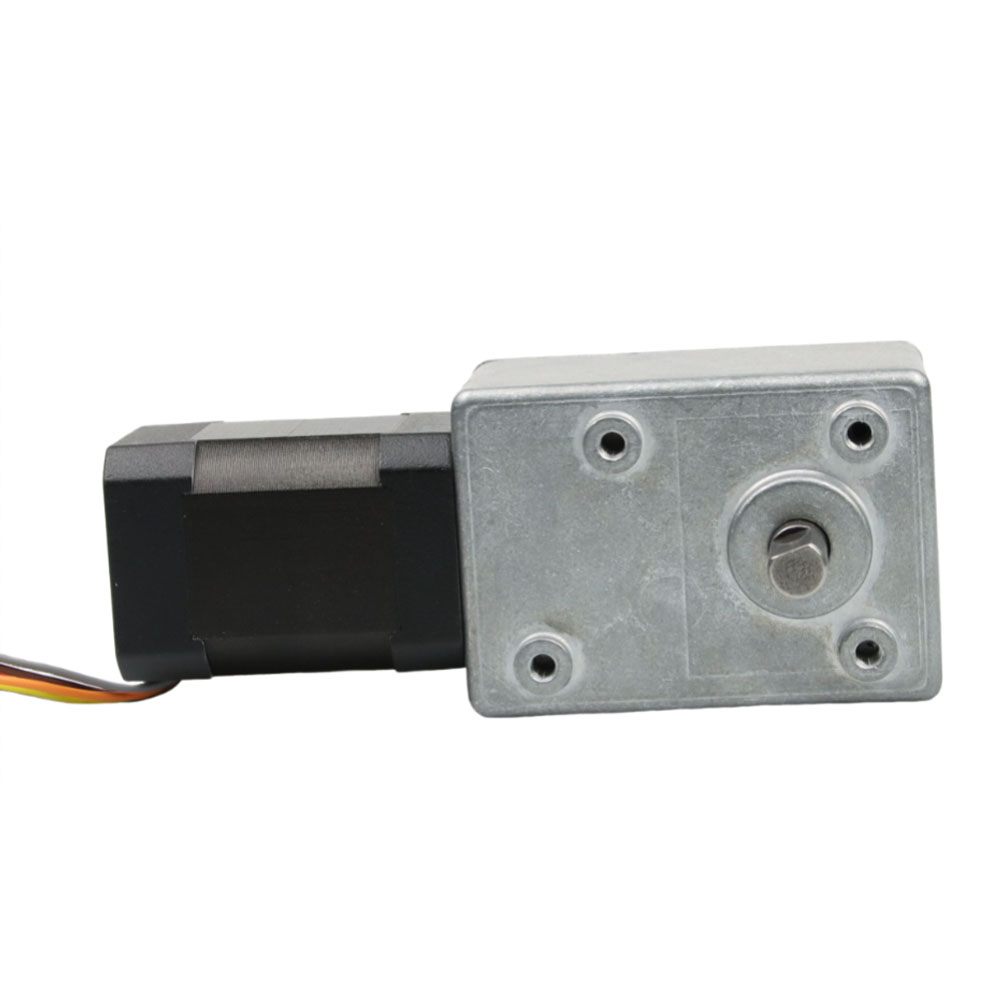

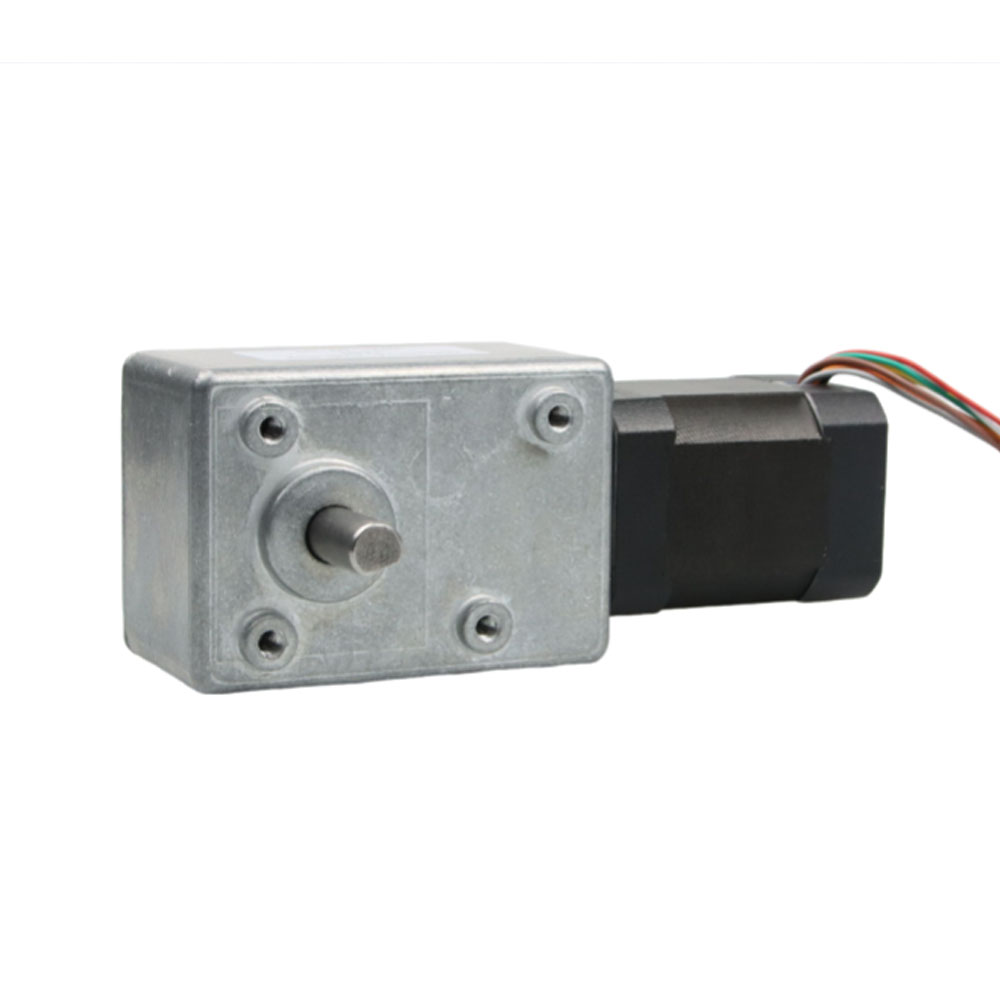

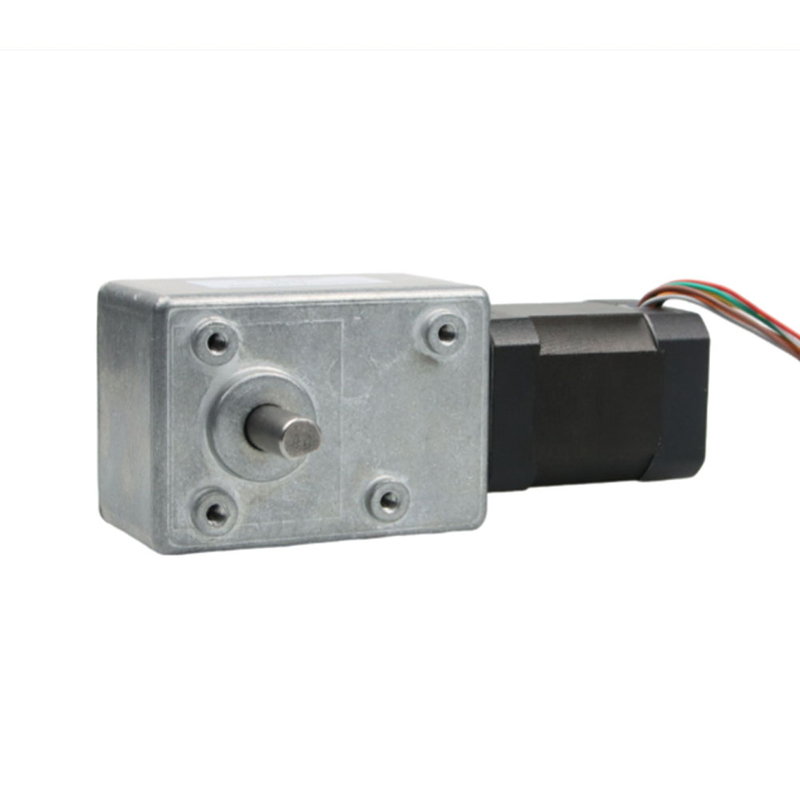

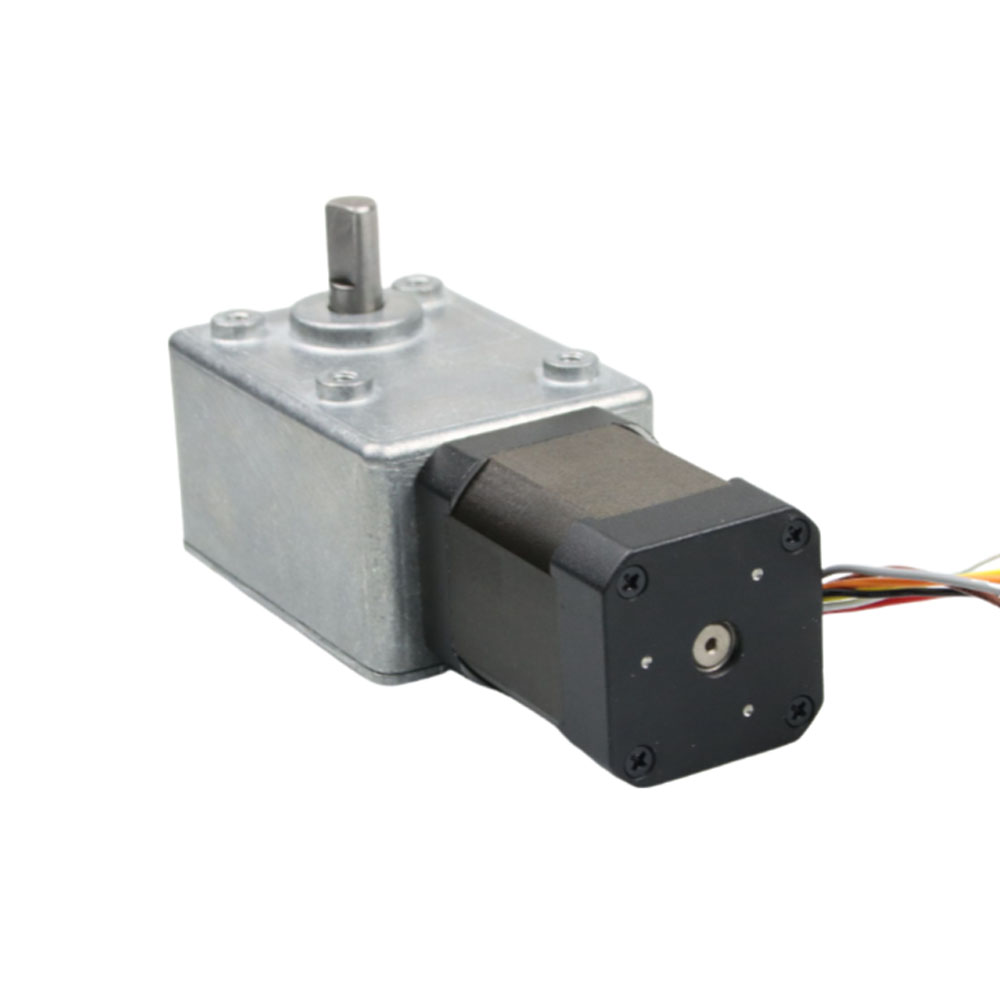

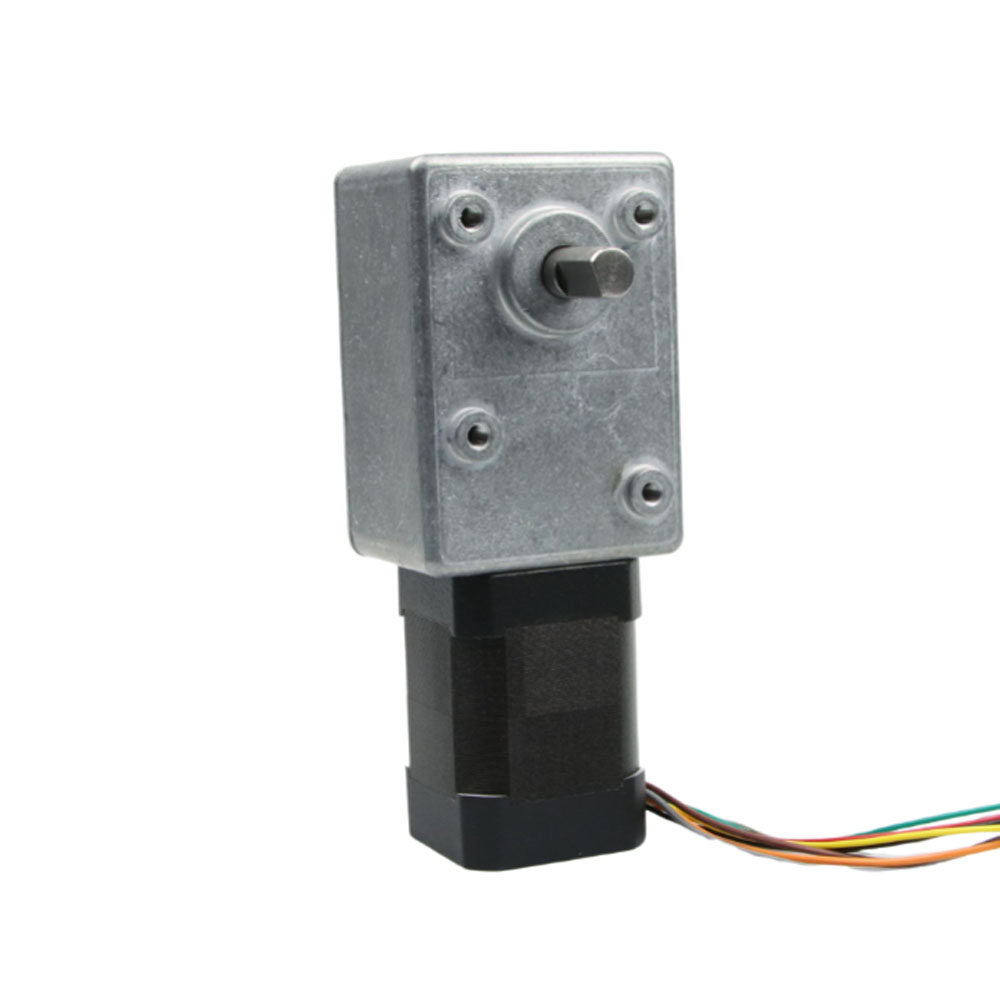

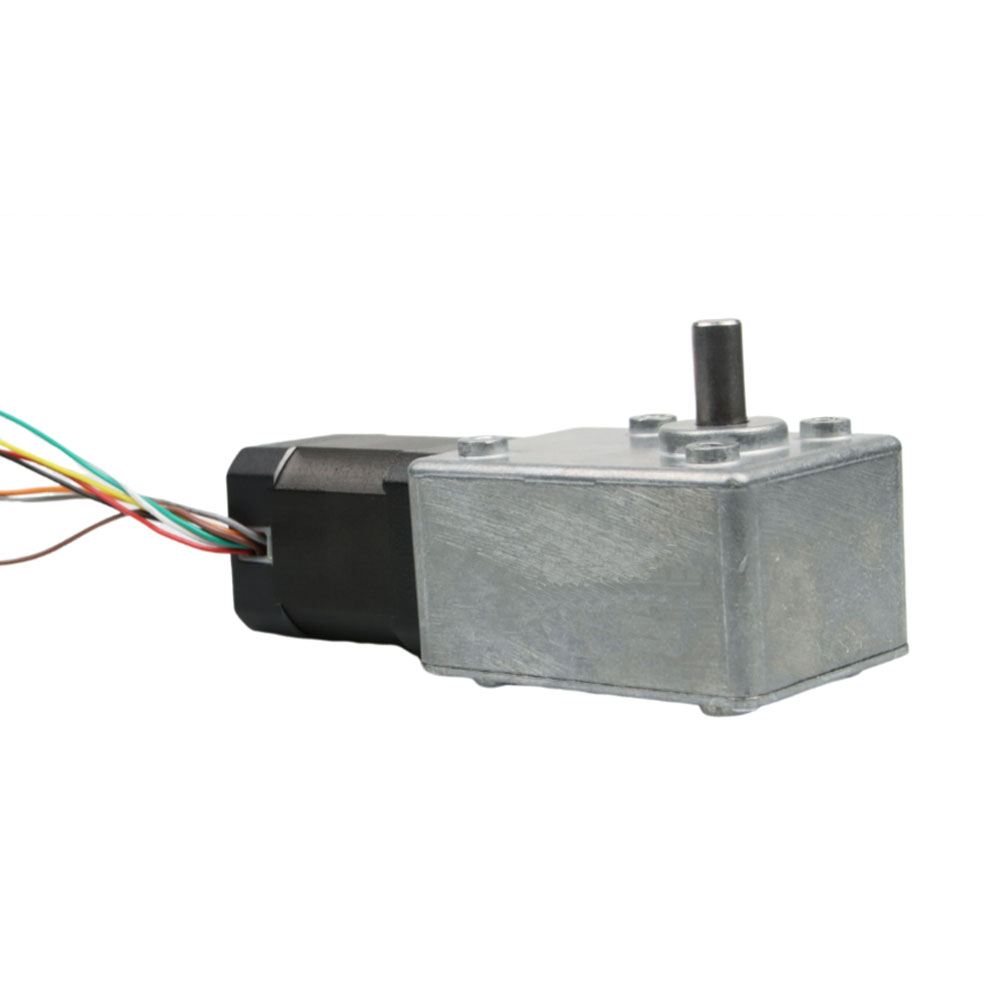

Nema 17 42BL Bürstenloser BLDC-Gleichstrommotor mit Rundkopfschneckengetriebe und Schneckengetriebe 42 x 42 mm, dreiphasig

 Allgemeine Spezifikationen des bürstenlosen Gleichstrommotors Nema 17 42BL 42 mm:

Allgemeine Spezifikationen
Artikel	Spezifikation
Wicklungstyp	Stern
Hall-Effekt-Winkel	120 Grad elektrischer Winkel
Welle ausgelaufen	0,025 mm
Radiales Spiel	0,02 mm bei 450 g
Spiel beenden	0,08 mm bei 450 g
Max. Radialkraft	15N@10mm vom Flansch entfernt
Max. Axialkraft	10N
Isolierklasse	Klasse B
Spannungsfestigkeit	500 VDC für eine Minute
Isolationswiderstand	Min. 100 MΩ, 500 VDC

Elektrische Spezifikationen:

Modell Nr.	Nennspannung	Motorlänge	Aktuell	Nennleistung	Rotorträgheit	Nenndrehmoment	Nenngeschwindigkeit	Gewicht
	VDC	(L)mm	A	W	g.cm²	mN.m	U/min	kg
JK42BL30	24	30	1.5	6.5	15.6	18	3500	0.25
JK42BL60	36	60	5.0	32	33	80	4000	0.35
JK42BL85	24	85	7.5	62	84	150	4000	0.7
JK42BL93	24	93	10	76	94	115	6300	0.8

Kabelverbindung:

Bldc-Motordrähte			Hall-Sensor-Drähte
U	V	W	+5 VDC	GND	Hu	Hv	Hw
Gelb	Grün	Blau	Rot	Schwarz	Hallo	Grün	Blau
