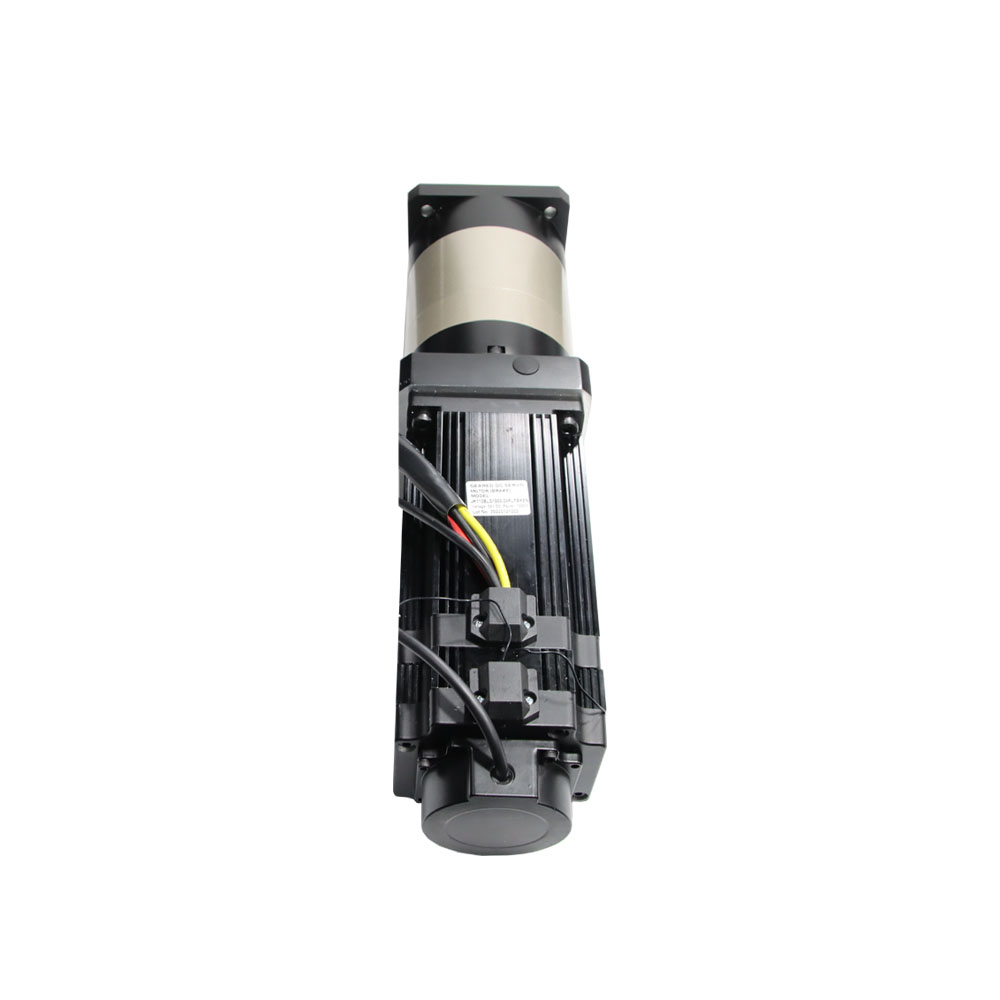

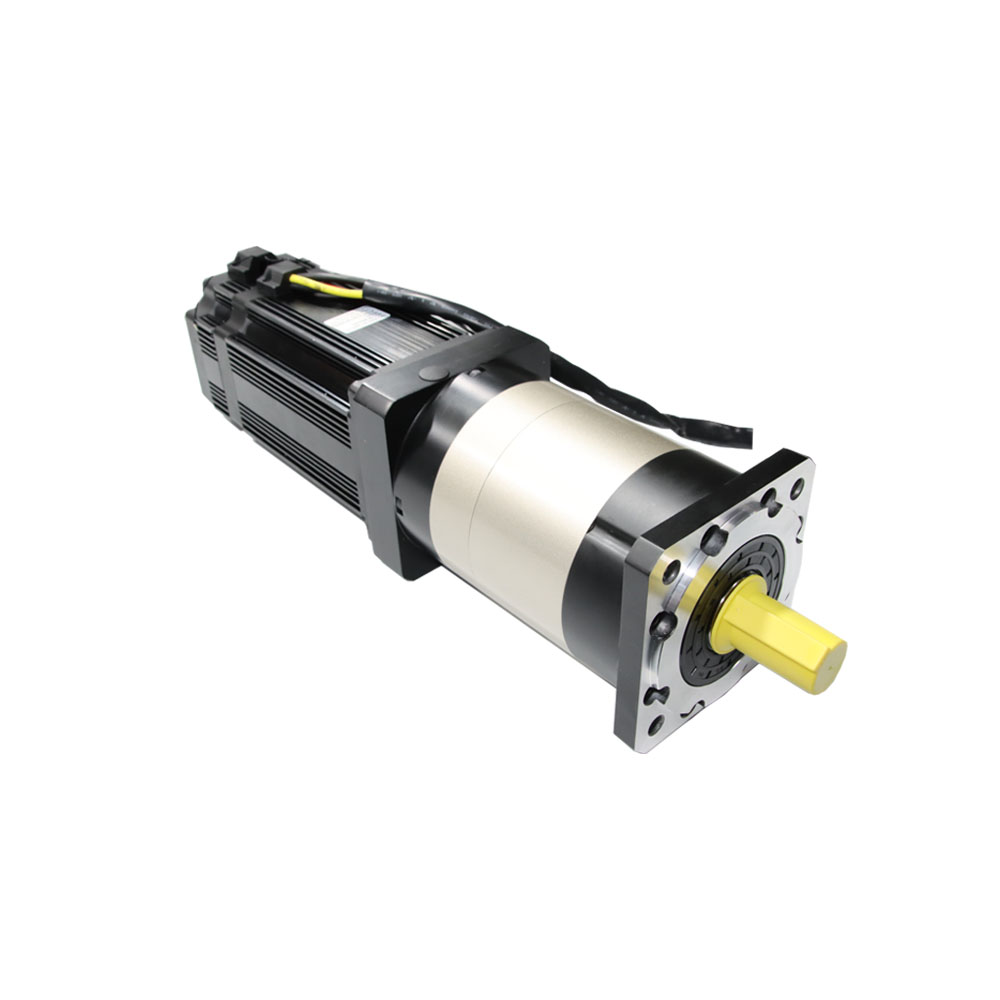

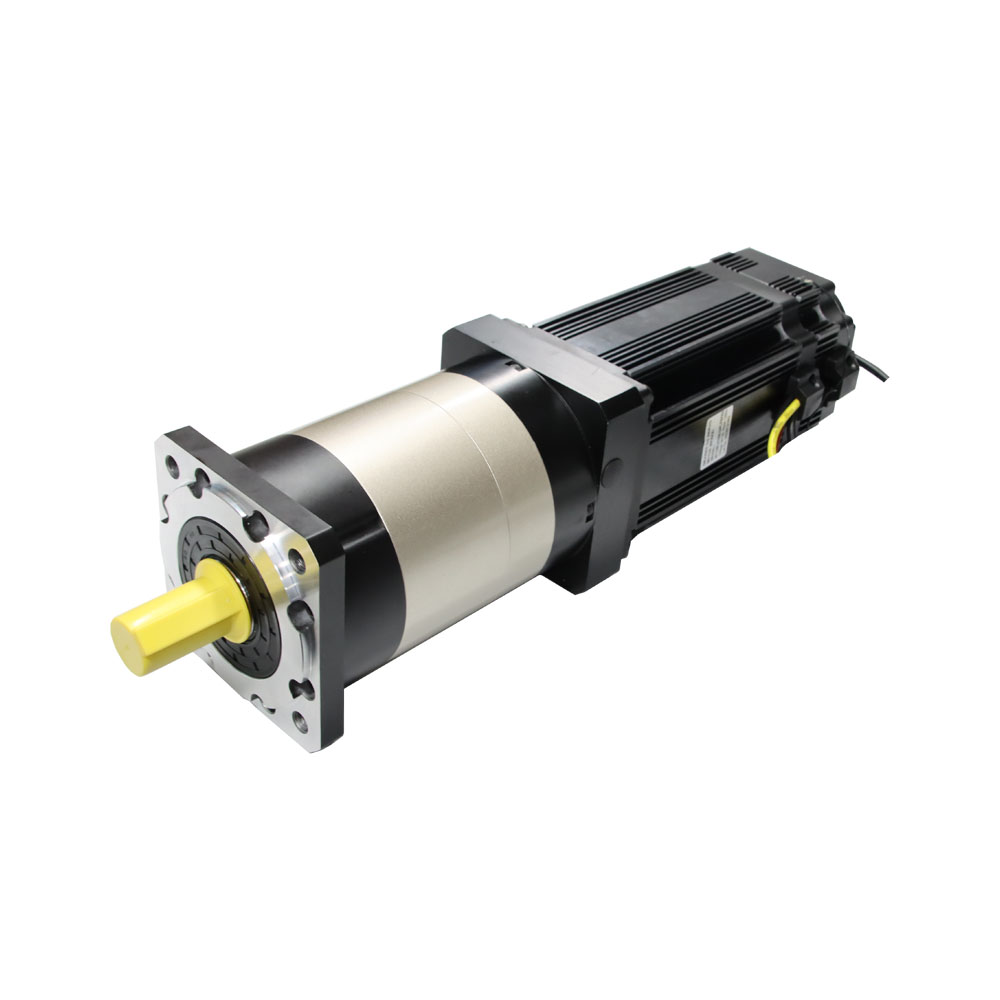

NEMA 42 110BLS GEARTE Square Head BLDC -Motor mit hohem Präzisionsplanetary Getriebe 3000 U / min 110x110 mm 310 V 3 Phase

310 V NEMA 42 Pinsel ohne DC Motor Allgemeine Spezifikationen:

Allgemeine Spezifikationen
Artikel	Spezifikation
Wicklungstyp	Stern
Hall -Effektwinkel	120 Grad Elektrischer Winkel
Schacht laufen aus	0,025 mm
Radialspiel	0.02mm@450g
Endspiel	0.08mm@450g
Max.Radial Kraft	300n@20mm vom Flansch aus dem Flansch
Max. axiale Kraft	70n
Isolationsklasse	Klasse b
Dielektrische Stärke	1200VDC für eine Minute
Isolationsresistenz	100 mΩ Min., 500VDC

Elektrische Spezifikationen:

Modellnummer	Nennspannung	Motorlänge	Aktuell	Nennleistung	Trägheit der Rotor	Nennmoment	Bewertungsgeschwindigkeit	Gewicht
	VDC	(L) mm	A	W	kg.cm²	Nm	Drehzahl	kg
JK110BLS01	310	83	1.5	518	1.5	1.65	3000	3.3
JK110BLS02	310	113	3.7	1036	3	3.3	3000	4.5
JK110BLS03	310	143	5.6	1570	4.5	5	3000	5.8
JK110BLS04	310	173	7.5	2073	6	6.6	3000	7

Kabelverbindung:

BLDC Motors Drähte			Hall -Sensordrähte
U	V	W	+5VDC	GND	Hu	Hv	HW
Gelb	Grün	Blau	Rot	Schwarz	Yello	Grün	Blau
