Akım: 1.68a /1.7a
Motor uzunluğu: 48mm/60mm
Özelleştirilmiş: konektörler, şanzıman, kodlayıcı, fren, kurşun vidası, entegre sürücü ...

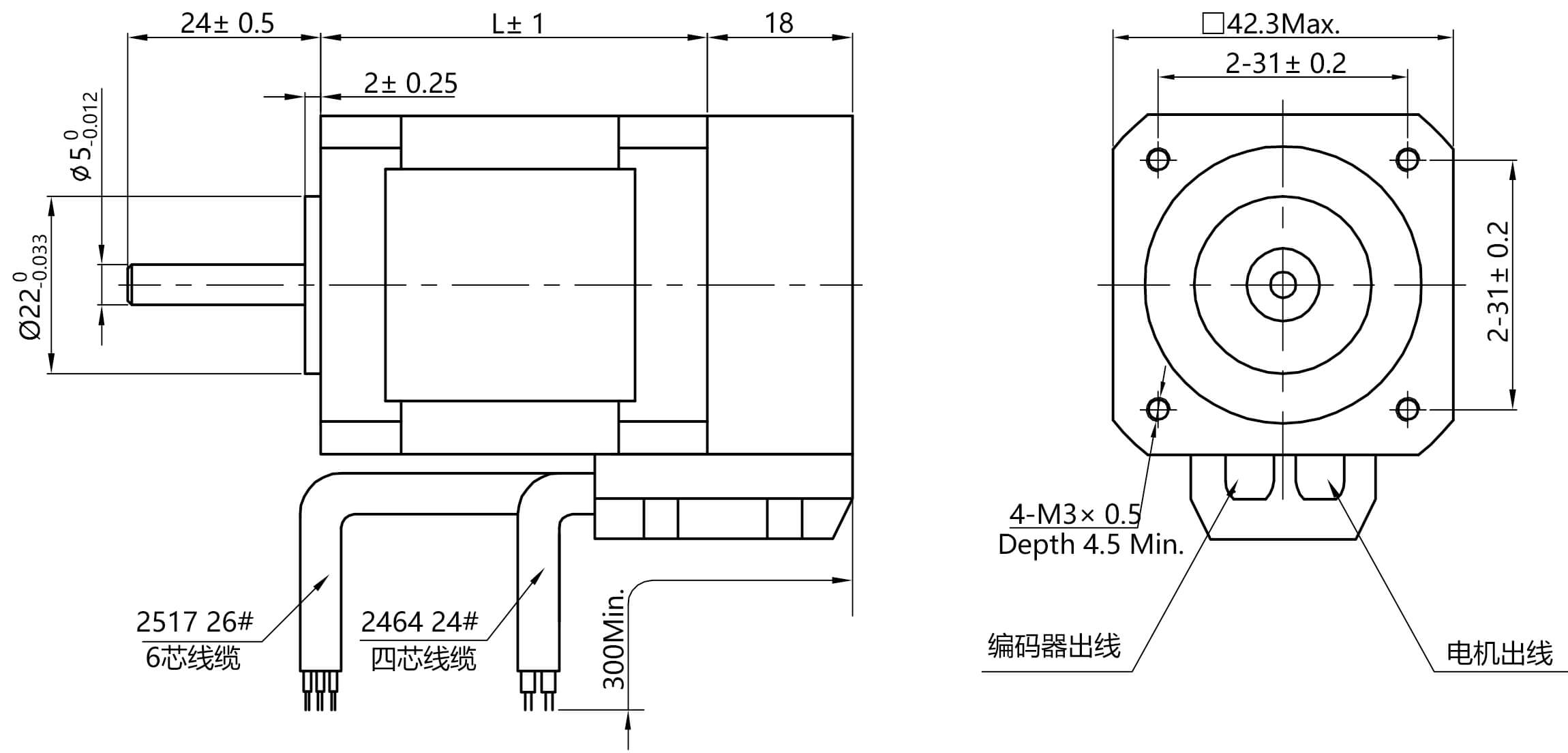

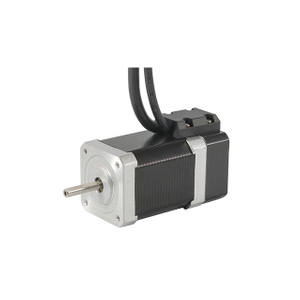

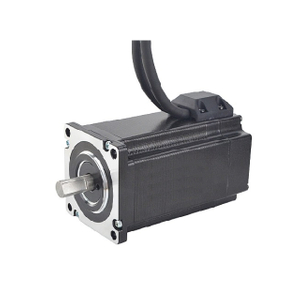

NEMA 17 Kapalı Döngü Step Motoru
Jkongmotor
Kapalı Döngü Motorları
NEMA17 (42mm)
4wires
2 Aşama
1.8 °
10 adet
| Öğe | Spesifikasyonlar |
| Adım | 1.8 ° veya 0.9 ° |
| Sıcaklık artışı | 80 ℃ maks. |
| Ortam sıcaklığı | -20 ℃ ~+50 ℃ |
| Yalıtım direnci | 100 MΩ dk. , 500VDC |
| Dielektrik mukavemet | 1 dakika için 500Vac |
| Şaft radyal oyun | 0.02Max. (450g yük) |
| Şaft Eksenel Oyunu | 0.08Max. (450g yük) |
| Maks. radyal kuvvet | 28N (flanştan 20mm) |
| Maks. eksenel kuvvet | 10n |
| Model No. | Adım | Motor uzunluğu | Akım | Rezistans | İndüktans | Tutma torku | Potansiyel müşteri | Tespit torku | Rotor ataleti | Yığın |
| (°) | (L) mm | A | Ω | MH | Kg.cm | HAYIR. | Mn.M | G.CM2 | Kilogram | |
| JK42HSN05 | 1.8 | 48 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 260 | 68 | 0.38 |
| JK42HSN07 | 1.8 | 60 | 1.7 | 3 | 6.2 | 7.3 | 4 | 280 | 102 | 0.55 |
Not: Yalnızca yalnızca temsili ürünler için, müşteri talebine göre özel talep ürünleri yapılabilir.
| Öğe | Spesifikasyonlar |
| Adım | 1.8 ° veya 0.9 ° |
| Sıcaklık artışı | 80 ℃ maks. |
| Ortam sıcaklığı | -20 ℃ ~+50 ℃ |
| Yalıtım direnci | 100 MΩ dk. , 500VDC |
| Dielektrik mukavemet | 1 dakika için 500Vac |
| Şaft radyal oyun | 0.02Max. (450g yük) |
| Şaft Eksenel Oyunu | 0.08Max. (450g yük) |
| Maks. radyal kuvvet | 28N (flanştan 20mm) |
| Maks. eksenel kuvvet | 10n |
| Model No. | Adım | Motor uzunluğu | Akım | Rezistans | İndüktans | Tutma torku | Potansiyel müşteri | Tespit torku | Rotor ataleti | Yığın |
| (°) | (L) mm | A | Ω | MH | Kg.cm | HAYIR. | Mn.M | G.CM2 | Kilogram | |
| JK42HSN05 | 1.8 | 48 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 260 | 68 | 0.38 |
| JK42HSN07 | 1.8 | 60 | 1.7 | 3 | 6.2 | 7.3 | 4 | 280 | 102 | 0.55 |
Not: Yalnızca yalnızca temsili ürünler için, müşteri talebine göre özel talep ürünleri yapılabilir.
