Skupni planetarni menjalnik serije JK-HPR28 za koračni motor Nema 11 Prestavno razmerje: 4/5/7/10/16/20/25/28/30/35/40/45/50/64/70/80/100/125/140/175/200:1

Tip: Visoko natančni plantarni menjalnik serije JK-HPR28

Prestavno razmerje: 4:1/5:1/7:1/10:1/16:1/20:1/25:1/28:1/30:1/35:1/40:1/45:1/50:1/64:1/70:1/80:1/100:1/125:1/140:1/175:1/200:1

Nazivni navor: 1N.m -6N.m

Model:
Serija JK-HPR28
Znamka:
Jkongmotor
MOQ:
10 kosov


Razpoložljivost:



Povprašajte

Velikost tega menjalnika je 28 x 28 mm, premer vhodne gredi pa 5 mm. Ta visoko natančni planetni menjalnik spada v menjalnik serije HPR in ima prestavno razmerje 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 45:1 / 50:1 / 64:1 / 70:1 / 80:1 / 100:1 / 125:1 / 140:1 / 175:1 / 200:1 in največ 15 kotnih minut / 20 kotnih minut / 25 kotnih minut . Je odlična izbira za aplikacije, ki zahtevajo dobro natančnost in zanesljivost po izjemni vrednosti. Ta inline planetni menjalnik ima vgrajeno sklopko vhodne gredi, ki se lahko ujema s katerim koli standardnim koračnim motorjem Nema 11.

Specifikacije menjalnika:

Model: serija JK-HPR28
Vrsta menjalnika: Planetarni menjalnik
Prestavno razmerje: 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 30:1 / 35:1 / 40:1 / 45:1 / 50:1 / 64:1 / 70:1 / 80:1 / 100:1 / 125:1 / 140:1/175:1/200:1
Učinkovitost: 96% / 94% / 90%
Odmik: ≤15 kotnih minut / ≤20 kotnih minut / ≤25 kotnih minut
Nazivni navor: 1N.m- 6N.m
Navor nenadnega zaustavitve: 2N.m- 12N.m
Nazivna vhodna hitrost: 1000rpm
Največja vhodna hitrost: 2000rpm
Povprečna življenjska doba: 20000h
Hrup: ≤55dB
Stopnja zaščite: iP54

Fizične specifikacije:

Dolžina menjalnika: 53 mm / 61 mm / 69 mm
Premer gredi menjalnika: Φ7 mm
Dolžina gredi menjalnika: 20 mm
Dolžina ključa menjalnika: 15 mm
JK-HPR28 -L1 / L2 / L3 Teža: 0,096 kg / 0,13 kg / 0,16 kg

serije JK-HPR28-L : Specifikacija skupnega planetarnega menjalnika

Model	/	JK-HPR28-L1				JK-HPR28-L2											JK-HPR28-L3
Prestavno razmerje	/	4	5	7	10	16	20	25	28	30	35	40	45	50	70	100	64	80	100	125	140	175	200
Zobniški vlaki	/	1				2											3
Dolžina menjalnika	mm	53				61											69
Nazivni navor	Nm	2	2	2	1	4	4	4	4	4	4	4	4	3	3	3	6	6	6	6	6	6	6
Sundden Stop Torque	Nm	4	4	4	2	8	8	8	8	8	8	8	8	6	6	6	12	12	12	12	12	12	12
Back Lash	arcmin	≤15 kotnih minut				≤20 kotnih minut											≤25 kotnih minut
Učinkovitost	%	96				94											90
Primerna dimenzija motorja	mm	Φ5-10 / Φ22-2,5 / F23-M2,5				Φ5-10 / Φ22-2,5 / F23-M2,5											Φ5-10 / Φ22-2,5 / F23-M2,5
Nazivna vhodna hitrost	Rpm	1000				1000											1000
Največja vhodna hitrost	Rpm	2000				2000											2000
Povprečna življenjska doba	h	20000				20000											20000
Aksialna sila	n	100				100											100
Radialna sila	n	300				300											300
Hrup	dB	≤55				≤55											≤55
Stopnja zaščite	IP	IP54				IP54											IP54
delovna temp.	℃	-20 do +150				-20 do +150											-20 do +150
Vrsta zunanje gredi	/	Vrsta D-reza				Vrsta D-reza											Vrsta D-reza

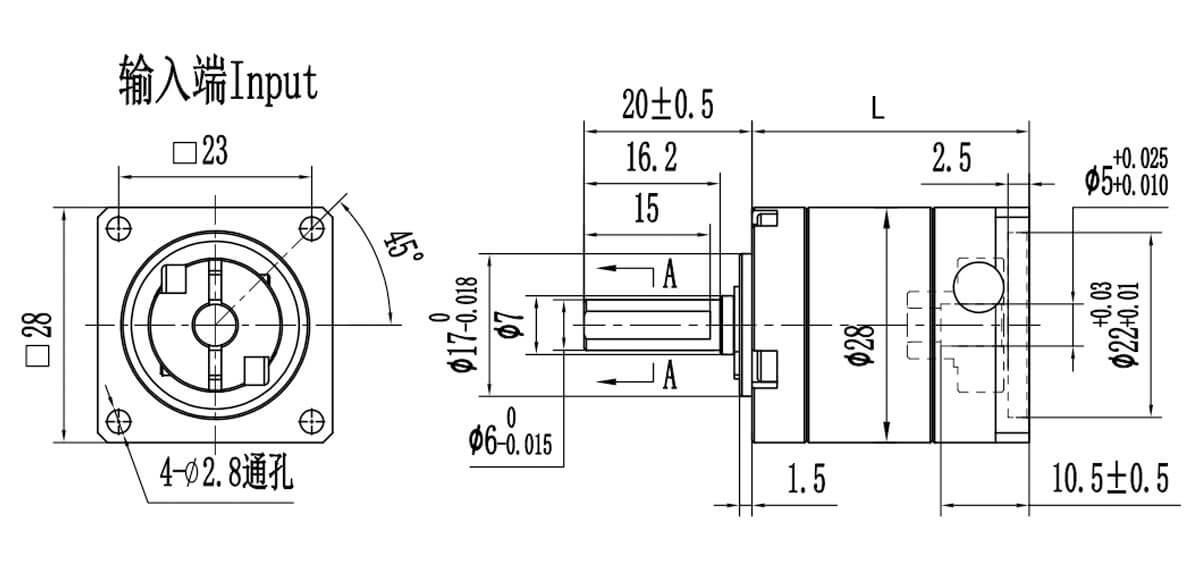

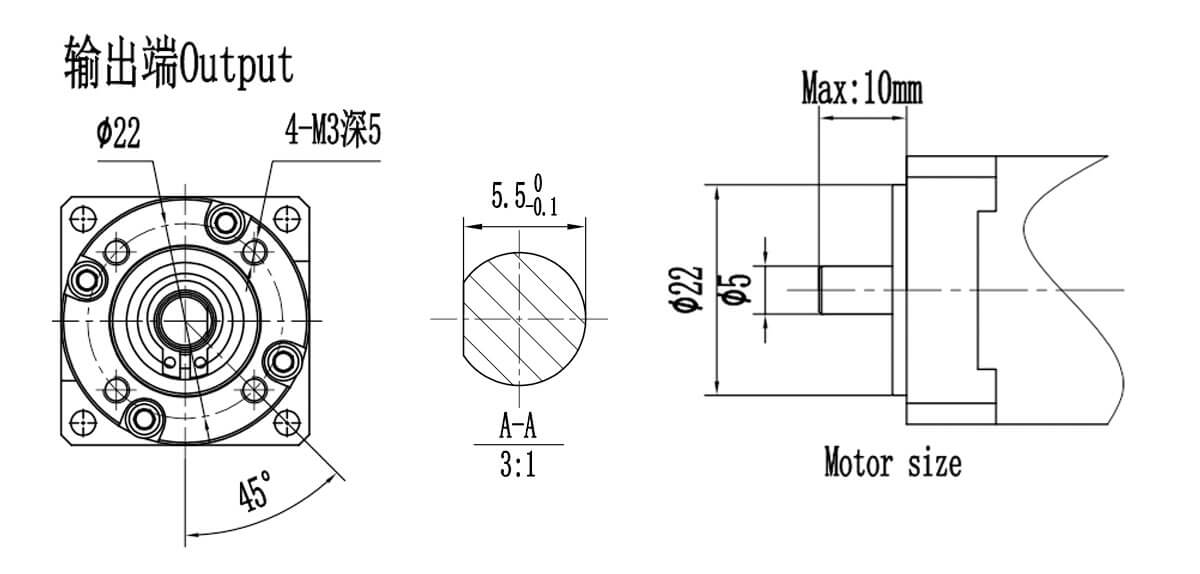

planetarnega menjalnika : Fizične specifikacije

Fizične specifikacije
Vrsta gredi motorja	/	Okrogla gred
Dolžina menjalnika	mm	53/61/69
Vrsta gredi menjalnika	/	Tip ključa
Premer gredi menjalnika	mm	7
Dolžina gredi menjalnika	mm	22
Dolžina ključa menjalnika	mm	15
Teža	kg	0,096 / 0,13 / 0,16
