Hjem / Produktsenter / Trinnmotor / Hybrid trinnmotor / Nema 16 JK39HY34-0404 Hybrid trinnmotor 1,8 grader 21N.cm (29.74oz.in) 39x39x34mm 0,4A 4 ledninger

lasting

Nema 16 JK39HY34-0404 Hybrid trinnmotor 1,8 grader 21N.cm (29.74oz.in) 39x39x34mm 0,4A 4 ledninger

Type: Nema16 2-fase bipolar trinnmotor

Strøm: 0,4A

Motstand: 30Ω

Nominell dreiemoment: 21N.cm (29.74oz.in)

  • JK39HY34-0404

  • JKONGMOTOR

  • Åpne sløyfemotorer

  • Nema16 (39 mm)

  • 4 ledninger

  • 2 fase

  • 1,8°

  • 10 stk

Tilgjengelighet:
Spørre

Jkongmotor Nema 16 bipolar trinnmotor (JK39HY34-0404) med trinnvinkel 1,8 grader og størrelse  39x39x34mm. Den har 4 ledninger, 0,4A, 30 Ω 32mH og  med holdemoment  21N.cm(29.74oz.in) . For flere forskjellige trinnmotorkrav (som girkasse, brems, koder eller integrerte motorer), vennligst kontakt oss!!!


Elektriske spesifikasjoner:

  • Type: Nema16 bipolar trinnmotor

  • Modellnavn: JK39HY34-0404

  • Fase: 2

  • Trinnvinkel: 1,8 grader

  • Strøm: 0,4A

  • Motstand:  30Ω±0,1 (20 ℃)

  • Induktans: 32mH±20% (1kHz 1V RMS)

  • Holdemoment: 21 N.cm (29.74 oz.in)

  • Isolasjonsklasse: B(130°); 80K Maks.

  • Valgfrie deler: girkasse, koder, brems, integrert driver...


Fysiske spesifikasjoner:

  • Rammestørrelse: Nema 16 (39 x 39 mm)

  • Kroppslengde: 34 mm

  • Skaftdiameter: 5mm

  • Skaftlengde: 24mm


Ledningstilkobling:

A+
 EN- B+ B-
Svart Grønn Rød Blå


39 mm trinnmotor elektrisk spesifikasjon:

Elektrisk spesifikasjon
Produkttype
 / Nema 16 bipolar trinnmotor
Modellnavn / JK39HY34-0404
Fase fase 2
Trinnvinkel ° 1.8
Nåværende EN 0.4
Motstand Ω 30
Induktans mH 32
Nominell dreiemoment (Nm) N.cm 21
Holdemoment (oz.in) oz.in 29.74
Bipolar/unipolar / Bipolar
Isolasjonsklasse / B
Sperremoment g.cm 120
Rotortreghet g.cm2 20


Nema 16 fysiske spesifikasjoner:

Fysisk spesifikasjon
Rammestørrelse mm Nema 16 (39 x 39)
Type utgående aksel / Rundt skaft
Skaftdiameter mm 5
Skaftlengde mm 24
Kroppslengde
 mm 34
Enkelt aksel/dobbelt aksel / Enkelt skaft
Antall kundeemner / 4
Ledningslengde mm 300
Vekt Kg 0.18

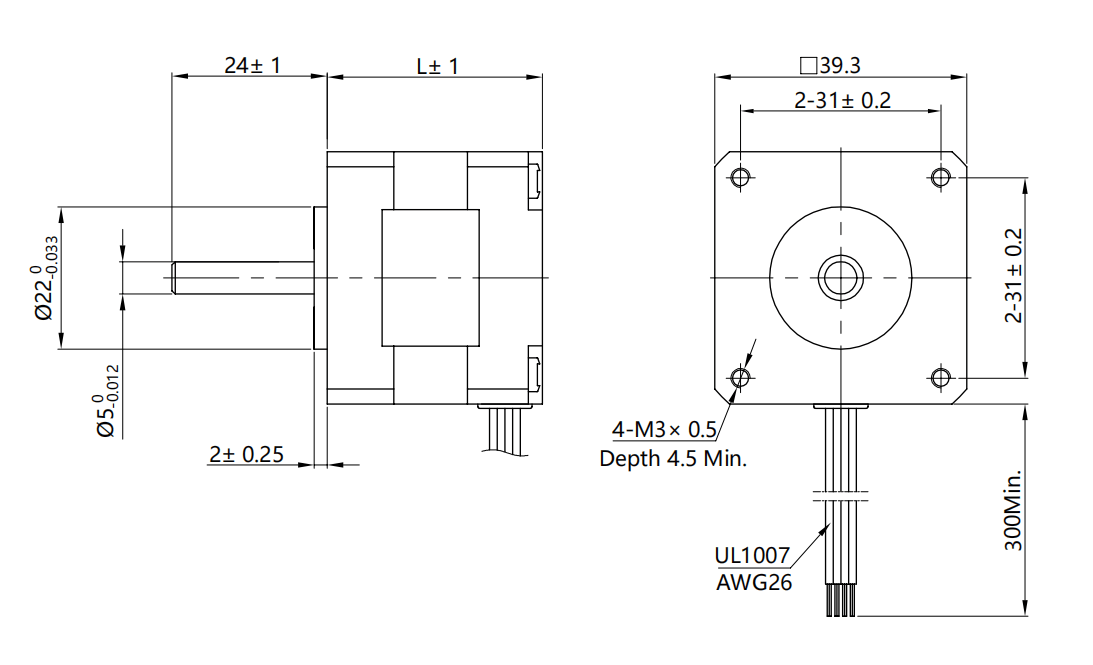

Nema 16 trinnmotor dimensjon:


nema 16 trinnmotor


Hybrid trinnmotor valgfrie deler:

Koblinger, girkasse, koder, brems, integrert driver...


Tilpasset tjeneste:

步进电机金属带轮

Metallskiver

步进电机塑料带轮

Remskive i plast

步进电机齿轮

Utstyr

步进电机定制

Akselstift

步进电机厂家

Gjenget skaft

步进电机直销

Panelfeste


步进电机工厂直销

Hult skaft

步进电机厂家直销

Gjenget skaft

步进电机促销

Panelfeste

步进电机工厂

Enkel leilighet

步进电机批发

Dual Flat

步进电机直销厂家

Nøkkelaksel


Hybrid trinnmotor tilpasset service:

produsent av trinnmotor

Kabler

42mm girkasse trinnmotor produsent

Flenser

86 mm trinnmotorprodusent

Aksel

Kina stepper motor produsent

Bly skruestang

oem hybrid stepper motor produsent

Kodere


produsent av trinnmotor i Kina

Bremser

produsent av trinnmotor i Kina

Girkasser

produsent av trinnmotordriver

Motorsett

3D-trinnmotorprodusent

Integrerte drivere

12v trinnmotor produsent

Mer tilpasset


2D-trinnmotortegninger:

Nema 16 39HY Hybrid Stepper Motor Dimensjon.pdf


Passende driverhåndbok:

JK-DM420 trinnmotor driver

JK-0220 trinnmotor driver
