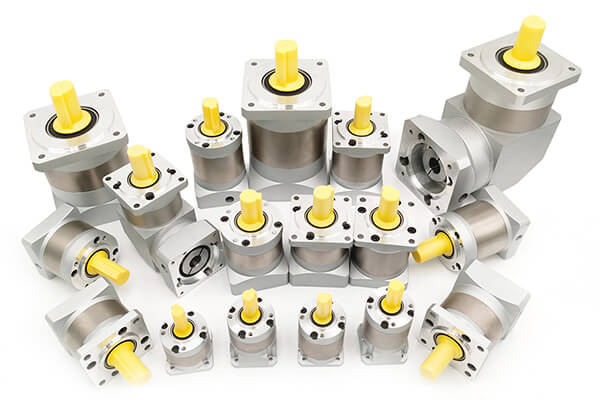

Planetary Gearbox banyak digunakan dalam sistem otomasi, robotika, mesin CNC, dan peralatan kontrol gerak presisi karena kepadatan torsinya yang tinggi, desain yang ringkas, dan distribusi beban yang sangat baik . Namun, satu karakteristik penting yang harus dipahami oleh para insinyur dan perancang sistem adalah reaksi balik (backlash)..
Serangan balik mengacu pada sejumlah kecil permainan rotasi atau jarak bebas antara gigi-gigi yang berpasangan di dalam kotak roda gigi. Secara sederhana, ini adalah gerakan kecil yang terjadi ketika arah putaran berubah sebelum gigi kembali bekerja sepenuhnya . Jarak bebas ini terdapat di antara roda gigi matahari, roda gigi planet, dan roda gigi ring di dalam sistem roda gigi planetary.
Setiap sistem roda gigi mekanis memerlukan tingkat reaksi balik tertentu untuk memastikan kelancaran pengoperasian, aliran pelumasan, dan kompensasi ekspansi termal . Tanpa jarak bebas ini, roda gigi akan terikat, terlalu panas, dan aus sebelum waktunya . Oleh karena itu, adanya reaksi balik belum tentu merupakan suatu cacat; itu adalah toleransi mekanis yang dirancang.
Pada gearbox planetary, reaksi balik biasanya jauh lebih kecil dibandingkan sistem roda gigi konvensional , yang merupakan salah satu alasan utama mengapa gearbox ini lebih disukai untuk aplikasi gerakan presisi tinggi..
Gearbox planetary terdiri dari tiga komponen roda gigi utama :
Sun Gear – roda gigi pusat yang terhubung ke poros motor
Planet Gears – beberapa roda gigi yang berputar mengelilingi roda gigi matahari
Ring Gear – roda gigi luar yang menyatukan susunan planet
Ketika torsi disalurkan melalui sistem ini, gigi roda gigi harus mempunyai celah kecil di antara keduanya . Celah ini mencegah gesekan berlebihan dan memungkinkan pembentukan lapisan pelumasan yang tepat.
Motor berputar searah jarum jam.
Gigi roda gigi bergerak ke arah itu.
Ketika rotasi beralih ke berlawanan arah jarum jam, gigi harus melintasi celah jarak sebelum bekerja kembali.
Keterlambatan kecil dalam keterlibatan inilah yang kami sebut reaksi balik (gear backlash)..
Dalam kotak roda gigi planetary, efek ini diminimalkan karena beberapa roda gigi planet berbagi beban secara bersamaan , sehingga meningkatkan keterlibatan roda gigi dan mengurangi putaran rotasi.
Besarnya reaksi balik bergantung pada presisi pembuatan roda gigi, desain kotak roda gigi, dan persyaratan aplikasi.
Rentang serangan balik yang umum meliputi:
| Tipe Gearbox | Serangan Balik Biasa |
|---|---|
| Gearbox Planet Standar | 8–15 menit busur |
| Gearbox Planetary Presisi | 3–8 menit busur |
| Gearbox Planetary Ultra-Presisi | 1–3 menit busur |
Sistem gerak presisi tinggi seperti robotika, peralatan semikonduktor, dan mesin CNC memerlukan gearbox backlash yang sangat rendah untuk menjaga akurasi posisi.
Banyak gearbox planetary canggih dirancang dengan geometri gigi yang dioptimalkan, mekanisme pramuat, dan pemesinan presisi tinggi untuk mengurangi serangan balik secara signifikan.
Planetary Gearbox dikenal luas karena menghasilkan presisi tinggi, struktur kompak, dan kinerja backlash rendah dibandingkan dengan banyak sistem transmisi roda gigi tradisional. Dalam otomasi industri, robotika, mesin CNC, dan sistem kontrol gerak, pengurangan serangan balik sangat penting untuk menjaga keakuratan posisi dan transmisi torsi yang mulus . Gearbox planetary secara alami menghasilkan reaksi balik yang lebih rendah karena susunan roda gigi yang unik, distribusi beban yang seimbang, dan desain rekayasa yang presisi.
Di bawah ini adalah alasan mekanis utama mengapa gearbox planetary memberikan reaksi yang jauh lebih rendah dibandingkan jenis gearbox lainnya.
Salah satu keuntungan struktural terpenting dari gearbox planetary adalah adanya beberapa roda gigi planet yang diaktifkan secara bersamaan.
Perlengkapan matahari
Beberapa roda gigi planet
Perlengkapan cincin
Tidak seperti gearbox tradisional yang mengandalkan sepasang roda gigi , sistem roda gigi planet biasanya menggunakan tiga atau lebih roda gigi planet yang diposisikan secara merata di sekitar roda gigi matahari. Karena beberapa roda gigi diaktifkan secara bersamaan, jarak antar gigi roda gigi didistribusikan secara efektif ke beberapa titik kontak.
Stabilitas keterlibatan gigi yang lebih tinggi
Mengurangi permainan rotasi
Peningkatan akurasi transmisi torsi
Hasilnya, serangan balik secara alami diminimalkan dalam struktur roda gigi planet.
Gearbox planetary menampilkan tata letak roda gigi yang simetris sempurna . Roda gigi planet ditempatkan secara merata di sekitar roda gigi matahari pusat dan berputar di dalam roda gigi cincin tetap.
Gaya radial yang seimbang
Distribusi torsi seragam
Mengurangi ketidaksejajaran gigi
Karena beban didistribusikan secara merata ke seluruh roda gigi, pengikatan gigi tetap stabil selama pengoperasian , sehingga mengurangi jarak antar kontak roda gigi. Hal ini berkontribusi terhadap reaksi balik yang lebih rendah dibandingkan dengan sistem roda gigi asimetris seperti pengurang roda gigi pacu.
Keuntungan utama lainnya dari Planetary Gearbox adalah desain koaksialnya , di mana poros masukan dan poros keluaran berbagi garis tengah yang sama.
Defleksi poros minimal
Penyelarasan gigi yang lebih baik
Mengurangi penumpukan toleransi mekanis
Sebaliknya, sistem roda gigi dengan poros offset atau beberapa tahapan transmisi sering kali menimbulkan kelonggaran mekanis tambahan yang meningkatkan reaksi balik. Susunan roda gigi planetary koaksial yang ringkas menjaga pengikatan gigi lebih rapat dan presisi.
Gearbox planetary memiliki rangkaian roda gigi internal yang sangat kompak . Torsi bergerak melalui jalur pendek dan langsung dari poros masukan ke pembawa keluaran.
Ada lebih sedikit komponen yang terlibat dalam transmisi daya
Akumulasi jarak bebas antar elemen mekanis lebih sedikit
Mengurangi peluang terjadinya kelonggaran rotasi
Struktur kompak ini memainkan peran utama dalam mencapai reaksi balik yang rendah dan akurasi posisi yang tinggi.
Gearbox planet modern diproduksi menggunakan teknologi pemesinan roda gigi canggih , seperti:
Hobbing roda gigi CNC
Penggilingan gigi
Perlakuan panas yang presisi
Inspeksi penyelarasan laser
Proses manufaktur ini menghasilkan profil gigi roda gigi yang sangat akurat dengan toleransi yang sangat ketat.
Kontak gigi yang konsisten
Mengurangi jarak antar gigi yang saling bertautan
Nilai reaksi yang lebih rendah
Pada gearbox planetary kelas atas, reaksi balik dapat dikurangi hingga 1–3 menit busur , yang jauh lebih rendah dibandingkan banyak peredam gigi konvensional.
Serangan balik pada sistem roda gigi sering kali meningkat seiring waktu karena keausan gigi roda gigi . Gearbox planetary mengurangi masalah ini karena beban dibagi ke beberapa planet gear.
Menurunkan tekanan pada masing-masing gigi
Mengurangi keausan jangka panjang
Akurasi pengikatan gigi tetap terjaga
Karena keausan roda gigi lebih lambat dan merata, gearbox planetary dapat mempertahankan kinerja reaksi balik yang rendah untuk masa pakai yang lebih lama.
Banyak gearbox planetary presisi menggabungkan fitur teknik khusus yang dirancang untuk meminimalkan reaksi balik.
Sistem roda gigi yang dimuat sebelumnya
Pengaturan roda gigi planet ganda
Teknologi roda gigi terpisah
Mekanisme anti-reaksi balik pegas
Penyempurnaan desain ini memastikan gigi roda gigi tetap terpasang erat selama perubahan arah , sehingga secara signifikan mengurangi putaran rotasi.
Gearbox planetary dirancang dengan kekakuan struktural yang tinggi , yang membantu menjaga keselarasan gigi secara presisi bahkan di bawah beban berat.
Pembengkokan poros
Ketidaksejajaran gigi
Perkembangan izin yang berlebihan
Mempertahankan keselarasan yang tepat memastikan kontak gigi yang konsisten , yang secara langsung berkontribusi terhadap reaksi yang lebih rendah dan kontrol gerakan yang lebih mulus.
Dibandingkan dengan desain girboks umum lainnya, girboks planetary umumnya memberikan kinerja serangan balik yang unggul.
| Tipe Gearbox | Level Backlash | Alasan |
|---|---|---|
| Gearbox Planet | Rendah | Keterlibatan beberapa gigi |
| Gearbox Pacu | Sedang | Kontak pasangan gigi tunggal |
| Gearbox Cacing | Tinggi | Kontak geser dan jarak bebas lebih besar |
| Gearbox Heliks | Sedang | Kontak yang ditingkatkan tetapi jalur pemuatan lebih sedikit |
Karena karakteristik ini, gearbox planetary lebih disukai untuk otomatisasi presisi dan sistem yang digerakkan oleh servo.
Gearbox planetary mencapai reaksi balik yang lebih rendah dibandingkan kebanyakan jenis roda gigi lainnya karena desain mekanisnya yang unik dan rekayasa presisi . Keuntungan utama meliputi:
Beberapa roda gigi planet berbagi beban
Pertunangan gigi simetris
Penyelarasan poros koaksial
Jalur transmisi torsi kompak
Manufaktur dengan presisi tinggi
Ketahanan aus jangka panjang
Fitur-fitur ini memungkinkan gearbox planetary menghasilkan akurasi posisi yang sangat baik, transfer torsi yang mulus, dan kinerja yang andal dalam aplikasi yang menuntut seperti robotika, mesin CNC, peralatan semikonduktor, dan sistem otomasi industri..
Untuk aplikasi yang memerlukan kontrol gerak presisi tinggi dan putaran rotasi minimal , gearbox planetary dengan reaksi balik rendah tetap menjadi salah satu solusi gearbox paling efektif dan banyak diadopsi dalam teknik modern.
Serangan balik dapat memengaruhi kinerja dalam aplikasi tertentu, terutama aplikasi yang memerlukan pemosisian tepat dan perubahan arah berulang.
Kesalahan penentuan posisi
Akurasi kontrol berkurang
Getaran selama pembalikan arah
Kebisingan dalam sistem berkecepatan tinggi
Namun, di sebagian besar sistem otomasi industri, reaksi balik yang terkendali sepenuhnya dapat diterima dan sering kali diperlukan untuk ketahanan dan efisiensi.
Faktanya, menghilangkan serangan balik sepenuhnya akan menimbulkan gesekan dan keausan gigi yang berlebihan , yang akan mengurangi umur gearbox.
Oleh karena itu, tujuan desain gearbox bukan untuk menghilangkan reaksi balik tetapi untuk meminimalkan dan mengendalikannya.
Planetary Gearbox dengan backlash rendah sangat penting dalam banyak sistem kontrol gerak modern yang penentuan posisi presisi, kemampuan pengulangan, dan perubahan arah yang mulus . mengutamakan Serangan balik mengacu pada jarak kecil antara gigi gigi selama transmisi, dan meminimalkannya memungkinkan alat berat mencapai akurasi yang lebih tinggi, respons yang lebih cepat, dan stabilitas yang lebih baik..
Gearbox planetary backlash rendah banyak digunakan dalam industri yang akurasi posisi tingkat mikron dan kinerja dinamis tinggi . memerlukan Di bawah ini adalah aplikasi paling umum di mana gearbox planetary backlash rendah memainkan peran penting.
Robot industri memerlukan kontrol gerakan yang sangat presisi untuk melakukan tugas-tugas seperti perakitan, pengelasan, pengemasan, dan penanganan material. Sendi robotik sering kali berubah arah dan harus menjaga posisi akurat selama gerakan kompleks.
Akurasi posisi tinggi
Transmisi torsi halus
Respon cepat terhadap perubahan arah
Pengulangan yang stabil
Pada lengan robot, serangan balik dalam jumlah kecil sekalipun dapat menyebabkan kesalahan posisi atau getaran , yang dapat mempengaruhi kualitas produksi. Oleh karena itu, sistem robotik presisi biasanya mengintegrasikan motor servo yang dikombinasikan dengan peredam roda gigi planetary backlash rendah.
Mesin Computer Numerical Control (CNC) bergantung pada gerakan linier dan putar yang sangat akurat untuk memproduksi komponen presisi. Komponen seperti sekrup timah, sekrup bola, dan sumbu putar sering kali mengandalkan gearbox planetary untuk penguatan torsi.
Jalur pemotongan yang akurat
Pergerakan alat halus
Kualitas pemesinan yang konsisten
Mengurangi kesalahan posisi
Jika serangan balik terlalu besar, alat berat mungkin mengalami penyimpangan jalur pahat , yang secara langsung memengaruhi akurasi dimensi dan penyelesaian permukaan komponen mesin.
Industri semikonduktor memerlukan sistem otomasi presisi sangat tinggi untuk proses seperti penanganan wafer, litografi, dan inspeksi chip.
Mesin yang digunakan dalam fabrikasi semikonduktor beroperasi pada tingkat akurasi mikron atau bahkan nanometer , yang berarti komponen transmisi mekanis harus menghasilkan kinerja serangan balik yang sangat rendah.
Penempatan wafer presisi tinggi
Gerakan stabil selama operasi kecepatan tinggi
Mengurangi getaran dan kesalahan mekanis
Gearbox ini biasanya digunakan pada robot transfer wafer, tahapan penyelarasan, dan sistem inspeksi otomatis.
Jalur pengemasan modern mengandalkan gerakan tersinkronisasi berkecepatan tinggi untuk melakukan tugas-tugas seperti pengisian, pelabelan, penyegelan, dan penyortiran produk.
Mesin pengemas sering kali memerlukan gerakan start-stop yang sering dan perubahan arah yang cepat , sehingga sistem gigi backlash rendah menjadi penting.
Penempatan produk yang tepat
Penempatan label yang akurat
Sinkronisasi konveyor yang lancar
Efisiensi produksi berkecepatan tinggi
Tanpa transmisi reaksi balik yang rendah, sistem pengemasan mungkin mengalami ketidakselarasan, penempatan produk yang tidak konsisten, atau getaran mekanis.
Perangkat medis sering kali memerlukan sistem gerak yang sangat terkontrol untuk memastikan pengoperasian yang aman dan andal. Dalam aplikasi seperti robot bedah, sistem pencitraan, dan otomatisasi laboratorium , transmisi mekanis yang presisi sangat penting.
Akurasi gerakan tinggi
Pengoperasian yang tenang dan lancar
Kinerja jangka panjang yang andal
Kontrol gerakan mikro yang stabil
Misalnya, sistem robot bedah harus melakukan pergerakan instrumen dengan tepat , dan serangan balik apa pun dapat mengurangi keakuratan kontrol ahli bedah.
Dalam teknik dirgantara, komponen kontrol gerak harus memenuhi persyaratan presisi, keandalan, dan daya tahan yang sangat ketat.
Sistem penentuan posisi antena satelit
Mekanisme kendali pesawat
Robotika luar angkasa dan perangkat eksplorasi
Sistem ini memerlukan penentuan posisi sudut yang tepat dan transmisi torsi yang stabil , bahkan dalam kondisi lingkungan yang keras.
Gearbox planetary memberikan desain kompak dan kepadatan torsi tinggi yang diperlukan untuk aplikasi luar angkasa dengan tetap menjaga reaksi minimal.
Robot bergerak otonom dan kendaraan berpemandu otomatis mengandalkan sistem drivetrain yang presisi untuk bernavigasi secara akurat di gudang dan fasilitas produksi.
Kontrol roda yang tepat
Akselerasi dan deselerasi yang halus
Pelacakan jalur yang akurat
Peningkatan stabilitas gerakan
Dalam platform mobilitas robotik, penundaan mekanis sekecil apa pun dapat menyebabkan kesalahan navigasi atau pergerakan yang tidak efisien , sehingga transmisi gigi backlash rendah menjadi sangat penting.
Peralatan pencetakan berkecepatan tinggi memerlukan sinkronisasi yang sangat presisi antara roller, sistem pengumpanan, dan kepala pencetakan.
Penempatan kertas atau film yang tepat
Penyelarasan pencetakan yang konsisten
Mengurangi getaran pada kecepatan tinggi
Mempertahankan kontrol gerakan yang tepat sangat penting untuk memastikan kualitas cetak yang jelas dan penempatan label yang akurat.
Mesin pemotongan dan pengukiran laser memerlukan sistem penentuan posisi yang sangat akurat untuk mengontrol jalur sinar laser.
Pergerakan kepala laser yang tepat
Pemotongan kontur halus
Detail ukiran yang akurat
Serangan balik pada sistem gerak dapat menyebabkan penyimpangan pemotongan atau pola tidak beraturan , yang berdampak negatif pada kualitas produk.
Sistem perakitan otomatis sering kali melibatkan unit pengambilan dan penempatan robot, platform penentuan posisi, dan sistem sinkronisasi konveyor.
Penempatan komponen yang tepat
Gerakan berulang berkecepatan tinggi
Penyelarasan mekanis yang stabil
Sistem ini memerlukan pengulangan yang konsisten untuk memastikan bahwa komponen dirakit secara akurat selama produksi massal.
Sistem Planetary Gearbox dengan reaksi balik yang rendah sangat penting bagi industri yang menuntut presisi tinggi, kontrol gerakan halus, dan penentuan posisi yang akurat . Strukturnya yang ringkas, distribusi beban yang seimbang, dan desain roda gigi yang presisi menjadikannya ideal untuk sistem otomasi tingkat lanjut.
Robotika industri
Peralatan mesin CNC
Manufaktur semikonduktor
Otomatisasi pengemasan
Peralatan medis
Sistem luar angkasa
Robot seluler dan AGV
Mesin percetakan
Sistem pemotongan laser
Jalur perakitan otomatis
Seiring dengan terus berkembangnya otomasi industri, permintaan akan gearbox planetary berpresisi tinggi dan reaksi balik yang rendah akan terus meningkat, mendukung pengembangan teknologi kontrol gerak yang lebih cerdas, lebih cepat, dan lebih akurat..
Planetary Gearbox banyak digunakan dalam sistem gerak presisi tinggi karena secara alami memberikan reaksi rendah dan kepadatan torsi tinggi . Namun, untuk aplikasi seperti robotika, permesinan CNC, peralatan semikonduktor, dan sistem otomasi, para insinyur harus mengurangi reaksi balik ke tingkat yang sangat kecil untuk memastikan pemosisian yang tepat dan kontrol gerakan yang mulus.
Serangan balik tidak dapat sepenuhnya dihilangkan karena jarak kecil antara gigi roda gigi diperlukan untuk pelumasan, ekspansi termal, dan kelancaran pengoperasian . Sebaliknya, para insinyur fokus pada meminimalkan dan mengendalikan reaksi balik melalui desain canggih, manufaktur presisi, dan teknik perakitan yang dioptimalkan.
Di bawah ini adalah metode rekayasa terpenting yang digunakan untuk mengurangi reaksi balik pada gearbox planetary.
Salah satu cara paling efektif untuk mengurangi reaksi balik adalah melalui pembuatan roda gigi dengan presisi tinggi.
Hobbing roda gigi CNC
Pembentukan gigi
Penggilingan gigi presisi
Penyelesaian super
Penggilingan roda gigi sangat penting karena menghasilkan profil gigi yang sangat akurat dan permukaan kontak yang halus . Jika gigi roda gigi diproduksi dengan toleransi yang ketat dan geometri yang presisi , jarak antar roda gigi yang menyatu akan berkurang secara signifikan.
Peningkatan keterlibatan gigi
Mengurangi permainan rotasi
Transmisi torsi lebih konsisten
Penggerindaan gigi presisi tinggi biasanya digunakan pada gearbox planetary servo dan sistem kontrol gerak berkinerja tinggi.
Solusi teknik umum lainnya adalah penggunaan mekanisme preload di dalam gearbox.
Pemuatan awal menerapkan gaya terkendali yang mendorong gigi gigi ke dalam kontak konstan , meminimalkan celah yang menyebabkan serangan balik. Hal ini dapat dicapai melalui beberapa metode desain:
Sistem roda gigi pegas
Pengaturan gigi terpisah
Pramuat gigi ganda
Dengan diterapkannya beban awal, gigi roda gigi tetap terpasang erat selama perubahan arah , sehingga mengurangi penundaan sebelum transmisi torsi dilanjutkan.
Pendekatan ini sangat efektif dalam aplikasi servo presisi di mana sering terjadi gerakan mundur.
Beberapa gearbox planetary presisi tinggi menggunakan konfigurasi roda gigi planet ganda . Dalam desain ini, dua roda gigi dipasang pada pembawa planet yang sama dan dipasang satu sama lain.
Penghapusan jarak gigi gigi
Peningkatan stabilitas kontak
Mengurangi getaran selama perubahan arah
Sistem roda gigi planet ganda sering digunakan dalam peralatan otomasi kelas atas dan robotika presisi , yang memerlukan serangan balik yang sangat rendah.
Desain gigi roda gigi memainkan peran penting dalam pengurangan serangan balik. Insinyur menggunakan teknik pengoptimalan profil gigi tingkat lanjut untuk meningkatkan keterlibatan gigi.
Profil gigi involute yang dimodifikasi
Sudut tekanan yang dioptimalkan
Rasio kontak yang ditingkatkan
Dengan merancang bentuk gigi dan area kontak secara hati-hati, para insinyur dapat memastikan bahwa roda gigi menyatu lebih erat dan merata , sehingga mengurangi jarak bebas yang tidak perlu di antara gigi.
Geometri yang dioptimalkan ini juga meningkatkan distribusi beban dan mengurangi kebisingan mekanis.
Serangan balik tidak hanya dipengaruhi oleh gigi gir; hal ini juga dapat dipengaruhi oleh pergerakan poros dan jarak bebas bantalan.
Bantalan bola kontak sudut
Bantalan rol tirus
Sistem bantalan yang dimuat sebelumnya
Bantalan ini membantu menjaga posisi poros tetap stabil dan pergerakan radial minimal , memastikan gigi roda gigi tetap sejajar dengan benar selama pengoperasian.
Penyelarasan poros yang stabil secara langsung berkontribusi terhadap serangan balik yang lebih rendah dan putaran yang lebih mulus.
Bahkan dengan roda gigi yang diproduksi dengan sempurna, perakitan yang tidak tepat dapat menimbulkan reaksi yang tidak diinginkan. Oleh karena itu, toleransi perakitan dan prosedur penyelarasan yang ketat sangat penting.
Jarak gigi
Bantalan pramuat
Penjajaran poros
Penempatan operator
Alat pengukuran presisi seperti sistem penyelarasan laser dan mesin pengukur koordinat (CMM) sering digunakan untuk memverifikasi keakuratan gearbox.
Mempertahankan toleransi perakitan yang ketat memastikan bahwa spesifikasi reaksi balik yang dirancang tercapai secara konsisten.
Rumah gearbox harus memberikan dukungan struktural yang kuat untuk menjaga keselarasan gigi yang akurat di bawah beban.
Jika housing tertekuk atau berubah bentuk selama pengoperasian, penyelarasan gigi dapat bergeser, sehingga meningkatkan serangan balik.
Bahan berkekuatan tinggi
Geometri struktur yang diperkuat
Permukaan pemasangan yang dikerjakan dengan mesin presisi
Struktur rumah yang kokoh memastikan posisi roda gigi tetap stabil bahkan di bawah beban torsi yang berat , membantu mempertahankan serangan balik yang rendah sepanjang masa pakai kotak roda gigi.
Salah satu keuntungan yang melekat pada desain Planetary Gearbox adalah penggunaan beberapa roda gigi planet yang berbagi beban secara bersamaan.
Biasanya, roda gigi planetary mencakup tiga atau lebih roda gigi planet yang didistribusikan secara merata di sekitar roda gigi matahari. Keterlibatan multi-poin ini memberikan:
Distribusi beban seimbang
Mengurangi jarak bebas gigi individu
Peningkatan stabilitas rotasi
Karena beberapa gigi diaktifkan secara bersamaan, sistem secara alami mengalami putaran rotasi yang lebih sedikit dibandingkan dengan transmisi pasangan gigi tunggal.
Fitur struktural ini adalah salah satu alasan utama mengapa gearbox planetary memiliki reaksi balik yang lebih rendah dibandingkan banyak jenis gearbox lainnya.
Daya tahan roda gigi dan stabilitas serangan balik juga dapat ditingkatkan melalui perawatan permukaan tingkat lanjut dan proses perlakuan panas.
Karburasi
Nitridasi
Pengerasan induksi
Perawatan ini meningkatkan kekerasan permukaan dan ketahanan aus , yang membantu roda gigi mempertahankan bentuk dan dimensi aslinya dalam jangka waktu pengoperasian yang lama.
Dengan mencegah keausan dini, perawatan ini membantu memastikan bahwa reaksi balik tidak meningkat secara signifikan seiring berjalannya waktu.
Mengurangi reaksi balik pada Planetary Gearbox memerlukan kombinasi rekayasa presisi, teknik manufaktur canggih, dan desain mekanis yang dioptimalkan.
Penggilingan gigi presisi
Mekanisme roda gigi yang dimuat sebelumnya
Sistem roda gigi planet ganda
Geometri gigi roda gigi yang dioptimalkan
Bantalan presisi tinggi
Toleransi perakitan yang ketat
Struktur perumahan yang kaku
Keterlibatan roda gigi multi-planet
Perawatan permukaan tingkat lanjut
Dengan mengintegrasikan solusi teknik ini, gearbox planetary modern dapat mencapai tingkat reaksi balik yang sangat rendah dengan tetap menjaga daya tahan, efisiensi, dan transmisi torsi yang mulus..
Hal ini menjadikan gearbox planetary pilihan utama untuk aplikasi presisi tinggi seperti robotika, mesin CNC, manufaktur semikonduktor, dan sistem otomasi canggih yang memerlukan kontrol gerakan yang akurat.
Saat membandingkan jenis girboks yang berbeda, sistem roda gigi planetary secara konsisten menawarkan presisi yang lebih baik dan reaksi balik yang lebih rendah.
| Tipe Gearbox Backlash | Tingkat Backlash | Presisi |
|---|---|---|
| Gearbox Planet | Rendah | Sangat Tinggi |
| Gearbox Pacu | Sedang | Sedang |
| Gearbox Cacing | Tinggi | Lebih rendah |
| Gearbox Heliks | Sedang | Tinggi |
Karena keunggulan ini, gearbox planetary banyak digunakan dalam otomatisasi presisi dan sistem motor servo.
Memilih gearbox planetary yang tepat memerlukan evaluasi beberapa parameter utama:
Pilih gearbox dengan rating backlash yang sesuai untuk aplikasi Anda, seperti ≤5 menit busur untuk sistem gerak presisi.
Gearbox planetary menawarkan rasio mulai dari 3:1 hingga lebih dari 100:1 , tergantung pada jumlah tahapan roda gigi.
Pastikan gearbox dapat menangani torsi maksimum yang dibutuhkan tanpa keausan berlebihan.
Gearbox harus sesuai dengan ukuran poros motor, antarmuka pemasangan, dan kecepatan pengoperasian.
Pertimbangkan faktor-faktor seperti:
Suhu
Memuat siklus
Getaran
Operasi tugas berkelanjutan
Gearbox planetary yang dipilih dengan benar memastikan kinerja tinggi, masa pakai yang lama, dan kontrol gerakan yang akurat.
Semua sistem roda gigi, termasuk roda gigi planetary, mempunyai tingkat reaksi balik tertentu . Jarak kecil antara gigi roda gigi ini diperlukan untuk pelumasan, ekspansi termal, dan kelancaran pengoperasian.
Namun, berkat desain canggih, keterlibatan beberapa gigi, dan manufaktur presisi , gearbox planetary mempertahankan reaksi balik yang jauh lebih rendah dibandingkan dengan sistem roda gigi tradisional..
Akurasi posisi tinggi
Transmisi torsi halus
Distribusi beban yang sangat baik
Kinerja jangka panjang yang andal
Untuk aplikasi yang memerlukan kontrol gerak presisi tinggi , planetary gearbox dengan reaksi balik rendah tetap menjadi salah satu solusi mekanis paling efisien dan andal yang tersedia dalam sistem otomasi modern.
Singkatnya, gearbox planetary memang memiliki reaksi balik, namun melalui rekayasa presisi dan desain roda gigi yang dioptimalkan, hal ini diminimalkan untuk memastikan akurasi gerakan, daya tahan, dan kinerja yang unggul dalam aplikasi industri yang menuntut.
