Када су у питању компактни прецизни системи кретања , НЕМА 11 корачни мотор се истиче као врхунски избор за инжењере, дизајнере аутоматизације и ентузијасте роботике. Дизајнирани да испоруче високог обртног момента , глатко кретање и прецизно позиционирање у малом паковању, НЕМА 11 корачни мотори играју кључну улогу у модерној технологији где су простор и тачност неопходни.
У овом водичу ћемо заронити дубоко у оно што НЕМА 11 корачни мотор чини изузетним, истражићемо његове карактеристике, предности, апликације и пружити стручне увиде о томе како да изаберете најбољи модел за свој пројекат.
Термин НЕМА 11 се односи на величину оквира корачног мотора коју је стандардизовала Национална асоцијација произвођача електричне енергије (НЕМА) . „11“ означава да мотор има квадратну предњу плочу од 1,1 инча (28 мм) . Ова компактна величина га чини идеалним за апликације са ограниченим простором где су прецизна контрола и поновљивост од кључне важности.
Корачни мотор ради тако што дели пуну ротацију на више једнаких корака , омогућавајући прецизно угаоно кретање без потребе за системима повратне спреге као што су енкодери. У случају НЕМА 11, упркос малим димензијама, пружа одличну густину обртног момента и искорачење високе резолуције , често у опсегу од 1,8° по кораку (200 корака по обртају).
НЕМА 11 корачни мотори су познати по свом компактном дизајну, прецизној контроли и свестраности у широком спектру индустријских и потрошачких апликација. Иако деле исте стандардне монтажне димензије (величина оквира од 1,1 инча или 28 мм) , долазе у неколико типова и конфигурација како би задовољиле различите потребе за перформансама.
Разумевање различитих типова НЕМА 11 корачних мотора је од суштинског значаја када бирате прави модел за вашу специфичну примену. Сваки тип варира у унутрашњој структури, електричној конфигурацији, излазном моменту и контролним карактеристикама , омогућавајући оптимизоване перформансе у различитим окружењима.
Корачни мотори са сталним магнетом (ПМ) су међу најједноставнијим типовима НЕМА 11 дизајна. Они користе ротор перманентног магнета који је у интеракцији са магнетним пољем које стварају намотаји статора.
Ротор је направљен од магнетизованог материјала са наизменичним северним и јужним полом.
Свака активација завојнице доводи до поравнања ротора са магнетним пољем, што резултира степенастом ротацијом.
Углови степеница су обично 7,5° или 15° , што је веће у поређењу са хибридним типовима.
Ниска цена и једноставан дизајн
Погодно за апликације са малим брзинама и малим обртним моментом
Лако се контролише без сложених драјвера
Користи се у једноставних система позиционирања , индикаторима и малим инструментима који не захтевају високу прецизност.
Корачни мотори са променљивом релукцијом користе ротор од меког гвожђа без трајних магнета. Уместо тога, они се ослањају на принцип магнетног отпора - ротор се помера да би смањио магнетни отпор између полова статора.
Ротор има зупце који се поравнавају са статором када се активирају магнетна поља.
Углови корака су обично 7,5° или мањи.
Ради тихо и може постићи велике брзине корака.
Висока резолуција корака
Брзо време одзива
Нема обртног момента (нема обртног момента када је без напајања)
Идеалан за оптичке системе, штампаче и инструменте где су брзина и прецизност важнији од обртног момента.
Хибридни корачни мотор је најчешћи и најнапреднији тип НЕМА 11 корачног мотора . Комбинује најбоље карактеристике дизајна са сталним магнетом (ПМ) и са променљивом релукцијом (ВР) , што резултира супериорном густином обртног момента, прецизношћу и неометаним радом.
Ротор садржи зубе и трајне магнете за побољшање магнетне интеракције.
Типични углови корака су 1,8° (200 корака/окрет) или 0,9° (400 корака/окр.).
Пружа висок излазни обртни момент и одличну тачност позиционирања у компактном оквиру.
Висок однос обртног момента и величине
Глатко кретање са микрокораком
Висока поновљивост положаја
Доступан у биполарним и униполарним конфигурацијама ожичења
Широко се користи у 3Д штампачима, медицинским уређајима, минијатурним ЦНЦ системима, роботици и механизмима камера.
Осим њихове механичке структуре, НЕМА 11 корачни мотори су такође категорисани на основу њихове конфигурације електричног намотаја . Два главна типа су биполарни и униполарни мотори.
Биполарни мотори имају два намотаја (фазе), а струја мора да промени смер у сваком калему да би променила поларитет. Ово захтева биполарни драјвер (конфигурација Х-моста).
Обезбедите већи обртни момент јер се увек користи цео намотај.
Захтевају софистицираније драјвере за руковање тренутним преокретом.
Омогућите глатко кретање и бољу ефикасност.
Максимални излазни обртни момент
Већа ефикасност при великим оптерећењима
Идеалан за прецизне системе контроле кретања
Користи се у роботици, индустријској аутоматизацији и опреми за аутоматизацију лабораторија.
Униполарни мотори имају централне намотаје , омогућавајући струји да тече само у једном правцу. Свака фаза има два намотаја који се могу активирати наизменично без преокретања струје.
Лакше за вожњу са једноставнијом електроником.
Нешто мањи излазни обртни момент због неактивних делова завојнице током рада.
За контролу је потребно мање компоненти.
Једноставније коло
Нижи трошкови возача
Добро за лаке апликације
Обично се налази у образовним комплетима, малим поставкама аутоматизације и уређајима мале снаге.
У одређеним апликацијама где појачање обртног момента или финије позиционирање , је потребно корачни мотори са зупчаником НЕМА 11 . користе се Ови мотори имају прецизан мењач причвршћен на излазну осовину.
Преносни односи се обично крећу од 5:1 до 100:1 , у зависности од захтева за обртним моментом и брзином.
Мењач повећава излазни обртни момент и резолуцију.
Може да издржи већа механичка оптерећења упркос малој величини рама.
Повећан излаз обртног момента
Побољшана прецизност позиционирања
Смањена брзина за глаткију контролу
Користи се у роботским рукама, медицинским системима за дозирање и аутоматизованим платформама за позиционирање.
За апликације са линеарним кретањем , НЕМА 11 мотори се често комбинују са интегрисаним водећим завртњима да формирају линеарне актуаторе . Ово елиминише потребу за спољним спојницама или везама.
Осовина мотора је замењена прецизним водећим завртњем.
Претвара ротационо кретање директно у линеарно померање.
Доступан са различитим опцијама нагиба олова за прилагођену линеарну брзину и прецизност.
Компактан дизајн који штеди простор
Елиминише зазор од механичких спојница
Висока линеарна тачност и поновљивост
Уобичајено у 3Д штампачима, лабораторијској аутоматизацији, системима оптичког фокусирања и минијатурним ЦНЦ машинама.
Најновија генерација НЕМА 11 корачних мотора интегрише ротациони енкодер за контролу затворене петље . За разлику од традиционалних корачних система отворене петље, модели затворене петље пружају повратне информације у реалном времену како би се осигурало прецизно праћење положаја.
Опремљен уграђеним енкодерима за верификацију положаја.
Аутоматски исправља све пропуштене кораке или грешке током рада.
Комбинује ефикасност степер контроле са прецизношћу серво система.
Нема губитка корака
Већи обртни момент при великим брзинама
Смањене вибрације и бука
Енергетски ефикасан рад
Идеалан за роботске прецизне системе, алате за аутоматизацију и врхунске медицинске инструменте где су поузданост и тачност критични.
Избор правог типа НЕМА 11 корачног мотора зависи од вашег специфичног обртног момента, брзине, прецизности и захтева за контролом . Од основних типова перманентних магнета до напредних хибридних модела затворене петље , разноврсност НЕМА 11 корачних мотора омогућава им да се неприметно уклапају у широк спектар апликација за контролу покрета.
Без обзира да ли ваш пројекат захтева једноставно ротационо кретање, , фино линеарно позиционирање , или прецизност вођену повратном спрегом , постоји НЕМА 11 конфигурација корачног мотора дизајнирана да задовољи ваше потребе ефикасно и поуздано.
НЕМА 11 корачни мотори раде на основном принципу електромагнетне индукције и степенастог кретања , омогућавајући прецизну контролу ротационог положаја мотора без потребе за сензорима повратне спреге. Упркос својој компактној величини, ови мотори су у стању да остваре високу прецизност позиционирања , , глатко кретање и одличну поновљивост , што их чини основним компонентама у многим апликацијама вођеним прецизношћу.
Корачни мотор претвара електричне импулсе у механичку ротацију . Сваки импулс помера осовину мотора кроз фиксни угаони корак , обично 1,8° по кораку у стандардном НЕМА 11 мотору. Контролисањем редоследа, фреквенције и поларитета ових импулса, корисници могу прецизно да контролишу брзину, правац и положај.
За разлику од ДЦ или серво мотора који се ослањају на континуирану ротацију, корачни мотори се крећу постепено , због чега се често називају дигиталним моторима . Ово постепени покрет омогућава тачно позиционирање без потребе за спољним енкодерима.
Да бисте разумели како НЕМА 11 корачни мотор ради, корисно је испитати његове главне унутрашње компоненте:
Стационарни део мотора, који се састоји од више електромагнетних намотаја распоређених у фазама. Ови калемови се напајају одређеним редоследом да би се створило ротирајуће магнетно поље.
Ротирајућа компонента, обично направљена од магнетизоване осовине са зупцима који су у интеракцији са магнетним пољем статора. У хибридним корачним моторима (уобичајено у НЕМА 11 моделима), ротор комбинује карактеристике перманентног магнета и дизајна променљиве релуктанције за побољшане перформансе.
Подржите ротор и омогућите глатку и стабилну ротацију , минимизирајући механичко трење.
Излазна осовина преноси механичко кретање на повезано оптерећење или механизам, као што је водећи вијак или зупчаник.
Када струја пролази кроз намотаје статора, она производи магнетно поље око завојнице под напоном. Ротор , који је магнетизован, поравнава се са овим пољем како би се смањио магнетни отпор.
Како корачни драјвер покреће сваки калем (или фазу) у низу, магнетно поље ротира око статора . Ротор непрекидно прати променљиве магнетне полове, окрећући се у дискретним корацима.
Свака активација помера ротор за један угао корака , обично 1,8° за НЕМА 11 моторе. Дакле, пуна ротација (360°) захтева 200 корака . Са драјверима за микрокораке , мотор може да подели сваки корак на мање микрокораке (до 256 по кораку), производећи изузетно глатко кретање.
Мицростеппинг је кључна карактеристика која побољшава перформансе НЕМА 11 корачних мотора. Уместо пуњења једне фазе у исто време, микрокорак постепено прилагођава однос струје између фаза. Ова техника ствара средње позиције између пуних корака, што резултира:
Смањене вибрације и бука
Глатко кретање
Већа прецизност положаја
Побољшана линеарност обртног момента
Микроскоп омогућава да НЕМА 11 мотори раде ефикасно чак и у апликацијама које захтевају микроскопску контролу покрета , као што су 3Д штампачи, микроскопи и системи камера.
НЕМА 11 корачни мотори су доступни у две главне конфигурације : биполарни и униполарни.
Садржи две завојнице (фазе) које захтевају преокрет струје да би се променио поларитет.
Понудите већи излазни обртни момент јер се користи цео намотај.
потребан је драјвер Х-моста . За правилну контролу струје
Уобичајено у индустријским и роботским апликацијама због њихове ефикасности.
Имају намотаје са централним резом , омогућавајући струји да тече у једном смеру кроз сваку половину завојнице.
Лакше за контролу, али испоручују мањи обртни момент од биполарних модела.
Погодно за једноставније системе управљања или апликације мале снаге.
Већина модерних НЕМА 11 мотора је дизајнирана као биполарна , јер ова конфигурација обезбеђује бољу густину обртног момента и перформансе за компактне системе.
Јединствена карактеристика корачних мотора је инверзна веза између обртног момента и брзине . При малим брзинама, мотор може испоручити максимални обртни момент који се смањује како се брзина повећава због индуктивне реактансе и заостајања струје.
Да бисте оптимизовали перформансе:
Користите драјвере са контролом струје да бисте одржали конзистентан обртни момент.
Избегавајте прекорачење номиналне брзине мотора да бисте спречили губитак корака или застој.
Примените профиле убрзања за глатко покретање и успоравање.
Степер драјвер претвара контролне сигнале из микроконтролера или ПЛЦ-а у струјне импулсе за намотаје мотора. Возач одређује који калем ће укључити , јачину струје и време сваког корака.
Напредна функција драјвера:
Могућност микрокорака
Заштита од прекомерне струје и прегревања
Динамичко подешавање струје
Опције повратне информације затворене петље
Када су упарени са контролером покрета , НЕМА 11 мотори постижу програмабилне и поновљиве секвенце покрета , идеалне за задатке прецизне аутоматизације.
Већина корачних мотора, укључујући НЕМА 11, традиционално ради у режиму отворене петље , што значи да се не ослањају на повратне информације да би потврдили позицију. Међутим, савремени системи све више користе контролу затворене петље , интегришући енкодер за праћење стварне позиције и прилагођавање у складу са тим.
Нема пропуштених корака
Већи обртни момент при великим брзинама
Смањено стварање топлоте
Побољшана ефикасност и тачност
Овај хибридни приступ комбинује једноставност контроле степера са прецизношћу серво система.
Да резимирамо, НЕМА 11 корачни мотори раде на:
Напајање намотаја статора у контролисаној секвенци.
Генерисање ротирајућег магнетног поља.
Узрокујући да ротор прати у дискретним, прецизним корацима.
Коришћење микрокорака за прецизирање покрета и смањење вибрација.
Одржавање тачног, поновљивог покрета без сензора положаја.
Ова способност трансформације дигиталних контролних сигнала у прецизно механичко кретање је оно што НЕМА 11 моторе чини незамјењивим у минијатурној аутоматизацији, роботици и медицинској технологији.

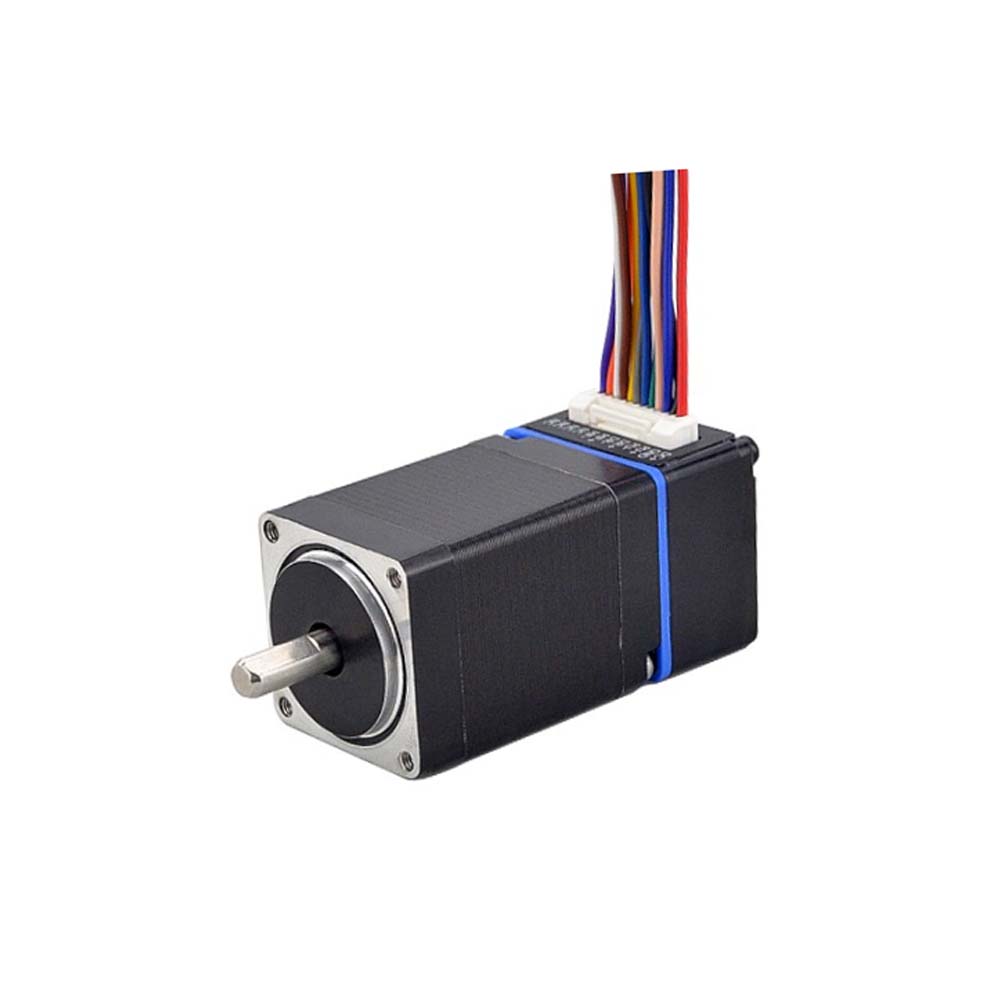

НЕМА 11 корачни мотор нуди мали отисак са величином рама од само 28 к 28 мм, што га чини погодним за апликације где је оптимизација простора приоритет. Његова компактна конструкција омогућава интеграцију у системе микро-аутоматизације , 3Д штампаче, , лабораторијске инструменте и медицинске уређаје.
Ови мотори се истичу у перформансама микрокорака , дајући глатко кретање и фину контролу положаја . Са драјверима за микростеппинг, резолуција се може повећати до 1/16 или чак 1/32 корака , постижући невероватну прецизност и глатко кретање при малој брзини.
Упркос својој величини, НЕМА 11 корачни мотор може да произведе обртне моменте у распону од 6 до 20 оз-ин (0,04 до 0,14 Н·м) . То га чини одличним за лаке аутоматске системе који захтевају и обртни момент и прецизност.
Ови мотори обично раде у опсегу напона од 2В до 12В , у зависности од типа намотаја, и могу да поднесу струје до 1,5А . Ово омогућава компатибилност са широким спектром покретача мотора и контролних система.
Конструисани са висококвалитетним лежајевима и осовинама од нерђајућег челика , НЕМА 11 корачни мотори су дизајнирани за континуирани рад у захтевним окружењима. Они могу да одрже перформансе током милиона корака уз минимално хабање.
За разлику од серво мотора који захтевају енкодере за повратну информацију о положају, НЕМА 11 корачни мотори постижу прецизну контролу кроз бројање корака , што поједностављује дизајн и смањује трошкове.
Корачни мотори инхерентно држе своју позицију када су заустављени, чинећи НЕМА 11 идеалним за апликације које захтевају стабилно позиционирање без вибрација — као што су кардани камере или системи оптичког поравнања.
У поређењу са серво системима, НЕМА 11 корачни мотори су приступачнији док и даље пружају изузетне перформансе за апликације са малим оптерећењем.
Ови мотори раде беспрекорно са напредним микроконтролерима (као што су Ардуино, Распберри Пи и СТМ32) и модерним драјверима корака , омогућавајући лаку интеграцију у ИоТ уређаје и платформе за аутоматизацију.
Без четкица или комутатора , НЕМА 11 корачни мотори нуде рад без одржавања и конзистентне перформансе током дужег периода.
| спецификације | Детаљи |
|---|---|
| Величина оквира | 28 к 28 мм |
| Угао корака | 1,8° (200 корака по обртају) |
| Волтаге Ранге | 2В – 12В |
| Цуррент | 0,5 А – 1,5 А по фази |
| Холдинг Торкуе | 6 – 20 оз-ин (0,04 – 0,14 Н·м) |
| Схафт Диаметер | 5 мм |
| Дужина | 30 – 52 мм (у зависности од модела) |
| Тежина | Прибл. 120 – 200 г |
Свестраност и компактност НЕМА 11 корачних мотора чини их погодним за широк спектар индустрија и апликација, укључујући:
Користећи се за прецизно позиционирање глава за штампање и осовина , НЕМА 11 мотори обезбеђују доследно поравнање слојева и фине детаље у 3Д штампању и малим ЦНЦ граверима.
Њихова мала величина и висока прецизност контроле чине их идеалним за роботских хватача , механизме за подизање и постављање и микро-роботске руке.
У медицинској инструментацији, ови мотори се користе за пумпе за контролу течности , аутоматске шприцеве и системе за позиционирање узорака , где су прецизност и поузданост од суштинског значаја.
НЕМА 11 корачни мотори обезбеђују прецизно фокусирање и подешавање сочива за камере , , микроскопе и системе за инспекцију.
Они играју виталну улогу у контроли затегнутости нити , у храњењу тканине и системима за постављање етикета , повећавајући прецизност аутоматизације.
Избор савршеног НЕМА 11 мотора зависи од неколико параметара перформанси:
Одредите обртни момент на основу инерције оптерећења и жељеног убрзања . Мали мотори могу довести до промашених корака, док они превелики могу губити снагу.
Изаберите одговарајући угао корака (стандард је 1,8°) на основу потребног нивоа прецизности . Користите драјвере микрокорака за глаткије кретање и већу резолуцију.
Уверите се да струја и напон мотора одговарају могућностима покретача мотора . Прекомерна вожња може да изазове прегревање, док недовољна вожња ограничава перформансе.
Изаберите моделе са затвореним кућиштем за прашњава или влажна окружења и толеранцијом на високе температуре за индустријску употребу.
Неки НЕМА 11 модели долазе са уграђеним драјверима или енкодерима , смањујући сложеност ожичења и омогућавајући контролу затворене петље за већу прецизност.
Како аутоматизација наставља да се развија, НЕМА 11 корачни мотори постају паметнији и ефикаснији . Будућност види:
Интеграција са паметним контролерима за ИоТ повезивање
Минијатуризовани системи затворене петље за побољшану повратну информацију и контролу
Побољшани односи обртног момента и величине коришћењем напредних материјала и техника намотавања
Енергетски ефикасни драјвери који минимизирају губитак топлоте и енергије
Ова унапређења померају границе компактне контроле покрета , чинећи НЕМА 11 каменом темељцем решења за аутоматизацију следеће генерације.
НЕМА 11 корачни мотор је моћна комбинација компактног дизајна, прецизности и перформанси , што га чини пожељним избором у широком спектру индустрија — од 3Д штампања и роботике до медицинских уређаја и система аутоматизације . Разумевањем његових спецификација, карактеристика и предности, инжењери могу да откључају неупоредиву контролу кретања чак и у најмањим просторима.
Ако тражите поуздана, ефикасна и компактна решења за кретање , НЕМА 11 корачни мотор нуди све што вам је потребно за прецизну контролу и изузетне перформансе.
