Domov / Centrum produktov / Kartáčovaný jednosmerný motor / Štandardný kartáčovaný jednosmerný motor / Kefový jednosmerný motor s permanentným magnetom Séria 90ZYT JK90ZYT-S03B 1800 ot./min. 3,0 Nm 565 W L=199 mm Kartáčovaný motor

načítavanie

Kefový jednosmerný motor s permanentným magnetom Séria 90ZYT JK90ZYT-S03B 1800 ot./min. 3,0 Nm 565 W L=199 mm Kartáčovaný motor

Typ: 942W 18000ot./min 3,0Nm 90ZYT-S03B jednosmerný kefový motor
Menovitý krútiaci moment: 3,0 Nm
Dĺžka tela: 199 mm
Prispôsobené diely: Prispôsobené napätie, vinutie, hriadeľ, montáž a konfigurácie zvodov, obvod na potlačenie EMI/RFI, tepelná ochrana, izolácia triedy H pri vysokej teplote...



  • JK90ZYT-S03B

  • Jkongmotor

  • 10 ks

Dostupnosť:
Informujte sa

Jkongmotor 24V 90ZYT Séria kartáčovaný jednosmerný motor (JK90ZYT-S03B) s rýchlosťou 1800 ot./min a rozmermi 90x90x199mm. Má 2 vodiče, 3,0 Nm a 565 W. Pre viac rôznych požiadaviek na jednosmerné kefové motory (ako je prevodovka, brzda, kódovač alebo iné diely) nás prosím kontaktujte!!!


Elektrické špecifikácie:

  • Typ: 24V 1800ot./min. kartáčovaný jednosmerný motor

  • Názov modelu: JK90ZYT-S03B

  • Menovité napätie: 24V (možnosť pre 12V až 220Vdc)

  • Menovité otáčky: 1800 ot./min

  • Rýchlosť bez zaťaženia: 2300 ot./min

  • Menovitý krútiaci moment: 3,0 Nm

  • Menovitý výkon: 565W

  • Stupeň ochrany: IP54

  • Voliteľné diely: Prispôsobené napätie, vinutie, hriadeľ, montáž a konfigurácie zvodov, obvod potlačenia EMI/RFI, tepelná ochrana, vysokoteplotná izolácia triedy H...


Fyzické špecifikácie:

  • Rozmer rámu: 90 x 90 mm

  • Dĺžka tela: 199 mm

  • Priemer hriadeľa: 5 mm

  • Počet zvodov: 2

  • Dĺžka vodičov: 300 mm

  • Hmotnosť: 4,5 kg


Kefový jednosmerný motor JK90ZYT-S03B Všeobecné špecifikácie:

Fungovanie produktu:
Guličkové ložisko kvalitné guľôčkové ložisko
magnet tvrdý feritový magnet, 4-pólový
ochranu IP54
Izolácia -40 ℃ ~ + 140 ℃
F
Certifikát CE a ROHS
Možnosti: Prispôsobené konfigurácie napätia, vinutia, hriadeľa, montáže a zvodov, obvod na potlačenie EMI/RFI, tepelná ochrana, izolácia triedy H pri vysokej teplote


Elektrická špecifikácia jednosmerného kartáčovaného motora JK90ZYT-S03B:

Elektrická špecifikácia
Model

Jednotka

 JK90ZYT-S03B
Menovité napätie V 24V (možnosť pre 12V až 220vdc)
Hodnotená rýchlosť ot./min 1800
Menovitý krútiaci moment Nm 3.0
Výstupný výkon W 565
Rýchlosť bez zaťaženia ot./min 2300
Hmotnosť kg 4.5
Dĺžka motora mm 199

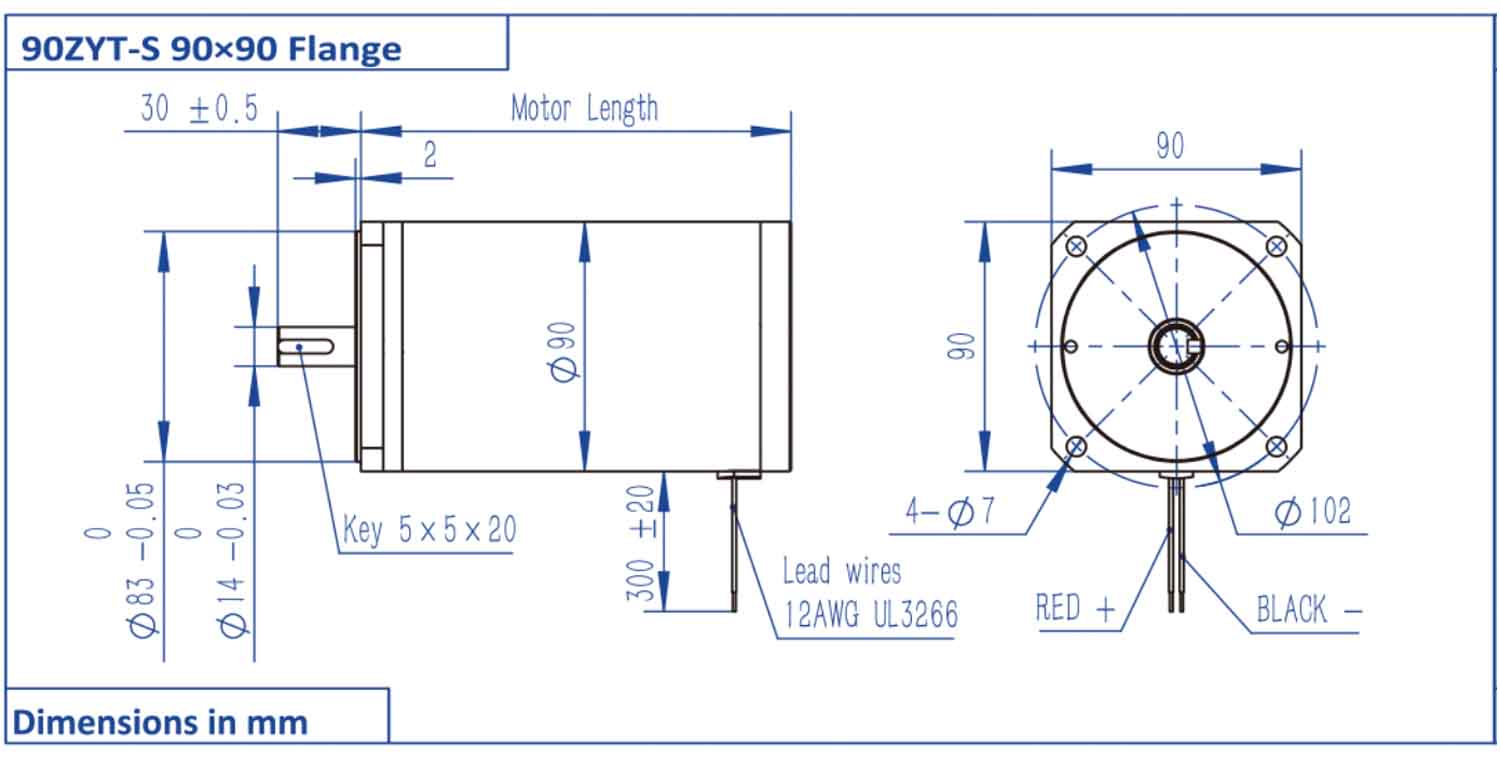

Rozmer brúseného jednosmerného motora série 90ZYT:

Rozmer brúseného jednosmerného motora série 90ZYT

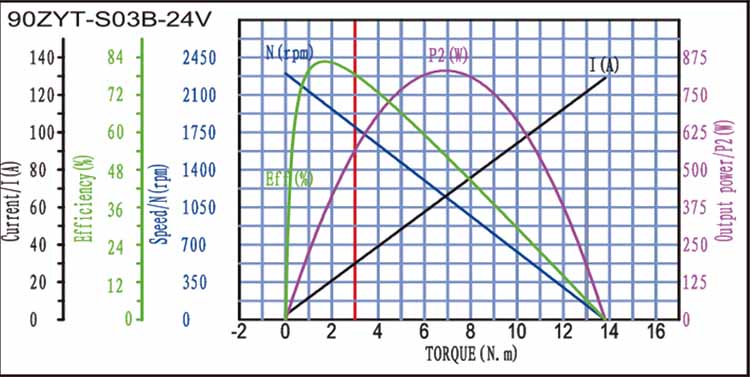

Krivka krútiaceho momentu brúseného jednosmerného motora série 90ZYT:

90ZYT-S03B Krivka krútiaceho momentu jednosmerného motora kartáčovaného



Kartáčovaný jednosmerný motor Voliteľné diely:

Prispôsobené konfigurácie napätia, vinutia, hriadeľa, montáže a zvodov, obvod potlačenia EMI/RFI, tepelná ochrana, vysokoteplotná izolácia triedy H...


Prispôsobený servis hriadeľa:

Kovové kladky

Kovové kladky

Plastová kladka

Plastová kladka

Výstroj

Výstroj

Hriadeľový čap

Hriadeľový čap

Závitový hriadeľ

Závitový hriadeľ

Montáž na panel

Montáž na panel

Dutý hriadeľ

Dutý hriadeľ

Závitový hriadeľ

Závitový hriadeľ

Montáž na panel

Montáž na panel

Samostatný byt

Samostatný byt

Dvojitý plochý

Dvojitý plochý

Kľúčový hriadeľKľúčový hriadeľ


Ďalšie prispôsobené diely kartáčovaných jednosmerných motorov:

有刷5

Príruba

有刷4

Hriadeľ

有刷6

Brzda

有刷1

Planetárna výbava

有刷3

Šneková prevodovka

有刷2

Šneková prevodovka

JK90ZYT-S03B 24V kartáčovaný jednosmerný motor Výkres:
