Cutie de viteze planetară de înaltă precizie seria JK-HPS90 pentru Nema 34 Stepper & Bldc Raport de transmisie: 4/5/7/10/16/20/25/28/35/40/50/70:1

Tip: Cutie de viteze planetară de înaltă precizie seria JK-HPS90

Raport de transmisie: 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1

Cuplu nominal: 39N.m - 100N.m

Model:
Seria JK-HPS90
Marca:
Jkongmotor
MOQ:
10 buc


Disponibilitate:



Întreba

Dimensiunea acestei cutii de viteze este de 90 x 90 mm, iar diametrul arborelui de intrare este de 14 mm. Această cutie de viteze planetară de înaltă precizie aparține cutiei de viteze din seria HPS, cu raport de transmisie 4:1 / 5:1 / 7:1 / 10:1 / 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1 / 70:1 și un arc- min . Este o alegere excelentă pentru aplicațiile care necesită o precizie bună și fiabilitate la o valoare excepțională. Această cutie de viteze planetară în linie a încorporat un cuplare a arborelui de intrare care se poate potrivi cu orice motor pas cu pas standard Nema 34 și cu motor de curent continuu fără perii.

Specificații cutie de viteze:

Model: Seria JK-HPS90-LMB
Tip cutie de viteze: cutie de viteze planetară
Raport de transmisie: 4:1 / 5:1 / 7:1 / 10:1/ 16:1 / 20:1 / 25:1 / 28:1 / 35:1 / 40:1 / 50:1 / 70:1
Eficiență: 96% / 94%
Joc: ≤15 arcmin - 20 arcmin
Cuplu nominal: 39N.m - 100N.m
Cuplu Sundden Stop: 78N.m - 200N.m
Sarcina axială maximă pe arbore: 800N
Sarcina radiala maxima pe arbore: 1000N
Viteza nominală de intrare: 3000 rpm
Viteza maximă de intrare: 6000 rpm
Durata medie de viata: 20000h
Zgomot: ≤55dB
Nivel de protecție: iP54

Specificatii fizice:

Lungime cutie de viteze: L: 150 mm / 172,5 mm
Diametrul arborelui cutiei de viteze: Φ20mm
Lungime arbore cutie de viteze: 40 mm
Lungimea cheii cutiei de viteze: 30 mm
JK-HPS90-L1MB /L2MB Greutate: 2,9 kg / 3,7 kg

Specificații cutiei de viteze planetare JK-HPS90-LMB:

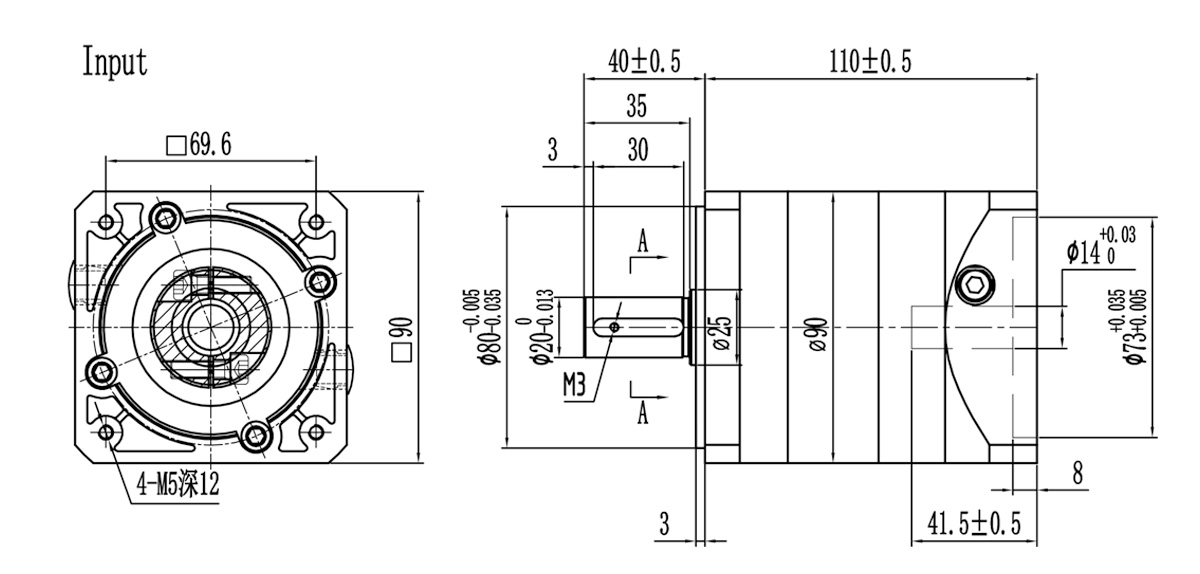

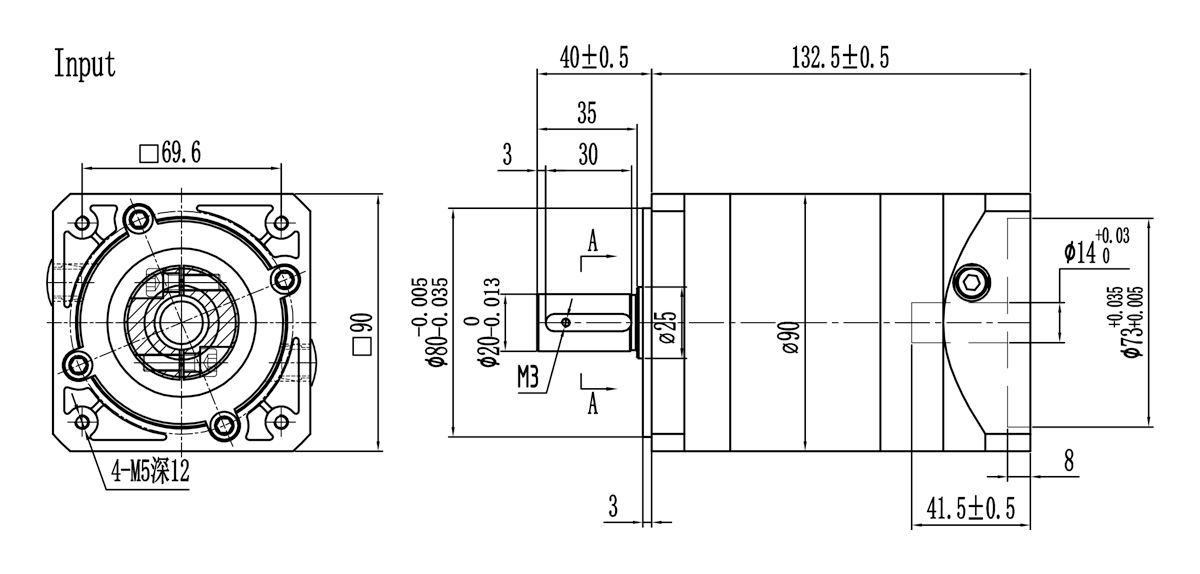

Model	/	JK-HPS90-L1MB				JK-HPS90-L2MB
Raportul de transmisie	/	4	5	7	10	16	20	25	28	35	40	50	70
Trenuri de viteze	/	1				2
Lungimea cutiei de viteze	mm	150				172.5
Cuplu nominal	Nm	80	90	60	39	90	90	100	90	100	90	100	70
Sundden Stop Cuplu	Nm	160	180	120	78	180	180	200	180	200	180	200	140
Gena din spate	arcmin	≤10 arcmin				≤15 arcmin
Eficienţă	%	96				94
Dimensiunea motorului adecvată	mm	Φ19-40 / Φ70-3 / Φ90-M6				Φ19-40 / Φ70-3 / Φ90-M6
Viteza nominală de intrare	Rpm	3000				3000
Viteza maximă de intrare	Rpm	6000				6000
Durata medie de viață	h	20000				20000
Forța axială	N	800				800
Forța radială	N	1000				1000
Zgomot	dB	≤55				≤55
Nivel de protecție	IP	IP54				IP54
Temp. de lucru	℃	-20 până la +150				-20 până la +150
Tip arbore de ieșire	/	Tip arbore cheie				Tip arbore cheie

ale cutiei de viteze planetare : Specificații fizice

Specificație fizică
Tip arbore motor	/	Arbore rotund
Lungimea cutiei de viteze	mm	150 / 172,5
Tip arbore cutie de viteze	/	Tip arbore cheie
Diametrul arborelui cutiei de viteze	mm	14
Lungimea arborelui cutiei de viteze	mm	35
Lungimea cheii cutiei de viteze	mm	25
Numărul de lead-uri	/	4
Lungimea plumbului	mm	300
Greutate	kg	2,9/3,7
