Nema 17 JKISC42-P3A3 integrált lineáris mozgás integrált léptető szervomotorral 42x42x68mm 1,68A 0,5 Nm impulzusvezérléssel

A JKISC42-P3A3 egy nagyobb nyomatékú NEMA 17 integrált lineáris mozgásmodell, 0,50 N·m névleges nyomatékkal. Megtartja a 42 × 42 mm-es NEMA 17 keretet és az 1,8°-os lépésszöget, 1,68 A áramerősséggel, 1,65 Ω ellenállással, 2,8 mH induktivitással, körülbelül 68,5 mm-es testhosszal és 0,44 kg-os tömeggel. A motor támogatja az 1000 PPR, 17 bites és 15 bites kódoló opciókat, míg Pulse, RS485 Modbus RTU és CANopen vezérlési konfigurációk állnak rendelkezésre.

Azoknál az alkalmazásoknál, amelyeknél nagyobb nyomaték szükséges a kompakt NEMA 17 lineáris léptetőmotortól, integrált meghajtóval, a JKISC42-P3A3 hasznos egyensúlyt biztosít a nyomaték, a méret és a vezérlési rugalmasság között. Beépített meghajtója kiküszöböli a különálló léptetőmeghajtókhoz kapcsolódó vezetékek nagy részét, míg az intelligens áramszabályozás és az alacsony ellenállású MOS technológia segít csökkenteni a vibrációt és a hőt. Az opcionális IP30/IP54/IP65 védelem és a többféle kommunikációs lehetőség alkalmassá teszi automatizálási berendezésekhez, logisztikai rendszerekhez, orvosi gépekhez, textilberendezésekhez, lézeres berendezésekhez és precíziós lineáris mozgáshoz.

Elektromos specifikációk:

• Típus: Nema17  integrált lineáris mozgás integrált léptető szervo motorral

• Modell neve: JKISC42-P3A3  integrált lineáris mozgás

• Fázis: 2

• Lépésszög: 1,8 fok

• Áram: 1,68A

• Ellenállás: 1,65Ω±10% (20℃)

• Induktivitás:  2,8mH±20% (1kHz 1V RMS)

• Tartási nyomaték: 0,5 Nm (70,81 oz.in)

• Kódoló: 1000ppr / 17 bit / 15 bit

• Vezérlési mód: impulzus (RS485, CANopen opcionális)

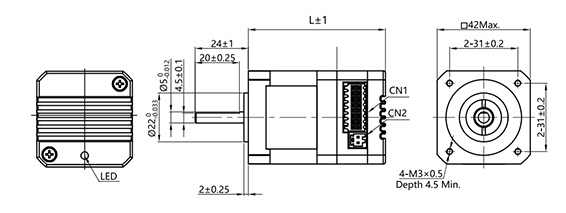

Fizikai specifikációk:

• Keret mérete: Nema 17 (42 x 42 mm)

• Test hossz: 68mm

• Tengely átmérő: 5 mm

• Tengely hossz: 24mm





Integrált léptető szervomotorok jellemzői:

• Cortex-M4 mag nagy teljesítményű 32 bites mikrovezérlő

• A legmagasabb impulzusválasz frekvencia elérheti a 200 kHz-et


• Beépített védelmi funkció, hatékonyan biztosítja a készülék biztonságos használatát


• Intelligens áramszabályozás a vibráció, a zaj és a hőtermelés csökkentése érdekében

• Az alacsony belső ellenállású MOS alkalmazásával a fűtés 30%-kal csökken a hagyományos termékekhez képest

• Feszültségtartomány: DC12V-36V

• Integrált kialakítás integrált hajtómotorral, egyszerű telepítés, kis helyigény és egyszerű vezetékezés

• Visszacsatolásgátló funkcióval felszerelt


Kommunikációs módszer:

• Impulzus típus

• RS485 MOdbus RTU hálózattípus

• CANopen hálózat típusa





Védelmi szint:

Vízálló típus: IP30, IP54, IP65, opcionális

42 mm-es integrált léptető szervomotorok használata:

Orvosi berendezések, logisztikai szállítás, ipari automatizálás, textilipari gépek, lézer, rajz, hagyományos kínai orvoslás összetevői ipar stb.
