80mm Round Head JK80BLS02 3000rpm 48V 0.7Nm 220W 5.5A Ф80x80x98mm Brushless Bldc Dc Motor

Uri: 80mm 48V 220W Round Head Brushless Dc Motor

Phase: 3
Pole: 4
Rated Torque: 0.7Nm
Rated Current: 5.5A

Haba ng Katawan: 98mm
Mga Na-customize na Bahagi: Mga Motor, Gearbox, Encoder, Preno, Pinagsamang mga Driver...

modelo:
JK80BLS02
Brand:
Jkongmotor
Na-rate na Bilis:
3000rpm
Bldc pole:
4 na poste
Laki ng Bldc Motor:
80mm
Na-rate na Boltahe:
48V
MOQ:
10 Pcs


Availability:



Magtanong

Jkongmotor 80mm 48v 4poles round head brushless dc motor (JK80BLS02) na may 3000Rpm speed at size na 80x80x98mm. Mayroon itong 8 wires (3 wires para sa motors, 5 wires para sa hallsensor), 0.7Nm 5.5A at 220W. Para sa higit pang iba't ibang kinakailangan ng bldc motors (gaya ng gearbox, brake, encoder, o integrated motors), mangyaring makipag-ugnayan sa amin!!!

Mga Detalye ng Elektrisidad:

Uri: 48v 80mm round head brushless dc motor
Pangalan ng Modelo: JK80BLS02
Bilang ng Phase: 3
Bilang ng mga Polo: 4
Na-rate na Bilis: 3000Rpm
Na-rate na Torque: 0.7Nm
Rated Kasalukuyang: 5.5A
Na-rate na Power: 220W
Pinakamataas na Torque: 2.1Nm
Peak Current: 16.5A
Likod na EMF: 13.3V/Krpm
Torque Constant: 0.127Nm/A
Rotor Inertia: 420g.cm2
Klase ng Insulasyon: B
Insulation Resistance: 100MΩ Min @500VDC
Lakas ng Dielectric: 500VAC sa loob ng 1 Minuto
Angkop na Driver: BLD300
Mga Opsyonal na Bahagi: Gearbox, Encoder, Preno, Pinagsamang Driver...

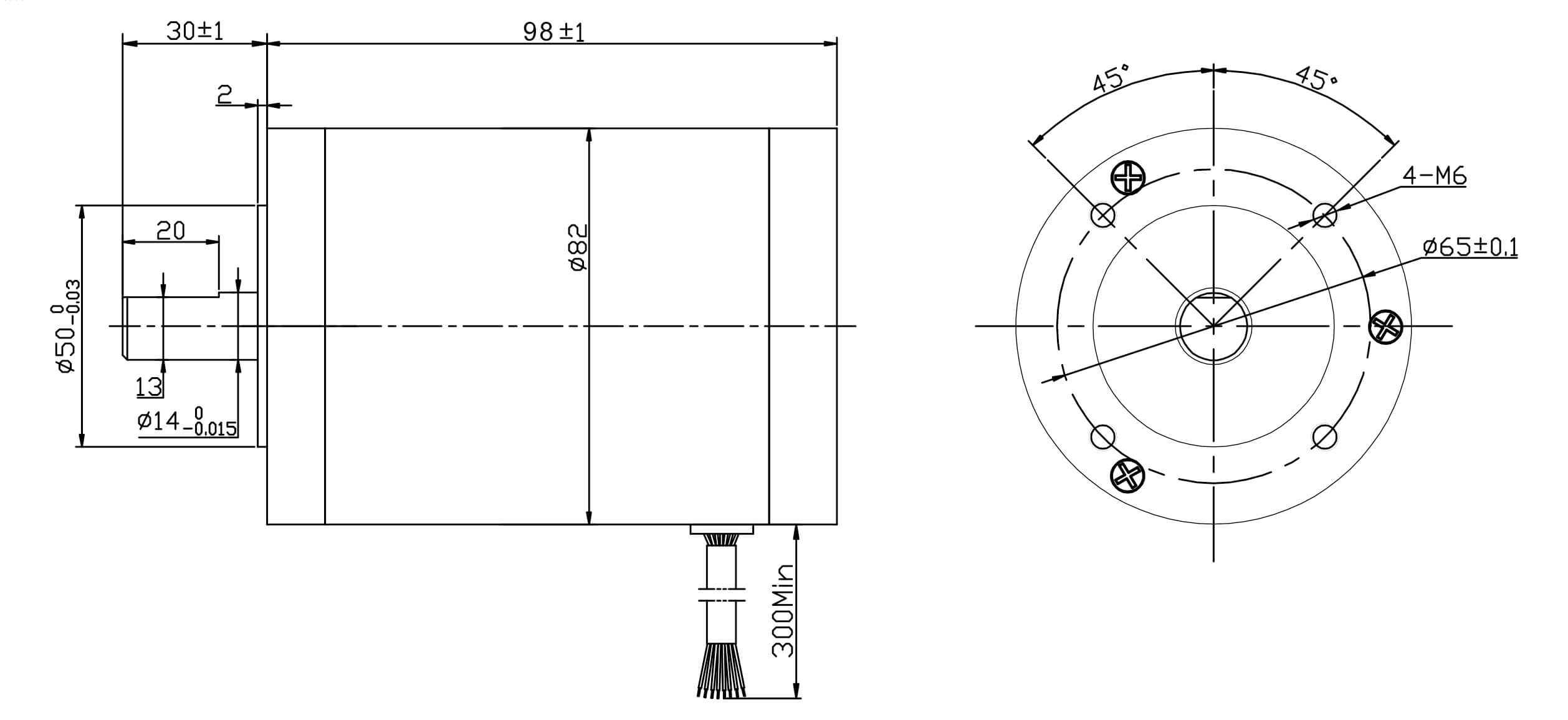

Mga Pisikal na Pagtutukoy:

Laki ng Frame: 80x80mm
Haba ng Katawan: 98mm
Diameter ng Shaft: 14mm
Bilang ng mga Lead: 8
Haba ng mga lead: 300mm
Sensor: Hall Sensor
Timbang: 2kg

Koneksyon ng mga wire:

Bldc Motors Wire			Hall Sensor Wire
U	V	W	+5VDC	GND	Hu	Hv	Hw
Dilaw	Berde	Asul	Pula	Itim	Yello	Berde	Asul

48V 80mm Brushless Dc Bldc Motor Pangkalahatang Pagtutukoy:

Pangkalahatang Pagtutukoy
item	Pagtutukoy
Uri ng paikot-ikot	Delt
Hall effect anggulo	120 degree electrical anggulo
Naubos ang baras	0.025mm
Radial play	0.02mm@450g
Tapusin ang paglalaro	0.08mm@450g
Max.radial na puwersa	115N@20mm mula sa flange
Max. puwersa ng ehe	45N
Klase ng pagkakabukod	Klase B
Lakas ng Dielectric	500VDC para sa isang minuto
Paglaban sa pagkakabukod	100MΩ Min., 500VDC

80mm 48V Dc Brushless Bldc Motor Electrical Specification:

Detalye ng Elektrisidad
Modelo	/	JK80BLS02
Phase	/	3
Mga poste	/	4
Na-rate na Boltahe	vdc	48
Na-rate na Bilis	rpm	3000
Na-rate na Torque	Nm	0.7
Na-rate na Kasalukuyan	A	5.5
Na-rate na Kapangyarihan	W	220
Pinakamataas na Torque	Nm	2.1
Peak Current	A	16.5
Bumalik EMF	V/Krpm	13.3
Torque Constant	Nm/A	0.127
Rotor Inertia	g.cm2	420
Haba ng Katawan	mm	98
Timbang	kg	2
Sensor	/	Honey-well
Klase ng Insulasyon	/	B
Klase ng Insulasyon	/	IP30
Temperatura ng Imbakan	℃	-25～+70℃
Operating Temperatura	℃	-15～+50℃
Humidity sa Paggawa	RH	85% RH o mas kaunti (walang condensation) ≤85% RH
Kapaligiran sa Pagtatrabaho	/	Panlabas (walang direktang sikat ng araw), walang kinakaing unti-unting gas, walang nasusunog na gas, walang oil mist, walang alikabok
Altitude	m	1000 metro o mas mababa
