80 mm apaļa galva JK80BLS01 3000 apgr./min 48V 0,35Nm 110W 3A Ф80x80x78mm Brushless Bldc līdzstrāvas motors

Tips: 80mm 48V 110W apaļas galvas bezsuku līdzstrāvas motors

Fāze: 3
stabi: 4
Nominālais griezes moments: 0,35 Nm
Nominālā strāva: 3A

Korpusa garums: 78 mm
pielāgotas daļas: motori, pārnesumkārbas, kodētāji, bremzes, integrētie draiveri...

Modelis:
JK80BLS01
Zīmols:
Jkongmotor
Nominālais ātrums:
3000 apgr./min
Bldc poļi:
4 stabi
Bldc motora izmērs:
80 mm
Nominālais spriegums:
48V
MOQ:
10 gab


Pieejamība:



Pajautājiet

Jkongmotor 80mm 48v 4poles apaļas galvas bezsuku līdzstrāvas motors (JK80BLS01) ar 3000Rpm ātrumu un izmēru 80x80x78mm. Tam ir 8 vadi (3 vadi motoriem, 5 vadi Hallsensoram), 0.35Nm 3A un 110W. Lai iegūtu vairāk dažādu bldc motoru prasību (piemēram, pārnesumkārba, bremzes, kodētājs vai integrētie motori), lūdzu, sazinieties ar mums!!!

Elektriskās specifikācijas:

Tips: 48v 80mm apaļas galvas bezsuku līdzstrāvas motors
Modeļa nosaukums: JK80BLS01
Fāzes skaits: 3
Stabu skaits: 4
Nominālais ātrums: 3000 apgr./min
Nominālais griezes moments: 0,35 Nm
Nominālā strāva: 3A
Nominālā jauda: 110W
Maksimālais griezes moments: 1,05 Nm
Maksimālā strāva: 9A
Aizmugures EMF: 13.5V/Krpm
Griezes momenta konstante: 0,13 Nm/A
Rotora inerce: 210g.cm2
Izolācijas klase: B
Izolācijas pretestība: 100MΩ Min @500VDC
Dielektriskā izturība: 500 VAC uz 1 minūti
Piemērots vadītājs: BLD300
Papildu daļas: pārnesumkārba, kodētājs, bremzes, integrētais vadītājs...

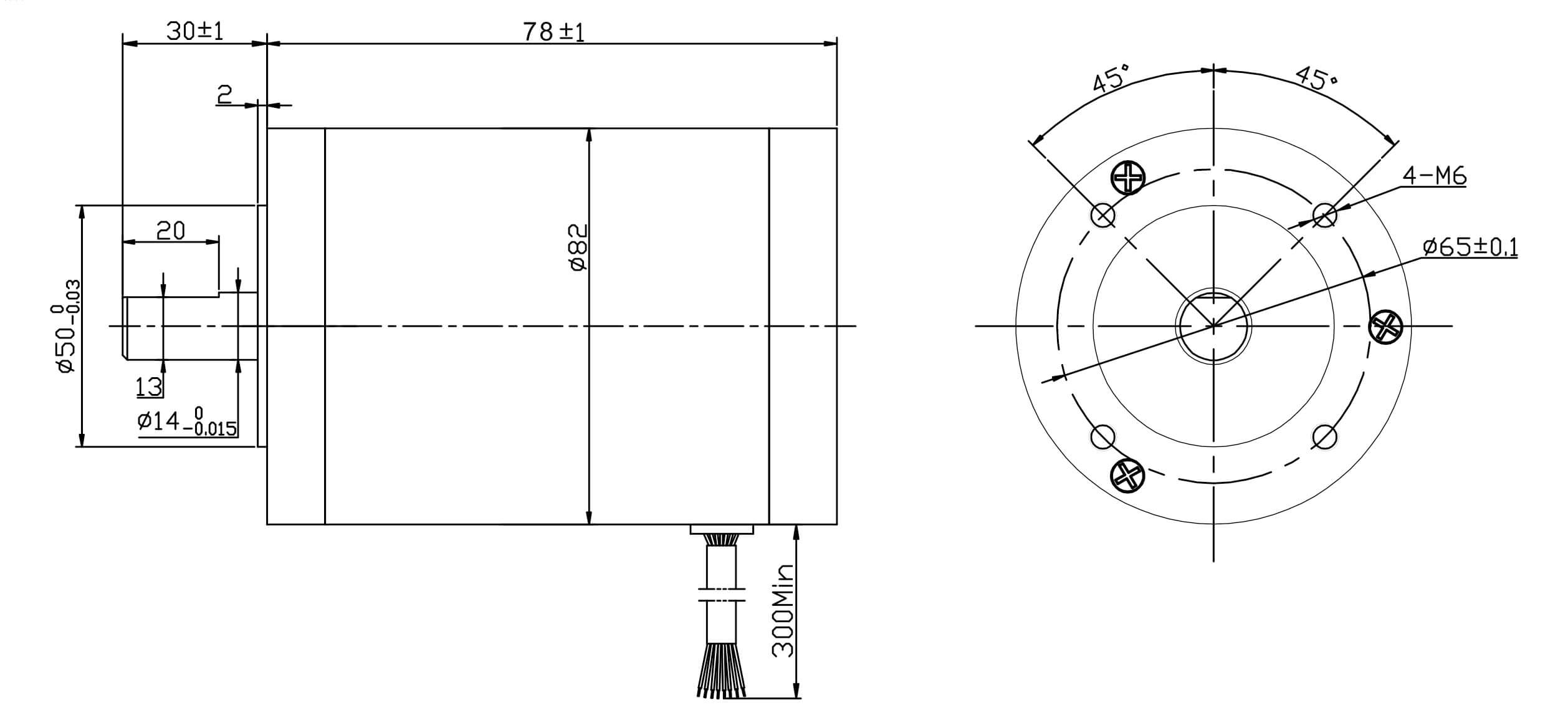

Fiziskās specifikācijas:

Rāmja izmērs: 80x80mm
Korpusa garums: 78 mm
Vārpstas diametrs: 14 mm
Potenciālo pirkumu skaits: 8
Vadu garums: 300 mm
Sensors: Hall sensors
Svars: 1,4 kg

Vadu savienojums:

Bldc Motors vadi			Halles sensoru vadi
U	V	W	+5VDC	GND	Hu	Hv	Hw
Dzeltens	Zaļš	Zils	Sarkans	Melns	Yello	Zaļš	Zils

48V 80mm Brushless Dc Bldc motora vispārīgās specifikācijas:

Vispārīgās specifikācijas
Vienums	Specifikācija
Tinuma veids	Delt
Zāles efekta leņķis	120 grādu elektriskais leņķis
Beigusies vārpsta	0,025 mm
Radiālā spēle	0,02mm@450g
Beigt spēli	0.08mm@450g
Maksimālais radiālais spēks	115N@20mm no atloka
Maks. aksiālais spēks	45N
Izolācijas klase	B klase
Dielektriskā izturība	500 VDC uz vienu minūti
Izolācijas pretestība	100MΩ Min., 500VDC

80 mm 48 V līdzstrāvas brushless Bldc motora elektriskā specifikācija:

Elektriskā specifikācija
Modelis	/	JK80BLS01
Fāze	/	3
Poļi	/	4
Nominālais spriegums	vdc	48
Nominālais ātrums	apgr./min	3000
Nominālais griezes moments	Nm	0.35
Nominālā strāva	A	3
Nominālā jauda	W	110
Maksimālais griezes moments	Nm	1.05
Maksimālā strāva	A	9
Atpakaļ EMF	V/Krpm	13.5
Griezes momenta konstante	Nm/A	0.13
Rotora inerce	g.cm2	210
Ķermeņa garums	mm	78
Svars	kg	1.4
Sensors	/	Honey-well
Izolācijas klase	/	B
Izolācijas klase	/	IP30
Uzglabāšanas temperatūra	℃	-25 ～+70 ℃
Darba temperatūra	℃	-15 ～+50 ℃
Darba mitrums	RH	85% RH vai mazāk (nav kondensāta) ≤85% RH
Darba vide	/	Ārā (bez tiešiem saules stariem), bez kodīgas gāzes, bez uzliesmojošas gāzes, bez eļļas miglas, bez putekļiem
Augstums	m	1000 metri vai mazāk
