60CST-M01330 maiņstrāvas servomotors
JKONGMOTOR
Jkongmotor 60CST S1 sērijas IP65 ūdensizturīgs maiņstrāvas servomotora komplekts (60CST-M01330) ar 220V un 400W. Tam ir 3000 apgr./min., 2,8 A, un noturošais griezes moments ir 1,27 Nm. Šim maiņstrāvas servomotoram nav nepieciešamas bremzes, kā arī kopā ar 2500PPR kodētāju. Lai iegūtu vairāk dažādu maiņstrāvas vai līdzstrāvas servomotoru prasību (piemēram, motori, pārnesumkārba, bremzes vai kodētājs), lūdzu, sazinieties ar mums!!!
| Motora modelis | Vienība | 60CST-M01330 | |||||||||||||||
| Nominālā jauda | W | 400 | |||||||||||||||
| Nominālais spriegums | V | 220 | |||||||||||||||
| Nominālā strāva | A | 2.8 | |||||||||||||||
| Nominālais ātrums | Apgr./min | 3000 | |||||||||||||||
| Noturēšanas griezes moments | Nm | 1.27 | |||||||||||||||
| Maksimālais griezes moments | Nm | 3.9 | |||||||||||||||
| Sprieguma konstante | V/1000r/min | 29.6 | |||||||||||||||
| Griezes momenta koeficients | Nm/A | 0.45 | |||||||||||||||
| Rotora inerce | Kg.m2 | 0,29x10-4 | |||||||||||||||
| Līnijas pretestība | Ω |
2.35 | |||||||||||||||
| Līnijas induktivitāte | mH | 14.5 | |||||||||||||||
| Mehāniskā laika konstante | kundze | 6.17 | |||||||||||||||
| Svars | Kg | 1.6 | |||||||||||||||
| Kodētāja līnijas numurs | PPR | 2500 | |||||||||||||||
| Izolācijas klase | Klase | F klase | |||||||||||||||
| Drošības klase | IP | IP65 | |||||||||||||||
| Vides apstākļi Temperatūra ℃ | Temperatūra -20 ℃ ~ +40 ℃ Mitrums Zem 90% RH Bez rasošanas | ||||||||||||||||
Motora tinuma svece |
Svina stieples uztīšana | U | V | W | PE | ||||||||||||
| Spraudņa sērijas numurs | 1 | 2 | 3 | 4 | |||||||||||||
| Fotoelektriskā kodētāja ligzda (15 kontaktu) | Signāla vads | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | |
| Spraudņa sērijas numurs | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolūtā kodētāja ligzda (7 kontaktu) | Signāla vads | E- | E+ | SD- | 0V | SD+ | +5V | PE | |||||||||
| Spraudņa sērijas numurs | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Uzstādīšanas/demontāžas komponenti, kas savienoti ar motora vārpstas galu, nespiediet spēcīgi pret vārpstu, lai novērstu, ka motora vārpstas devēja otra puse ir slikti izsista.
2. Cenšas pēc iespējas labāk izmantot vārpstu, lai novērstu vibrāciju un gultņu bojājumus.

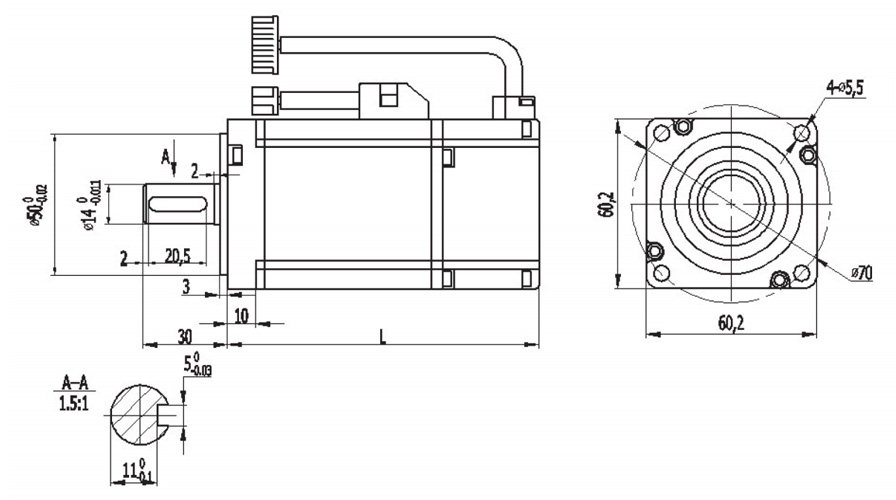

| Motora modelis |
60CST-M01330 |
| L bez bremzēm |
141 |
| L ar pastāvīgā magnēta bremzi | 189 |
