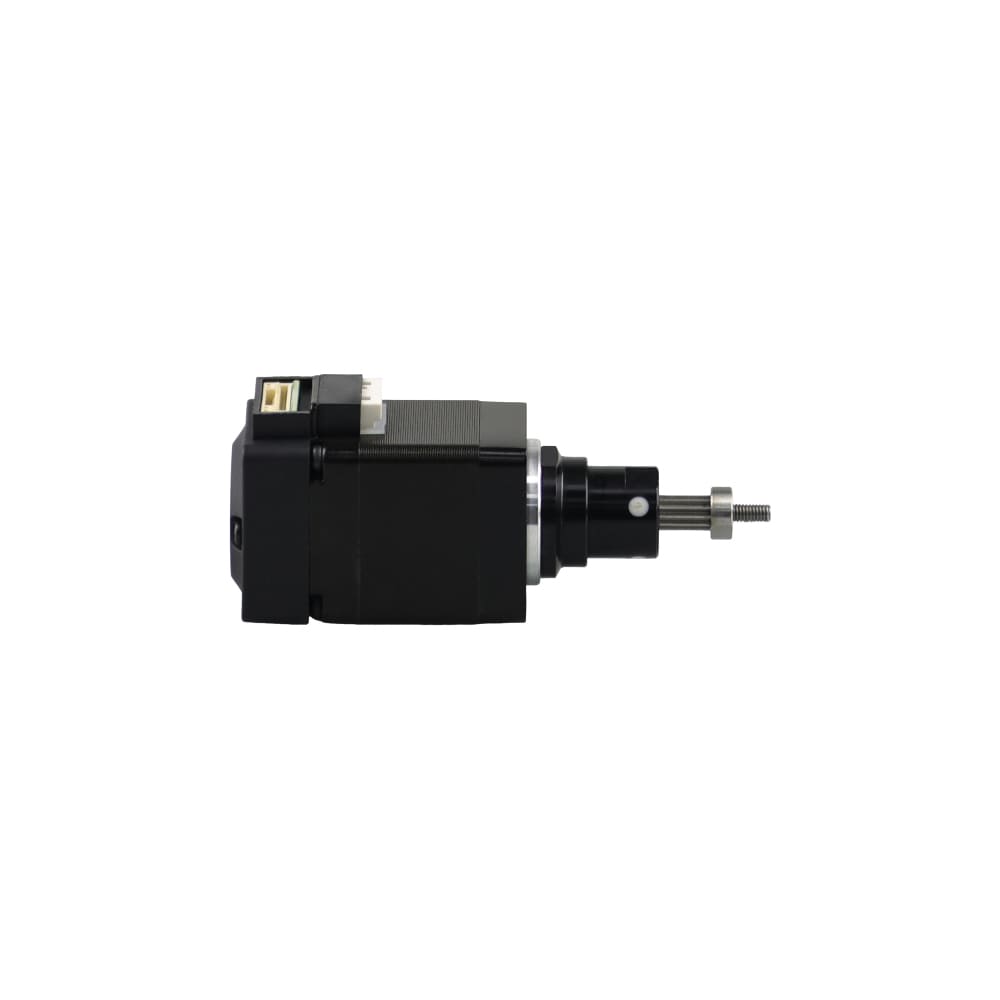

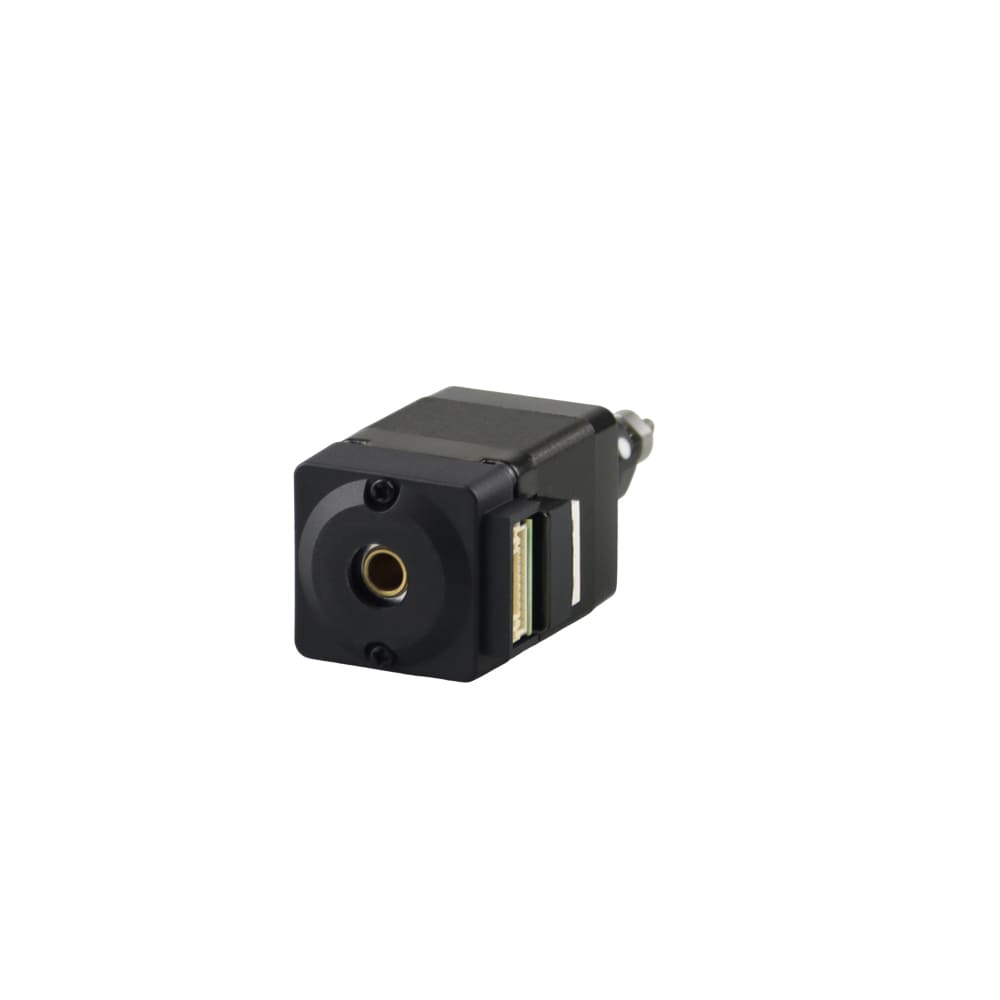

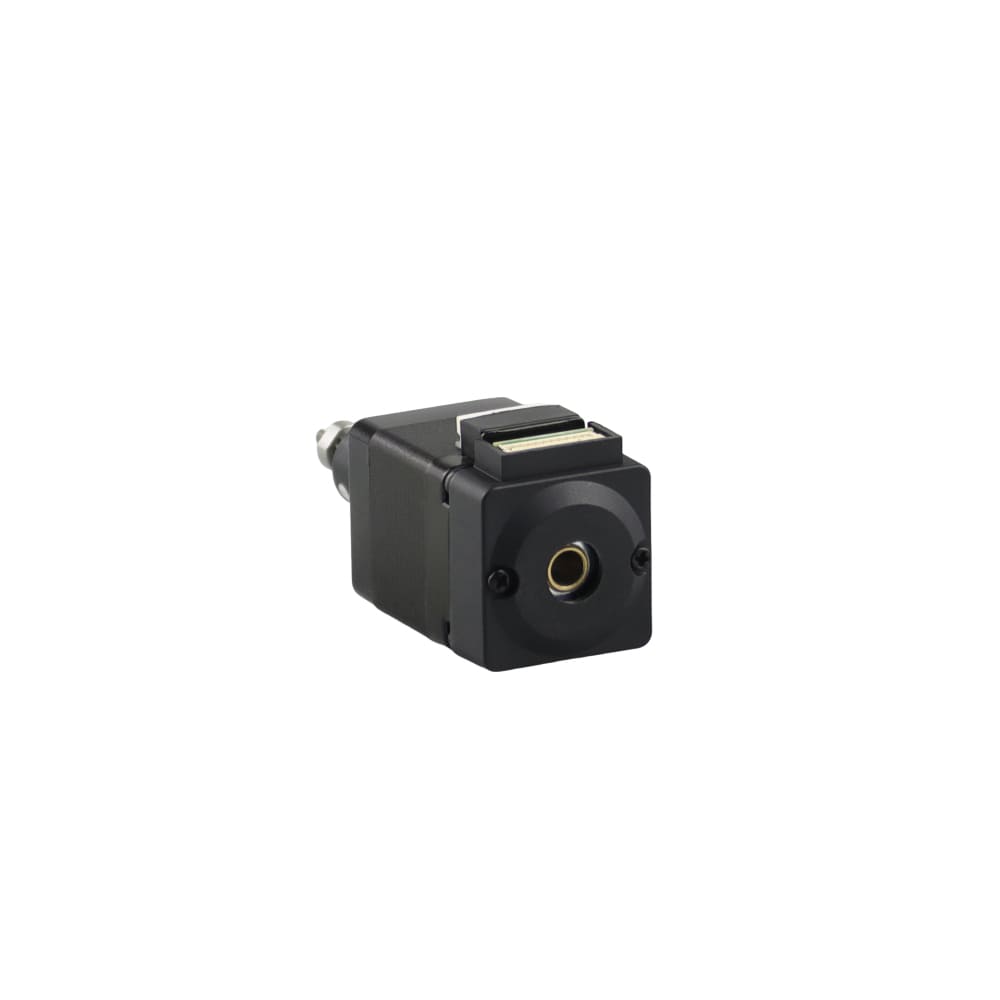

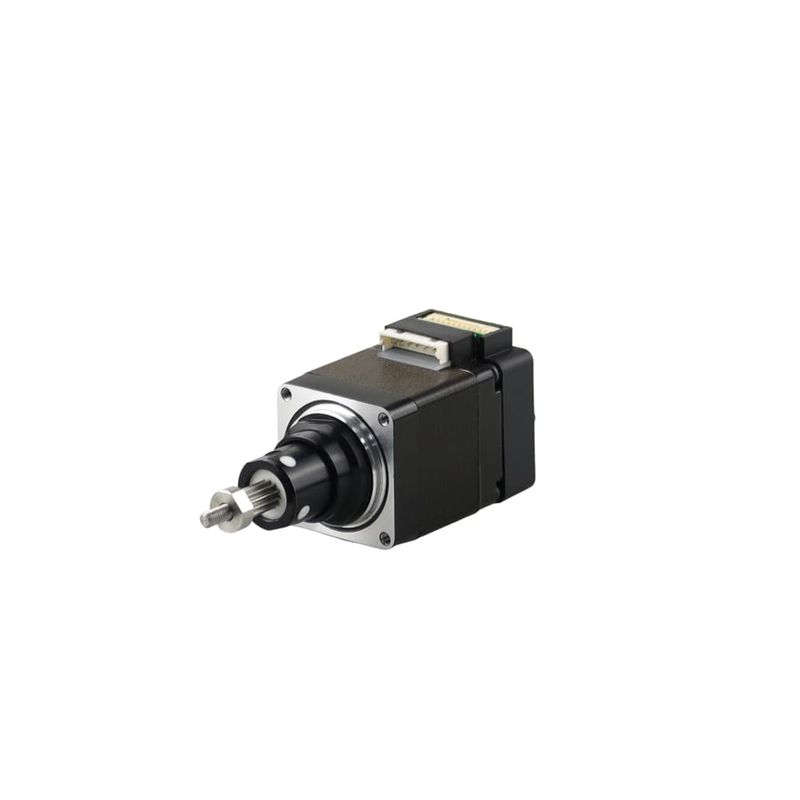

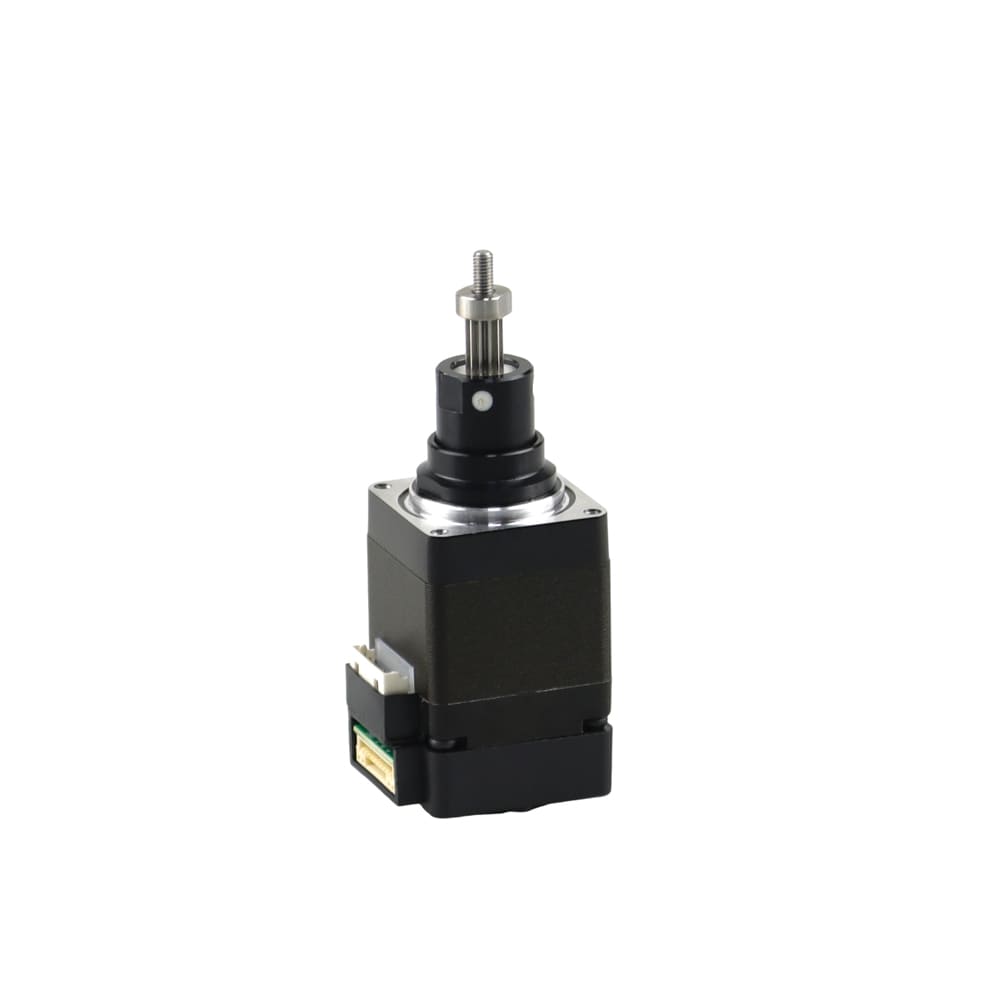

Nema 11 JK28HSK45-0674 Captive Linear Actuator Steppper Motor 1.8 מעלות 9N.cm (12.75oz.in) 28x28x45mm 0.67A 4 חוטים

סוג: Nema11 2Phase Bipolar Captive Linear Actuator Steppper Motor

זרם: 0.67A

התנגדות: 6.8Ω

מומנט מדורג: 9N.cm (12.75oz.in)

דֶגֶם:
JK28HSK45-0674
מותג:
JKONGMOTOR
סוגי מנוע סטפר:
מנועים ליניאריים
סוגי ברגי עופרת:
Captive Linear
גודל מנוע צעד:
Nema11 (28 מ'מ)
מספר הפניות:
4 חוטים
שָׁלָב:
2 פאזה
זווית צעד:
1.8°
MOQ:
10 יחידות


זְמִינוּת:



לִשְׁאוֹל

Jkongmotor Nema 11 מנוע צעד ליניארי שבוי (JK28HSK45-0674) עם זווית צעד 1.8 מעלות וגודל 28x28x45 מ'מ. למנוע צעד ליניארי זה יש 4 חוטים, 0.67A, 6.8 Ω 4.9mH ועם מומנט החזקה של 9N.cm(12.75oz.in) . לדרישות נוספות של מנועי צעד שונים (כגון תיבת הילוכים, בלם, מקודד או מנועים משולבים), אנא צור איתנו קשר!!!

מפרט חשמל:

סוג: מנוע צעד של Nema11 ליניארי שבוי
שם הדגם: JK28HSK45-0674
שלב: 2
זווית צעד: 1.8 מעלות
זרם: 0.67A
התנגדות: 6.8Ω±0.1(20℃)
השראות: 4.9mH±20% (1kHz 1V RMS)
מומנט אחיזה: 9N.cm (12.75oz.in)
דרגת בידוד: B(130°); מקסימום 80K
חלקים אופציונליים: תיבת הילוכים, מקודד, בלם, נהג משולב...

מפרט פיזי:

גודל מסגרת: Nema 11 (28 x 28 מ'מ)
אורך גוף: 45 מ'מ
סוג פיר: Captive Linear Actuators

חיבור חוטים:

A+	א-	B+	ב-
שָׁחוֹר	יָרוֹק	אָדוֹם	כְּחוֹל

מפרט חשמלי של מנוע צעד ליניארי Nema 11 Captive:

מפרט חשמלי
סוג מוצר	/	מנוע צעד של Nema 11 Captive Linear Actuator
שם הדגם	/	JK28HSK45-0674
שָׁלָב	שָׁלָב	2
זווית צעד	°	1.8
נוֹכְחִי	א	0.67
הִתנַגְדוּת	Ω	6.8
הַשׁרָאוּת	mH	4.9
מומנט מדורג (Nm)	נ.ס'מ	9
החזקה מומנט (oz.in)	oz.in	12.75
דו קוטבי/חד קוטבי	/	דו קוטבי
מחלקת בידוד	/	ב
אינרציה של הרוטור	g.cm²	12

מנוע צעד ליניארי Nema 11 מפרט פיזי:

מפרט פיזי
גודל מסגרת	מ'מ	Nema 11 (28 x 28)
סוג פיר פלט	/	מנוע צעדים של מפעיל ליניארי שבוי
מספר לידים	/	4
אורך לידים	מ'מ	300
מִשׁקָל	ק'ג	0.14

מפרט פיזי של מוט בורג עופרת עופרת:

מימד מפעילים ליניאריים
מידה A: מ'מ	מסע ב': מ'מ	מידה C: מ'מ
מידה A: מ'מ	מסע ב': מ'מ	L=32	L=45
14.7	12.7	2.35	0
22.1	19.05	9.15	0
27.4	25.4	15.05	4.6
33.8	31.8	21.45	11
40.1	38.1	27.75	17.4
52.8	50.8	40.35	29.8
63.5	63.5	54.05	42.5
