90ST-M04025 AC-servomotor
JKONGMOTOR
Jkongmotor 90ST S1-serie IP65 waterdichte ac-servomotorset (90ST-M04025) met 220V en 1000W. Het heeft 2500 tpm, 4,0 A en het houdkoppel is 4,0 Nm. Remmen zijn optioneel voor deze AC-servomotor, en samen met de 2500PPR-encoder. Neem voor meer verschillende vereisten voor AC- of DC-servomotoren (zoals motoren, versnellingsbak, rem of encoder) contact met ons op!!!
| Motormodel | Eenheid | 90ST-M04025 | |||||||||||||||
| Nominaal vermogen | kW | 1.0 | |||||||||||||||
| Nominale spanning | V | 220 | |||||||||||||||
| Nominale stroom | A | 4 | |||||||||||||||
| Nominale snelheid | Toerental | 2500 | |||||||||||||||
| Houdmoment | Nm | 4 | |||||||||||||||
| Piekkoppel | Nm | 12 | |||||||||||||||
| Piekstroom | A | 12 | |||||||||||||||
| Spanning constant | V/1000 tpm | 60 | |||||||||||||||
| Koppelcoëfficiënt | Nm/A | 1.0 | |||||||||||||||
| Traagheid van de rotor | Kg.m2 | 3,7x10-4 | |||||||||||||||
| Lijn-lijn weerstand | Ω |
2.69 | |||||||||||||||
| Lijn-lijninductie | mH | 6.21 | |||||||||||||||
| Mechanisch tijdconstant | Mevrouw | 2.3 | |||||||||||||||
| Gewicht | kg | 4.2 | |||||||||||||||
| Encoderlijnnummer | PPR | 2500 | |||||||||||||||
| Isolatie klasse | Klas | Klasse F | |||||||||||||||
| Veiligheidsklasse | IP | IP65 | |||||||||||||||
| Omgevingsomstandigheden Temperatuur ℃ | Temperatuur -20℃ ~ +40℃ Vochtigheid Onder 90%RH Geen dauw | ||||||||||||||||
Motorwikkelaar |
Het wikkelen van looddraad | U | V | W | PE | ||||||||||||
| Serienummer van de stekker | 1 | 2 | 3 | 4 | |||||||||||||
| Foto-elektrische encoderaansluiting (15-polig) | Signaalkabel | 5V | 0V | B+ | Z- | U+ | Z+ | U- | EEN+ | V+ | W+ | V- | A- | B- | W- | PE | |
| Serienummer van de stekker | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||
| Absolute encoderaansluiting (7-polig) | Signaalkabel | E- | E+ | SD- | 0V | SD+ | +5V | PE | |||||||||
| Serienummer van de stekker | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||
1. Installatie-/demontagecomponenten gekoppeld aan het uiteinde van de motoras, raak de as niet hard om te voorkomen dat de andere kant van de motoras-encoder slecht wordt uitgeschakeld.
2. Ernaar streven om het beste uit de as te halen om trillingen en lagerschade te voorkomen.

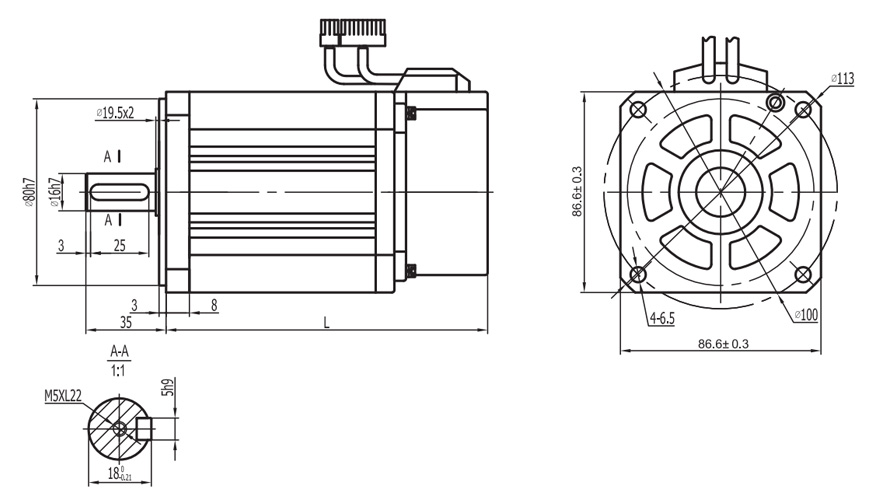

| Motormodel |
90ST-M04025 |
| L zonder rem |
182 |
| L met permanente magneetrem | 239 |
| L met elektromagnetische rem |
230 |
