JK-PX86 Serje Komuni Planetarja Gearbox għal Nema 34 Stepper Motor Gear Proporzjon: 3/4/5/6/8/10/16/20/24/30/36/52/64/96/100/144/216:1

Tip: JK-PX86 Serje Komuni Planrary Gearbox

Proporzjon tal-ger: 3:1/4:1/5:1/6:1/8:1/10:1/16:1/20:1/24:1/30:1/36:1/52:1/64:1/96:1/100:1/144:1/216:1

Torque Rated: 30N.m / 50 Nm / 60N.m

Mudell:
Serje JK-PX86
Ditta:
Jkongmotor
MOQ:
10 Pcs


Disponibbiltà:



Staqsa

Id-daqs ta 'din il-gearbox huwa 86 x 86mm u d-dijametru tax-xaft tad-dħul huwa 8mm. Din il-gearbox planetarja ta 'preċiżjoni għolja hija tappartjeni għall-gearbox tas-serje HPS, hija bi proporzjon tal-ger 3:1 / 4:1 / 5:1 / 6:1 / 8:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 /36:1 / 52:1 / 90:1 / 60:1 / 60:1 / 60:1 / 216:1 u massimu ta '18 ark-min / 30 ark-min / 50 ark-min backlash. Hija għażla eċċellenti għal applikazzjonijiet li jeħtieġu preċiżjoni tajba u affidabilità b'valur eċċezzjonali. Din il-gearbox planetarju inline mibnija f'akkoppjar tax-xaft ta 'input li jista' jaqbel ma 'kwalunkwe mutur stepper standard Nema 34.

Speċifikazzjonijiet tal-Gearbox:

Mudell: Serje JK-PX86
Tip ta' Gearbox: Gearbox Planetarja
Proporzjon tal-gerijiet: 3:1 / 4:1 / 5:1 / 6:1 / 8:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 /36:1 / 40:1 / 52:1 / 64:1 / 96:1 / 100:1 / 100:1 / 12:1 / 100:1 / 12:1
Effiċjenza: 95% / 90% / 85%
Backlash: ≤18 arcmin / ≤30 arcmin / ≤50 arcmin
Torque Rated: 30N.m / 50 N.m / 60N.m
Torque MAX: 50N.m / 80 N.m / 100N.m
Veloċità ta 'Input Rated: ≤ 3000rpm
Medja tal-Ħajja: 20000h
Storbju: ≤60dB / ≤65dB / ≤75dB
Livell ta 'Protezzjoni: iP65

Speċifikazzjonijiet Fiżiċi:

Tul tal-Gearbox: 81mm / 95mm / 109mm
Dijametru tax-xaft tal-gearbox: Φ16mm
Tul tax-xaft tal-gearbox: 35mm
Tul taċ-ċavetta tal-gearbox: 30mm
JK-PX86 -L1 / L2 / L3 Piż: 1.65kg / 2.15kg / 3.30kg

Speċifikazzjoni tal-Gearbox Planetarja Komuni tas-Serje JK-PX86-L :

Numru ta' ferroviji tal-gerijiet	/	1					2						3
Proporzjon ta' tnaqqis	/	3	4	5	6	8	10	16	20	24	30	36	52	64	96	100	144	216
Tul	mm	81					95						109
Tagħbija nominali	Nm	30					50						60
Tagħbija Max	Nm	50					80						100
Effiċjenza	%	95					90						85
Backlash mingħajr tagħbija	arcmin	≤18					≤30						≤50
Piż	Kg	1.65					2.15						3.3
Storbju	dB	≤60					≤65						≤75
Veloċità tal-Input Rated	rpm	≤3000
Grad ta' protezzjoni	IP	IP65
Ħinijiet tax-xogħol	H	20000
Installa Metodi	/	Flanġ

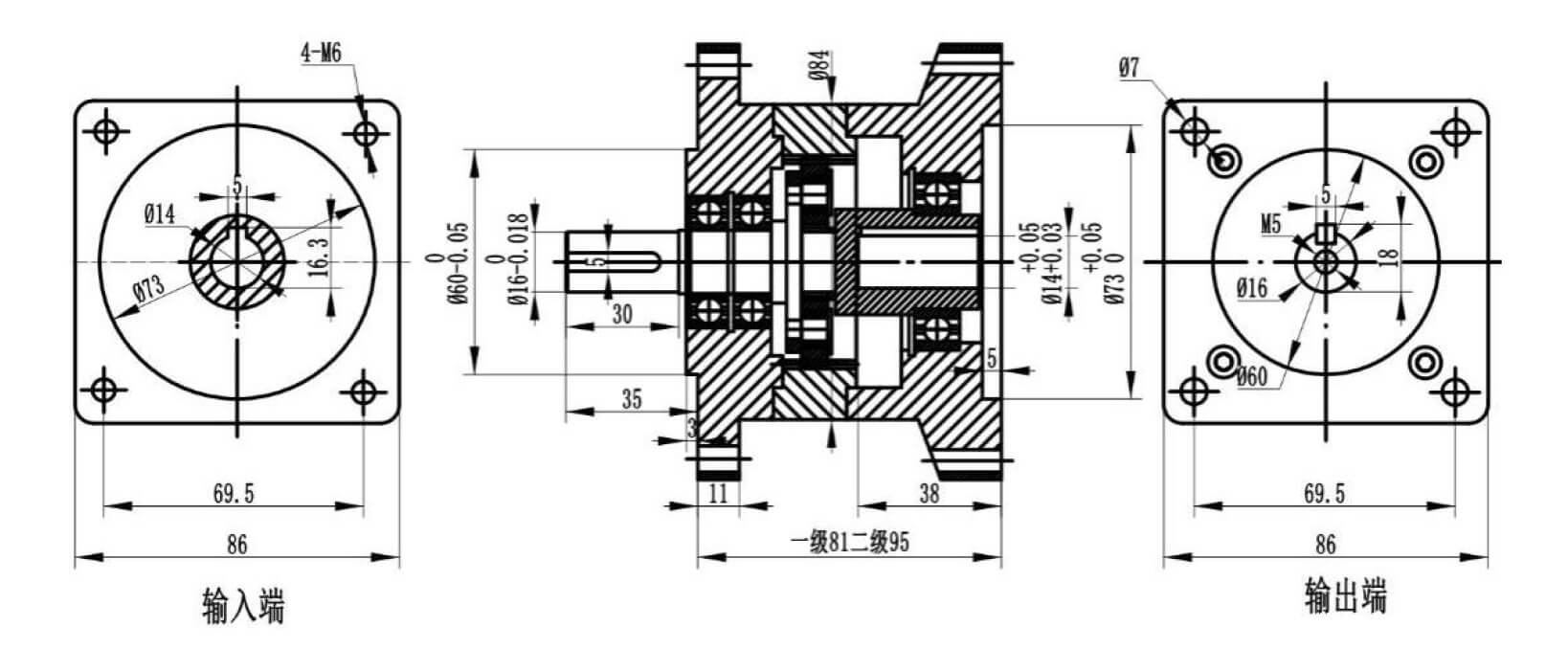

Speċifikazzjoni Fiżika tal-Gearbox Planetarja :

Speċifikazzjoni Fiżika
Tip tax-xaft tal-mutur	/	Xaft Tond
Tul tal-Gearbox	mm	81 / 95 / 109
Tip tax-xaft tal-gearbox	/	Tip tax-xaft taċ-ċavetta
Dijametru tax-xaft tal-gearbox	mm	16
Tul tax-Xaft tal-Gearbox	mm	35
Tul taċ-Ċavetta tal-Gearbox	mm	30
Piż	kg	1.65 / 2.15 / 3.3
