Nema 23 JK57H3P42-5206 3-fázový hybridní krokový motor 1,2 stupně 0,45 Nm (62,49oz.in) 57x57x42mm 5,2A 6 drátů

Typ: Nema23 3fázový krokový motor

Proud: 5,2A

Odpor: 1,3Ω

Jmenovitý točivý moment: 0,45 Nm (62,49 oz.in)

  • JK57H3P42-5206

  • JKONGMOTOR

  • Motory s otevřenou smyčkou

  • Nema23 (57 mm)

  • 6 drátů

  • 3 fáze

  • 1,2°

  • 10 ks

Dostupnost:
Zeptejte se

Jkongmotor Nema 23 3fázový krokový motor (JK57H3P42-5206) s úhlem kroku 1.2deg a rozměrem  57x57x42mm. Má 6 vodičů, 5,2A, 1,3 Ω 1,4mH a  s přídržným momentem  0,45N.m (62,49oz.in) . Pro více různých požadavků na krokové motory (jako je převodovka, brzda, kodér nebo integrované motory) nás prosím kontaktujte!!!


Elektrické specifikace:

  • Typ: Nema23 3-fázový krokový motor

  • Název modelu: JK57H3P42-5206

  • Fáze: 3

  • Úhel kroku: 1,2 stupně

  • Proud: 5,2A

  • Odpor: 1,3 Ω±0,1 (20℃)

  • Indukčnost: 1,4mH±20%(1kHz 1V RMS)

  • Přídržný moment: 0,45 N.cm ( 62.49oz.in)

  • Třída izolace: B(130°); 80K Max.

  • Volitelné díly: převodovka, kodér, brzda, integrovaný ovladač...


Fyzické specifikace:

  • Velikost rámu: Nema 23 (57 x 57 mm)

  • Délka těla: 42 mm

  • Průměr hřídele: 8 mm

  • Délka hřídele: 21 mm


Připojení vodičů:

U
 PROTI W
Červený Žluť Modrý


Nema23 3-fázové elektrické specifikace:

Elektrická specifikace
Typ produktu
 / Nema 23 3fázový krokový motor
Název modelu / JK57H3P42-5206
Fáze fáze 3
Krokový úhel ° 1.2
Proud A 5.2
Odpor Ω 1.3
Indukčnost mH 1.4
Jmenovitý točivý moment (Nm) Nm 0.45
Přídržný moment (oz.in) oz.in 62.49
Třída izolace / B
Točivý moment aretace g.cm 210
Setrvačnost rotoru g.cm2 110


Nema 23 3-fázový krokový motor Fyzická specifikace:

Fyzická specifikace
Velikost rámu mm Nema 23 (57 x 57)
Typ výstupního hřídele / D-řez hřídel
Průměr hřídele mm 8
Délka hřídele mm 21
Délka těla
 mm 42
Single Shaft / Dual Shaft / Jednoduchý hřídel
Počet potenciálních zákazníků / 6
Délka svodů mm 300
Hmotnost kg 0.45

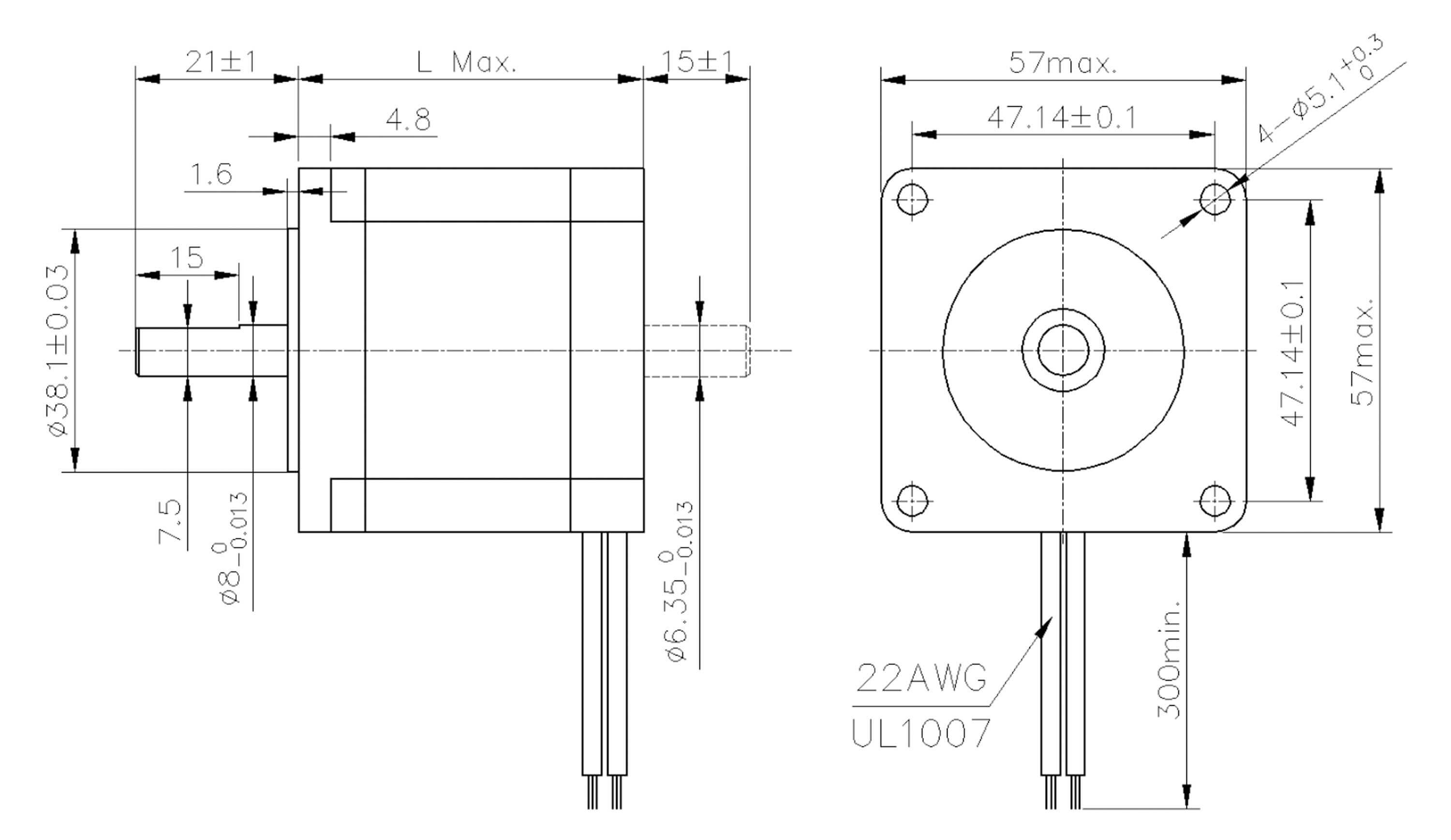

Rozměr krokového motoru Nema 23:

图纸

Hybridní krokový motor Volitelné díly:

Konektory, převodovka, kodér, brzda, integrovaný ovladač...


Přizpůsobená služba:

步进电机金属带轮

Kovové kladky

步进电机塑料带轮

Plastová kladka

步进电机齿轮

Gear

步进电机定制

Čep hřídele

步进电机厂家

Závitová hřídel

步进电机直销

Montáž na panel


步进电机工厂直销

Dutá hřídel

步进电机厂家直销

Závitová hřídel

步进电机促销

Montáž na panel

步进电机工厂

Jednolůžkový byt

步进电机批发

Dvojitý plochý

步进电机直销厂家

Hřídel klíče


Hybridní krokový motor přizpůsobený servis:

výrobce krokových motorů

Kabely

Výrobce krokového motoru převodovky 42mm

Příruby

Výrobce krokového motoru 86mm

Hřídel

čínský výrobce krokových motorů

Vodicí šroubová tyč

OEM výrobce hybridních krokových motorů

Kodéry


čínský výrobce krokových motorů

Brzdy

výrobce krokových motorů v Číně

Převodovky

výrobce ovladačů krokových motorů

Sady motorů

Výrobce 3D krokových motorů

Integrované ovladače

Výrobce krokových motorů 12V

Více přizpůsobené


Výkresy 2D krokového motoru:


Vhodné ovladače:

Ovladač krokového motoru JK3DM683
