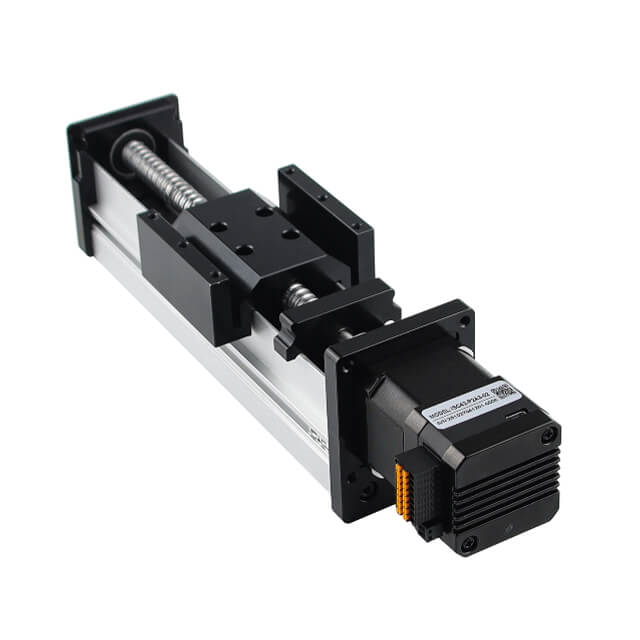

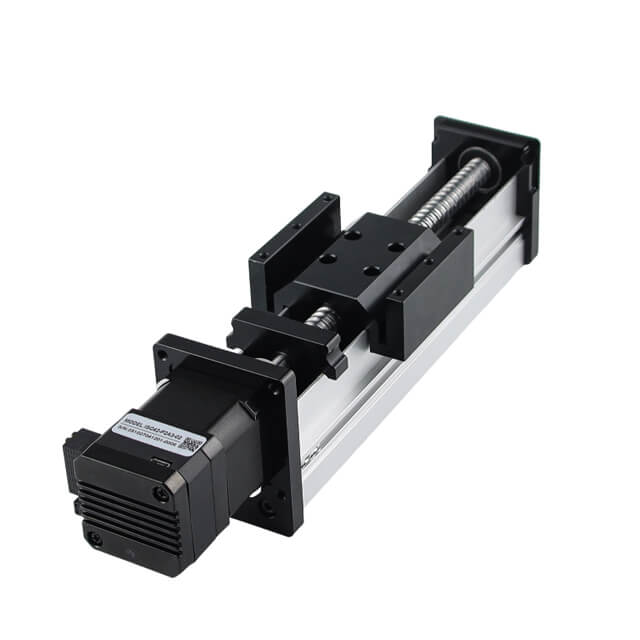

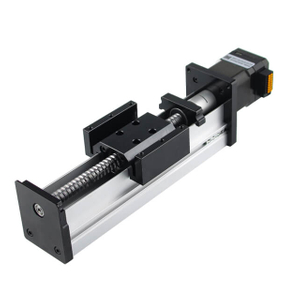

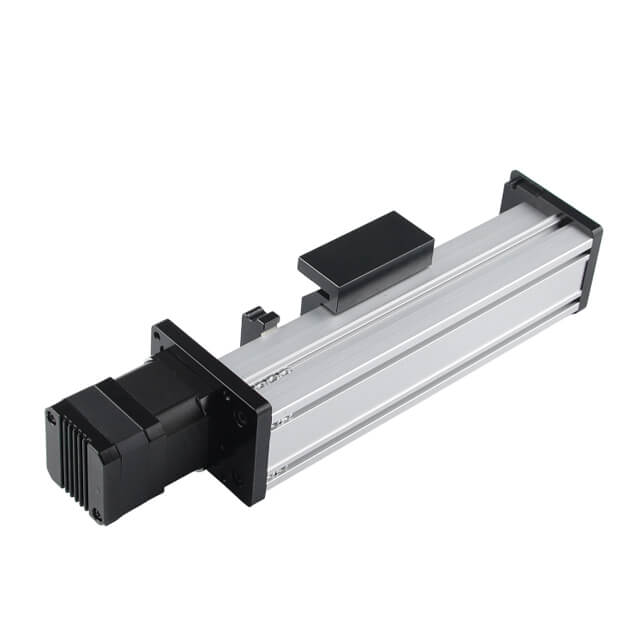

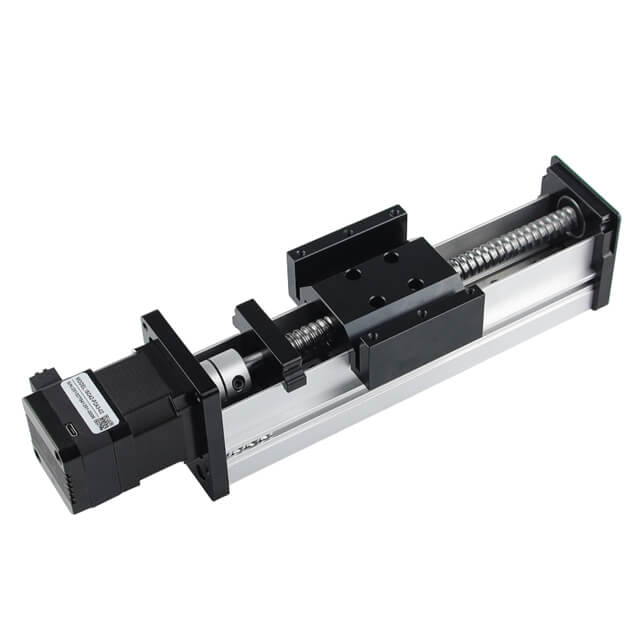

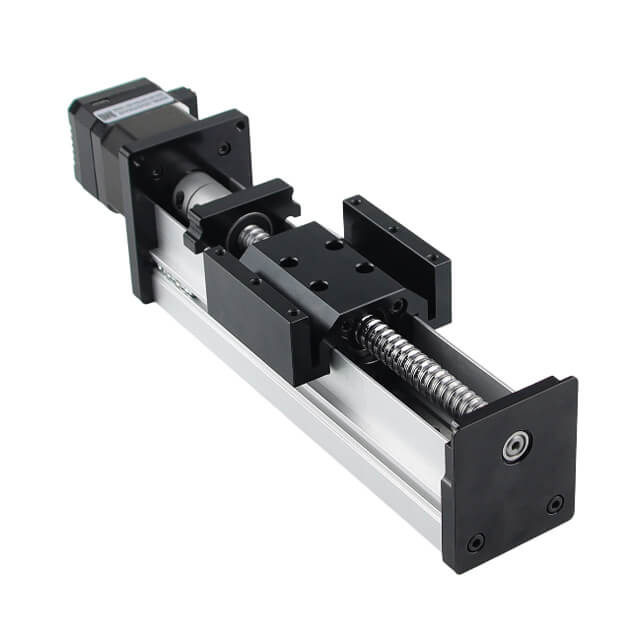

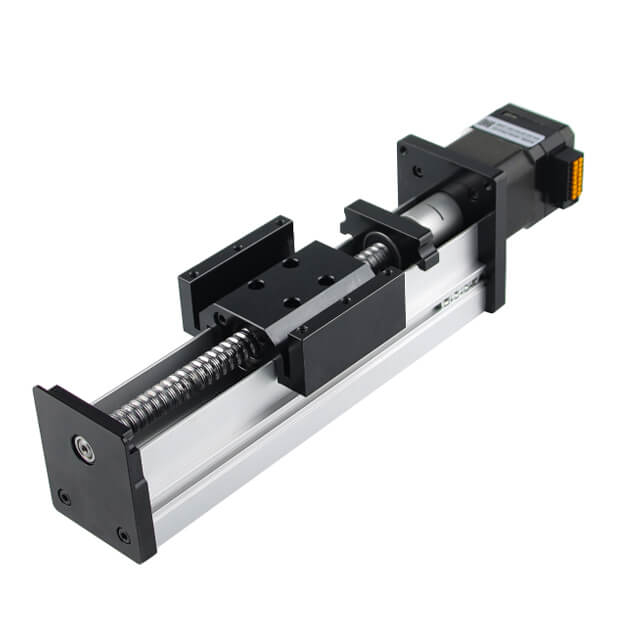

নেমা 17 JKISC42-P2A3 ইন্টিগ্রেটেড স্টিপার সার্ভো মোটর 42x42x60mm 1.68 0.42Nm পালস কন্ট্রোলের সাথে ইন্টিগ্রেটেড লিনিয়ার মোশন

JKISC42-P2A3 42 × 42 মিমি ফ্রেম এবং 1.8° স্টেপ অ্যাঙ্গেল বজায় রেখে NEMA 17 ইন্টিগ্রেটেড লিনিয়ার মোটরের টর্ক ক্ষমতা 0.42 N·m পর্যন্ত বৃদ্ধি করে। এর তালিকাভুক্ত মোটর পরামিতিগুলির মধ্যে রয়েছে 1.68 এ ফেজ কারেন্ট, 1.65 Ω প্রতিরোধ, 2.8 mH ইন্ডাকট্যান্স, 60 মিমি বডি দৈর্ঘ্য, এবং আনুমানিক 0.34 কেজি ওজন, 1000 পিপিআর / 17-বিট / 15-বিট এনকোডার বিকল্পগুলির সাথে। পালস হল আদর্শ নিয়ন্ত্রণ পদ্ধতি, যখন RS485 Modbus RTU এবং CANopen সংস্করণ পাওয়া যায়।

এটি JKISC42-P2A3-কে OEM-এর জন্য উপযুক্ত করে তোলে যেগুলির জন্য একটি উচ্চ-টর্ক NEMA 17 সমন্বিত রৈখিক স্টেপার মোটর বড় ফ্রেমের আকারে না গিয়ে প্রয়োজন৷ অন্তর্নির্মিত ড্রাইভার বৈদ্যুতিক সংহতকরণকে সহজ করে, যখন বুদ্ধিমান বর্তমান নিয়ন্ত্রণ কম্পন, শব্দ এবং তাপ নিয়ন্ত্রণে সহায়তা করে। DC 12-36 V অপারেশন, উচ্চ-গতির পালস প্রক্রিয়াকরণ, অ্যান্টি-রিভার্স সংযোগ সুরক্ষা এবং ঐচ্ছিক IP30/IP54/IP65 সুরক্ষা সহ, এটি স্বয়ংক্রিয় রৈখিক অবস্থান, চিকিৎসা সরঞ্জাম, লজিস্টিক যন্ত্রপাতি, টেক্সটাইল মেশিন এবং মাল্টি-অক্ষ সিস্টেমগুলিতে প্রয়োগ করা যেতে পারে।

বৈদ্যুতিক বিশেষ উল্লেখ:

• প্রকার: Nema17  ইন্টিগ্রেটেড স্টিপার সার্ভো মোটর সহ লিনিয়ার মোশন

• মডেলের নাম: JKISC42-P2A3  ইন্টিগ্রেটেড লিনিয়ার মোশন

• পর্যায়: 2

• ধাপ কোণ: 1.8 ডিগ্রী

• বর্তমান: 1.68A

• প্রতিরোধ: 1.65Ω±10% (20℃)

• ইন্ডাকট্যান্স:  2.8mH±20%(1kHz 1V RMS)

• হোল্ডিং টর্ক: 0.42Nm(59.48oz.in)

• এনকোডার: 1000ppr/17Bit/15Bit

• নিয়ন্ত্রণ পদ্ধতি: পালস (RS485, CANopen ঐচ্ছিক)





ভৌত স্পেসিফিকেশন:

• ফ্রেমের আকার: নেমা 17 (42 x 42 মিমি)

• শরীরের দৈর্ঘ্য: 60 মিমি

• খাদ ব্যাস: 5 মিমি

• খাদ দৈর্ঘ্য: 24 মিমি





ইন্টিগ্রেটেড স্টেপার সার্ভো মোটর বৈশিষ্ট্য:

• Cortex-M4 কোর উচ্চ-কর্মক্ষমতা 32-বিট মাইক্রো কন্ট্রোলার

• সর্বোচ্চ নাড়ি প্রতিক্রিয়া ফ্রিকোয়েন্সি 200KHz পৌঁছতে পারে


• সুরক্ষা ফাংশন অন্তর্নির্মিত, কার্যকরভাবে ডিভাইসের নিরাপদ ব্যবহার নিশ্চিত করে


• কম্পন, শব্দ এবং তাপ উত্পাদন কমাতে বুদ্ধিমান বর্তমান নিয়ন্ত্রণ

• কম অভ্যন্তরীণ প্রতিরোধের এমওএস গ্রহণ করে, সাধারণ পণ্যগুলির তুলনায় গরম 30% হ্রাস পেয়েছে

• ভোল্টেজ পরিসীমা: DC12V-36V

• ইন্টিগ্রেটেড ড্রাইভ মোটর, সহজ ইনস্টলেশন, ছোট ফুটপ্রিন্ট এবং সাধারণ তারের সাথে সমন্বিত নকশা

• বিরোধী বিপরীত সংযোগ ফাংশন দিয়ে সজ্জিত


যোগাযোগ পদ্ধতি:

• নাড়ির ধরন

• RS485 MOdbus RTU নেটওয়ার্ক প্রকার

• নেটওয়ার্ক টাইপ খুলতে পারেন





সুরক্ষা স্তর:

জলরোধী প্রকার: IP30, IP54, IP65, ঐচ্ছিক

42 মিমি ইন্টিগ্রেটেড স্টেপার সার্ভো মোটর ব্যবহার:

চিকিৎসা সরঞ্জাম, লজিস্টিক পরিবহন, শিল্প অটোমেশন, টেক্সটাইল যন্ত্রপাতি, লেজার, অঙ্কন, ঐতিহ্যগত চীনা ঔষধ উপাদান শিল্প, ইত্যাদি
